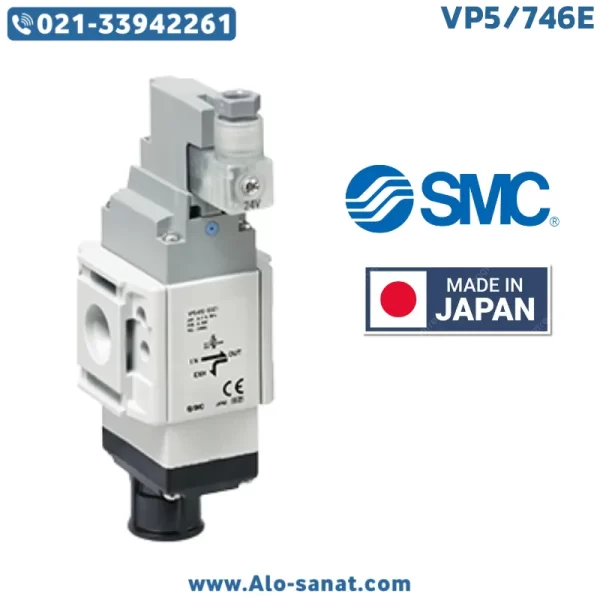

شیر تخلیه فشار SMC سری VP5/746E از جمله قطعات کلیدی در سیستمهای پنوماتیکی صنعتی است که برای تخلیه کنترلشده فشار اضافی در خطوط هوای فشرده طراحی شده است. این شیر با عملکرد پایدار، واکنش سریع و ساختار مقاوم در برابر فرسایش، از اجزای حیاتی در افزایش ایمنی و کارایی سیستمهای اتوماسیون محسوب میشود. برند SMC بهعنوان پیشرو جهانی در طراحی تجهیزات پنوماتیک، این سری را با دقت مهندسی بالا و مواد اولیه باکیفیت تولید کرده تا در شرایط سخت صنعتی نیز عملکردی قابل اطمینان ارائه دهد.
در محیطهایی که فشار بیش از حد میتواند به تجهیزات آسیب برساند، وجود شیر تخلیه فشار الزامی است. مدل VP5/746E با طراحی خاص خود، تخلیه ایمن و سریع هوای فشرده را بدون ایجاد شوک یا افت ناگهانی فشار انجام میدهد و به همین دلیل در صنایع بستهبندی، خودروسازی، داروسازی، غذایی و پتروشیمی کاربرد فراوان دارد.
شیر تخلیه فشار چیست و چگونه کار میکند؟
شیر تخلیه فشار یا Pressure Relief Valve تجهیزی است که با هدف حفظ ایمنی سیستمهای پنوماتیک و جلوگیری از افزایش غیرمجاز فشار طراحی میشود. این شیر با حس کردن فشار درون سیستم، در صورت تجاوز از حد مجاز، بهصورت خودکار باز شده و هوای اضافی را به بیرون هدایت میکند. پس از بازگشت فشار به محدوده مجاز، مجدداً مسیر را میبندد.
در مدل SMC VP5/746E، مکانیزم داخلی شامل پیستون حساس به فشار و فنر بازگرداننده است. زمانی که فشار ورودی از مقدار تنظیمشده فراتر رود، نیروی فشار بر نیروی فنر غلبه کرده و مسیر تخلیه باز میشود. با کاهش فشار، فنر دوباره پیستون را به حالت بسته بازمیگرداند. این طراحی باعث میشود ولو در هر سیکل کاری، عملکردی پایدار، بیصدا و بدون لرزش داشته باشد.
معرفی شیر تخلیه فشار SMC سری VP5/746E
شیر تخلیه فشار SMC VP5/746E از نوع پیلوت کنترلشده است که امکان تنظیم دقیق فشار بازشدن را فراهم میکند. این ویژگی به کاربر اجازه میدهد فشار مجاز تخلیه را بر اساس نیاز سیستم تعیین کند. همچنین ساختار داخلی آن بهگونهای طراحی شده که در زمان تخلیه، جریان هوا بهصورت نرم و بدون شوک خارج شود.
در این مدل، از آلیاژ آلومینیوم آنودایز برای بدنه استفاده شده که در برابر خوردگی، رطوبت و نوسانات دمایی مقاومت بالایی دارد. تمام اتصالات و قطعات متحرک با دقت ماشینکاری شدهاند تا نشتی به حداقل برسد. برند SMC برای این سری از اورینگهای NBR با طول عمر بالا استفاده کرده که امکان عملکرد مطمئن را حتی در چرخههای کاری سنگین فراهم میکند.
مزایای استفاده از شیر تخلیه فشار SMC VP5/746E
۱. ایمنی بالا: جلوگیری از افزایش ناگهانی فشار و حفاظت از تجهیزات حساس.
۲. تنظیمپذیری دقیق: امکان تعیین مقدار فشار بازشدن متناسب با نیاز سیستم.
۳. طول عمر زیاد: استفاده از آلیاژهای مقاوم و آببندهای با دوام.
۴. نشتی بسیار کم: طراحی دقیق پیستون و آببندی داخلی.
۵. کارکرد بیصدا: خروج تدریجی هوا بدون ضربه یا نوسان فشار.
۶. قابلیت نصب سریع: طراحی فشرده و پورتهای استاندارد.
۷. سازگار با خطوط چندمنظوره: مناسب برای هوای فشرده خشک و روغنی.
۸. نگهداری آسان: قطعات قابل تعویض و تمیزکاری ساده.
ساختار فنی و نحوه عملکرد دقیق
در حالت عادی، مسیر تخلیه در شیر SMC VP5/746E بسته است و جریان هوای فشرده از ورودی عبور نمیکند. هنگامی که فشار درون سیستم از مقدار تنظیمی بالاتر میرود، نیروی حاصل از فشار بر نیروی فنر غلبه کرده و پیستون را به سمت بالا حرکت میدهد. این حرکت باعث باز شدن پورت تخلیه میشود و هوای اضافی به بیرون هدایت میگردد.
با کاهش فشار تا سطح ایمن، فنر مجدداً پیستون را به جای اولیه برمیگرداند و مسیر تخلیه بسته میشود. این چرخه به صورت خودکار و بدون نیاز به کنترل خارجی انجام میشود. سیستم داخلی شیر بهگونهای طراحی شده که حتی در تکرارهای مداوم، دقت فشار باز و بسته شدن حفظ شود.
جزئیات فنی شیر تخلیه فشار SMC VP5/746E
برند: SMC (اسامسی)
مدل: VP5/746E
نوع عملکرد: پیلوت کنترل (Pilot Operated)
نوع سیال: هوای فشرده تمیز و خشک
نوع اتصال: رزوهای BSP یا NPT
سایز پورت: 1/4″ تا 1″ (بسته به مدل)
فشار کاری: 0.05 تا 1.0 مگاپاسکال
حداکثر فشار تست: 1.5 مگاپاسکال
محدوده تنظیم فشار تخلیه: 0.2 تا 0.9 مگاپاسکال
دمای کاری: -10 تا +60 درجه سانتیگراد
جنس بدنه: آلومینیوم آنودایز مقاوم
جنس آببندها: NBR و FKM
جنس فنر داخلی: فولاد ضد زنگ (Stainless Steel 304)
نشتی مجاز: کمتر از 1cc در دقیقه
نحوه نصب: عمودی یا افقی (ترجیحاً عمودی)
وزن: بین 0.35 تا 1.2 کیلوگرم (با توجه به سایز پورت)
درجه حفاظت: IP65
عمر کاری: بیش از ۱۰ میلیون سیکل تخلیه
کاربردهای صنعتی شیر SMC VP5/746E
خطوط هوای فشرده در صنایع خودروسازی
تجهیزات رباتیک و پنوماتیکی
سیستمهای خشککن و کمپرسور هوا
ماشینآلات بستهبندی و پرکن
صنایع غذایی و داروسازی
سیستمهای توزیع هوای تمیز در آزمایشگاهها
خطوط کنترل فرآیند و ایمنی مخازن تحت فشار
نحوه نصب و تنظیم شیر تخلیه فشار
۱. پیش از نصب، اطمینان حاصل کنید که مسیر هوا کاملاً تخلیه و تمیز باشد.
۲. شیر باید در جهت جریان مشخصشده روی بدنه نصب شود.
۳. از اتصالات رزوهای استاندارد و نوار تفلون صنعتی استفاده کنید.
۴. فشار بازشدن از طریق پیچ تنظیم بالای شیر قابل تغییر است.
۵. پس از تنظیم فشار، قفل ایمنی را ببندید تا از تغییر ناخواسته جلوگیری شود.
۶. در زمان راهاندازی اولیه، با افزایش تدریجی فشار سیستم، عملکرد شیر را تست کنید.
نکات نگهداری
هر ۶ ماه یکبار سلامت فنر و پیستون بررسی شود.
در صورت افت عملکرد یا نشتی، اورینگها تعویض شوند.
از تماس مستقیم شیر با روغنهای صنعتی سنگین یا مواد شیمیایی خورنده جلوگیری شود.
فشار تست سیستم نباید بیش از مقدار مجاز باشد.
در محیطهای مرطوب یا دارای گردوغبار، از پوشش محافظ استفاده کنید.
تفاوت سری VP5/746E با مدلهای دیگر SMC
این سری نسبت به نسخههای قبلی خود مانند VP3 یا VP5 معمولی، از طراحی پاپت بهبودیافته و فنر قویتر بهره میبرد که باعث دقت بالاتر در تخلیه میشود. همچنین، محدوده تنظیم فشار گستردهتر و حجم تخلیه سریعتر از ویژگیهای متمایز آن است.
نکات ایمنی در استفاده
هنگام تعمیر، فشار سیستم را کاملاً تخلیه کنید.
از باز کردن بدنه شیر در حالت تحت فشار خودداری کنید.
ولتاژ بوبین (در مدلهای برقی) باید مطابق با مشخصات درجشده باشد.
در سیستمهای حساس، از مانومتر دقیق برای بررسی عملکرد تخلیه استفاده کنید.
جمعبندی
شیر تخلیه فشار SMC VP5/746E یکی از بهترین گزینهها برای کنترل ایمن فشار در سیستمهای هوای فشرده است. ترکیب دقت بالا، عمر طولانی، واکنش سریع و قابلیت تنظیم، آن را به انتخابی ایدهآل برای صنایع مختلف تبدیل کرده است. کیفیت ساخت برند SMC، همراه با طراحی مهندسیشده این مدل، تضمین میکند که سیستم پنوماتیکی شما همواره در محدوده فشار ایمن فعالیت کند و از خطرات ناشی از افزایش فشار جلوگیری شود.
پرسش و پاسخ (FAQ)
۱. آیا شیر SMC VP5/746E قابلیت استفاده در سیستمهای خلأ را دارد؟
خیر، این مدل مخصوص سیستمهای هوای فشرده است و برای خلأ مناسب نیست.
۲. آیا فشار بازشدن قابل تنظیم است؟
بله، از طریق پیچ تنظیم تعبیهشده در بالای شیر، میتوان فشار تخلیه را تنظیم کرد.
۳. آیا این شیر نیاز به سرویس دورهای دارد؟
بله، بررسی فنر و اورینگها هر شش ماه یکبار توصیه میشود.
۴. آیا میتوان از این شیر در محیطهای مرطوب استفاده کرد؟
درجه حفاظت IP65 دارد، اما بهتر است از پوشش محافظ استفاده شود.
۵. تفاوت اصلی این مدل با شیرهای غیرپایلوت چیست؟
شیرهای پیلوت کنترل مانند VP5/746E در فشارهای پایینتر عملکرد دقیقتری دارند و تنظیم آنها آسانتر است.
