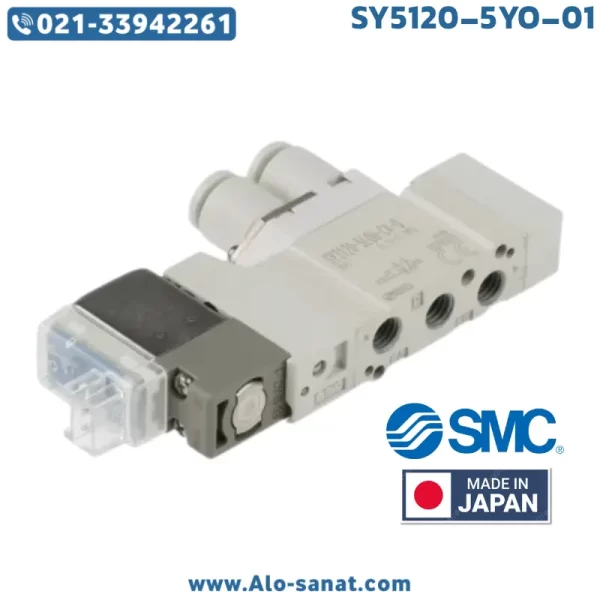

شیر برقی SMC مدل SY5120-5YO-01 از سری حرفهای SY5000 برند معتبر SMC ژاپن است که به دلیل عملکرد دقیق، سرعت پاسخ بالا، مصرف انرژی کم و طراحی ماژولار، در صنایع اتوماسیون، رباتیک، بستهبندی و ماشینآلات پنوماتیکی کاربرد گستردهای دارد. این شیر با ساختار فشرده و وزن سبک خود، در عین حال قابلیت تحمل فشار بالا و عمر مکانیکی بسیار طولانی دارد و یکی از پرکاربردترین شیرهای کنترل هوای فشرده در سیستمهای صنعتی محسوب میشود. طراحی فنی و مهندسی این مدل به گونهای است که میتواند در محیطهای سخت صنعتی، با رطوبت، گردوغبار و نوسانات فشار، عملکردی پایدار و بدون افت کیفیت ارائه دهد.
شیر برقی چیست و چگونه عمل میکند؟
شیر برقی یا Solenoid Valve قطعهای است که وظیفه کنترل جریان عبوری از سیال (در اینجا هوای فشرده) را با تحریک الکتریکی بر عهده دارد. در واقع این شیرها با دریافت سیگنال الکتریکی از کنترلر یا PLC، مسیر عبور هوا را باز یا بسته میکنند. اجزای اصلی یک شیر برقی شامل سیمپیچ (بوبین)، هسته مغناطیسی متحرک (پلانجر)، بدنه و مسیرهای ورودی و خروجی است.
در زمان اعمال جریان برق به بوبین، میدان مغناطیسی ایجاد میشود و پلانجر در داخل شیر حرکت کرده و مسیر هوا تغییر میکند. با قطع برق، فنر داخلی پلانجر را به وضعیت اولیه بازمیگرداند. این فرآیند باعث میشود سیستمهای پنوماتیکی بتوانند حرکات رفت و برگشتی سیلندرها و اکچویتورها را با دقت و سرعت بالا کنترل کنند.
شیرهای برقی بسته به نوع طراحی و کاربرد، میتوانند 2/2، 3/2، 5/2 یا 5/3 راهه باشند. مدل SMC SY5120 از نوع 5/2 است که دو وضعیت کاری را با دقت بالا کنترل میکند و بهطور گسترده در سیستمهای صنعتی مورد استفاده قرار میگیرد.
معرفی شیر برقی SMC مدل SY5120-5YO-01
شیر برقی SMC مدل SY5120-5YO-01 یکی از محصولات دقیق و پرفروش سری SY5000 برند SMC است. این سری برای پاسخگویی به نیازهای صنایع مدرن طراحی شده و از نظر سرعت، طول عمر و صرفهجویی در فضا، استانداردهای جهانی را برآورده میکند. مدل SY5120-5YO-01 از نوع دو بوبین (Double Solenoid) بوده و امکان تغییر وضعیت سریع و دقیق جریان هوا را فراهم میکند.
این شیر برقی با ولتاژ تغذیه 24 ولت DC کار میکند و دارای بوبین کممصرف با توان حدود 0.4 وات است. زمان پاسخدهی آن کمتر از 10 میلیثانیه است که باعث میشود در سیستمهای اتوماسیون با سرعت بالا عملکردی بینقص داشته باشد. بدنه از آلومینیوم آنودایز شده ساخته شده است تا در برابر خوردگی مقاوم باشد و بخشهای داخلی از لاستیک NBR با کیفیت بالا ساخته شدهاند تا دوام و آببندی کامل تضمین شود.
مدل SY5120-5YO-01 قابلیت نصب روی منیفولدهای سری SY5000 را دارد و از آنجا که ساختار ماژولار دارد، چندین شیر میتوانند به صورت مجتمع در یک بلوک قرار گیرند تا سیمکشی و لولهکشی آسانتر شود. این ویژگی، باعث افزایش بهرهوری و کاهش فضای مورد نیاز در تابلوها و ماشینآلات صنعتی میگردد.
مزایای استفاده از شیر برقی SMC مدل SY5120-5YO-01
شیر برقی SMC مدل SY5120-5YO-01 با ترکیب فناوری پیشرفته و طراحی مهندسی، مزایای متعددی را برای کاربران صنعتی به همراه دارد:
پاسخدهی سریع و دقیق: زمان سوئیچ کمتر از 10 میلیثانیه موجب کنترل لحظهای جریان هوا میشود.
مصرف انرژی بسیار پایین: طراحی بهینه بوبین باعث کاهش مصرف برق در استفاده طولانیمدت میگردد.
عمر مکانیکی طولانی: بیش از 70 میلیون سیکل کاری در شرایط استاندارد، نشاندهنده دوام بسیار بالای قطعه است.
ساختار فشرده و وزن کم: مناسب برای نصب در فضاهای محدود یا سیستمهای چندولو.
مقاومت بالا در برابر شرایط محیطی: درجه حفاظت IP65 تضمین میکند که شیر در برابر گردوغبار و رطوبت مقاوم است.
کارکرد بدون روغن: برای صنایع حساس مانند صنایع غذایی، دارویی و تجهیزات پزشکی مناسب است.
نصب آسان و قابلیت نگهداری سریع: طراحی ماژولار باعث میشود قطعات بهراحتی تعویض یا سرویس شوند.
جزئیات فنی شیر برقی SMC مدل SY5120-5YO-01
برند: اسامسی (SMC)
مدل: SY5120-5YO-01
سری محصول: SY5000
نوع عملکرد: 5/2 راهه (دو بوبین – Double Solenoid)
ولتاژ تغذیه: 24V DC
توان مصرفی: 0.4 وات
نوع تحریک: پیلوت الکتریکی مستقیم (Direct Acting Pilot)
پاسخدهی: کمتر از 10 میلیثانیه
فشار کاری مجاز: 0.15 تا 0.7 مگاپاسکال
حداکثر فشار تحمل: 1.0 مگاپاسکال
دمای کاری محیط: 5 تا 50 درجه سانتیگراد
دمای کاری سیال: 5 تا 50 درجه سانتیگراد
سیال کاری: هوای فشرده خشک و تمیز (Clean Air)
نوع اتصال: رزوهای Rc 1/8
جنس بدنه: آلومینیوم آنودایز شده مقاوم در برابر خوردگی
جنس آببند: NBR (در صورت نیاز FKM)
درجه حفاظت: IP65
عمر مکانیکی: بیش از 70 میلیون سیکل کاری
قابلیت نصب روی منیفولد: دارد (سازگار با SY5000 Manifold)
وضعیت نرمال: Normally Closed
وزن تقریبی: 130 گرم
توضیحات تکمیلی
شیر برقی SMC مدل SY5120-5YO-01 بهصورت دو بوبین طراحی شده و بهمحض تحریک بوبین اول مسیر جریان را باز و با تحریک بوبین دوم مسیر را میبندد. این ویژگی باعث میشود که شیر در زمان قطع برق در آخرین وضعیت خود باقی بماند. چنین قابلیتی در فرآیندهایی که نیاز به ایمنی و پایداری بالا دارند، بسیار اهمیت دارد.
SMC در طراحی این مدل از تکنولوژی جریان مستقیم و سیستم پیلوتی کممصرف استفاده کرده است که موجب افزایش سرعت واکنش، کاهش افت فشار و افزایش بازدهی کلی سیستم میشود. مسیر عبور هوا در داخل شیر بهینهسازی شده تا جریان با کمترین مقاومت انجام شود.
نحوه نصب و راهاندازی شیر برقی SMC SY5120-5YO-01
برای نصب صحیح و بهرهبرداری بهینه از شیر برقی SY5120-5YO-01 رعایت مراحل زیر الزامی است:
انتخاب محل مناسب نصب: شیر باید در نقطهای نصب شود که لرزش کمی داشته و در معرض حرارت یا رطوبت شدید نباشد.
اتصال ورودی و خروجی: جهت جریان هوا باید مطابق فلش روی بدنه تنظیم گردد. استفاده از نوار تفلون برای رزوهها ضروری است.
نصب فیلتر هوا: هوای ورودی باید از فیلتر با دقت حداقل 5 میکرون عبور کند تا از ورود گردوغبار و ذرات جلوگیری شود.
اتصال برق: بوبینها به منبع تغذیه 24 ولت DC متصل شوند و قطبهای مثبت و منفی بهدرستی رعایت گردد.
آزمایش اولیه: پس از نصب، هر دو بوبین تست شوند تا از صحت عملکرد باز و بسته شدن مسیر اطمینان حاصل گردد.
تست نشتی: اتصالات رزوهای از نظر نشتی با کف صابون بررسی شود.
نکات طراحی و انتخاب شیر برقی مناسب
انتخاب شیر برقی مناسب برای هر سیستم باید با توجه به عوامل زیر انجام گیرد:
میزان دبی و فشار کاری مورد نیاز
نوع تحریک (AC یا DC)
نوع و تمیزی هوای فشرده
دمای محیط و شرایط کاری
نوع اتصال (رزوهای یا منیفولد)
نیاز به حالت Normally Open یا Normally Closed
ابعاد و فضای نصب در دستگاه
مدل SY5120-5YO-01 از برند SMC با توجه به قابلیتهای فنی خود، پاسخگوی اکثر نیازهای خطوط تولید خودکار و ماشینآلات صنعتی است.
کاربردهای شیر برقی SMC مدل SY5120-5YO-01
به دلیل سرعت، دقت و دوام بالا، شیر برقی SMC مدل SY5120 در طیف گستردهای از صنایع مورد استفاده قرار میگیرد:
خطوط مونتاژ خودکار و سیستمهای رباتیک
ماشینآلات بستهبندی، چاپ و تزریق پلاستیک
سیستمهای کنترل سیلندرهای پنوماتیکی
تجهیزات CNC و ماشینابزار
صنایع غذایی و دارویی (بدون روغن)
سیستمهای کنترل فشار و توزیع هوای فشرده
تجهیزات انتقال مواد و سیستمهای Pick & Place
نگهداری و سرویس دورهای
برای اطمینان از عملکرد پایدار و افزایش عمر مفید شیر برقی SMC SY5120 رعایت نکات زیر ضروری است:
استفاده از هوای خشک و تمیز برای جلوگیری از خرابی آببندها.
بررسی دورهای فیلتر هوا و تعویض در صورت آلودگی.
تست عملکرد بوبینها بهصورت دورهای.
بررسی مسیر جریان برای اطمینان از عدم گرفتگی یا افت دبی.
تمیز نگه داشتن بدنه شیر از گردوغبار و روغن.
استفاده از قطعات یدکی اورجینال در صورت نیاز به تعمیر.
نکات ایمنی در بهرهبرداری
پیش از هرگونه تعمیر یا باز کردن شیر، سیستم باید بدون فشار باشد.
از نصب شیر در محیطهای دارای بخار روغن یا گردوغبار سنگین بدون فیلتر مناسب خودداری کنید.
هرگز ولتاژ بالاتر از 24V DC به شیر اعمال نکنید.
در محیطهای مرطوب، از اتصالات ضدآب برای کابلکشی استفاده کنید.
از اعمال ضربه مکانیکی یا دمای بیش از حد مجاز به بوبین خودداری شود.
جمعبندی
شیر برقی SMC مدل SY5120-5YO-01 از سری پیشرفته SY5000 با ویژگیهایی مانند سرعت پاسخ بالا، دوام زیاد، مصرف انرژی پایین و طراحی فشرده، یکی از بهترین انتخابها برای کنترل جریان هوای فشرده در سیستمهای صنعتی است. این محصول ترکیبی از کیفیت ژاپنی، دقت عملکرد و قابلیت اعتماد بالا است و در انواع سیستمهای اتوماسیون، بستهبندی و ماشینآلات صنعتی عملکردی قابلاعتماد و طولانیمدت ارائه میدهد.
پرسش و پاسخ (FAQ)
۱. آیا شیر برقی SMC SY5120 برای استفاده بدون روغن مناسب است؟
بله، این مدل برای سیستمهای بدون روغن (Oil-Free) طراحی شده و در صنایع غذایی و دارویی قابل استفاده است.
۲. آیا بوبین شیر SY5120-5YO-01 قابل تعویض جداگانه است؟
بله، بوبینها بهصورت ماژولار طراحی شدهاند و میتوانند بهصورت مستقل تعویض شوند.
۳. طول عمر مفید شیر در شرایط کاری استاندارد چقدر است؟
بیش از 70 میلیون سیکل کاری بدون افت عملکرد، در شرایط استاندارد صنعتی.
۴. آیا شیر SY5120 قابلیت نصب روی منیفولدهای SY5000 را دارد؟
بله، این مدل کاملاً سازگار با منیفولدهای سری SY5000 است و میتواند بهصورت چندولو نصب شود.
۵. در چه محدوده دمایی این شیر عملکرد مطلوب دارد؟
در بازه دمایی 5 تا 50 درجه سانتیگراد عملکردی کاملاً پایدار دارد.
