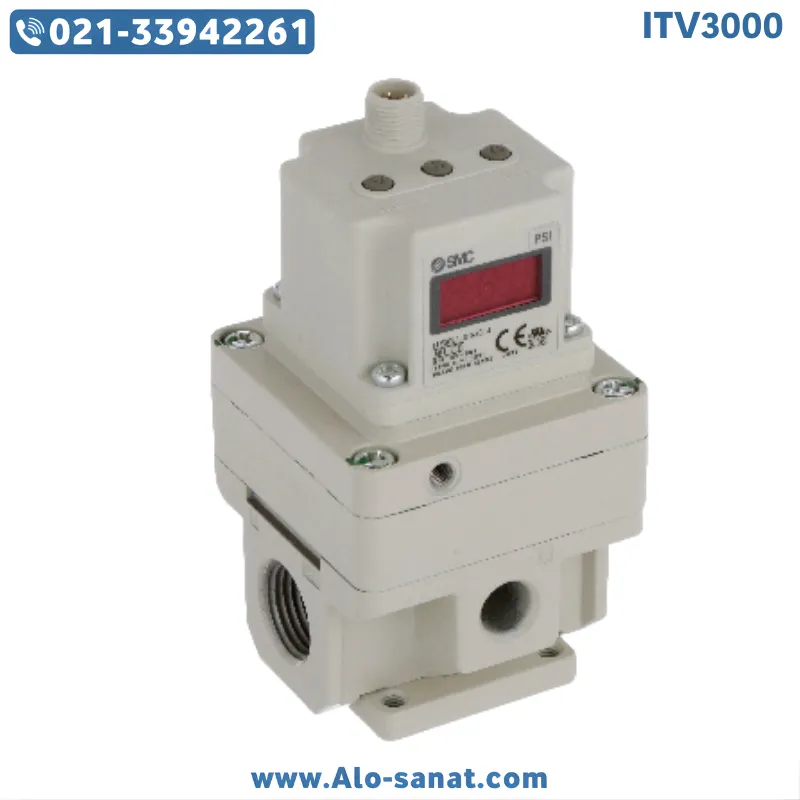

رگلاتور دیجیتال SMC مدل ITV3000 دقیق

رگلاتور دیجیتال SMC مدل ITV3000 دقیق یکی از محصولات تخصصی و باکیفیت برند ژاپنی SMC است که برای کنترل فشار هوای فشرده در سیستم‌های پنوماتیکی طراحی شده است. این رگلاتور از نسل جدید تجهیزات الکترونیکی کنترل فشار بوده و با بهره‌گیری از تکنولوژی پروپرشنال (Proportional Control) امکان تنظیم دقیق فشار متناسب با سیگنال ورودی را فراهم می‌کند. به دلیل عملکرد سریع، پایداری بالا و ساختار صنعتی مقاوم، رگلاتور SMC مدل ITV3000 یکی از گزینه‌های اصلی در صنایع خودکارسازی و خطوط تولید حساس محسوب می‌شود.

معرفی رگلاتور دیجیتال SMC مدل ITV3000 دقیق

رگلاتور پروپرشنال SMC مدل ITV3000 دیجیتال از سری معروف ITV شرکت SMC است که برای کاربردهایی طراحی شده که در آن کنترل دقیق فشار خروجی متناسب با سیگنال الکتریکی اهمیت دارد. این دستگاه سیگنال ورودی از نوع ولتاژی یا جریانی را دریافت کرده و آن را به فشار هوای خروجی متناسب تبدیل می‌کند.

رگلاتور دیجیتال SMC مدل ITV3000 با طراحی الکترونیکی پیشرفته، خطاهای فشار را با استفاده از سیستم کنترل حلقه بسته (Closed Loop) اصلاح می‌کند و فشار خروجی را در محدوده تنظیم‌شده با دقت بالا نگه می‌دارد. این ویژگی باعث می‌شود که در فرآیندهایی نظیر کنترل نیرو، گشتاور، سرعت یا موقعیت در سیستم‌های پنوماتیک، دقت و پایداری بالایی حاصل شود.

مدل‌های مختلفی از سری SMC ITV3000 تولید شده‌اند از جمله ITV3000-21F2N، ITV3000-31F3N، ITV3000-03N2CL، ITV3000-21F2Q، ITV3000-33F3N2 که تفاوت آن‌ها در نوع رزوه، محدوده فشار خروجی، نوع سیگنال ورودی و خروجی بازخورد (Feedback) است.

مزایای استفاده از رگلاتور دیجیتال SMC مدل ITV3000

رگلاتور پروپرشنال SMC مدل ITV3000 دیجیتال به دلیل طراحی صنعتی دقیق و استفاده از فناوری الکترونیکی پیشرفته، مزایای قابل‌توجهی نسبت به رگلاتورهای مکانیکی سنتی دارد:

• دقت فوق‌العاده بالا در کنترل فشار: با خطای کمتر از ±0.5% از مقدار تنظیم‌شده.

• پاسخ سریع به تغییر سیگنال کنترلی: زمان پاسخ کمتر از 100 میلی‌ثانیه.

• سازگار با سیگنال‌های استاندارد صنعتی: (0–10V DC یا 4–20mA).

• نمایشگر دیجیتال با نور بالا: برای مشاهده دقیق فشار خروجی در لحظه.

• طراحی صنعتی مقاوم: بدنه آلومینیومی آنودایز شده با استاندارد IP65 مقاوم در برابر گردوغبار و پاشش آب.

• مصرف انرژی پایین و طول عمر زیاد: طراحی بهینه مدار الکترونیکی و قطعات با کیفیت ژاپنی.

• نصب آسان و قابلیت استفاده در فضاهای محدود.

• قابلیت بازخورد فشار (Feedback Output) برای کنترل دقیق در سیستم‌های خودکار.

جزئیات فنی رگلاتور دیجیتال SMC مدل ITV3000 دقیق

ویژگی‌ها و مشخصات فنی این مدل به گونه‌ای طراحی شده‌اند که امکان عملکرد پایدار در شرایط کاری مختلف را فراهم می‌کنند:

• برند: اس‌ام‌سی (SMC)

• مدل: ITV3000

• زیرمدل‌ها: ITV3000-21F2N، ITV3000-31F3N، ITV3000-03N2CL، ITV3000-21F2Q، ITV3000-33F3N2

• نوع عملکرد: رگلاتور الکترونیکی پروپرشنال

• محدوده فشار ورودی: 0 تا 1 مگاپاسکال (10 بار)

• محدوده فشار خروجی: 0 تا 0.9 مگاپاسکال (9 بار)

• نوع سیگنال ورودی: 0–10V DC یا 4–20mA

• نوع خروجی بازخورد (Feedback): 1–5V DC یا 4–20mA (اختیاری)

• دقت کنترل فشار: ±0.5% مقدار تنظیمی

• زمان پاسخ: کمتر از 100 میلی‌ثانیه

• منبع تغذیه: 24V DC ±10%

• جریان مصرفی: حداکثر 0.12 آمپر

• نمایشگر: LED سه رقمی با نور بالا

• جنس بدنه: آلومینیوم مقاوم با پوشش آنودایز

• وزن: حدود 320 گرم

• دمای کاری: 0 تا 50 درجه سانتی‌گراد

• کلاس حفاظتی: IP65

• نحوه نصب: پنلی، منیفولد یا سطحی

• کشور سازنده: ژاپن

ساختار و عملکرد رگلاتور پروپرشنال SMC مدل ITV3000

در رگلاتور دیجیتال SMC مدل ITV3000، سیگنال الکتریکی از کنترلر صنعتی (مانند PLC) به ورودی دستگاه ارسال می‌شود. این سیگنال سپس توسط مدار کنترلی داخلی تحلیل شده و فرمان لازم به شیر برقی میکرو تنظیم‌کننده ارسال می‌گردد.

هوای فشرده پس از عبور از شیر تنظیم‌کننده، به فشار مورد نظر می‌رسد و به خروجی منتقل می‌شود. در این میان، سنسور فشار داخلی مقدار واقعی فشار را به مدار کنترل بازمی‌گرداند و در صورت وجود اختلاف با مقدار تنظیمی، دستگاه به‌صورت خودکار فشار را تصحیح می‌کند.

این فرآیند حلقه بسته باعث می‌شود فشار خروجی همیشه دقیق و پایدار باقی بماند، حتی اگر فشار ورودی یا بار تغییر کند. همین ویژگی است که باعث می‌شود مدل SMC ITV3000 در سیستم‌هایی با نیاز به پایداری بالا، بهترین عملکرد را داشته باشد.

کاربردهای رگلاتور دیجیتال SMC مدل ITV3000 دقیق

رگلاتور پروپرشنال SMC مدل ITV3000 دیجیتال در صنایع مختلفی که نیاز به کنترل دقیق فشار دارند، کاربرد گسترده‌ای دارد. از جمله:

• خطوط مونتاژ و اتوماسیون صنعتی.

• تجهیزات آزمایشگاهی و سیستم‌های تست فشار.

• ماشین‌آلات CNC و دستگاه‌های تزریق پلاستیک.

• سیستم‌های بسته‌بندی و پرکن اتوماتیک.

• کنترل گشتاور در بازوهای رباتیک.

• کنترل فشار در جک‌های پنوماتیکی و عملگرها.

• صنایع خودروسازی، داروسازی و نیمه‌رسانا.

• سیستم‌های کنترل نیرو و دبی هوا.

طراحی بدنه و ویژگی‌های فیزیکی

رگلاتور دیجیتال SMC مدل ITV3000 با بدنه‌ای مقاوم از آلومینیوم ساخته شده و پوشش آنودایز آن مانع از خوردگی در محیط‌های صنعتی مرطوب می‌شود. طراحی فشرده و هندسه دقیق آن، امکان نصب آسان در فضاهای محدود یا داخل تابلوهای کنترل را فراهم می‌کند.

نمایشگر دیجیتال دستگاه به‌صورت سه رقمی و با نور بالا، مقدار فشار خروجی را به‌صورت لحظه‌ای نشان می‌دهد. این ویژگی به تکنسین‌ها امکان می‌دهد تا عملکرد سیستم را در هر لحظه ارزیابی و تنظیم کنند. در نسخه‌های دارای بازخورد، سیگنال فشار واقعی به کنترلر بازگردانده می‌شود تا فرآیند به‌صورت دقیق‌تر و هوشمندتر تنظیم شود.

نحوه نصب و راه‌اندازی رگلاتور دیجیتال SMC مدل ITV3000

برای نصب صحیح رگلاتور پروپرشنال SMC مدل ITV3000، رعایت اصول زیر ضروری است:

1. مسیر هوای ورودی باید با فیلتر 5 میکرونی تمیز شود.

2. جهت جریان هوا را مطابق فلش روی بدنه تنظیم کنید.

3. تغذیه 24V DC را به پایانه‌های مخصوص متصل نمایید.

4. سیگنال کنترلی را از خروجی PLC یا کنترلر صنعتی به ورودی متصل کنید.

5. در مدل‌های دارای بازخورد، خروجی فشار را به ورودی سیستم مانیتورینگ متصل کنید.

6. پس از نصب، با افزایش تدریجی فشار ورودی، عملکرد دستگاه را بررسی کنید.

نگهداری و سرویس دوره‌ای

رگلاتور دیجیتال SMC مدل ITV3000 با وجود طراحی دقیق و مقاوم، برای عملکرد مداوم و پایدار نیازمند نگهداری دوره‌ای است. نکات زیر در افزایش عمر مفید دستگاه مؤثر هستند:

• استفاده از هوای خشک و تمیز با فیلتر استاندارد.

• تمیز کردن دوره‌ای فیلترها و مسیرهای هوایی.

• اطمینان از سلامت اتصالات الکتریکی و پنوماتیکی.

• بررسی دوره‌ای نمایشگر و کالیبراسیون سالیانه دستگاه.

• اجتناب از تماس مستقیم دستگاه با رطوبت بالا یا گردوغبار سنگین.

مقایسه رگلاتور دیجیتال SMC مدل ITV3000 با سایر مدل‌ها

در مقایسه با سری‌های دیگر مانند ITV2000 و ITV2050، مدل ITV3000 برای فشارهای بالاتر و سیستم‌های سنگین‌تر طراحی شده است.

• نسبت به مدل ITV2000، ظرفیت جریان و محدوده فشار بیشتری دارد.

• در برابر ITV2050، از دقت بالاتر و کنترل نرم‌تر بهره می‌برد.

• طراحی آن مستحکم‌تر و مناسب برای محیط‌های صنعتی خشن‌تر است.

• مصرف انرژی آن بهینه‌تر و نیاز به تعمیرات کمتری دارد.

نکات ایمنی هنگام استفاده

• دستگاه را تنها با هوای خشک و تمیز تغذیه کنید.

• در هنگام سرویس یا تعویض، فشار سیستم را تخلیه نمایید.

• از منابع تغذیه با ولتاژ ثابت و ایمن استفاده کنید.

• نصب دستگاه باید توسط تکنسین واجد شرایط انجام شود.

جمع‌بندی

رگلاتور دیجیتال SMC مدل ITV3000 دقیق، ترکیبی از دقت، سرعت، پایداری و دوام است. این رگلاتور یکی از پیشرفته‌ترین ابزارهای کنترل فشار در سیستم‌های پنوماتیکی به شمار می‌آید و برای کاربردهایی که نیازمند تنظیم دقیق و پاسخ سریع هستند، بهترین انتخاب محسوب می‌شود.

طراحی فشرده، نمایشگر دیجیتال، مقاومت بالا و قابلیت بازخورد فشار، این مدل را به یکی از محبوب‌ترین محصولات برند SMC در صنایع اتوماسیون تبدیل کرده است. استفاده از رگلاتور پروپرشنال SMC مدل ITV3000 در سیستم‌های کنترلی، ضمن افزایش دقت فرآیند، موجب صرفه‌جویی در انرژی و کاهش استهلاک تجهیزات نیز می‌شود.

پرسش و پاسخ (FAQ)

سؤال ۱: تفاوت بین مدل‌های مختلف SMC ITV3000 مانند ITV3000-21F2N و ITV3000-33F3N2 چیست؟
پاسخ: تفاوت آن‌ها در نوع رزوه، محدوده فشار خروجی و وجود یا عدم وجود خروجی بازخورد (Feedback) است.

سؤال ۲: آیا رگلاتور دیجیتال SMC مدل ITV3000 برای گازهای دیگر نیز قابل استفاده است؟
پاسخ: این مدل برای هوای فشرده طراحی شده، اما می‌تواند با برخی گازهای بی‌اثر نیز مورد استفاده قرار گیرد.

سؤال ۳: آیا نیاز به کالیبراسیون دوره‌ای دارد؟
پاسخ: بله، برای حفظ دقت فشار توصیه می‌شود دستگاه سالی یک‌بار کالیبره شود.

سؤال ۴: آیا رگلاتور دیجیتال SMC مدل ITV3000 در محیط‌های مرطوب قابل استفاده است؟
پاسخ: بله، با کلاس حفاظتی IP65 در برابر رطوبت و گردوغبار مقاوم است، اما نباید در تماس مستقیم با آب قرار گیرد.

سؤال ۵: آیا این مدل قابلیت اتصال به PLC دارد؟
پاسخ: بله، رگلاتور SMC مدل ITV3000 با سیگنال‌های استاندارد 0–10V و 4–20mA به‌طور کامل با PLCها و کنترلرهای صنعتی سازگار است.
