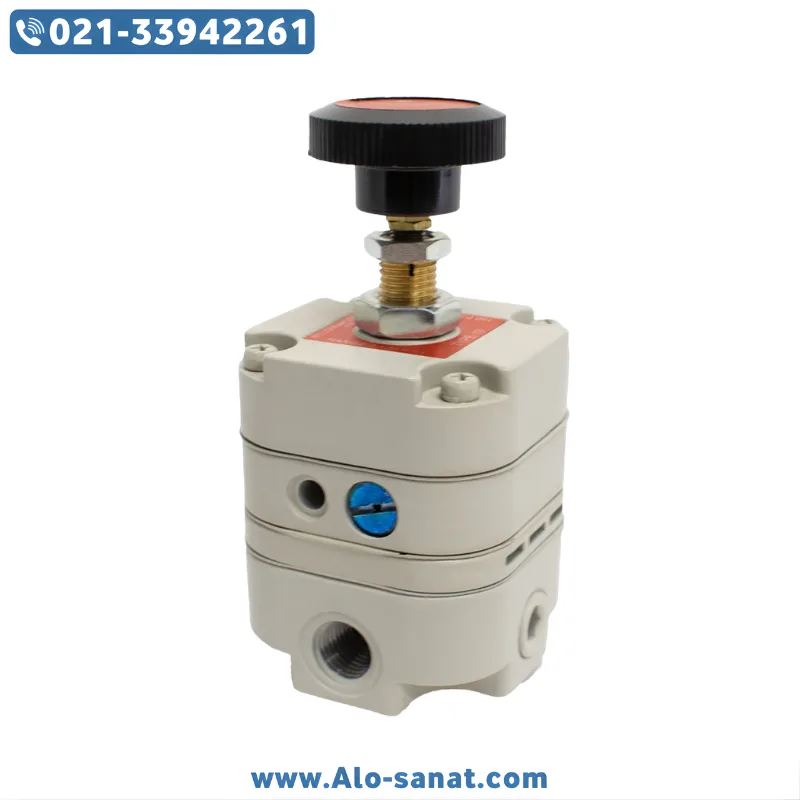

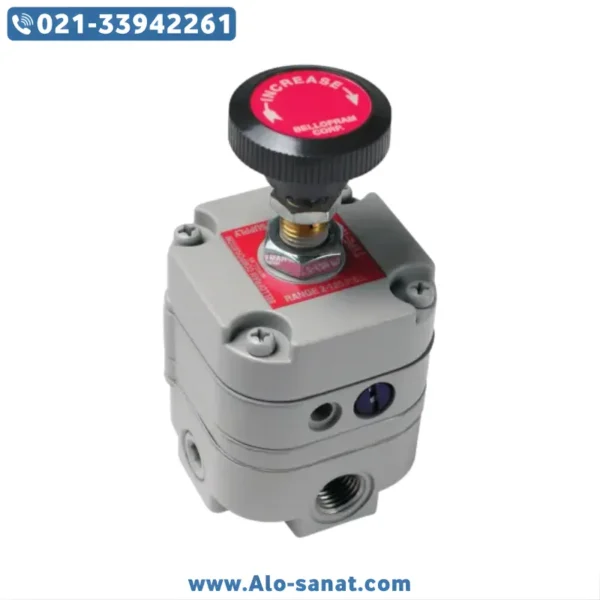

رگلاتور پنوماتیک بلوفرام برای کنترل فشار خروجی در سیستمهایی استفاده میشود که پایداری، دقت و تکرارپذیری فشار اهمیت بالایی دارد. این تجهیز فشار بالاتر ورودی را دریافت میکند و آن را به فشار خروجی تنظیمشده و قابلکنترل تبدیل میسازد. ساختار مهندسیشده، پاسخ مناسب به تغییرات مصرف و قابلیت استفاده در کاربردهای ابزار دقیق، این محصول را به گزینهای حرفهای برای صنایع مختلف تبدیل کرده است.
معرفی رگلاتور پنوماتیک بلوفرام
رگلاتور پنوماتیک بلوفرام یکی از تجهیزات کنترلی مهم در مدارهای هوای فشرده است که وظیفه آن کاهش فشار ورودی و ثابت نگهداشتن فشار خروجی در مقدار تنظیمشده است. این محصول میان منبع هوای فشرده و مصرفکننده نصب میشود تا از انتقال فشار بیش از حد، نوسان فشار و عملکرد نامنظم تجهیزات پنوماتیکی جلوگیری کند.
در بسیاری از خطوط صنعتی، فشار تولیدشده توسط کمپرسور بیشتر از فشار موردنیاز شیرها، عملگرها، تجهیزات ابزار دقیق و کنترلکنندههای پنوماتیکی است. در چنین شرایطی، استفاده از رگلاتور پنوماتیک بلوفرام باعث میشود فشار متناسب با نیاز مصرفکننده تنظیم شود و تجهیزات پاییندست در محدوده استاندارد خود فعالیت کنند.
محصولات Bellofram در مدلهای مختلفی برای کاربردهای عمومی، دقیق، دبی بالا، فشار پایین و شرایط صنعتی ویژه تولید میشوند. به همین دلیل، انتخاب مدل مناسب باید بر اساس فشار ورودی، فشار خروجی، میزان مصرف هوا، نوع سیال، سایز اتصال و دقت موردنیاز انجام شود.
رگلاتورهای دقیق این برند در سیستمهایی کاربرد دارند که تغییرات محدود فشار ورودی یا دبی نباید باعث نوسان محسوس فشار خروجی شود. این ویژگی برای تجهیزات اندازهگیری، کنترل موقعیت، شیرهای کنترلی، کالیبراسیون و سامانههای حساس پنوماتیکی اهمیت زیادی دارد.
عملکرد رگلاتور پنوماتیک Bellofram
عملکرد رگلاتور پنوماتیک Bellofram بر اساس ایجاد تعادل میان نیروی فنر تنظیم، فشار خروجی و مجموعه دیافراگم انجام میشود. اپراتور با چرخاندن پیچ یا ولوم تنظیم، نیروی واردشده به دیافراگم را تغییر میدهد. این تغییر نیرو باعث باز یا بسته شدن مسیر داخلی و تنظیم مقدار فشار عبوری میشود.
هنگامی که فشار خروجی کمتر از مقدار تنظیمشده باشد، مکانیزم داخلی مسیر عبور هوا را بازتر میکند تا فشار افزایش پیدا کند. پس از رسیدن فشار به مقدار تعیینشده، دیافراگم و فنر در وضعیت تعادل قرار میگیرند و مسیر ورودی کنترل میشود.
در صورت افزایش فشار خروجی، مدلهای دارای عملکرد تخلیهکننده میتوانند بخشی از فشار اضافی سمت خروجی را از طریق مسیر تخلیه آزاد کنند. این قابلیت با عنوان Relieving شناخته میشود. در مقابل، مدلهای Non-Relieving فشار اضافی سمت خروجی را مستقیماً تخلیه نمیکنند و برای کاهش فشار به مصرف هوا یا استفاده از شیر تخلیه جداگانه نیاز دارند.
مزایای استفاده از رگلاتور پنوماتیک بلوفرام
رگلاتور پنوماتیک بلوفرام فشار خروجی را در محدوده مشخص کنترل میکند و از وارد شدن فشار بیش از اندازه به تجهیزات حساس جلوگیری مینماید. کاهش فشار ناخواسته واردشده به شیرها، سیلندرها، ترانسدیوسرها و تجهیزات ابزار دقیق میتواند استهلاک قطعات داخلی را کاهش دهد.
یکی از مزایای مهم این محصول، پایداری مناسب فشار در برابر تغییرات معمول فشار ورودی و مصرف هوای پاییندست است. این ویژگی باعث میشود عملکرد تجهیزات مصرفکننده قابل پیشبینیتر باشد و نوسانهای ناگهانی مدار کاهش پیدا کند.
در مدلهای دقیق، پاسخ رگلاتور به تغییرات کوچک فشار با حساسیت بیشتری انجام میشود. برای مثال، مدل Type 10 این برند بهعنوان یک رگلاتور دقیق، برای کنترل فشار خروجی با دقت بالا و تکرارپذیری مناسب طراحی شده است.
امکان نصب مستقیم روی خط، نصب روی پنل و استفاده از براکت در برخی مدلها، طراحی تابلوها و خطوط پنوماتیکی را سادهتر میکند. همچنین تنوع مدلهای بلوفرام به طراح سیستم اجازه میدهد محصول را بر اساس فشار، دبی و حساسیت موردنیاز انتخاب کند.
کاربردهای رگلاتور پنوماتیک بلوفرام
رگلاتور پنوماتیک بلوفرام در صنایع نفت و گاز، پتروشیمی، فولاد، نیروگاه، داروسازی، صنایع غذایی، ماشینسازی، خودروسازی، تجهیزات آزمایشگاهی و خطوط اتوماسیون مورد استفاده قرار میگیرد.
این محصول میتواند برای تنظیم هوای ورودی شیرهای کنترلی، پوزیشنرهای پنوماتیکی، مبدلهای جریان به فشار، عملگرها، سیستمهای اندازهگیری و تجهیزات کنترل فرایند استفاده شود. در چنین کاربردهایی، کیفیت و ثبات فشار هوای تغذیه تأثیر مستقیمی بر عملکرد نهایی سیستم دارد.
در ماشینآلات صنعتی نیز از رگلاتور برای تنظیم فشار سیلندرهای پنوماتیک، گیرهها، مکانیزمهای جابهجایی، تجهیزات بستهبندی و مجموعههای مونتاژ استفاده میشود. تنظیم صحیح فشار میتواند نیروی تولیدشده توسط عملگر را کنترل کند و احتمال وارد شدن ضربه یا نیروی اضافی به قطعه کار را کاهش دهد.
رگلاتور پنوماتیک Bellofram در برخی مدلها برای کاربردهای دقیق آزمایشگاهی، کالیبراسیون و کنترل کمفشار نیز مناسب است. با این حال، نوع مدل باید دقیقاً با فشار کاری و نوع سیال سیستم مطابقت داشته باشد.
جزئیات فنی رگلاتور پنوماتیک بلوفرام
برند: بلوفرام
نام انگلیسی برند: Bellofram
نوع تجهیز: رگلاتور فشار پنوماتیک
وظیفه اصلی: کاهش فشار ورودی و تثبیت فشار خروجی
سیال کاری متداول: هوای فشرده تمیز و فیلترشده
محدوده فشار ورودی: وابسته به مدل و ساختار رگلاتور
محدوده فشار خروجی: قابل انتخاب بر اساس فنر و مدل سفارشگذاری
نوع تنظیم: دستی با پیچ یا ولوم تنظیم فشار
نوع عملکرد: دیافراگمی، مستقیم یا سرووکنترل بر اساس مدل
قابلیت تخلیه فشار خروجی: در مدلهای Relieving
نوع بدون تخلیه: قابل سفارش در مدلهای Non-Relieving
سایز اتصال: متغیر بر اساس سری و ظرفیت عبور جریان
استاندارد اتصال: معمولاً رزوهای و وابسته به کد سفارش
نحوه نصب: نصب روی خط، پنل یا براکت بر اساس مدل
قابلیت اتصال گیج: در برخی مدلها و پیکربندیها
دقت تنظیم: وابسته به سری محصول؛ در مدل دقیق Type 10 تا حدود ۰٫۱ درصد اعلام شده است
کاربری: کنترل عمومی فشار، ابزار دقیق، اتوماسیون و کنترل فرایند
شرایط سیال: هوای تمیز، خشک و فاقد ذرات آلاینده
تنظیم فشار خروجی: با توجه به فشار بالادست و میزان جریان مصرفی
توجه شود که مشخصات نهایی رگلاتور پنوماتیک بلوفرام باید از روی شماره فنی کامل محصول تعیین شود. ظاهر مشابه دو رگلاتور الزاماً به معنای یکسان بودن رنج فشار، ظرفیت دبی، نوع تخلیه و جنس قطعات داخلی نیست.
راهنمای انتخاب رگلاتور پنوماتیک Bellofram
اولین معیار انتخاب، مشخص کردن فشار واقعی ورودی و فشار خروجی موردنیاز است. رنج تنظیم رگلاتور باید بهگونهای انتخاب شود که فشار کاری موردنظر در بخش میانی محدوده تنظیم قرار بگیرد. انتخاب رگلاتوری با رنج بسیار بالاتر از فشار موردنیاز میتواند حساسیت تنظیم را کاهش دهد.
دومین معیار، میزان مصرف هوا یا دبی عبوری است. سایز رزوه بهتنهایی نشاندهنده ظرفیت واقعی رگلاتور نیست. خریدار باید دبی موردنیاز در فشار ورودی و خروجی مشخص را با ظرفیت اعلامشده برای مدل مقایسه کند.
در سیستمهای ابزار دقیق، میزان افت فشار، پایداری خروجی، حساسیت به تغییر فشار ورودی و تکرارپذیری اهمیت بیشتری از حداکثر دبی دارد. در خطوطی که چند مصرفکننده به یک رگلاتور متصل هستند، ظرفیت عبور جریان و رفتار رگلاتور هنگام افزایش ناگهانی مصرف باید بررسی شود.
نوع Relieving یا Non-Relieving نیز باید پیش از خرید تعیین شود. اگر سیستم نیاز دارد فشار اضافی خروجی پس از کاهش تنظیم بهصورت خودکار تخلیه شود، مدل تخلیهکننده مناسبتر است. برای سیالات خاص یا شرایطی که تخلیه به محیط مجاز نیست، باید از مدل مناسب و مسیر تخلیه کنترلشده استفاده شود.
نکات نصب رگلاتور پنوماتیک بلوفرام
پیش از نصب رگلاتور پنوماتیک بلوفرام باید لولهها و شیلنگهای هوای فشرده از ذرات، پلیسه، زنگزدگی و آلودگی پاک شوند. ورود ذرات جامد به نشیمنگاه داخلی میتواند باعث نشتی، نوسان فشار یا بسته نشدن کامل مسیر شود.
جهت جریان باید مطابق فلش درجشده روی بدنه باشد. اتصال معکوس ورودی و خروجی میتواند عملکرد تنظیم فشار را مختل کند یا به اجزای داخلی آسیب برساند.
استفاده از فیلتر مناسب در مسیر ورودی توصیه میشود. وجود رطوبت، روغن اضافی و ذرات معلق میتواند دقت و عمر کاری رگلاتور را کاهش دهد. در کاربردهای حساس، کیفیت هوای فشرده باید متناسب با الزامات سازنده تجهیزات پاییندست باشد.
برای آببندی رزوهها باید از مقدار کنترلشده نوار یا خمیر آببندی استفاده شود. ورود مواد آببندی به داخل مجرا ممکن است باعث گرفتگی یا اختلال در مکانیزم داخلی شود.
پس از نصب، فشار خروجی باید در شرایط مصرف واقعی تنظیم شود. تنظیم فشار در حالت بدون جریان ممکن است با فشار مشاهدهشده هنگام مصرف هوا تفاوت داشته باشد. پس از رسیدن به مقدار مطلوب، پیچ یا مهره قفلکن باید ثابت شود.
نگهداری و عیبیابی رگلاتور پنوماتیک بلوفرام
اگر فشار خروجی ثابت نمیماند، ابتدا باید کیفیت هوای ورودی، ظرفیت رگلاتور، میزان مصرف، نشتی اتصالات و سلامت گیج بررسی شود. انتخاب رگلاتور کوچکتر از دبی موردنیاز میتواند باعث افت فشار محسوس هنگام مصرف شود.
افزایش تدریجی فشار خروجی در حالت بسته بودن مصرفکننده ممکن است نشانه ورود آلودگی به نشیمنگاه، آسیب آببندی یا فرسودگی قطعات داخلی باشد. این وضعیت با عنوان افزایش خزشی فشار شناخته میشود و باید بررسی شود.
در صورت مشاهده نشتی از بخش تخلیه، باید مشخص شود که فشار پاییندست بیشتر از مقدار تنظیمشده است یا قطعات داخلی نیاز به سرویس دارند. باز کردن رگلاتور باید توسط تکنسین آشنا با تجهیزات پنوماتیکی و با استفاده از کیت تعمیر متناسب با شماره مدل انجام شود.
پیش از هرگونه سرویس، فشار ورودی و خروجی باید کاملاً تخلیه شود. استفاده از قطعات تعمیر نامتناسب میتواند دقت، آببندی و ایمنی عملکرد رگلاتور را تحت تأثیر قرار دهد.
قیمت و خرید رگلاتور پنوماتیک بلوفرام
قیمت رگلاتور پنوماتیک بلوفرام به مدل، سایز اتصال، رنج فشار خروجی، فشار ورودی مجاز، ظرفیت جریان، نوع تخلیه، جنس بدنه و تجهیزات جانبی بستگی دارد. به همین دلیل، اعلام قیمت دقیق بدون بررسی شماره فنی یا شرایط کاری سیستم امکانپذیر نیست.
برای خرید صحیح، بهتر است تصویر پلاک، شماره مدل، فشار ورودی، فشار خروجی، نوع سیال، سایز رزوه و دبی تقریبی مصرف اعلام شود. اگر محصول برای جایگزینی یک رگلاتور موجود سفارش داده میشود، ارائه شماره فنی کامل از انتخاب مدل اشتباه جلوگیری میکند.
هنگام خرید رگلاتور پنوماتیک Bellofram نباید تنها به سایز ظاهری یا محدوده فشار گیج توجه کرد. دو مدل با رزوه یکسان ممکن است از نظر ظرفیت عبور هوا، حساسیت تنظیم، نوع تخلیه و فشار ورودی مجاز تفاوت داشته باشند.
سوالات متداول رگلاتور پنوماتیک بلوفرام
آیا میتوان رگلاتور را فقط بر اساس سایز رزوه انتخاب کرد؟
خیر. علاوه بر سایز رزوه، ظرفیت دبی، فشار ورودی، فشار خروجی، نوع عملکرد و میزان افت فشار باید بررسی شود. رگلاتوری با اتصال مناسب اما ظرفیت پایین میتواند هنگام مصرف باعث افت فشار شود.
آیا رگلاتور پنوماتیک بلوفرام برای اکسیژن یا گازهای قابل اشتعال مناسب است؟
تنها مدلهایی باید برای این سیالات استفاده شوند که سازنده بهصورت مشخص سازگاری آنها را تأیید کرده باشد. استفاده از رگلاتور هوای معمولی برای اکسیژن یا گازهای خطرناک مجاز نیست.
چگونه میتوان اصل بودن رگلاتور Bellofram را بررسی کرد؟
شماره فنی، پلاک مشخصات، کیفیت حکاکی، بستهبندی، اطلاعات سازنده و تطابق ظاهری محصول با کاتالوگ همان مدل باید بررسی شود. خرید از تأمینکننده معتبر نیز احتمال دریافت کالای غیراصل را کاهش میدهد.
آیا امکان تعمیر رگلاتورهای بلوفرام وجود دارد؟
در بسیاری از مدلها امکان سرویس با کیت تعمیر متناسب وجود دارد. با این حال، شماره مدل و نسخه دقیق محصول باید مشخص باشد؛ زیرا دیافراگم، فنر، آببند و قطعات داخلی مدلهای مختلف قابل جایگزینی با یکدیگر نیستند.
برای انتخاب رگلاتور دقیق، گیج فشار چه دقتی باید داشته باشد؟
دقت و رنج گیج باید متناسب با فشار خروجی و حساسیت موردنیاز انتخاب شود. گیجی با رنج بسیار بالاتر از فشار کاری، خواندن تغییرات کوچک را دشوار میکند و برای تنظیم رگلاتورهای دقیق مناسب نیست.
