ترانسدیوسر روزمونت مدل 3311 برای تبدیل فرمان الکتریکی PLC یا DCS به فشار هوای ابزار دقیق استفاده میشود. این تجهیز در نسخه رایج، سیگنال 4 تا 20 میلیآمپر را به خروجی پنوماتیکی 3 تا 15 psi تبدیل میکند. مدل 3311 برای فرمان دادن به اکچویتور کنترل ولو، پوزیشنر پنوماتیکی و تجهیزات دریافتکننده فشار کاربرد دارد. برای خرید دقیق، باید ورودی، خروجی، عملکرد مستقیم یا معکوس و کد کامل روی پلاک دستگاه بررسی شود.
معرفی ترانسدیوسر روزمونت مدل 3311

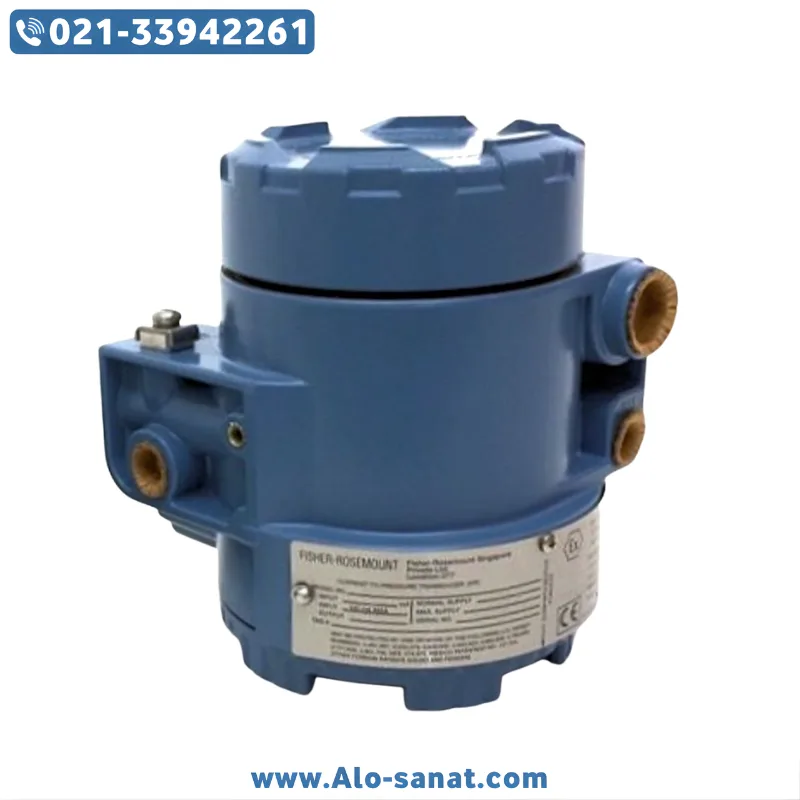

ترانسدیوسر روزمونت مدل 3311 یک مبدل جریان به فشار یا I/P Transducer صنعتی است. این محصول در منابع فنی با نام Fisher 3311 Electro-Pneumatic Transducer نیز شناخته میشود و برای نصب مستقیم در محیطهای صنعتی طراحی شده است.
وظیفه ترانسدیوسر روزمونت مدل 3311 دریافت سیگنال الکتریکی از کنترلر و تولید یک فشار پنوماتیکی متناسب با آن است. در پیکربندی متداول، ورودی 4 میلیآمپر برابر با خروجی 3 psi و ورودی 20 میلیآمپر برابر با خروجی 15 psi تنظیم میشود.
خروجی پنوماتیکی تولیدشده میتواند به عملگر یک کنترل ولو، پوزیشنر پنوماتیکی یا دستگاه دریافتکننده سیگنال هوایی متصل شود. به این ترتیب، سیستم کنترل الکترونیکی میتواند موقعیت یک شیر پنوماتیکی را تنظیم کند.
ترانسدیوسر روزمونت مدل 3311 دارای ساختار فیلدمونت و مدار فیدبک الکترونیکی است. سنسور فشار داخلی، خروجی پنوماتیکی را پایش کرده و مدار کنترل برای کاهش خطای بین جریان ورودی و فشار خروجی، عملکرد بخش پایلوت را اصلاح میکند.
مزایای استفاده از ترانسدیوسر Rosemount مدل 3311
تبدیل دقیق سیگنال 4 تا 20 میلیآمپر به فشار هوای متناسب، مهمترین مزیت ترانسدیوسر Rosemount مدل 3311 است. این ویژگی امکان اتصال سیستمهای کنترل الکترونیکی به عملگرها و تجهیزات پنوماتیکی قدیمی یا جدید را فراهم میکند.
فیدبک الکترونیکی داخلی به حفظ پایداری خروجی در برابر تغییرات فشار تغذیه و نشتی محدود در مسیر پاییندست کمک میکند.
طراحی فیلدمونت باعث میشود ترانسدیوسر در نزدیکی کنترل ولو یا عملگر نصب شود. کوتاه شدن مسیر هوای خروجی میتواند پاسخ سیستم را بهبود دهد و تأخیر ناشی از لولهکشی طولانی را کاهش دهد.
این تجهیز در نسخههای عملکرد مستقیم و معکوس ارائه شده است. در عملکرد مستقیم، افزایش جریان ورودی باعث افزایش فشار خروجی میشود؛ در نسخه معکوس، با افزایش جریان، فشار خروجی کاهش پیدا میکند.
ساختار ماژولار نیز سرویس، عیبیابی و تعویض مجموعههای داخلی را برای تکنسین ابزار دقیق سادهتر میکند.
جزئیات فنی ترانسدیوسر روزمونت مدل 3311
برند شناختهشده در بازار: Rosemount
نام فنی محصول: Fisher 3311
نوع محصول: ترانسدیوسر الکتروپنوماتیکی
نام اختصاری: I/P Transducer
مدل: 3311
ورودی استاندارد: 4 تا 20 میلیآمپر DC
ورودیهای Split Range رایج: 4 تا 12 یا 12 تا 20 میلیآمپر، متناسب با تنظیم و نسخه دستگاه
خروجی استاندارد: 3 تا 15 psi
معادل خروجی استاندارد: 0.2 تا 1 بار
خروجیهای چندرنج رایج: 3 تا 27، 6 تا 30 یا 5 تا 25 psi بر اساس کد و کالیبراسیون
نوع عملکرد: مستقیم یا معکوس
فشار هوای تغذیه نسخه استاندارد: معمولاً 18 تا 24 psi
حداکثر فشار تغذیه نسخه چندرنج: معمولاً تا 35 psi
سیال تغذیه پیشنهادی: هوای ابزار دقیق تمیز و خشک
نوع نصب: نصب فیلدی، دیواری، روی لوله یا کنار عملگر با براکت مناسب
ساختار کنترل: مدار الکترونیکی همراه با سنسور فشار خروجی و فیدبک
دمای کاری رایج: حدود منفی 40 تا مثبت 85 درجه سانتیگراد
رطوبت مجاز: تا شرایط رطوبتی متراکمشونده، مطابق نسخه و نصب صحیح
دقت ترکیبی خطی بودن، هیسترزیس و تکرارپذیری: حدود ±0.3 درصد Span در شرایط مرجع
کاربرد اصلی: فرمان اکچویتور پنوماتیکی، پوزیشنر و تجهیزات دریافتکننده فشار
وضعیت محصول: مدل قدیمی؛ نمونههای بازار ممکن است نو از موجودی قدیمی، استوک یا بازسازیشده باشند
مشخصات قطعی ترانسدیوسر روزمونت مدل 3311 باید از روی کد کامل پلاک و رنج کالیبرهشده دستگاه تأیید شود.
نحوه عملکرد مبدل I/P روزمونت 3311
جریان الکتریکی ورودی به مدار و مجموعه الکترومغناطیسی ترانسدیوسر وارد میشود. تغییر جریان باعث جابهجایی بخش کنترلکننده جریان هوا در مجموعه نازل و دیفلکتور میگردد.
این تغییر، فشار پایلوت را ایجاد میکند و بخش بوستر، فشار و ظرفیت هوای لازم برای خروجی را فراهم میسازد. فشار خروجی سپس به اکچویتور یا پوزیشنر منتقل میشود.
سنسور فشار داخلی، مقدار واقعی خروجی را به مدار فیدبک گزارش میدهد. اگر فشار خروجی با مقدار متناظر جریان ورودی اختلاف داشته باشد، مدار موقعیت بخش پایلوت را اصلاح میکند.
در نسخه مستقیم ترانسدیوسر روزمونت مدل 3311، افزایش جریان باعث افزایش فشار خروجی میشود. برای مثال، خروجی یک مدل کالیبرهشده 3 تا 15 psi با افزایش جریان از 4 به 20 میلیآمپر افزایش پیدا میکند.
کاربردهای ترانسدیوسر روزمونت مدل 3311
ترانسدیوسر روزمونت مدل 3311 در حلقههای کنترل شیرهای پنوماتیکی صنایع نفت، گاز، پالایشگاه و پتروشیمی استفاده میشود.
این محصول برای فرمان دادن به عملگرهای دیافراگمی، عملگرهای پنوماتیکی فنر برگشت و پوزیشنرهای دارای ورودی هوایی مناسب است.
در نیروگاه، صنایع شیمیایی، فولاد، سیمان، کاغذ، آب و فاضلاب و واحدهای تولیدی نیز از مبدل I/P برای تبدیل خروجی کنترلر به سیگنال پنوماتیکی استفاده میشود.
مدل 3311 میتواند در پروژههای تعمیرات، جایگزینی تجهیزات قدیمی و حفظ سازگاری با لوپهای کنترلی موجود کاربرد داشته باشد.
تفاوت خروجی 3 تا 15 و 6 تا 30 psi
خروجی 3 تا 15 psi متداولترین استاندارد پنوماتیکی در حلقههای کنترل صنعتی است. این رنج معمولاً با ورودی 4 تا 20 میلیآمپر متناظر میشود.
خروجی 6 تا 30 psi برای عملگرها یا تجهیزاتی استفاده میشود که به فشار فرمان بیشتری نیاز دارند. انتخاب این نسخه فقط زمانی صحیح است که اکچویتور، پوزیشنر و فشار هوای تغذیه با آن سازگار باشند.
ترانسدیوسر 3 تا 15 psi را نباید بدون بررسی بهجای مدل 6 تا 30 psi نصب کرد. اختلاف رنج میتواند باعث نرسیدن شیر به کورس کامل، تغییر رفتار کنترلی یا وارد شدن فشار نامناسب به عملگر شود.
پیش از خرید ترانسدیوسر روزمونت مدل 3311 باید اعداد INPUT، OUTPUT و SUPPLY روی پلاک با تجهیز قبلی تطبیق داده شوند.
هوای تغذیه موردنیاز ترانسدیوسر 3311
کیفیت هوای ابزار دقیق تأثیر مستقیمی بر عملکرد و عمر ترانسدیوسر دارد. هوا باید تمیز، خشک و عاری از روغن، رطوبت و ذرات آلاینده باشد.
بهتر است قبل از ورودی Supply از فیلتر رگلاتور مناسب استفاده شود. رگلاتور، فشار تغذیه را ثابت نگه میدارد و فیلتر از ورود ذرات به نازلها و مسیرهای داخلی جلوگیری میکند.
فشار هوای ورودی باید از حداکثر خروجی موردنیاز بیشتر باشد، اما نباید از حد مجاز درجشده روی پلاک عبور کند.
وجود آب در خط هوا، گرفتگی نازل، فشار نامناسب یا نشتی اتصالات میتواند باعث کندی پاسخ، ناپایداری خروجی و خطای کالیبراسیون شود.
راهنمای خرید و سفارش ترانسدیوسر روزمونت مدل 3311
برای خرید ترانسدیوسر روزمونت مدل 3311 تنها اعلام نام مدل کافی نیست. ابتدا باید ورودی دستگاه، رنج خروجی، نوع عملکرد و فشار Supply مشخص شوند.
عکس واضح پلاک محصول قبلی بهترین مرجع برای انتخاب است. کد کامل مدل، نوع بدنه، اتصالات الکتریکی، تأییدیه محیط خطرناک و آپشنهای نصب ممکن است بین نمونههای مختلف تفاوت داشته باشند.
از آنجا که مدل 3311 یک تجهیز قدیمی است، وضعیت نو، استوک یا بازسازیشده محصول باید پیش از سفارش مشخص شود. تست ورودی 4 تا 20 میلیآمپر، فشار خروجی، نشتی و کالیبراسیون برای نمونههای کارکرده ضروری است.
مدل Fisher 846 از محصولات فعلی این خانواده کاربردی محسوب میشود، اما جایگزینی آن با ترانسدیوسر روزمونت مدل 3311 باید پس از بررسی رنج، ابعاد نصب، تأییدیهها و مشخصات کامل انجام شود.
برای استعلام قیمت و انتخاب مطمئن، کد پلاک، ورودی، خروجی، فشار تغذیه و عکس تجهیز قبلی را همراه درخواست خرید ارسال کنید.
نکات نصب، کالیبراسیون و نگهداری
پورتهای Supply و Output باید مطابق علامت روی بدنه متصل شوند. جابهجایی این دو اتصال میتواند باعث عملکرد نادرست یا آسیب تجهیز شود.
پیش از راهاندازی، مسیر هوا باید تمیز و بدون نشتی باشد. سیمهای سیگنال نیز باید با رعایت پلاریته به ترمینالهای ورودی متصل شوند.
برای کالیبراسیون، جریان دقیق 4 و 20 میلیآمپر اعمال شده و فشار خروجی در نقاط صفر و اسپن کنترل میشود. تنظیمات باید با ابزار مرجع کالیبره انجام شوند.
باز کردن یا تعمیر ترانسدیوسر در مناطق خطرناک باید فقط توسط نیروی متخصص و مطابق تأییدیه درجشده روی پلاک صورت گیرد.
سوالات متداول (ترانسدیوسر روزمونت مدل 3311)
۱. ترانسدیوسر روزمونت مدل 3311 چه کاری انجام میدهد؟
این محصول سیگنال الکتریکی کنترلر را به فشار پنوماتیکی متناسب تبدیل میکند تا عملگر یا پوزیشنر پنوماتیکی کنترل شود.
۲. ورودی و خروجی رایج مدل 3311 چیست؟
ورودی رایج آن 4 تا 20 میلیآمپر DC و خروجی استاندارد آن 3 تا 15 psi است؛ خروجیهای دیگری مانند 6 تا 30 psi نیز بر اساس کد دستگاه وجود دارند.
۳. آیا مدل 3 تا 15 psi را میتوان جایگزین نسخه 6 تا 30 psi کرد؟
خیر، مگر اینکه رنج عملگر، پوزیشنر، فشار تغذیه و تنظیمات حلقه کنترل برای این تغییر بررسی و اصلاح شوند.
۴. چرا خروجی ترانسدیوسر ناپایدار است؟
هوای آلوده، فشار تغذیه نامناسب، نشتی مسیر، گرفتگی نازل، سیمبندی معیوب یا بههمخوردن کالیبراسیون میتواند باعث ناپایداری خروجی شود.
۵. برای سفارش ترانسدیوسر روزمونت مدل 3311 چه اطلاعاتی لازم است؟
ورودی جریان، خروجی فشار، نوع عملکرد مستقیم یا معکوس، فشار Supply، کد کامل پلاک و وضعیت تأییدیه ضدانفجار باید مشخص شوند.
