مبدل جریان به فشار کنترل ایر 6 تا 30 psi حلقه فرمان الکتریکی را به تجهیزات پنوماتیکی متصل میکند و سیگنال 4 تا 20 میلیآمپر را به فشار متناسب تبدیل میسازد.
این تجهیز برای کنترل شیرهای پنوماتیکی، پوزیشنرها، دمپرها، سیلندرها و دیگر عناصر نهایی کنترل در سامانههای صنعتی به کار میرود.
خروجی 6 تا 30 psi آن معادل تقریبی 0.4 تا 2 بار است و برای مدارهایی مناسب است که به فشار فرمان بالاتر از محدوده متداول 3 تا 15 psi نیاز دارند.
معرفی کلی مبدل جریان به فشار کنترل ایر 6 تا 30 psi

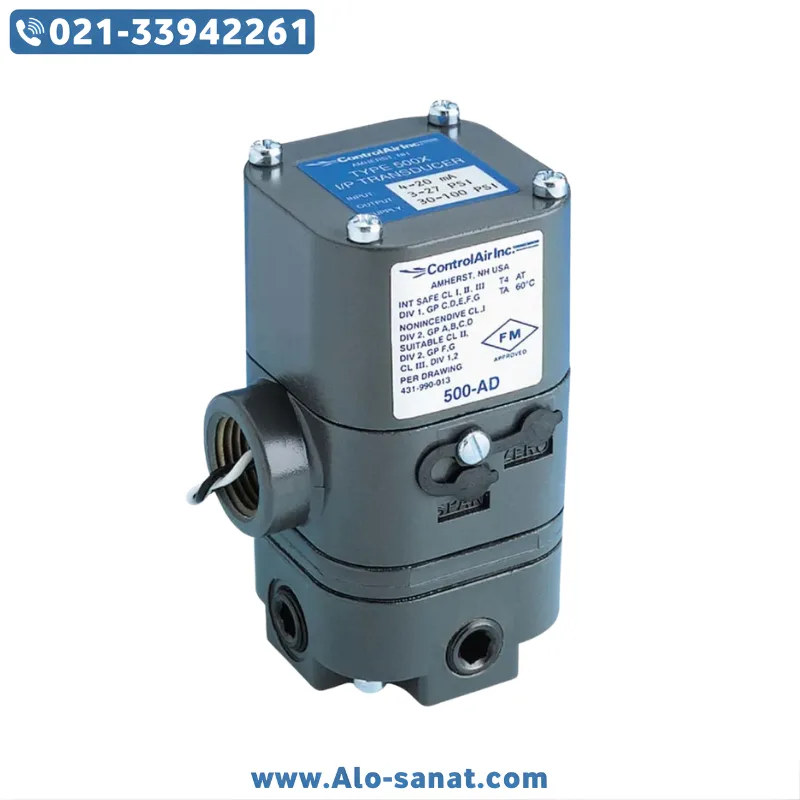

مبدل جریان به فشار کنترل ایر 6 تا 30 psi یک ترانسدیوسر الکتروپنوماتیکی است که مقدار جریان دریافتی از PLC، سیستم DCS، کنترلر PID یا کارت خروجی آنالوگ را به فشار هوای متناسب تبدیل میکند. در نسخه 500-AE، جریان 4 میلیآمپر متناظر با خروجی 6 psi و جریان 20 میلیآمپر متناظر با خروجی 30 psi است. مقادیر بین این دو نقطه نیز بهصورت خطی تبدیل میشوند؛ برای نمونه، در شرایط تنظیم صحیح، ورودی 12 میلیآمپر باید فشاری نزدیک به 18 psi ایجاد کند.
وظیفه اصلی این مبدل، ایجاد یک رابط قابلاعتماد میان بخش الکترونیکی اتوماسیون و بخش پنوماتیکی فرایند است. کنترلر صنعتی معمولاً فرمان خود را به شکل جریان الکتریکی ارسال میکند، اما بسیاری از شیرها و عملگرها برای حرکت به فشار هوا نیاز دارند. مبدل جریان به فشار کنترل ایر 6 تا 30 psi این اختلاف نوع سیگنال را برطرف میکند و امکان کنترل پیوسته، تدریجی و قابل تنظیم عملگر را فراهم میسازد.
تجهیزات ControlAir در کاربردهایی مانند کنترل فرایند، صنایع پتروشیمی، سامانههای مدیریت انرژی، تهویه صنعتی، ماشینآلات نساجی، خطوط تولید کاغذ و تجهیزات تولیدی به کار میروند. انتخاب این مدل زمانی منطقی است که تجهیز نهایی محدوده فرمان 6 تا 30 psi را طلب کند و خروجی کنترلر نیز استاندارد 4 تا 20 میلیآمپر باشد.
مبدل جریان به فشار کنترل ایر 6 تا 30 psi را میتوان در پروژههای جدید یا طرحهای نوسازی تجهیزات قدیمی استفاده کرد. این محصول به تکنسین اجازه میدهد کنترلرهای الکترونیکی جدید را به شیرها، دمپرها و اکچویتورهای پنوماتیکی موجود در کارخانه متصل کند؛ بدون آنکه الزاماً تمام تجهیزات مکانیکی و پنوماتیکی خط تعویض شوند.
نحوه عملکرد مبدل جریان به فشار ControlAir
عملکرد مبدل جریان به فشار ControlAir بر پایه تعادل نیرو و تقویت پنوماتیکی انجام میشود. جریان الکتریکی واردشده از سیمپیچی عبور میکند که در میدان مغناطیسی قرار دارد. تغییر جریان، نیروی ایجادشده در مجموعه سیمپیچ و فلکچر را تغییر میدهد. حرکت فلکچر نسبت به نازل، فشار برگشتی را افزایش یا کاهش میدهد و این فشار بهعنوان فشار پایلوت به رله یا بوستر داخلی منتقل میشود.
بوستر داخلی وظیفه دارد فرمان کمدبی بخش پایلوت را به خروجی پنوماتیکی قابل استفاده برای عملگر تبدیل کند. به همین دلیل، مبدل جریان به فشار کنترل ایر 6 تا 30 psi صرفاً یک حسگر نیست، بلکه یک عنصر فعال در حلقه کنترل محسوب میشود. هر افزایش در سیگنال ورودی، در حالت عملکرد مستقیم، باعث افزایش متناسب فشار خروجی خواهد شد.
بهصورت تئوری، رابطه تبدیل این مدل به شکل خطی در نظر گرفته میشود. دامنه جریان ورودی از 4 تا 20 میلیآمپر برابر با 16 میلیآمپر و دامنه فشار خروجی از 6 تا 30 psi برابر با 24 psi است. بنابراین به ازای هر یک میلیآمپر افزایش جریان، فشار خروجی تقریباً 1.5 psi افزایش مییابد. بر این اساس، ورودی 8 میلیآمپر حدود 12 psi، ورودی 12 میلیآمپر حدود 18 psi و ورودی 16 میلیآمپر حدود 24 psi خروجی ایجاد میکند.
تنظیم Zero موقعیت نقطه شروع خروجی را اصلاح میکند و تنظیم Span دامنه تبدیل بین حداقل و حداکثر فشار را تعیین مینماید. این دو تنظیم برای تطبیق دقیق مبدل با حلقه کنترل ضروری هستند. در نسخههای عمومی، امکان عملکرد معکوس نیز وجود دارد، اما برای استفاده از خروجی 30 تا 6 psi باید کد سفارش، آرایش داخلی و دستورالعمل همان نسخه بررسی شود.
مزایای استفاده از مبدل جریان به فشار کنترل ایر
مهمترین مزیت مبدل جریان به فشار کنترل ایر 6 تا 30 psi، تبدیل مستقیم و پیوسته سیگنال استاندارد صنعتی به فشار فرمان قابل استفاده است. این ویژگی باعث میشود تجهیز بدون نیاز به مدارهای پیچیده واسط، در کنار PLC یا DCS قرار گیرد و یک شیر کنترلی یا عملگر پنوماتیک را هدایت کند.
بوستر حجمی داخلی، ظرفیت عبور هوا را افزایش میدهد و پاسخ عملگر را نسبت به مبدلهای فاقد تقویتکننده بهبود میبخشد. تنظیمهای بیرونی Zero و Span نیز فرایند کالیبراسیون را برای تکنسین سادهتر میکنند. ابعاد نسبتاً فشرده، قابلیت نصب روی پنل، براکت یا لوله و امکان سفارش اتصالات مختلف، انعطاف مناسبی برای پروژههای نوسازی و ساخت تابلو فراهم میسازد.
از دیگر مزایا میتوان به مصرف هوای پایین، تکرارپذیری مناسب، قابلیت استفاده از ورودیهای استاندارد فرایندی و امکان انتخاب محفظه مقاومتر برای محیطهای مرطوب یا فضای باز اشاره کرد. نسخه عمومی دارای محفظه معمولی است، در حالی که پیکربندی NEMA 4X یا IP65 بهصورت گزینه سفارشی یا همراه برخی نسخههای ایمن ذاتی ارائه میشود. بنابراین سطح حفاظت باید پیش از خرید از روی کد کامل تجهیز تأیید شود.
ساختار صنعتی ControlAir باعث شده است این محصول در حلقههایی که به کارکرد مداوم و تنظیم قابل تکرار نیاز دارند، مورد استفاده قرار گیرد. امکان نصب در سامانههای کنترل قدیمی و جدید، قابلیت تنظیم میدانی و سازگاری با سیگنال 4 تا 20 میلیآمپر، هزینه اجرای پروژه را نیز کاهش میدهد.
مبدل جریان به فشار کنترل ایر 6 تا 30 psi برای کاربردهایی که فشار 3 تا 15 psi کافی نیست، محدوده فرمان گستردهتری فراهم میکند. این دامنه میتواند برای اکچویتورها، پوزیشنرها یا تجهیزاتی که به فشار کنترلی بالاتر نیاز دارند مناسب باشد؛ البته محدوده ورودی تجهیز مصرفکننده باید پیش از انتخاب بررسی شود.
جزئیات فنی مبدل جریان به فشار کنترل ایر 6 تا 30 psi
برند: کنترل ایر
سری محصول: Type 500X
کد متداول نسخه مورد بررسی: 500-AE
نوع تجهیز: مبدل جریان به فشار یا I/P Transducer
نوع عملکرد: الکتروپنوماتیکی با سازوکار تعادل نیرو
سیگنال ورودی: 4 تا 20 میلیآمپر DC
فشار خروجی: 6 تا 30 psi
فشار خروجی بر حسب بار: حدود 0.4 تا 2 بار
رابطه تبدیل: خطی و متناسب با جریان ورودی
خروجی در جریان 4 میلیآمپر: 6 psi
خروجی در جریان 8 میلیآمپر: حدود 12 psi
خروجی در جریان 12 میلیآمپر: حدود 18 psi
خروجی در جریان 16 میلیآمپر: حدود 24 psi
خروجی در جریان 20 میلیآمپر: 30 psi
فشار هوای تغذیه برای این رنج: حدود 33 تا 100 psi
حداکثر ظرفیت جریان هوا: تا حدود 12 SCFM در شرایط تغذیه تعیینشده
مصرف هوای معمول در میانه رنج: حداکثر تقریبی 0.05 SCFM
خطی بودن ترمینالی: بهتر از مثبت و منفی 0.75 درصد Span برای محدوده استاندارد
تکرارپذیری: کمتر از 0.5 درصد Span
هیسترزیس: کمتر از 1 درصد Span
دمای کاری: حدود منفی 30 تا مثبت 60 درجه سانتیگراد
اتصال پنوماتیکی استاندارد: 1/4 اینچ NPT
اتصال پنوماتیکی سفارشی: 1/4 اینچ BSP با کد سفارش مربوط
ورودی الکتریکی استاندارد: Conduit با رزوه 1/2 اینچ NPT
گزینه اتصال الکتریکی: کانکتور DIN 43650 در پیکربندیهای مشخص
هوای مجاز: هوای ابزار دقیق تمیز، خشک و بدون روغن
درجه فیلتراسیون توصیهشده: 40 میکرون
محفظه نسخه عمومی: NEMA 1
گزینه حفاظتی: NEMA 4X یا IP65 در نسخه قابل سفارش
روش نصب: پنلی، براکتی یا روی لوله
وزن تقریبی: 0.94 کیلوگرم
ابعاد تقریبی: 55.4 × 55.4 × 107.7 میلیمتر
کاربرد اصلی: کنترل شیر، پوزیشنر، عملگر، دمپر، سیلندر و تجهیزات پنوماتیکی
این مشخصات به پیکربندی Type 500X نزدیک است و ممکن است در نسخههای 550X، 590X، 595XP، 900X یا 950XP تفاوت داشته باشد. به همین دلیل، تنها عبارت «6 تا 30 psi» برای شناسایی کامل محصول کافی نیست و کد مدل باید در استعلام خرید درج شود.
همچنین در محصولات ControlAir نوع رزوه، نوع اتصال الکتریکی، سطح حفاظت بدنه و تأییدیه محیط خطرناک ممکن است با پسوندهای مختلف مشخص شوند. خریدار باید کد کامل درجشده در پیشفاکتور را با کد فنی مورد نیاز پروژه تطبیق دهد.
کاربردهای مبدل جریان به فشار ControlAir در صنعت
مبدل جریان به فشار ControlAir در حلقههایی استفاده میشود که کنترلکننده سیگنال الکتریکی تولید میکند و عنصر نهایی با فشار پنوماتیکی کار میکند. یکی از متداولترین کاربردها، فرمان دادن به پوزیشنر یا اکچویتور شیر کنترلی است. در این ساختار، کنترلر بر اساس مقدار متغیر فرایندی مانند دما، فشار، دبی یا سطح، جریان خروجی خود را تغییر میدهد و مبدل I/P این تغییر را به فشار هوا تبدیل میکند.
در سامانههای HVAC صنعتی، مبدل میتواند دمپر یا لوور را کنترل کند. در خطوط تولید، امکان استفاده برای تنظیم فشار فرمان سیلندر، کلاچ، ترمز پنوماتیکی یا سامانه کشش نوار وجود دارد. در صنایع کاغذ، نساجی و بستهبندی نیز کنترل کشش و موقعیت از کاربردهای متداول این گروه از تجهیزات است.
مبدل جریان به فشار کنترل ایر 6 تا 30 psi برای پروژههای Retrofit نیز ارزشمند است. در این پروژهها، ممکن است کنترلر قدیمی یا پنوماتیکی با PLC جدید جایگزین شود، اما عملگرهای سالم پنوماتیکی همچنان در خط باقی بمانند. استفاده از مبدل مناسب اجازه میدهد بخش فرمان دیجیتال یا الکترونیکی جدید، بدون تعویض کامل تجهیزات نهایی، به عملگر موجود متصل شود.
در واحدهای پتروشیمی و پالایشگاهی، این تجهیزات در حلقههای کنترل شیرهای پنوماتیکی به کار میروند. در نیروگاهها، سامانههای بویلر، تجهیزات کنترل هوا، سوخت و بخار میتوانند از مبدل I/P استفاده کنند. در صنایع غذایی و دارویی نیز امکان استفاده وجود دارد، مشروط بر اینکه محل نصب، جنس اتصالات و الزامات بهداشتی پروژه بهدرستی بررسی شوند.
در ماشینآلات OEM، مبدل جریان به فشار کنترل ایر 6 تا 30 psi میتواند بخشی از یک سیستم کنترل مستقل باشد. سازنده ماشین میتواند خروجی کنترلر را به مبدل متصل کند و با تغییر فشار پنوماتیکی، نیروی یک سیلندر، موقعیت دمپر یا میزان درگیری کلاچ و ترمز را تنظیم نماید.
اصول انتخاب مبدل I/P مناسب برای فشار 6 تا 30 psi
اولین معیار انتخاب، تطابق همزمان سیگنال ورودی و خروجی است. خریدار باید مطمئن شود خروجی کارت کنترل 4 تا 20 میلیآمپر و ورودی عملگر 6 تا 30 psi است. خرید مدلی با خروجی 3 تا 15 psi برای تجهیزی که به 6 تا 30 psi نیاز دارد، باعث کاهش کورس، خطای موقعیت یا عملکرد ناقص میشود.
معیار دوم، ظرفیت جریان هوا است. حجم اکچویتور، طول تیوب، سرعت مورد انتظار و تعداد دفعات تغییر فرمان مشخص میکنند که دبی مبدل کافی است یا به بوستر حجمی مستقل نیاز خواهد بود. مبدل جریان به فشار کنترل ایر 6 تا 30 psi دارای بوستر داخلی است، اما در عملگرهای بسیار بزرگ یا خطوط طولانی باید زمان پر و خالی شدن محاسبه شود.
فشار Supply نیز باید مورد توجه قرار گیرد. فشار تغذیه باید بالاتر از حداکثر فشار خروجی باشد، اما افزایش بیش از حد آن بدون توجه به محدوده مجاز سازنده صحیح نیست. برای نسخه 6 تا 30 psi سری Type 500X، فشار تغذیه در محدوده مشخصشده برای همان رنج تنظیم میشود.
شرایط محیطی نیز تعیینکننده است. برای تابلوهای داخلی و محیط غیرخطرناک، نسخه عمومی ممکن است مناسب باشد؛ اما برای شستوشوی صنعتی، فضای باز، رطوبت بالا یا ناحیه خطرناک، باید درجه حفاظت و تأییدیه ایمنی دقیقاً مطابق پروژه انتخاب شود. وجود عبارت IP65 یا Intrinsically Safe باید روی کد سفارش و پلاک تجهیز قابل تأیید باشد و نباید صرفاً از ظاهر بدنه نتیجهگیری شود.
نوع رزوه نیز اهمیت دارد. اتصال NPT و BSP از نظر زاویه دنده، شکل آببندی و استاندارد ساخت یکسان نیستند. استفاده اجباری از یک فیتینگ نامتناسب ممکن است باعث آسیب رزوه، نشتی یا شکست بدنه شود. در زمان خرید محصولات ControlAir باید نوع پورت پنوماتیکی و ورودی الکتریکی بهطور جداگانه مشخص شود.
راهنمای نصب مبدل جریان به فشار کنترل ایر
پیش از نصب، خط هوای ابزار دقیق باید تخلیه و تمیز شود تا ذرات باقیمانده وارد نازل، اوریفیس یا شیرهای داخلی نشوند. استفاده از فیلتر رگلاتور مناسب در مسیر ورودی توصیه میشود. فشار تغذیه باید بالاتر از حداکثر فشار خروجی باشد و برای رنج 6 تا 30 psi در محدوده مجاز سازنده تنظیم شود. اعمال فشار بیش از حد مجاز میتواند دقت، ایمنی و عمر تجهیز را کاهش دهد.
جهت پورت Supply و Output باید از روی علائم بدنه یا نقشه نصب تشخیص داده شود. اتصال اشتباه این دو پورت ممکن است باعث عملکرد نادرست یا آسیب شود. نوار آببندی یا خمیر رزوه نباید به داخل مسیر هوا وارد شود. لوله پنوماتیکی باید کوتاه، تمیز و متناسب با دبی مورد نیاز انتخاب گردد.
برای دستیابی به خروجی پایدار، نصب عمودی در محل کملرزش ترجیح دارد. تغییر وضعیت نصب میتواند نقطه صفر را جابهجا کند؛ در نتیجه پس از نصب نهایی، کالیبراسیون کنترل میشود. بدنه مبدل نیز نباید وزن لوله، تیوب یا کابل را تحمل کند.
کابل سیگنال بهتر است از کابلهای قدرت، موتور، کنتاکتور، اینورتر و منابع نویز الکترومغناطیسی فاصله داشته باشد. استفاده از کابل شیلددار، اجرای صحیح ارت و اتصال شیلد مطابق استاندارد پروژه میتواند احتمال نوسان ناشی از نویز را کاهش دهد.
در محیطهای دارای خطر انفجار، سیمکشی، گلند، بریر، ارت و نوع محفظه باید مطابق مدارک نسخه دارای تأییدیه انجام شود. خرید یک محصول دارای ظاهر مشابه، بدون کد و تأییدیه متناسب با ناحیه خطرناک، جایگزین انتخاب مهندسیشده نیست.
کالیبراسیون مبدل جریان به فشار ControlAir
برای کالیبراسیون، یک منبع جریان دقیق، گیج فشار مرجع و هوای ابزار دقیق پایدار لازم است. پس از تکمیل همه اتصالات، ابتدا هوای تغذیه برقرار میشود و سپس سیگنال الکتریکی اعمال میگردد. در نقطه اول، جریان روی 4 میلیآمپر قرار میگیرد. فشار خروجی مبدل جریان به فشار کنترل ایر 6 تا 30 psi باید نزدیک 6 psi باشد. در صورت اختلاف، پیچ Zero بهآرامی تنظیم میشود.
در مرحله دوم، جریان 20 میلیآمپر اعمال میشود و فشار باید به 30 psi برسد. هر اختلاف با پیچ Span اصلاح میگردد. از آنجا که در برخی سازوکارها تنظیم Zero و Span بر یکدیگر اثر میگذارند، بهتر است نقاط 4 و 20 میلیآمپر چند بار بررسی شوند.
پس از تنظیم ابتدا و انتهای رنج، نقطه میانی 12 میلیآمپر کنترل میشود. فشار مورد انتظار در این نقطه حدود 18 psi است. نقاط 8 و 16 میلیآمپر نیز بهترتیب باید فشاری نزدیک به 12 و 24 psi ایجاد کنند. کنترل چندنقطهای امکان بررسی خطی بودن و تشخیص خطاهای داخلی را فراهم میکند.
تنظیم مبدل خارج از دامنه نامی، حتی اگر از نظر مکانیکی امکانپذیر باشد، میتواند دقت را کاهش دهد. بنابراین برای تغییر اساسی رنج بهتر است مدل صحیح خریداری شود. ثبت نتایج As Found و As Left نیز برای برنامه نگهداری پیشگیرانه، تحلیل رانش و مستندسازی سیستم کیفیت اهمیت دارد.
در کالیبراسیون مبدل ControlAir باید از گیجی استفاده شود که دقت آن برای ارزیابی محصول کافی باشد. استفاده از گیجهای عمومی با تقسیمبندی درشت ممکن است خطای واقعی مبدل را پنهان کند. همچنین منبع جریان باید بتواند مقدار میلیآمپر را بهصورت پایدار و قابل اندازهگیری ایجاد کند.
الزامات هوای ابزار دقیق و تأثیر آن بر عملکرد
کیفیت هوا مستقیماً بر عملکرد مبدل جریان به فشار کنترل ایر 6 تا 30 psi اثر میگذارد. رطوبت، روغن، زنگزدگی لوله و ذرات جامد میتوانند اوریفیس یا نازل داخلی را محدود کنند و باعث کندی پاسخ، نوسان، افزایش مصرف هوا یا خطای صفر شوند. استفاده از هوای تمیز، خشک، بدون روغن و فیلترشده تا 40 میکرون برای حفظ دقت و پایداری ضروری است.
رگلاتور بالادست باید فشار ثابتی ایجاد کند. نوسان زیاد فشار Supply میتواند روی خروجی اثر بگذارد، حتی اگر مبدل از حساسیت پایین نسبت به تغییر فشار تغذیه برخوردار باشد. همچنین ظرفیت فیلتر رگلاتور باید از دبی مورد نیاز عملگر کمتر نباشد.
افت فشار در لوله باریک یا فیلتر اشباعشده ممکن است در حالت استاتیک دیده نشود، اما هنگام حرکت سریع اکچویتور خود را نشان دهد. در چنین شرایطی فشار روی گیج در حالت بدون حرکت مناسب است، اما با دریافت فرمان سریع افت میکند و عملگر با تأخیر حرکت مینماید.
تخلیه دورهای آب جمعشده در واحد مراقبت، بررسی افت فشار فیلتر و کنترل نشتی اتصالات، بخشی از نگهداری صحیح حلقه است. در بسیاری از موارد، ایراد منتسب به مبدل در واقع ناشی از هوای آلوده، فشار تغذیه ناکافی یا محدودیت مسیر خروجی است.
عیبیابی مبدل جریان به فشار کنترل ایر 6 تا 30 psi
اگر فشار خروجی صفر است، ابتدا وجود فشار Supply، صحت جهت پورتها و جریان ورودی بررسی میشود. اندازهگیری جریان باید بهصورت سری انجام شود و صرف وجود ولتاژ در ترمینالها، عبور جریان صحیح را ثابت نمیکند. قطع سیم، پلاریته نادرست، خرابی کارت خروجی، عملکرد بریر ایمنی یا گرفتگی مسیر هوا از دلایل محتمل هستند.
اگر فشار خروجی ثابت مانده و با تغییر میلیآمپر تغییر نمیکند، باید سیگنال در خود ترمینال مبدل اندازهگیری شود. در صورت صحیح بودن جریان، وضعیت مکانیزم داخلی، نازل و بوستر نیازمند بررسی تخصصی خواهد بود.
اگر خروجی نوسان دارد، لرزش محل نصب، فشار ناپایدار، نشتی لوله، سایز نامناسب تیوب، نویز سیگنال و آلودگی هوا باید ارزیابی شوند. تغییر سریع مقدار جریان روی نمایشگر PLC الزاماً ثابت نمیکند که جریان واقعی در ترمینال مبدل نیز پایدار است.
اگر نقاط ابتدا و انتهای رنج صحیح هستند اما مقدار میانی خطا دارد، احتمال مشکل خطی بودن یا نیاز به سرویس وجود دارد. اگر Zero مرتب جابهجا میشود، تغییر دمای شدید، تغییر وضعیت نصب، لرزش یا ناپایداری فشار تغذیه بررسی میگردد.
اگر مبدل جریان به فشار کنترل ایر 6 تا 30 psi فشار خروجی لازم را در حالت بدون بار تولید میکند، اما پس از اتصال به اکچویتور فشار افت میکند، احتمال نشتی اکچویتور، کمبود دبی، محدودیت فیلتر یا قطر نامناسب تیوب مطرح است. در این حالت تعویض فوری مبدل بدون بررسی مدار پنوماتیکی تصمیم دقیقی نیست.
باز کردن بخشهای داخلی بدون دستورالعمل و ابزار مناسب توصیه نمیشود؛ زیرا تنظیم مکانیکی دقیق مجموعه ممکن است بههم بخورد. در صورت عدم امکان تنظیم Zero و Span یا مشاهده آسیب فیزیکی، ارزیابی تخصصی و تعویض تجهیز گزینه مطمئنتری خواهد بود.
نکات مهم هنگام خرید مبدل جریان به فشار کنترل ایر
در زمان خرید، تنها نام مبدل جریان به فشار کنترل ایر 6 تا 30 psi را اعلام نکنید. کد سری و پسوندهای مربوط به ورودی، خروجی، نوع رزوه، محفظه، اتصال الکتریکی و تأییدیه ایمنی باید در پیشفاکتور درج شوند. برای نسخه Type 500X با ورودی 4 تا 20 میلیآمپر و خروجی 6 تا 30 psi، کد 500-AE مبنای متداول است، اما گزینه BSP یا بدنه حفاظتی میتواند کد نهایی را تغییر دهد.
پلاک محصول باید حداقل رنج ورودی، رنج خروجی، شماره مدل و مشخصات تأییدیه را نشان دهد. خریدار صنعتی بهتر است تصویر پلاک، وضعیت نو یا کارکرده بودن، کشور سازنده، اقلام همراه و شرایط ضمانت را پیش از پرداخت بررسی کند.
وجود گیج، براکت، فیلتر رگلاتور، کانکتور، کابل یا فیتینگ لزوماً جزو بسته استاندارد نیست و باید جداگانه تأیید شود. در صورت جایگزینی یک مبدل قدیمی، فاصله سوراخهای نصب، ابعاد بدنه و محل پورتها نیز بررسی میشود.
قیمت مبدل جریان به فشار کنترل ایر 6 تا 30 psi به سری، نوع محفظه، تأییدیه ضدانفجار یا ایمن ذاتی، نوع اتصال و موجودی بازار بستگی دارد. مقایسه قیمت باید میان کدهای فنی یکسان انجام شود؛ زیرا یک مدل عمومی داخلی با نسخه IP65 یا مدل ویژه ناحیه خطرناک از نظر ساختار و قیمت قابل مقایسه مستقیم نیست.
هنگام دریافت پیشنهاد برای یک محصول ControlAir باید مشخص شود کالا دقیقاً مربوط به کدام سری است. مدلهای Type 500X، Type 590X یا Type 595XP ممکن است همگی خروجی 6 تا 30 psi داشته باشند، اما اتصالات، ظرفیت جریان، محفظه، ابعاد و تأییدیههای آنها یکسان نیست.
نگهداری و افزایش عمر مبدل I/P کنترل ایر
برنامه نگهداری مناسب شامل بازدید نشتی، کنترل فشار Supply، بررسی فیلتر، تست چندنقطهای جریان و فشار و ثبت رانش کالیبراسیون است. فاصله کالیبراسیون باید بر اساس اهمیت حلقه، شرایط محیطی، تعداد سیکلها و تجربه بهرهبرداری تعیین شود.
در حلقههای بحرانی، تست دورهای کوتاهتر از تجهیزات خدماتی معمولی در نظر گرفته میشود. اگر تغییر فشار خروجی این تجهیز بر ایمنی، کیفیت محصول یا توقف خط اثر مستقیم دارد، سوابق کالیبراسیون باید بهصورت دقیق نگهداری شوند.
بدنه و پورتها نباید تحت تنش مکانیکی لوله قرار گیرند. وزن تیوب یا لرزش خط فرایند میتواند به اتصالات منتقل شود و باعث جابهجایی تنظیم یا نشتی گردد. همچنین هنگام شستوشوی محیط، تنها نسخهای که درجه حفاظت مناسب آن تأیید شده است در معرض پاشش قرار میگیرد.
در صورت مشاهده مصرف هوای غیرعادی، صدای نشتی مداوم، کندی پاسخ یا عدم امکان کالیبراسیون، ابتدا تجهیزات جانبی و کیفیت هوا بررسی میشوند. اگر مشکل باقی بماند، ارزیابی تخصصی یا تعویض مبدل جریان به فشار کنترل ایر 6 تا 30 psi نسبت به دستکاری بدون نقشه و قطعات استاندارد، انتخاب مطمئنتری است.
تفاوت مبدل I/P با مبدل P/I
مبدل I/P سیگنال جریان را به فشار تبدیل میکند، در حالی که مبدل P/I مسیر معکوس را انجام میدهد و فشار پنوماتیکی را به جریان الکتریکی تبدیل میسازد. بنابراین مبدل جریان به فشار کنترل ایر 6 تا 30 psi برای فرمان دادن به یک تجهیز پنوماتیکی مناسب است، نه برای اندازهگیری فشار و ارسال آن به PLC.
اشتباه گرفتن این دو گروه در خرید صنعتی رایج است؛ زیرا هر دو در نام خود از حروف I و P استفاده میکنند. برای جلوگیری از خطا، جهت تبدیل باید بهصورت کامل در استعلام نوشته شود: «ورودی 4 تا 20 میلیآمپر و خروجی 6 تا 30 psi». این عبارت دقیقتر از نوشتن صرف «ترانسدیوسر فشار» است.
سوالات متداول (مبدل جریان به فشار کنترل ایر 6 تا 30 psi)
1. آیا میتوان خروجی یک کارت آنالوگ را همزمان به دو مبدل I/P متصل کرد؟
اتصال مستقیم دو مبدل به یک خروجی 4 تا 20 میلیآمپر فقط زمانی قابل بررسی است که معماری حلقه، نوع اتصال سری یا تقسیم سیگنال، مقاومت بار کل و توان کارت خروجی بهطور مهندسی محاسبه شده باشد. برای جلوگیری از خطا و تداخل، معمولاً استفاده از ایزولاتور یا اسپلیتر سیگنال صنعتی راهکار مطمئنتری است.
2. برای تشخیص اصالت مبدل ControlAir چه مواردی باید بررسی شود؟
کد کامل مدل، کیفیت و خوانایی پلاک، تطابق رنج ورودی و خروجی، شماره سریال، علائم تأییدیه، نوع رزوه و مشخصات محفظه باید با سفارش مطابقت داشته باشند. دریافت تصویر واضح پلاک و مدارک فروش از تأمینکننده، ریسک خرید مدل اشتباه، بازسازیشده یا فاقد گزینههای ادعاشده را کاهش میدهد.
3. آیا این مبدل میتواند مستقیماً چند اکچویتور پنوماتیک را تغذیه کند؟
از نظر فشار ممکن است امکان اتصال وجود داشته باشد، اما از نظر دبی، زمان پاسخ، توزیع یکنواخت فشار و اثر خرابی یک شاخه بر شاخه دیگر باید محاسبه انجام شود. برای چند عملگر، استفاده از رلههای پنوماتیکی، بوسترها یا مبدلهای مستقل معمولاً کنترلپذیری و قابلیت اطمینان بیشتری ایجاد میکند.
4. هنگام نگهداری، چه اقلام یدکی یا جانبی بهتر است در انبار موجود باشد؟
فیلتر مناسب، المنت فیلتر، گیج مرجع، فیتینگ همرزوه، تیوب پنوماتیکی، گلند یا کانکتور سازگار و یک مبدل رزرو با کد دقیق از اقلام مفید هستند. نگهداری یک دستگاه رزرو کامل برای حلقههای بحرانی معمولاً از ذخیره قطعات داخلی پراکنده عملیتر است.
5. آیا میتوان برای تست کارگاهی از کمپرسور معمولی استفاده کرد؟
هوای کمپرسور فقط در صورتی مناسب است که پس از واحد آمادهسازی، خشک، تمیز، بدون روغن و دارای فشار پایدار باشد. اتصال مستقیم هوای مرطوب یا روغنی میتواند مسیرهای داخلی را آلوده کند و نتیجه تست را نیز غیرقابل اعتماد سازد. برای تست دقیق باید فیلتر رگلاتور و گیج مرجع کالیبره در مدار قرار گیرند.
