زانویی 8 دو سر شیلنگخور یکی از اتصالات کاربردی و ضروری در سیستمهای هوای فشرده و اتوماسیون صنعتی است که برای تغییر زاویه جریان باد در مسیرهای پنوماتیکی، بدون نیاز به خمکاری شیلنگ یا ایجاد فشار مکانیکی اضافی، مورد استفاده قرار میگیرد. این فیتینگ پلاستیکی Push-In با مکانیزم قفل داخلی و اورینگ آببند عمل کرده و ضمن جلوگیری از نشتی، افت فشار مسیر را کاهش میدهد. در صنعت بستهبندی، خطوط چاپ، دستگاههای CNC، تجهیزات ابزار دقیق، رباتهای صنعتی سبک و سیستمهای مونتاژ، استفاده از زانویی پنوماتیک سایز 8 رایج است. طراحی دو سر شیلنگخور این اتصال نصب سریع، وزن کم و قابلیت سرویس آسان را فراهم میسازد.
معرفی زانویی 8 دو سر شیلنگ خور

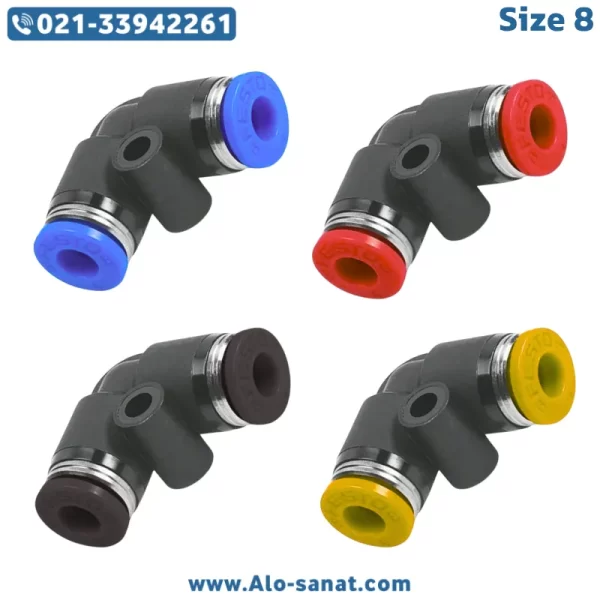

زانویی 8 دو سر شیلنگ خور یک فیتینگ زاویهای Push-In است که برای اتصال دو شیلنگ پنوماتیک سایز ۸ میلیمتری در مسیر جریان باد بهکار گرفته میشود. این اتصال پلاستیکی که با عنوان Pneumatic Elbow Coupler 8 در مستندات فنی شناخته میشود، با هدف جلوگیری از خمشدگی شدید، ترکخوردگی و شکستگی شیلنگ بهکار میرود. در سیستمهای پنوماتیکی، هرگونه فشار مکانیکی روی شیلنگ باعث افت فشار جریان، کاهش راندمان سیلندر و تأخیر پاسخدهی شیرهای کنترلی میشود. استفاده از زانویی دو سر شیلنگخور علاوهبر جلوگیری از این مشکلات، مسیر را منظمتر و نصب را استانداردتر میکند. برندهای چینی متفرقه و CDC کره تولیدکنندگان رایج این نوع اتصال هستند. رنگبندی شیلنگ و اتصال شامل مشکی، آبی، سفید، قرمز و نارنجی است که با هدف کدگذاری مسیر بهکار میروند.
مزایا استفاده از زانویی 8 دو سر شیلنگخور
استفاده از این فیتینگ مزایای متعددی دارد. نخستین مزیت، جلوگیری از آسیب شیلنگ است؛ زیرا تغییر زاویه مسیر بهجای خمکاری انجام میشود. دومین مزیت، کاهش افت فشار و بهبود جریان هوا است، چراکه مسیر با زاویه استاندارد هدایت میشود. سومین مزیت، کاهش فضای اشغالی در تابلوهای صنعتی است. چهارمین مزیت، نصب بدون ابزار و سرعت بالای مونتاژ است. پنجمین مزیت، کاهش مصرف انرژی کمپرسور بهدلیل جلوگیری از نشتی است. همچنین طراحی اتصال پلاستیکی سبک باعث کاهش تنش روی پایههای پنل، جعبههای ابزار دقیق و شبکههای لولهکشی فشرده میشود.
جنس و ساختار زانویی 8 دو سر شیلنگخور
بدنه این اتصال از پلیمر صنعتی مهندسیشده مانند پلیآمید یا پلیاستال ساخته شده که مقاومت قابلتوجهی در برابر ضربه، فرسایش و شوک فشار دارد. حلقه فلوگیر (Grip Ring) داخلی با دندانههای الاستیکی شیلنگ را قفل میکند و از جداشدگی ناگهانی جلوگیری مینماید. اورینگ داخلی از جنس NBR وظیفه آببندی را برعهده دارد. طراحی مخروطی ورودی شیلنگ باعث ورود آسانتر و فعالشدن سریع قفل میشود. عدم وجود رزوه باعث حذف نیاز به تفلنی و افزایش سرعت نصب میشود. ساختار زاویهای این زانویی برای هر نقطه از تابلوهای ابزار دقیق، تابلو برق و مسیرهای متعدد مناسب است.
عملکرد مکانیزم قفل داخلی زانویی 8 دو سر شیلنگخور
زمانی که شیلنگ سایز ۸ وارد دهانه زانویی میشود، مخروط هدایتکننده آن را به سمت حلقه فلوگیر هدایت میکند. دندانههای ظریف حلقه فلوگیر سطح خارجی شیلنگ را میگیرند و در اثر فشار هوا قفل سفتتر میشود. اورینگ پشت حلقه مانع خروج هوای فشرده میشود و وظیفه آببندی کامل را اجرا میکند. برای جداسازی شیلنگ کافی است حلقه Release را بهسمت داخل فشار دهید. این طراحی مانع ضربه آزادسازی در فشارهای بالا شده و ایمنی اپراتور را افزایش میدهد.
سازگاری زانویی 8 دو سر شیلنگخور با شیلنگهای پنوماتیک
این اتصال با شیلنگهای PU و PA با قطر خارجی ۸ میلیمتر سازگار است. شیلنگهای PU انعطاف بیشتری دارند و برای ابزار دقیق مناسب هستند. شیلنگهای PA مقاومت بیشتری در فشار بالا دارند. سایز ۸ در سیستمهای کنترل سرعت متوسط، شیرهای پرتابی و نازلهای دمنده استفاده میشود.
رنگبندی و اهمیت آن در خطوط صنعتی
رنگبندی شیلنگ و اتصال نقش مهمی در عیبیابی دارد:
آبی: هوای خشک
مشکی: فشار عمومی
سفید: کنترل حساس دقیق
قرمز: مسیرهای فشار خطرناک یا روغنی
نارنجی: تست و آزمایش
این کدگذاری باعث کاهش خطا، افزایش سرعت تعمیرات و بهبود نظم سیستم میشود.
نکات نصب زانویی پنوماتیک 8 دو سر شیلنگخور
لبه شیلنگ باید صاف و بدون بریدگی باشد.
ورود شیلنگ باید تا انتهای محفظه انجام شود.
پس از نصب، کشش آزمایشی مانع رهاشدن ناگهانی میشود.
برای جداسازی، از فشار دادن حلقه Release استفاده کنید.
پیچاندن شیلنگ روی اتصال باعث پارگی تدریجی میشود.
نکات نگهداری و سرویس زانویی 8 دو سر شیلنگخور
برای افزایش عمر اتصال:
بررسی اورینگ داخلی
بازرسی ضربه یا ترک بدنه
تست کف صابون جهت نشتی
تعویض اتصال در صورت خشکی حلقه فلوگیر
استفاده از شیلنگ استاندارد
این موارد سبب جلوگیری از افت راندمان میشود.
نکات ایمنی هنگام کار با زانویی پنوماتیک
در فشار بالا جداسازی اتصال خطرناک است و باید قبل از آن جریان قطع شود. در محیطهای لرزشدار استفاده از بست محافظ توصیه میشود. اگر شیلنگ تحت کشش است زاویه نصب باید اصلاح گردد.
تفاوت زانویی 8 دو سر شیلنگخور با سایر فیتینگها
فیتینگ مستقیم جریان را بدون زاویه منتقل میکند.
T مسیر را به دو شاخه تقسیم میکند.
زانویی با کاهش فضای موردنیاز مسیر را ۹۰ درجه تغییر میدهد.
رابطهای بینراهی صرفاً مسیر را ادامه میدهند.
هر فیتینگ نقش متفاوتی در مدیریت مسیر دارد.
تأثیر کیفیت اتصال بر سیستم پنوماتیک
اتصال بیکیفیت باعث:
هدر رفت باد و انرژی
گرم شدن کمپرسور
کاهش سرعت عملگرها
افزایش صدای عملکرد
افزایش هزینه نگهداری
میشود.
فلو استاندارد مسیر عمر سیستم را افزایش میدهد.
کاربردهای حرفهای زانویی پنوماتیک 8 دو سر شیلنگخور
این اتصال در سیستمهای صنعتی زیر کاربرد دارد:
تابلوهای ابزار دقیق
سیستمهای کنترل CNC
ماشینهای چاپ
خطوط تولید بستهبندی
رباتهای سبک
سیستمهای تست فشار
لولهکشی هوای کارخانهای
نازلهای دمنده در خط مونتاژ
جزئیات فنی زانویی 8 دو سر شیلنگخور
برند: Chinese Unbranded / CDC Korea
نوع اتصال: Push-In دو سر شیلنگخور
سایز شیلنگ ورودی: ۸ میلیمتر
جنس بدنه: پلیآمید صنعتی
جنس حلقه فلوگیر: فولاد فنری
جنس اورینگ: NBR
حداکثر فشار کاری: ۱۰ بار
حداکثر دما: ۶۰ درجه سانتیگراد
نوع سیال کاری: هوای فشرده
راندمان جریان: متوسط تا سبک
روش نصب: بدون ابزار
افت فشار: کم
افت فشار و اهمیت جلوگیری از نشتی
هر مقدار نشتی باعث افزایش کار موتور کمپرسور میشود. این موضوع بهطور مستقیم هزینه برق را افزایش داده و عمر کمپرسور را کاهش میدهد. زانویی دو سر شیلنگخور با اورینگ داخلی نشتی را به حداقل میرساند.
سیگنالهای خرابی در زانویی پنوماتیک
نشانههای مهم خرابی شامل:
صدای هیس
گرم شدن موتور کمپرسور
تأخیر در باز و بسته شدن شیرها
افت قدرت دمندگی
این موارد نیازمند بررسی فوری هستند.
روشهای تست نشتی
رایجترین روش تست کف صابون است:
پاشیدن کف روی اتصال
ایجاد حباب نشانه نشتی است
بازکردن و نصب مجدد شیلنگ توصیه میشود
درصورت تداوم نشتی، اتصال تعویض شود
مشکلات رایج در مسیر پنوماتیک
خشک شدن اورینگ
سایش حلقه فلوگیر
آسیب بدنه اتصال
خم شدن شدید شیلنگ
فرسایش سطح خارجی شیلنگ
با نگهداری منظم، همه این موارد قابل کنترل هستند.
جمعبندی
زانویی 8 دو سر شیلنگخور یک اتصال پلاستیکی Push-In بسیار کاربردی برای تغییر مسیر جریان هوا در خطوط پنوماتیک است. طراحی زاویهای آن از آسیب مکانیکی جلوگیری کرده و مکانیزم قفل داخلی و اورینگ آببند مانع نشتی میشود. نصب سریع و عدم نیاز به ابزار، قیمت مناسب، مقاومت در برابر لرزش و سازگاری با شیلنگهای PU و PA این فیتینگ را به انتخاب اول تکنسینهای ابزار دقیق تبدیل کرده است. با رعایت اصول نصب، نگهداری دورهای و شیلنگ استاندارد، عمر این اتصال افزایش مییابد و راندمان سیستم حفظ خواهد شد.
سوالات متداول (FAQ)
آیا زانویی ۸ دو سر شیلنگخور نیاز به تفلنی دارد؟
خیر، چون رزوه ندارد و آببندی توسط اورینگ داخلی انجام میشود.آیا این اتصال برای هوای روغنی مناسب است؟
بله، تا زمانی که اورینگ مناسب استفاده شود.آیا این زانویی در فشارهای بالاتر از ۱۰ بار قابلاستفاده است؟
توصیه نمیشود، احتمال جداشدگی وجود دارد.آیا حلقه قفل با گذشت زمان سایش پیدا میکند؟
در صورت استفاده از شیلنگ استاندارد خیر.آیا این اتصال برای تابلوهای ابزار دقیق مناسب است؟
بله، به دلیل زاویهای بودن و کمجا بودن بسیار مناسب است.
