زانویی 12 دو سر شیلنگ خور یکی از مهمترین اتصالات پنوماتیک مورد استفاده در خطوط هوای فشرده و سیستمهای ابزار دقیق صنعتی است. این فیتینگ زاویهای اجازه میدهد مسیر شیلنگ بدون خمکاری یا فشار مکانیکی، ۹۰ درجه تغییر جهت بدهد. طراحی Push-In با حلقه قفل داخلی و اورینگ مانع نشتی جریان هوا در نقطه اتصال میشود. از این اتصال پنوماتیک بهطور گسترده در دستگاههای بستهبندی، صنایع چاپ، خطوط مونتاژ خودکار، تابلوهای کنترل و سیستمهای رباتیک سبک استفاده میشود. وزن کم، نصب سریع و قابلیت تعویض آسان از ویژگیهای کلیدی این اتصال پلاستیکی میباشد.
معرفی زانویی 12 دو سر شیلنگخور

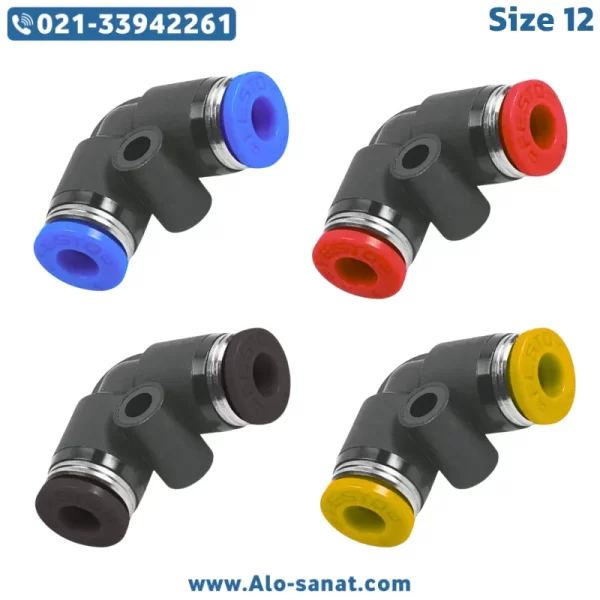

زانویی 12 دو سر شیلنگخور یک رابط زاویهای از نوع Push-In است که دو شیلنگ سایز ۱۲ میلیمتری را در یک زاویه استاندارد ۹۰ درجه به یکدیگر متصل میکند. این نوع فیتینگ پنوماتیک در انواع نمودارهای هوای فشرده با عنوان Pneumatic Elbow Coupler 12 معرفی میشود و وظیفه اصلی آن اصلاح مسیر شیلنگ در فضاهای محدود است. ساختار داخلی شامل حلقه فلوگیر با جنس فولاد فنری و اورینگ آببند Rubber Seal میباشد. طراحی ظاهری این اتصال پلاستیکی به گونهای است که سطح مقطع جریان هوا را حفظ کرده و از افت فشار جلوگیری میکند. رنگبندی متنوع مانند آبی، مشکی و قرمز برای شناسایی خطوط در محیطهای صنعتی به کار میرود. برندهای بدون نام چینی و CDC کرهای از رایجترین تولیدکنندگان این مدل فیتنگ هستند.
مزایا استفاده از زانویی 12 دو سر شیلنگخور
استفاده از زانویی پنوماتیک باعث افزایش عمر شیلنگ در مناطقی میشود که خم زیاد به جداره شیلنگ آسیب میزند. یکی از مهمترین مزیتهای این اتصال پلاستیکی نصب بدون ابزار و سرعت بالای مونتاژ است. وزن پایین آن نیز بار مکانیکی روی تابلو ابزار دقیق و اتصالات کناری را کاهش میدهد. همچنین با بهرهگیری از واشر اورینگی و حلقه قفل داخلی، نشتی هوا به حداقل میرسد که باعث کاهش مصرف انرژی کمپرسور میشود. در سیستمهایی که مسیر لولهکشی حجم زیادی از پیچوخم دارد، استفاده از رابط زانویی بسیار اقتصادی است و در تعمیرات نگهداری نیز تعویض آن راحت میباشد.
جنس و ساختار فیتینگ زانویی 12 دو سر شیلنگخور
بدنه این فیتینگ از پلیآمید (PA) یا پلیاستال (POM) تولید میشود که مقاومت ضربهای و پایداری حرارتی مناسبی دارد. حلقه قفلگیر با دندانههای نگهدارنده از فولاد فنری ساخته شده تا شیلنگ را بدون لغزش محکم کند. اورینگ از جنس NBR یا EPDM در پشت حلقه قرار میگیرد و آببندی جریان را کامل محافظت میکند. دهانه ورودی به شکل مخروطی طراحی شده تا شیلنگ در هنگام نصب سریع هدایت شود. این اتصال پلاستیکی مشابه رابط مستقیم هوا عمل میکند با این تفاوت که زاویهدهی دقیق را فراهم میسازد.
عملکرد مکانیزم قفل داخلی زانویی 12
در این اتصال، شیلنگ هنگام ورود از دهانه مخروطی عبور کرده و به حلقه فلوگیر برخورد میکند. دندانههای حلقه سطح بیرونی شیلنگ را درگیر کرده و با فشار هوا محکمتر میشوند. اورینگ داخلی مانع خروج هوا میشود. تکنسین برای آزادسازی شیلنگ باید حلقه Push را فشار دهد تا دندانهها آزاد شوند. این مکانیزم مناسب پروژههایی با لرزش مداوم و ضربههای فشار است.
سازگاری زانویی پنوماتیک 12 دو سر شیلنگخور
سازگار با شیلنگهای:
PU (پلییورتان)
PA (پلیآمید)
این شیلنگها از رایجترین انواع در سیستمهای پنوماتیک نیمهسنگین هستند. اندازه ۱۲ میلیمتر برای مسیرهای اصلی توزیع باد مناسب است.
رنگبندی کاربردی در سیستمهای صنعتی
آبی: هوای خشک
قرمز: هوای روغنی
سفید: کنترل حساس
مشکی: عمومی
نارنجی: تست فشار
این کدگذاری تعمیرات و عیبیابی را سریعتر میکند.
نکات نصب زانویی 12 دو سر شیلنگخور
لبه شیلنگ باید با کاتر تیز برش داده شود.
ورود کامل شیلنگ تا انتها الزامی است.
پس از نصب، آزمایش کشش دستی ضروری است.
از خم زیاد در محل اتصال خودداری کنید.
نکات نگهداری دورهای
بازرسی اورینگ
بررسی ترکخوردگی بدنه
تست نشتی با کف صابون
تعویض در صورت سایش حلقه قفل
نکات ایمنی هنگام جداسازی
قطع جریان هوا قبل از جداسازی ضروری است.
فشار بالا در صورت جداسازی ناگهانی خطرناک است.
تفاوت فیتینگهای زاویهای با فیتینگهای مستقیم
فیتینگ مستقیم برای مسیر خطی استفاده میشود.
فیتینگ Z تغییر زاویه کوچک ایجاد میکند.
زانویی زاویه دقیق استاندارد ایجاد میکند.
فیتینگ بینراهی طول مسیر را بیشتر میکند.
هرکدام کاربرد طراحی متفاوتی دارند.
تأثیر کیفیت اتصال بر سیستم پنوماتیک
اتصال بیکیفیت باعث:
نشتی
گرمشدن کمپرسور
کاهش سرعت سیلندر
کاهش راندمان
مصرف برق بیشتر
میشود.
بنابراین انتخاب کیفیت مناسب بسیار حیاتی است.
کاربردهای صنعتی زانویی 12 دو سر شیلنگخور
تابلو ابزار دقیق
صنایع چاپ
رباتهای صنعتی سبک
دستگاه بستهبندی
سیلندرهای میانحجمی
سیستم دمنده با فشار متوسط
جزئیات فنی زانویی 12 دو سر شیلنگخور
برند: Unbranded / CDC Korea
سایز شیلنگ اتصال: ۱۲ میلیمتر
جنس بدنه: پلیآمید صنعتی
جنس حلقه قفل: فولاد فنری
جنس اورینگ: NBR/EPDM
حداکثر فشار: ۱۰ بار
حداکثر دما: ۶۰ درجه سانتیگراد
نوع سیال: هوای فشرده
مکانیزم اتصال: Push-In
افت فشار: بسیار کم
وزن: سبک صنعتی
افت فشار و نقش طراحی داخلی
سطح مقطع داخلی فیتینگ بهگونهای طراحی شده تا جریان هوا بدون تلاطم عبور کند.
این طراحی باعث افزایش سرعت سیلندر و تضمین تحریک بهموقع عملگرهای پنوماتیک میشود.
روشهای تست نشتی
استفاده از کف صابون
استفاده از مانومتر
مقایسه فشار در طول زمان
نشتی کوچک هزینه برق کمپرسور را افزایش میدهد.
سیگنالهای خرابی
صدای هیس
افزایش دمای کمپرسور
کاهش راندمان سیستم
سفت شدن شیلنگ
رها شدن ناخواسته شیلنگ
مشکلات رایج در مسیر پنوماتیک
خشک شدن اورینگ
سایش حلقه دندانهای
فشار ضربهای
خم زیاد شیلنگ
تنش کششی
دلایل انتخاب اتصال پلاستیکی بهجای فلزی
وزن کمتر
قیمت پایینتر
نصب سادهتر
عدم نیاز به تفلنی
مقاومت در برابر خوردگی رطوبتی
جمعبندی
زانویی 12 دو سر شیلنگخور یکی از اتصالات کلیدی سیستمهای پنوماتیک است که با طراحی Push-In، آببندی اورینگی و قفل مکانیکی داخلی عملکرد دقیق و بدون نشتی ارائه میدهد. سرعت نصب بالا، مدیریت مناسب مسیر شیلنگ و جلوگیری از شکستگی از مهمترین مزایای این اتصال هستند. استفاده صحیح از این فیتینگ موجب افزایش راندمان خطوط تولید، کاهش مصرف انرژی و بهبود طول عمر تجهیزات پنوماتیکی میشود.
سوالات متداول (FAQ)
آیا زانویی ۱۲ برای فشار بالای ۱۲ بار مناسب است؟
توصیه نمیشود؛ بهتر است از مدلهای تقویتشده استفاده شود.آیا این اتصال مناسب شیلنگ PVC است؟
برای PU و PA پیشنهاد میشود؛ PVC انعطاف کمتر دارد.آیا این فیتینگ نیاز به چسب یا بست دارد؟
خیر، مکانیزم قفل داخلی کافی است.نشتی پس از مدتی طبیعی است؟
در صورت نگهداری صحیح خیر؛ نشتی نشانه خرابی اورینگ است.آیا میتوان از این اتصال در فضای باز استفاده کرد؟
بله، اما UV ممکن است در بلندمدت باعث تردی بدنه شود.
