رابط پنوماتیک واسط 8 (بینراهی) یکی از فیتینگهای مهم در سیستمهای اتوماسیون صنعتی و ابزار دقیق است که برای اتصال دو شیلنگ پنوماتیک سایز 8 در مسیر انتقال باد مورد استفاده قرار میگیرد. این اتصال پلاستیکی Push-In بدون نیاز به رزوه، تفلنی یا ابزار خاص نصب شده و تنها با فشار انگشتان در جای خود قفل میشود. طراحی مکانیزم داخلی قفل، حلقه فلوگیر و اورینگ آببندی مدور باعث میشود که هوا بدون نشتی در مسیر جریان یابد. این رابط مستقیم هوا برای افزایش طول مسیر شیلنگ، تعمیر خطوط فرسوده و تغییر آرایش خطوط تولید استفاده میشود. بسیاری از تکنسینهای ابزار دقیق و مهندسان تعمیرات با استفاده از این نوع رابط پنوماتیک، عملکرد سیستم هوای فشرده را پایدار نگه میدارند.
معرفی رابط پنوماتیک واسط 8 (بینراهی)

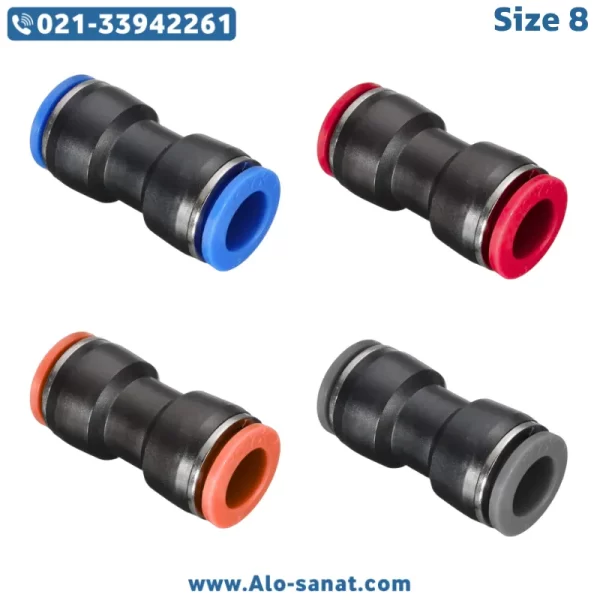

رابط پنوماتیک واسط 8 بهعنوان یک فیتینگ Push-In شناخته میشود که برای اتصال دو شیلنگ سایز 8 میلیمتر به یکدیگر در جریان هوای فشرده بهکار گرفته میشود. این اتصال پلاستیکی در بسیاری از خطوط صنعتی شامل دستگاههای بستهبندی، سیستمهای رنگپاشی، ماشینآلات CNC و تجهیزات مونتاژ بهکار میرود. اتصال Plug & Play آن باعث سهولت نصب شده و مشکلات سنتی مانند نشتی و جداشدگی را به حداقل میرساند. طراحی داخلی مکانیزم قفل شیلنگ بهگونهای است که حلقه فلوگیر (Grip Ring) با دندانههای فنری، شیلنگ را در جای خود محکم میکند و از جداشدگی ناگهانی در اثر فشار جلوگیری مینماید. وجود اورینگ NBR یا EPDM در پشت حلقه موجب آببندی کامل و جلوگیری از خروج هوا میشود. برندهای مختلف داخلی و خارجی از جمله برندهای International Air-Tech و برندهای ایرانی تولیدکننده این فیتینگ هستند و کیفیت آن مستقیماً بر راندمان سیستم تأثیر میگذارد. رنگبندی این اتصال پلاستیکی شامل آبی، مشکی، قرمز، سفید و نارنجی است که گاهی برای کدگذاری خطوط هوایی استفاده میشود. این رابط مستقیم هوا در مستندات صنعتی با عنوان Pneumatic Inline Coupler 8 نیز مشاهده میشود.
مزایا استفاده از رابط پنوماتیک واسط 8
استفاده از رابط پنوماتیک واسط 8 مزایای قابلتوجهی دارد. نخستین مزیت، سرعت نصب بسیار بالا است که زمان توقف خط تولید را کاهش میدهد. دومین مزیت، آببندی کامل توسط اورینگ داخلی است که از اتلاف انرژی و افزایش مصرف برق در کمپرسور جلوگیری میکند. سومین مزیت، عدم استفاده از رزوه یا تفلنی بوده که هزینه جانبی را کاهش میدهد. چهارمین مزیت، طراحی استاندارد دو سر شلنگخور است که قدرت تحمل فشار سیستم را افزایش داده و مانع جداشدگی در حالت لرزش میشود. مزیت دیگر، قابلیت استفاده در خطوط ابزار دقیق، رباتیک سبک، سیستمهای کنترل و تجهیزات پنوماتیکی حساس است. این اتصال پلاستیکی بهدلیل سبک بودن و مقاومت در برابر ضربه، مناسب محیطهای با تغییرات مداوم است.
جنس و ساختار رابط پنوماتیک واسط 8 (بینراهی)
بدنه رابط پنوماتیک واسط 8 از پلیمر صنعتی مهندسیشده مانند پلیآمید و پلیاستال ساخته میشود که مقاومت در برابر فشار و ضربه را تضمین میکند. حلقه فلوگیر داخلی معمولاً از جنس فولاد فنری یا پلیاستال سخت بوده و خاصیت کشسانی و گیرایی بالایی دارد. اورینگ NBR یا EPDM برای آببندی محیط داخلی نقش کلیدی دارد و مانع نشتی هوا میشود. دهانه ورودی شیلنگ مخروطی شکل طراحی شده تا ورود شیلنگ را آسان کند. در هنگام نصب، تنها با فشار انگشت، شیلنگ در محفظه قفل شده و بدون ابزار اضافی ثابت میماند. عدم وجود رزوه و بخش فلزی در این اتصال باعث حذف نیاز به تفلنی و جلوگیری از سایش رزوه میشود.
عملکرد مکانیزم قفل داخلی رابط پنوماتیک واسط 8
وقتی شیلنگ سایز 8 وارد دهانه اتصال میشود، مخروط هدایتکننده شیلنگ را به سمت حلقه فلوگیر هدایت میکند. حلقه با دندانههای ریز خود، سطح شیلنگ را درگیر کرده و با افزایش فشار هوا، قدرت قفل بیشتر میشود. اورینگ در پشت حلقه، هوابندی را کامل کرده و مانع خروج هوا از سیستم میشود. برای جدا کردن شیلنگ، کافی است حلقه آزادکننده (Release Ring) به سمت داخل فشار داده شود تا دندانهها رها شده و شیلنگ آزاد گردد. این طراحی باعث افزایش امنیت و کاهش خطر کندهشدن ناگهانی شیلنگ در فشارهای بالا میشود.
سازگاری رابط پنوماتیک واسط 8 با شیلنگهای پنوماتیک
این اتصال پلاستیکی با شیلنگهای سایز خارجی 8 میلیمتر سازگار است که معمولاً از جنس PU و PA تولید میشوند. این شیلنگها انعطافپذیری مناسب داشته و برای ابزارهای سبک، سیلندرها، نازلها و خطوط کنترل استفاده میشوند. رابط مستقیم هوا با کاهش افت فشار، موجب بهبود سرعت پاسخدهی تجهیزات پنوماتیکی میشود.
رنگبندی و اهمیت آن در خطوط صنعتی
برخی کارخانهها از کدگذاری رنگ برای شناسایی مسیرهای مختلف استفاده میکنند. بهعنوان مثال:
آبی: هوای خشک
قرمز: هوای روغنی
نارنجی: خطوط تست
سفید: مسیرهای حساس
این روش عیبیابی و تعمیر را سریعتر میکند.
نکات نصب رابط پنوماتیک واسط 8
لبه شیلنگ باید صاف و بدون ترک باشد.
ورود شیلنگ باید تا انتهای محفظه انجام شود.
پس از نصب، یک کشش آزمایشی انجام دهید.
برای آزاد کردن، حلقه Release را فشار دهید.
از خمشدن شدید شیلنگ اجتناب کنید.
روشهای نگهداری دورهای
بررسی دورهای حلقه فلوگیر
کنترل خشکنشدن اورینگ
تست نشتی با کف صابون
بررسی سلامت پوست شیلنگ
در صورت مشاهده خشکی اورینگ، فیتینگ تعویض شود
نکات ایمنی استفاده
در هنگام فشار بالا، شیلنگ را با زور از اتصال بیرون نکشید.
قبل از جداسازی، جریان هوا را قطع کنید.
در خطوط لرزشی، از بست محافظ استفاده کنید.
تفاوت رابط واسط 8 با سایر فیتینگها
رابط واسط 8 تنها مسیر جریان را مستقیم ادامه میدهد. فیتینگ T جریان را تقسیم کرده و زانویی مسیر را 90 درجه تغییر میدهد. این تفاوت مستقیماً بر افت فشار تأثیرگذار است.
تأثیر کیفیت اتصال روی سیستم پنوماتیک
اتصال بیکیفیت باعث:
نشتی
مصرف برق بیشتر
خرابی کمپرسور
پاسخدهی کند سیلندر
سایش شیلنگ
میشود. خرید برند معتبر ضروری است.
کاربردهای حرفهای رابط پنوماتیک واسط 8
این فیتینگ در موارد زیر کاربرد دارد:
خطوط انتقال باد
سیستمهای ابزار دقیق
ریزکنترلرهای پنوماتیک
پالتیزرهای صنعتی
دستگاههای بستهبندی
خطوط تست صنعتی
سیستمهای چاپ و بادگیری
جزئیات فنی رابط پنوماتیک واسط 8 (بینراهی)
برند: داخلی/International Industry
نوع اتصال: دو سر شلنگخور Push-In
سایز شیلنگ ورودی: 8 میلیمتر
جنس بدنه: پلیآمید مهندسیشده
جنس اورینگ: NBR
جنس حلقه فلوگیر: فولاد فنری
حداکثر فشار کاری: 10 بار
حداکثر دما: 60 درجه سانتیگراد
سطح کاربرد: سبک تا متوسط
آببندی: اورینگی
نصب: بدون ابزار
سیگنالهای خرابی و نشتی
صدای هیس
کاهش قدرت سیلندر
دیر آغاز شدن ضربه پنوماتیکی
گرم شدن کمپرسور
شلشدگی شیلنگ
در این وضعیت تعویض توصیه میشود.
روش تست نشتی
پاشیدن کف صابون روی اتصال
مشاهده حباب
کنترل فشار
لامسه انگشت روی دهانه
در صورت حبابسازی، اتصال نشتی دارد.
مهمترین چالشها
خشکی اورینگ
ساییدگی سطح شیلنگ
آسیب بدنه بر اثر ضربه
بخار روغن بیشازحد
این موارد با نگهداری مناسب قابل کنترل هستند.
جمعبندی
رابط پنوماتیک واسط 8 دو سر شلنگخور یک اتصال پلاستیکی Push-In حرفهای برای انتقال هوای فشرده در خطوط صنعتی است. استفاده از حلقه فلوگیر و اورینگ داخلی، آببندی بدون نشتی و افت فشار را تضمین میکند. این فیتینگ برای افزایش طول شیلنگ، تعمیرات سریع و تغییر مسیر خطوط مناسب بوده و نصب آن بدون ابزار انجام میشود. داشتن برند معبتر و نگهداری دورهای عمر آن را افزایش میدهد. این اتصال پلاستیکی سبک، اقتصادی و قابلاعتماد بوده و انتخاب اول تکنسینها در پروژههای صنعتی محسوب میشود.
سوالات متداول (FAQ)
آیا رابط پنوماتیک واسط 8 نیاز به تفلنی دارد؟
خیر، چون رزوه ندارد و آببندی توسط اورینگ داخلی انجام میشود.آیا قابلیت استفاده در خطوط هوای روغنی را دارد؟
بله، تا زمانی که اورینگ مقاوم باشد.آیا در صورت جدا شدن ناگهانی شیلنگ آسیب ایجاد میشود؟
با استفاده از Ring Release صحیح و قطع فشار این اتفاق نمیافتد.آیا حلقه فلوگیر بعد از مدتی تحلیل میرود؟
در صورت استفاده از شیلنگ سالم خیر، ولی سایش بیشازحد مؤثر است.آیا میتوان برای اتصال سایز متفاوت از آن استفاده کرد؟
خیر، فقط برای سایز 8 طراحی شده است.
