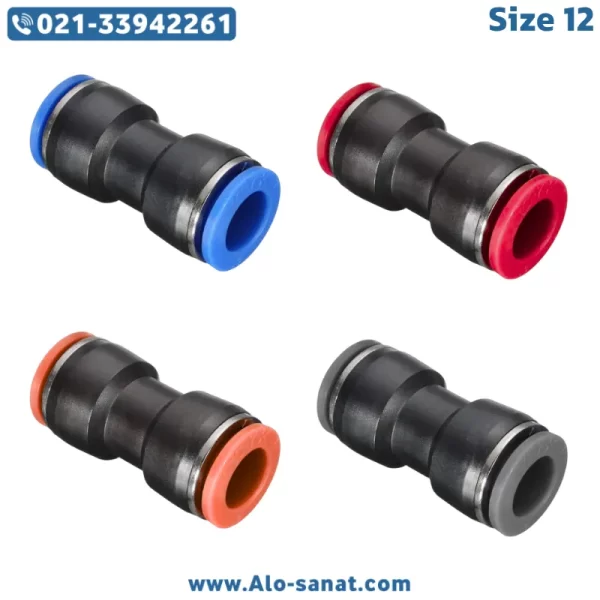

رابط پنوماتیک واسط 12 (بینراهی) یکی از فیتینگهای پرمصرف در سیستمهای پنوماتیک صنعتی است که جهت اتصال دو شیلنگ هماندازه در مسیر انتقال باد مورد استفاده قرار میگیرد. این اتصال پلاستیکی Push-in با مکانیزم قفل داخلی و اورینگ آببند، از خروج هوای فشرده جلوگیری کرده و مانع افت فشار جریان میشود. این رابط مستقیم هوا در صنایع بستهبندی، سیستمهای کنترلی، ابزار دقیق، ربات صنعتی سبک، دستگاههای مونتاژ و خطوط چاپ مورد استفاده قرار میگیرد. استفاده از این رابط پنوماتیک در تعمیرات سریع خطوط، توسعه مسیرهای جدید و افزایش طول شیلنگ بسیار کاربردی است.
معرفی رابط پنوماتیک واسط 12 (بینراهی)
رابط پنوماتیک واسط 12 نوعی فیتینگ دو سر شیلنگخور Push-in است که بهمنظور اتصال مستقیم شیلنگهای سایز ۱۲ میلیمتر در مسیر انتقال باد طراحی شده است. این فیتینگ در مستندات فنی بهعنوان Pneumatic Inline Coupler 12 شناخته میشود. جنس اتصال پلاستیکی از پلیمرهای صنعتی مانند پلیآمید ساخته شده که مقاومت بالایی در برابر ضربه، فشار و فرسایش دارد. مکانیزم قفل داخلی شامل حلقه فلوگیر با دندانههای ریز است که شیلنگ را محکم در جای خود نگه میدارد. اورینگ داخلی NBR یا EPDM در پشت حلقه قفل، آببندی محفظه را تکمیل کرده و مانع خروج هوا میشود. کاربرد این اتصال در سیستمهای پنوماتیکی با نیاز به جریان متوسط تا سنگین بوده و سایز ۱۲ نقش مهمی در مسیرهای توزیع اصلی ایفا میکند. برندهای چینی متفرقه و CDC کره بخشی از تولیدکنندگان رایج این محصول هستند. رنگهای سازنده معمولاً شامل آبی، مشکی، سفید، قرمز یا نارنجی است که برای کدگذاری در پروژههای صنعتی استفاده میشود.
مزایا استفاده از رابط پنوماتیک واسط 12 (بینراهی)
استفاده از این رابط پنوماتیک مزایای متعددی برای تعمیرکاران و تکنسینهای ابزار دقیق دارد. نخستین مزیت، نصب ساده و بدون ابزار است که زمان توقف خط تولید را کاهش میدهد. دومین مزیت، آببندی کامل بهواسطه اورینگ داخلی است که از هدررفتن هوای فشرده جلوگیری میکند. سومین مزیت، مقاومت بالا در برابر لرزش موتورهای صنعتی و شوک فشار است که موجب افزایش ایمنی دستگاهها میشود. چهارمین مزیت، وزن سبک اتصال پلاستیکی است که از ایجاد فشار اضافی روی مسیر شیلنگ جلوگیری میکند. پنجمین مزیت، قیمت مناسب و دسترسی آسان در بازار تجهیزات صنعتی ایران است. این رابط مستقیم هوا نقش مهمی در جلوگیری از افت فشار در شیلنگهای طولانی دارد و باعث بهبود زمان پاسخگویی سیستم میشود.
جنس و ساختار رابط پنوماتیک واسط 12 (بینراهی)
بدنه رابط پنوماتیک واسط 12 از پلیمر صنعتی مهندسیشده مانند پلیآمید یا پلیاستال تشکیل شده است که مقاومت بالایی در برابر ضربه و سایش دارد. حلقه فلوگیر داخلی از فولاد فنری یا پلیاستال سخت ساخته میشود که باعث قفل محکم شیلنگ میگردد. اورینگ داخلی NBR در قسمت انتهایی محفظه قرار دارد که از نشتی هوا جلوگیری میکند. ورودی شیلنگ با طراحی مخروطی باعث ورود آسانتر شیلنگ و فعالشدن سریع سیستم قفل میشود. بهدلیل نبود رزوه، نیازی به تفلنی و آببندی اضافه نیست. این اتصال پلاستیکی در مسیرهای با فشار کاری استاندارد کارایی بسیار مطلوبی دارد.
عملکرد مکانیزم قفل داخلی رابط پنوماتیک واسط 12
زمانی که شیلنگ سایز ۱۲ وارد دهانه اتصال میشود، مخروط هدایتکننده انتهای شیلنگ را به سمت حلقه فلوگیر هدایت میکند. حلقه فلوگیر با دندانههای ریز سطح شیلنگ را درگیر کرده و از جداشدگی ناگهانی در اثر فشار جلوگیری میکند. افزایش فشار در سیستم، قدرت قفلکنندگی را بیشتر میکند. اورینگ در پشت حلقه قفل جریان هوا را کاملاً آببندی میکند. برای آزادسازی شیلنگ کافی است حلقه Release به سمت داخل فشرده شود. این موضوع مانع کندهشدن شیلنگ و خطرات احتمالی برای اپراتور میگردد.
سازگاری رابط پنوماتیک واسط 12 با شیلنگهای پنوماتیک
رابط پنوماتیک واسط 12 با شیلنگهای PU و PA که دارای قطر خارجی ۱۲ میلیمتر هستند سازگار است. این شیلنگها معمولاً برای انتقال باد با دبی متوسط و بالا و در سیستمهای کنترل نیوماتیک استفاده میشوند. سازگاری مناسب این اتصال با سایز ۱۲ موجب کاهش افت فشار، افزایش توان دمش و بهبود عملکرد سیلندرهای بزرگ میشود.
رنگبندی و اهمیت آن در خطوط صنعتی
رنگ شیلنگ و اتصال در محیطهای صنعتی اهمیت عیبیابی دارد. رنگبندی پیشنهادی:
آبی: مسیر هوای خشک
قرمز: هوای روغنی
سفید: کنترل حساس
نارنجی: تست فشار
مشکی: مسیرهای فشار زیاد
کدگذاری رنگ باعث افزایش سرعت تعمیرات و کاهش خطای اپراتور میشود.
نکات نصب رابط پنوماتیک واسط 12
نصب صحیح شامل موارد زیر است:
لبه شیلنگ باید صاف باشد.
ورود شیلنگ باید تا انتهای محفظه انجام شود.
برای آزادسازی، حلقه Release باید فشرده شود.
از پیچاندن زاویهای شیلنگ اجتناب شود.
کشیدن آزمایشی بعد از نصب توصیه میشود.
عدم رعایت این موارد احتمال نشتی را افزایش میدهد.
نگهداری و سرویس دورهای
نمونه روشهای نگهداری:
بررسی ماهانه خشکشدن اورینگ
تست نشتی با کف صابون
کنترل سلامت حلقه فلوگیر
مراقبت از ضربه مکانیکی
تعویض اتصال در صورت ترکخوردگی بدنه
این روشها عمر اتصال و شیلنگ را افزایش میدهد.
نکات ایمنی هنگام کار با رابط پنوماتیک واسط 12
در فشار بالا جداکردن شیلنگ ممنوع است. پیش از جداسازی باید جریان باد قطع گردد. استفاده از بست محافظ در محیط لرزشدار توصیه میشود. اگر شیلنگ تحت کشش شدید قرار دارد، زاویه نصب باید اصلاح شود.
تفاوت رابط واسط 12 با سایر فیتینگها
رابط واسط 12 جریان باد را مستقیم منتقل میکند. فیتینگ زانویی مسیر را ۹۰ درجه تغییر میدهد. فیتینگ T مسیر را دوشاخه کرده و برای تغذیه دو سیلندر یا شیر مناسب است. رابط مستقیم هوا افت فشار کمتری دارد و برای مسیرهای اصلی مناسبتر است.
تأثیر کیفیت اتصال در سیستم پنوماتیک
اتصال بیکیفیت باعث:
مصرف بالاتر کمپرسور
گرمشدن موتور
کندشدن سیلندر
کاهش سرعت رلهها
هزینه برق بیشتر
این موارد فشار و کیفیت کاری سیستم را تحت تأثیر قرار میدهند. استفاده از رابطهای مرغوب توصیه میشود.
کاربردهای حرفهای رابط پنوماتیک واسط 12
این فیتینگ برای موارد زیر مناسب است:
مسیرهای اصلی انتقال باد
سیستمهای باد CNC
تجهیزات بادگیری صنعتی
خطوط تغذیه نازلهای دمنده
ماشینآلات بستهبندی
سیستمهای تست فشار
رباتهای سبک صنعتی
لولهکشی پنوماتیک کارخانهای
جزئیات فنی رابط پنوماتیک واسط 12 (بینراهی)
برند: Chinese Unbranded / CDC Korea
نوع اتصال: دو سر شیلنگخور Push-In
سایز شیلنگ ورودی: ۱۲ میلیمتر
جنس بدنه: پلیآمید صنعتی
جنس اورینگ: NBR
حلقه قفل فلو: فولاد فنری
حداکثر فشار کاری: ۱۰ بار
حداکثر دما: ۶۰ درجه سانتیگراد
نوع سیال: هوای فشرده
آببندی: اورینگی داخلی
نصب: بدون ابزار
راندمان عبور هوا: متوسط تا سنگین
افت فشار و اهمیت جلوگیری از نشتی
نشتیهای کوچک باعث هدرشدن انرژی کمپرسور میشود. این موضوع بهمرور زمان باعث افزایش هزینه برق و کاهش عمر موتور کمپرسور میگردد. استفاده از این رابط پلاستیکی Push-in با آببندی دقیق مانع افت فشار میشود.
سیگنالهای خرابی اتصال
صدای هیس
گرمشدن کمپرسور
کاهش قدرت سیلندر
رخداد شوک پنوماتیکی
سفتشدن شیلنگ
در این وضعیت اتصال باید بررسی شود.
روشهای تست نشتی
تست کف صابون رایجترین روش است:
پاشیدن کف
ایجاد حباب نشانه نشتی است
بازکردن شیلنگ و نصب مجدد
اگر نشتی باقی ماند اتصال باید تعویض شود.
مشکلات رایج در مسیرهای پنوماتیکی
خشکی اورینگ
فرسایش شیلنگ
سایش حلقه قفل
آسیب بدنه
خمشدن بیشازحد شیلنگ
این موارد با سرویس دورهای قابل پیشگیری هستند.
جمعبندی
رابط پنوماتیک واسط 12 یک فیتینگ Push-in دو سر شیلنگخور برای انتقال باد در خطوط صنعتی است. طراحی مکانیزم قفل داخلی و اورینگ آببند امکان استفاده بدون نشتی را فراهم میکند. نصب سریع، قیمت اقتصادی، نگهداری آسان و عدم نیاز به ابزار، این اتصال پلاستیکی را به انتخاب اول تکنسینهای ابزار دقیق در پروژههای اتوماسیون صنعتی تبدیل کرده است. با رعایت نکات نصب و نگهداری صحیح، این فیتینگ عمر طولانی و عملکرد قابلاعتمادی خواهد داشت.
سوالات متداول (FAQ)
آیا رابط واسط 12 برای هوای روغنی مناسب است؟
بله، تا زمانی که اورینگ مناسب استفاده شود.آیا این اتصال در فشار بالاتر از ۱۰ بار مناسب است؟
توصیه نمیشود و خطر جداشدگی دارد.آیا حلقه قفل با گذر زمان ضعیف میشود؟
در صورت استفاده از شیلنگ سالم خیر.آیا برای تعمیر مسیر شیلنگ مناسب است؟
بله، بهترین گزینه برای افزایش طول یا اصلاح مسیر است.آیا این فیتینگ نیاز به تفلنی دارد؟
خیر، چون رزوه ندارد و آببندی توسط اورینگ داخلی انجام میشود.
