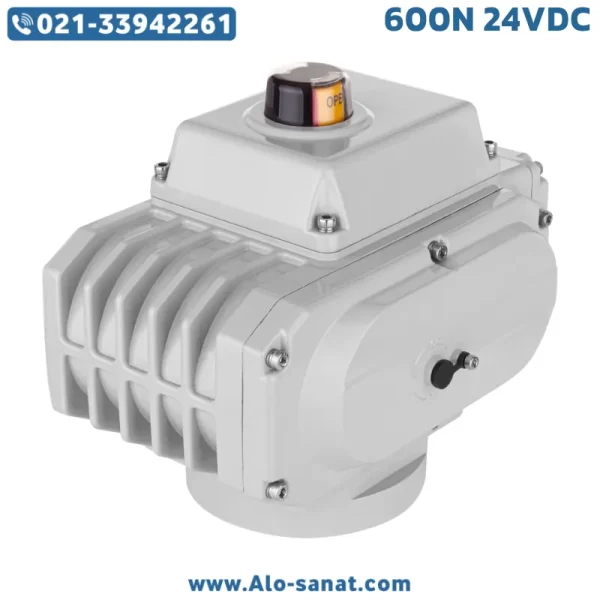

اکچویتور برقی 600 نیوتن 24VDC یکی از عملگرهای موتوری قدرتمند و دقیق در صنایع کنترلی است که وظیفه آن تبدیل انرژی الکتریکی به گشتاور مکانیکی برای باز و بسته کردن شیرهای صنعتی میباشد. این دستگاه با گشتاور خروجی بالا و ولتاژ تغذیه 24 ولت DC، گزینهای ایدهآل برای سیستمهایی است که به عملکرد دقیق، ایمن و بدون نویز نیاز دارند. اکچویتور برقی شیر در این مدل بهصورت ON/OFF عمل میکند، یعنی شیر را یا کاملاً باز و یا کاملاً بسته نگه میدارد، که این ویژگی در کاربردهایی با نیاز به قطع و وصل سریع جریان سیال اهمیت دارد.
عملگر برقی شیر 600 نیوتن 24VDC در ساختار خود از موتور DC با توان بالا و گیربکس کرمدندهای استفاده میکند که با خاصیت خودقفلشوندگی مانع از تغییر وضعیت ولو پس از قطع برق میشود. این اکچویتور با طراحی صنعتی مقاوم، بدنه آلومینیومی ضدخوردگی، سیستم قطع خودکار در انتهای کورس و نمایشگر موقعیت مکانیکی، یکی از قابلاعتمادترین گزینهها در میان عملگرهای برقی صنعتی محسوب میشود.
معرفی اکچویتور برقی 600 نیوتن 24VDC
اکچویتور برقی 600 نیوتن 24VDC یک دستگاه مکانیکی-الکتریکی است که برای کنترل اتوماتیک شیرهای صنعتی مورد استفاده قرار میگیرد. این عملگر برقی شیر از نوع دو حالته (ON/OFF) بوده و برای باز یا بسته کردن کامل ولوها طراحی شده است. ولتاژ تغذیه 24VDC باعث ایمنی بیشتر و مصرف انرژی کمتر میشود و آن را برای محیطهای حساس مانند صنایع غذایی، دارویی یا خطوط فرآیندی اتاق تمیز بسیار مناسب میسازد.
در این اکچویتور برقی، نیروی چرخشی موتور به کمک گیربکس چندمرحلهای به گشتاور بالای 600 نیوتنمتر تبدیل میشود تا بتواند شیرهای سایز متوسط تا بزرگ را در فشارهای کاری بالا به حرکت درآورد. طراحی گیربکس بهگونهای است که در زمان خاموشی، ولو در موقعیت خود قفل میشود و از هرگونه حرکت ناخواسته جلوگیری میگردد.
این عملگر موتوری دارای حد نهایی (Limit Switch) برای کنترل دقیق موقعیت انتهایی باز و بسته است و مجهز به محافظ حرارتی برای جلوگیری از افزایش دمای موتور در کارکردهای طولانیمدت میباشد. اکچویتور برقی 600 نیوتن 24VDC را میتوان بهطور مستقیم با تابلوهای کنترلی DC یا PLCها ترکیب کرد و از طریق فرمانهای دیجیتال، کنترل اتوماتیک جریان سیال را انجام داد.
مزایای استفاده از اکچویتور برقی 600 نیوتن 24VDC
استفاده از اکچویتور برقی 600 نیوتن 24VDC مزایای متعددی برای صنایع مختلف به همراه دارد که در ادامه به مهمترین آنها اشاره میشود:
عملکرد ایمن با ولتاژ پایین: تغذیه 24 ولت DC باعث کاهش خطرات برقگرفتگی و افزایش ایمنی در محیطهای صنعتی میشود.
گشتاور بالا و دقت حرکتی: این عملگر با گشتاور 600 نیوتنمتر قادر است ولوهای بزرگ را در فشارهای بالا با دقت و سرعت مناسب به حرکت درآورد.
کاهش نیاز به تعمیر و نگهداری: طراحی گیربکس با روانکاری دائمی و استفاده از موتور مقاوم در برابر گرما، طول عمر بالایی برای دستگاه فراهم میکند.
امکان نصب در فضاهای محدود: طراحی فشرده و وزن مناسب باعث سهولت نصب و استفاده در خطوط با دسترسی محدود میشود.
سازگاری با سیستمهای اتوماسیون: قابلیت اتصال به PLC و کنترل مرکزی از طریق فرمانهای ON/OFF یا ماژولهای واسط، کنترل کامل از راه دور را ممکن میسازد.
عملکرد بیصدا و پایدار: استفاده از موتور DC و گیربکس دقیق، حرکت نرم و بدون لرزش را تضمین میکند که در سیستمهای حساس مزیت بزرگی محسوب میشود.
جزئیات فنی اکچویتور برقی 600 نیوتن 24VDC
برای انتخاب دقیق و نصب صحیح این عملگر موتوری، آشنایی با مشخصات فنی آن ضروری است:
ولتاژ تغذیه: 24VDC
گشتاور خروجی: 600 نیوتنمتر
نوع عملکرد: ON/OFF (دو حالته)
زاویه حرکت: 0 تا 90 درجه (Quarter Turn)
مدت زمان چرخش کامل: حدود 40 تا 60 ثانیه
درجه حفاظت بدنه: IP65 تا IP67 (بسته به مدل)
جنس بدنه: آلومینیوم آلیاژی ریختهگریشده با پوشش ضدخوردگی
سیستم گیربکس: کرمدندهای خودقفلشونده (Self-Locking Worm Gear)
دمای کاری: از -25 تا +70 درجه سانتیگراد
نحوه نصب: طبق استاندارد ISO 5211 برای اتصال مستقیم به ولو
سیستم محدودکننده: دو عدد Limit Switch قابل تنظیم برای کورس باز و بسته
قابلیت کنترل دستی: مجهز به اهرم اضطراری برای عملکرد دستی در زمان قطع برق
محافظ حرارتی موتور: قطع خودکار در برابر افزایش دمای سیمپیچ
نمایشگر وضعیت: نشانگر مکانیکی روی بدنه جهت مشاهده موقعیت ولو
وزن تقریبی: 6 تا 7 کیلوگرم
کاربرد: مناسب برای ولوهای توپی، پروانهای و کنترل ولوهای جریان سیالات صنعتی
نحوه عملکرد اکچویتور برقی 600 نیوتن 24VDC
اکچویتور برقی 600 نیوتن 24VDC با دریافت فرمان الکتریکی از تابلو کنترل، موتور DC داخلی را فعال میکند. این موتور از طریق گیربکس کرمدندهای، نیروی چرخشی را با گشتاور زیاد به محور خروجی منتقل مینماید. چرخش محور موجب تغییر وضعیت شیر از حالت بسته به باز یا بالعکس میشود.
در انتهای هر مسیر، سوئیچهای محدودکننده بهصورت خودکار مدار برق موتور را قطع میکنند تا از آسیب به اجزای مکانیکی جلوگیری شود. طراحی خاص گیربکس موجب میشود که پس از توقف، محور در جای خود ثابت بماند و هیچ حرکتی حتی تحت فشار جریان سیال رخ ندهد.
این مدل برای کاربردهای با نیاز به کنترل دقیق و پاسخ سریع طراحی شده و در عین حال عملکردی بیصدا و روان دارد. موتور و گیربکس درون محفظهای کاملاً آببندیشده قرار دارند تا از نفوذ گردوغبار و رطوبت جلوگیری شود.
کاربردهای اکچویتور برقی 600 نیوتن 24VDC
اکچویتور برقی 600 نیوتن 24VDC در طیف گستردهای از صنایع به کار گرفته میشود، از جمله:
تأسیسات آب و فاضلاب: کنترل دقیق جریان در خطوط ورودی و خروجی پمپها.
صنایع شیمیایی و پتروشیمی: کنترل ولوهای فرآیندی در خطوط تولید مواد شیمیایی و نفتی.
سیستمهای HVAC: مدیریت جریان هوا یا آب در چیلرها، بویلرها و برجهای خنککننده.
صنایع دارویی و غذایی: عملکرد ایمن در خطوطی که نیاز به ولتاژ پایین و آلودگی صفر دارند.
نیروگاهها و سیستمهای بخار: کنترل ولوهای فشار بالا در خطوط انتقال بخار و آب داغ.
نکات نصب و راهاندازی
پیش از نصب، از سازگاری گشتاور خروجی اکچویتور با گشتاور مورد نیاز ولو اطمینان حاصل کنید.
محور خروجی باید کاملاً با محور ولو همراستا باشد تا از تنش اضافی جلوگیری شود.
جهت چرخش دستگاه را پیش از اتصال نهایی بررسی کرده و در صورت نیاز تنظیم کنید.
اتصالات الکتریکی باید طبق نقشه فنی دستگاه و توسط فرد متخصص انجام گیرد.
برای جلوگیری از نفوذ رطوبت، از گلند کابل ضدآب استفاده شود.
در محیطهای بیرونی از پوشش محافظ برای جلوگیری از تابش مستقیم نور خورشید یا باران استفاده گردد.
نکات نگهداری و سرویس دورهای
هر شش ماه یکبار عملکرد Limit Switchها بررسی شود.
محور خروجی و اتصال به ولو از نظر سایش یا خلاصی کنترل گردد.
اگر صدای غیرعادی از موتور شنیده شد، وضعیت گیربکس و روانکاری آن بررسی شود.
در شرایط کاری سخت، نظافت بدنه و محل نصب بهصورت دورهای انجام گیرد.
عملکرد اهرم دستی اضطراری حداقل ماهی یکبار تست شود تا از سلامت مکانیزم اطمینان حاصل گردد.
تفاوت اکچویتور برقی 24VDC با مدلهای 220VAC
مدل 24 ولت DC در مقایسه با نسخههای 220 ولت AC، مصرف انرژی کمتر، ایمنی بالاتر و قابلیت نصب در محیطهای حساستر دارد. علاوه بر این، مدلهای DC معمولاً در سیستمهایی با تغذیه کنترلی یا باتری پشتیبان مورد استفاده قرار میگیرند تا در صورت قطع برق، عملکرد حیاتی سیستم مختل نشود.
از سوی دیگر، اکچویتورهای AC بیشتر برای کنترل ولوهای بزرگتر یا در محیطهایی با توان مصرفی بالا به کار میروند. انتخاب بین دو مدل به نوع کاربرد، منبع تغذیه و الزامات ایمنی بستگی دارد.
مزایای فنی گیربکس و موتور
در اکچویتور برقی 600 نیوتن 24VDC از گیربکس کرمدندهای با نسبت تبدیل بالا استفاده شده که گشتاور زیاد و حرکت نرم را تضمین میکند. این گیربکس خاصیت خودقفلشوندگی دارد و در صورت خاموشی موتور، وضعیت ولو را بدون تغییر حفظ مینماید. موتور داخلی نیز دارای حفاظت حرارتی بوده و در برابر دمای بالا یا اضافهبار، بهصورت خودکار خاموش میشود تا از سوختن سیمپیچ جلوگیری گردد.
نکات ایمنی در استفاده
همیشه پیش از انجام تعمیر یا بازرسی، برق دستگاه را قطع کنید.
از باز کردن پوشش دستگاه در حالت فعال خودداری کنید.
برای اتصال سیم ارت، حتماً از مسیر استاندارد استفاده شود.
در محیطهای انفجاری یا با گازهای قابل اشتعال، از مدلهای ضدجرقه استفاده گردد.
هرگونه تعمیر یا تنظیم باید توسط نیروی متخصص انجام شود.
پرسش و پاسخ (FAQ)
1. آیا اکچویتور برقی 600 نیوتن 24VDC قابلیت مدولاسیون دارد؟
مدل پایه از نوع ON/OFF است، اما امکان افزودن ماژول کنترلی برای دریافت سیگنال 4-20mA یا 0-10V وجود دارد تا کنترل تدریجی نیز فراهم شود.
2. آیا این اکچویتور برای کارکرد مداوم مناسب است؟
بله، با طراحی مقاوم و موتور DC با راندمان بالا، برای کارکردهای متناوب و حتی پیوسته در سیستمهای صنعتی قابل استفاده است.
3. در صورت قطع برق، وضعیت شیر چگونه خواهد بود؟
به دلیل وجود گیربکس خودقفلشونده، شیر در موقعیت فعلی خود باقی میماند و از تغییر ناخواسته جلوگیری میشود.
4. آیا امکان نصب در محیطهای مرطوب وجود دارد؟
بله، بدنه با درجه حفاظت IP67 ضدآب است و در برابر پاشش یا نفوذ رطوبت مقاوم میباشد.
5. چگونه میتوان اکچویتور را به سیستم PLC متصل کرد؟
با استفاده از ترمینالهای فرمان دیجیتال یا ماژول واسط DC، اکچویتور بهراحتی به PLC متصل میشود و میتوان فرمانهای باز و بسته را از کنترل مرکزی ارسال کرد.
