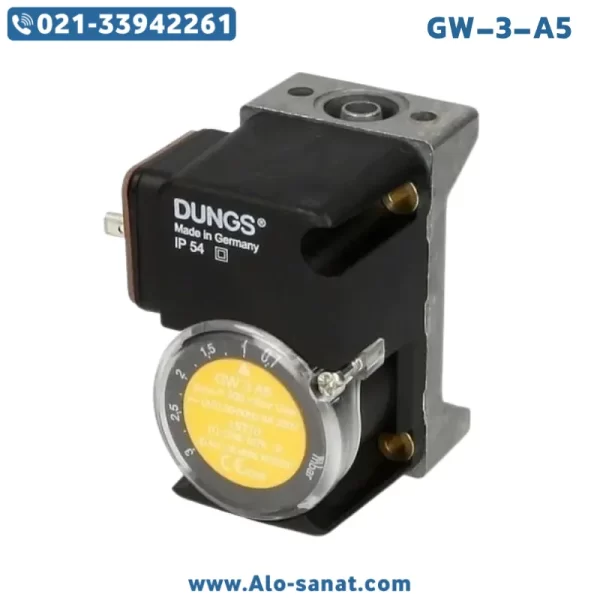

پرشر سوئیچ Dungs مدل GW-3-A5 یکی از دقیقترین تجهیزات کنترل فشار در سیستمهای گاز و هوا است که برای کاربردهای صنعتی حساس طراحی شده است. این مدل با ساختار مکانیکی دقیق و کیفیت ساخت آلمانی، توانایی کنترل فشار در محدوده میلیبار را دارد و به همین دلیل در صنایع مرتبط با احتراق، مشعلهای گازی، دیگهای بخار و سیستمهای تهویه کاربرد گستردهای پیدا کرده است. کلید کنترل فشار Dungs دانگز GW-3-A5 با عملکرد سریع و مطمئن خود، ایمنی و پایداری عملکرد تجهیزات را تضمین میکند و یکی از پرمصرفترین مدلها در میان پرشر سوئیچهای صنعتی محسوب میشود.
پرشر سوئیچ چیست و چه کاربردی دارد؟
پرشر سوئیچ یا کلید کنترل فشار، دستگاهی است که تغییرات فشار گاز، مایع یا هوا را حس کرده و در پاسخ به این تغییرات، مدار الکتریکی را باز یا بسته میکند. در واقع این تجهیز به عنوان یک حسگر مکانیکی عمل میکند که فشار سیستم را تحت نظارت دارد و در صورت افزایش یا کاهش بیش از حد مجاز، از طریق قطع یا وصل جریان برق، مانع از بروز خرابی یا خطر میشود.
در سیستمهای گازی، مانند مشعلها یا خطوط تغذیه گاز، کنترل دقیق فشار بسیار حیاتی است. افت بیش از حد فشار باعث احتراق ناقص و افزایش خطرات ایمنی میشود و افزایش فشار نیز میتواند به تجهیزات آسیب وارد کند. به همین دلیل استفاده از پرشر سوئیچ Dungs دانگز GW-3-A5 برای تضمین ایمنی و پایداری سیستمهای گاز و هوا ضروری است.
پرشر سوئیچهای مکانیکی مانند مدل Dungs GW-3-A5 با استفاده از دیافراگم حساس، نیروی حاصل از فشار را به حرکت مکانیکی تبدیل کرده و باعث تحریک میکروسوئیچ داخلی میشوند تا فرمان قطع یا وصل مدار صادر شود.
معرفی پرشر سوئیچ Dungs GW-3-A5
پرشر سوئیچ Dungs GW-3-A5 یک کلید فشار مکانیکی با حساسیت بالا است که برای کنترل دقیق فشار گاز و هوا در محدودههای بسیار پایین طراحی شده است. این مدل به طور خاص برای سیستمهای احتراق و مشعلهای گازی مورد استفاده قرار میگیرد و با قابلیت تنظیم فشار بین 0.5 تا 3 میلیبار، کنترل دقیقی را فراهم میکند.
این محصول ساخت شرکت Dungs آلمان است؛ شرکتی پیشرو در زمینه تولید تجهیزات کنترل گاز، ایمنی احتراق و سیستمهای خودکار گازی. مدل GW-3-A5 از جمله محصولات سری GW است که با طراحی فشرده، دقت بالا و پایداری طولانیمدت شناخته میشود.
بدنه مقاوم، دیافراگم باکیفیت از جنس NBR مقاوم در برابر گاز، و فنر تنظیم دقیق از ویژگیهای کلیدی این مدل هستند. همچنین سوئیچ دارای درجه حفاظت IP54 است که آن را در برابر رطوبت و گردوغبار مقاوم میسازد. عملکرد مکانیکی این پرشر سوئیچ باعث شده که بدون نیاز به برق تغذیه مستقل، به صورت کاملاً ایمن کار کند.
مزایای استفاده از پرشر سوئیچ Dungs GW-3-A5
استفاده از پرشر سوئیچ دانگز GW-3-A5 مزایای متعددی برای صنایع مختلف دارد که در ادامه به مهمترین آنها اشاره میشود:
دقت بسیار بالا: این مدل با قابلیت کنترل فشار در محدوده میلیبار، برای سیستمهای حساس مانند مشعلها و بویلرها ایدهآل است.
ایمنی تضمینشده: قطع سریع جریان در صورت تغییر ناگهانی فشار از خطرات احتمالی جلوگیری میکند.
طول عمر بالا: قطعات داخلی با متریال مقاوم در برابر گاز، رطوبت و حرارت ساخته شدهاند.
نصب آسان: طراحی فشرده و اتصالات استاندارد باعث سهولت در نصب در سیستمهای مختلف میشود.
عدم نیاز به تغذیه خارجی: مکانیزم کاملاً مکانیکی بدون نیاز به برق مجزا.
مناسب برای محیطهای صنعتی: عملکرد پایدار حتی در شرایط دمایی و محیطی سخت.
جزئیات فنی پرشر سوئیچ دانگز Dungs GW-3-A5
برند: Dungs (دانگز)
مدل: GW-3-A5
نوع عملکرد: کلید کنترل فشار مکانیکی (Mechanical Pressure Switch)
نوع سیال کاری: گاز طبیعی و هوا (Gas & Air)
محدوده فشار قابل تنظیم: 0.5 تا 3 میلیبار (mbar)
حداکثر فشار مجاز: 500 میلیبار (Overpressure)
ولتاژ قابل تحمل میکروسوئیچ: 250V AC – 10A
نوع اتصال: رزوه G1/8 یا نازل فشاری Ø6mm
جنس بدنه: پلاستیک فشرده تقویتشده با الیاف شیشه (Glass Fiber Reinforced PA)
جنس دیافراگم: NBR مقاوم در برابر گاز و رطوبت
درجه حفاظت: IP54 (ضد گردوغبار و مقاوم در برابر رطوبت)
دمای کاری محیط: از -15 تا +70 درجه سانتیگراد
استاندارد ساخت: EN 1854 / CE Approved
وزن تقریبی: حدود 120 گرم
کاربردها: مشعلهای گازی، بویلرها، سیستمهای تهویه مطبوع، خطوط گاز شهری، کمپرسورها، کنترل جریان هوا.
نحوه عملکرد پرشر سوئیچ Dungs GW-3-A5
در طراحی پرشر سوئیچ Dungs GW-3-A5 از دیافراگمی بسیار حساس استفاده شده است. این دیافراگم در تماس مستقیم با فشار گاز یا هوا قرار دارد. زمانی که فشار از محدوده تنظیمشده تجاوز میکند یا کمتر میشود، دیافراگم جابجا شده و باعث تحریک میکروسوئیچ داخلی میشود. این میکروسوئیچ با تغییر وضعیت خود، مدار فرمان الکتریکی را باز یا بسته کرده و در نتیجه عملکرد دستگاههای وابسته را کنترل میکند.
فرایند کار این دستگاه سریع، دقیق و تکرارپذیر است. با وجود طراحی مکانیکی، واکنش سوئیچ نسبت به تغییر فشار بسیار حساس بوده و در محدوده میلیبار نیز بهخوبی عمل میکند.
کاربردهای صنعتی پرشر سوئیچ Dungs GW-3-A5
مدل GW-3-A5 از برند Dungs بهطور ویژه برای کاربردهایی طراحی شده است که نیاز به کنترل دقیق فشار در محدوده بسیار پایین دارند. مهمترین موارد استفاده از این سوئیچ عبارتاند از:
کنترل فشار گاز در مشعلهای گازی و بویلرهای صنعتی
نظارت بر فشار هوا در سیستمهای تهویه مطبوع و احتراق
حفاظت از خطوط گاز در سیستمهای توزیع
استفاده در کمپرسورها و پمپهای گازی برای جلوگیری از نوسانات فشار
سیستمهای ایمنی احتراق برای قطع گاز در مواقع اضطراری
تفاوت مدل Dungs GW-3-A5 با سایر مدلها
سری GW از پرشر سوئیچهای Dungs شامل مدلهایی مانند GW-10-A4، GW-50-A5 و GW-3-A5 است که در محدوده فشارهای متفاوت کار میکنند. مدل GW-3-A5 مخصوص فشارهای بسیار پایین تا 3 میلیبار است و برای سیستمهایی که دقت بالا و واکنش سریع نیاز دارند، گزینهای بینظیر محسوب میشود.
در مقایسه با مدل GW-50-A5، مدل GW-3-A5 حساستر است اما فشار کاری کمتری را تحمل میکند. بنابراین در سیستمهای احتراق با فشار پایین، مانند مشعلهای خانگی یا تجهیزات تهویه گازی، انتخاب بهتری به شمار میرود.
نحوه نصب و نکات نگهداری پرشر سوئیچ Dungs
برای عملکرد بهینه پرشر سوئیچ Dungs GW-3-A5 باید دستورالعملهای نصب و نگهداری به دقت رعایت شود:
نصب در جهت جریان صحیح: جهت فلش روی بدنه باید مطابق با جهت جریان گاز یا هوا باشد.
مکان نصب: در محلهای خشک، بدون لرزش و دور از حرارت مستقیم نصب شود.
تست و تنظیم: پس از نصب، با استفاده از فشارسنج دقیق، نقطه قطع و وصل را تنظیم کنید.
نگهداری دورهای: هر 6 ماه یک بار عملکرد مکانیکی و سلامت دیافراگم بررسی شود.
تمیزی خطوط گاز: از وجود ذرات یا رطوبت در مسیر گاز جلوگیری کنید تا طول عمر دستگاه افزایش یابد.
نکات ایمنی هنگام استفاده از پرشر سوئیچ Dungs
در هنگام نصب از دستکاری بیمورد پیچ تنظیم خودداری شود.
سوئیچ فقط برای گازهای غیرخورنده مناسب است.
هنگام سرویس یا تعویض، سیستم باید بدون فشار باشد.
کابل و اتصالات باید مطابق با استانداردهای ایمنی CE نصب شوند.
از باز کردن دستگاه در شرایط کاری پرهیز کنید.
جمعبندی
پرشر سوئیچ Dungs GW-3-A5 یکی از بهترین گزینهها برای کنترل فشار گاز و هوا در سیستمهای صنعتی و احتراق است. این مدل با دقت بالا، طول عمر طولانی و عملکرد پایدار در شرایط مختلف، ایمنی سیستمهای گازی را تضمین میکند. طراحی فشرده، مقاومت در برابر رطوبت و عدم نیاز به تغذیه الکتریکی مستقل از دیگر مزایای این محصول آلمانی است.
اگر به دنبال یک کلید کنترل فشار دقیق، مطمئن و استاندارد برای سیستمهای گاز یا هوا هستید، پرشر سوئیچ دانگز Dungs GW-3-A5 انتخابی ایدهآل خواهد بود.
پرسش و پاسخ (FAQ)
1. محدوده تنظیم فشار پرشر سوئیچ Dungs GW-3-A5 چقدر است؟
این مدل قابلیت تنظیم فشار بین 0.5 تا 3 میلیبار را دارد و برای کنترل دقیق فشار گاز یا هوا در محدوده پایین استفاده میشود.
2. آیا این مدل نیاز به منبع تغذیه دارد؟
خیر، عملکرد آن کاملاً مکانیکی است و نیازی به منبع تغذیه مجزا ندارد.
3. آیا میتوان از پرشر سوئیچ Dungs GW-3-A5 در محیطهای مرطوب استفاده کرد؟
بله، با داشتن درجه حفاظت IP54 میتوان از آن در محیطهای نیمهمرطوب استفاده کرد.
4. تفاوت مدل GW-3-A5 با GW-10-A4 در چیست؟
تفاوت در محدوده فشار کاری است؛ مدل GW-3-A5 برای فشارهای پایینتر و مدل GW-10-A4 برای فشارهای تا 10 میلیبار طراحی شده است.
5. در صورت خرابی دیافراگم چه باید کرد؟
دیافراگم از جنس NBR است و در صورت خرابی باید توسط تکنسین مجاز تعویض شود تا از نشت گاز جلوگیری گردد.
