پرشر سوئیچ Dungs GW-50-A6 یکی از محصولات پیشرفته و دقیق برند معتبر دانگز آلمان (Dungs) است که برای کنترل فشار گاز و هوا در محدوده میلیبار طراحی شده است. این تجهیز با حساسیت بالا و عملکرد قابل اعتماد، در سیستمهای احتراق صنعتی، مشعلهای گازی، دیگهای بخار، تجهیزات تهویه مطبوع و خطوط گاز طبیعی کاربرد دارد. وظیفه اصلی این پرشر سوئیچ، نظارت بر فشار و ارسال فرمان قطع یا وصل به سیستم در صورت خروج فشار از محدوده مجاز است. طراحی مکانیکی دقیق، بدنه مقاوم در برابر رطوبت و ارتعاش، و استانداردهای ایمنی اروپایی از ویژگیهای کلیدی این مدل هستند.
پرشر سوئیچ چیست و چگونه عمل میکند؟
پرشر سوئیچ (Pressure Switch) یا کلید کنترل فشار، یکی از تجهیزات حیاتی در سیستمهای گازی و هوایی است که با هدف حفاظت و کنترل ایمنی فشار سیال طراحی میشود. اساس عملکرد آن بر پایهی حس تغییرات فشار و انتقال آن به یک مدار الکتریکی است. هنگامی که فشار از حد تعیینشده کمتر یا بیشتر شود، پرشر سوئیچ با تحریک میکروسوئیچ داخلی، مدار الکتریکی را باز یا بسته کرده و از بروز خطرات احتمالی جلوگیری میکند.
در نوع مکانیکی مانند Dungs GW-50-A6، دیافراگمی حساس در برابر تغییرات فشار گاز یا هوا وجود دارد. این دیافراگم، تغییرات فشار را به نیروی مکانیکی تبدیل کرده و فنر تنظیم را جابجا میکند. نتیجهی این جابجایی، تحریک یک میکروسوئیچ است که باعث ارسال سیگنال به کنترلر یا قطع مدار میشود.
پرشر سوئیچهای برند Dungs به دلیل دقت بالا، سرعت واکنش مناسب و دوام طولانی، گزینهای ایدهآل برای سیستمهایی هستند که کنترل دقیق فشار در محدوده میلیبار را نیاز دارند.

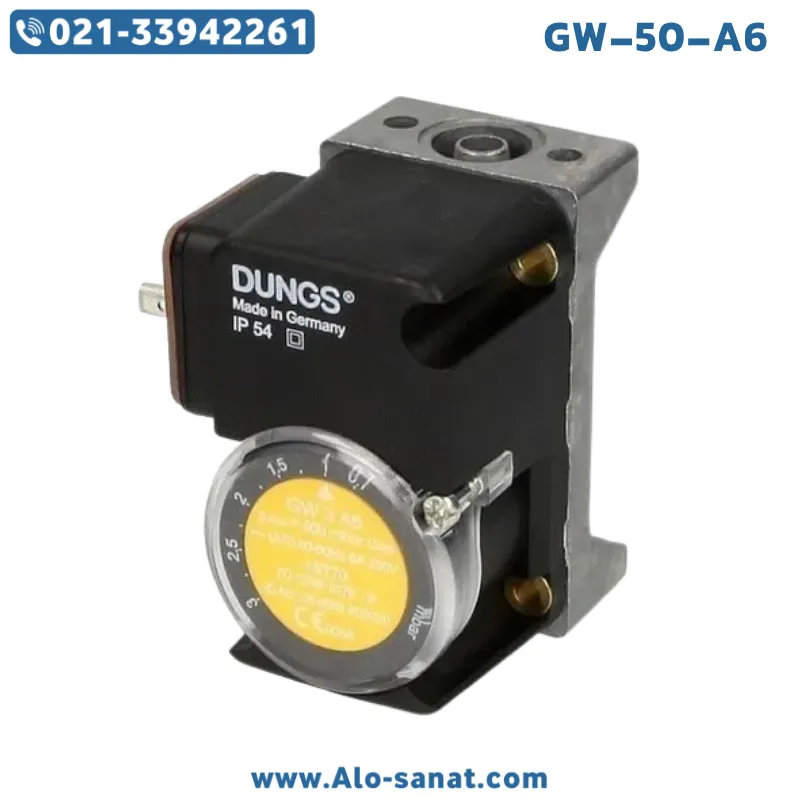

معرفی پرشر سوئیچ Dungs GW-50-A6
مدل GW-50-A6 از برند Dungs نسخهای بهبودیافته از سری A5 است که با دقت بیشتر، محدوده تنظیم بهتر و دوام بالاتر طراحی شده است. این مدل مخصوص کنترل فشار گاز و هوا تا محدوده 50 میلیبار است و برای نظارت ایمن در سیستمهای احتراق صنعتی به کار میرود.
پرشر سوئیچ دانگز GW-50-A6 با ساختار کاملاً مکانیکی و بدون نیاز به برق تغذیه مجزا کار میکند. عملکرد آن بهصورت ایمن و دقیق بوده و با استفاده از فنر تنظیم حساس، امکان تعیین دقیق نقطه قطع و وصل وجود دارد. بدنهی این دستگاه از مواد مقاوم در برابر حرارت و رطوبت ساخته شده است و دارای درجه حفاظت IP54 میباشد که مقاومت مناسبی در برابر گرد و غبار و پاشش آب فراهم میکند.
از دیگر ویژگیهای برجستهی این مدل، پایداری طولانیمدت، قابلیت تنظیم آسان و مقاومت بالا در شرایط محیطی متغیر است. این ویژگیها باعث شده تا مدل GW-50-A6 یکی از محبوبترین محصولات Dungs در میان مهندسان و تکنسینهای تاسیسات گازی و صنعتی باشد.
مزایای استفاده از پرشر سوئیچ Dungs GW-50-A6
بهکارگیری پرشر سوئیچ Dungs GW-50-A6 در سیستمهای گاز و هوا، مزایای متعددی را برای کاربر و تجهیزات به همراه دارد:
ایمنی بالا در سیستمهای احتراق: جلوگیری از نشت یا افزایش بیش از حد فشار گاز که میتواند منجر به احتراق ناقص یا آسیب تجهیزات شود.
دقت عملکرد میلیباری: این سوئیچ قادر است فشار را در بازهای دقیق (10 تا 50 mbar) کنترل کند.
قابلیت تنظیم ساده و دقیق: به کمک پیچ تنظیم حساس، کاربر میتواند محدوده فشار قطع و وصل را بهراحتی تغییر دهد.
بدون نیاز به منبع تغذیه مستقل: عملکرد مکانیکی دستگاه موجب افزایش اطمینان و کاهش مصرف انرژی میشود.
ساختار مقاوم و ضد ارتعاش: طراحی فشرده و مقاوم بدنه باعث شده تا عملکرد آن حتی در محیطهای صنعتی سنگین نیز پایدار بماند.
استاندارد اروپایی CE و EN 1854: تضمین کیفیت و ایمنی در بالاترین سطح.
جزئیات فنی پرشر سوئیچ دانگز Dungs GW-50-A6
برند: Dungs (دانگز)
مدل: GW-50-A6
نوع عملکرد: پرشر سوئیچ مکانیکی (Mechanical Pressure Switch)
نوع سیال کاری: گاز و هوا (Gas & Air)
محدوده فشار قابل تنظیم: 10 تا 50 میلیبار (mbar)
حداکثر فشار قابل تحمل: 500 میلیبار (Overpressure)
ولتاژ قابل تحمل میکروسوئیچ: 250V AC, 10A
نوع اتصال الکتریکی: ترمینال پیچی با درپوش محافظ
درجه حفاظت بدنه: IP54
دمای کاری محیط: از -15 تا +70 درجه سانتیگراد
جنس دیافراگم: NBR مقاوم در برابر گازهای غیرخورنده
جنس بدنه: پلیآمید تقویتشده با الیاف شیشه (Glass Fiber Reinforced PA)
نوع اتصال به سیستم: رزوه G1/8 یا نازل فشاری Ø6mm
استاندارد ساخت: EN 1854 / CE Approved
وزن تقریبی: حدود 130 گرم
کاربردها: مشعلهای گازی، دیگهای بخار، سیستمهای تهویه مطبوع، پمپهای گاز، خطوط گاز شهری و صنعتی.
عملکرد داخلی پرشر سوئیچ Dungs GW-50-A6
در ساختار داخلی پرشر سوئیچ Dungs GW-50-A6، یک دیافراگم حساس تغییرات فشار را تشخیص داده و نیروی حاصل را به فنر تنظیم منتقل میکند. با تغییر فشار از مقدار تعیینشده، فنر تغییر مکان داده و موجب فعال شدن میکروسوئیچ میشود.
زمانی که فشار از حد تنظیمشده کمتر شود، سوئیچ مدار الکتریکی را قطع کرده و در صورت افزایش مجدد فشار به محدوده مطلوب، مدار را وصل میکند. این فرآیند پیوسته باعث میشود سیستم همیشه در محدوده ایمن فشاری کار کند.
دقت طراحی این مکانیزم موجب شده است که پرشر سوئیچ Dungs حتی در فشارهای بسیار پایین نیز واکنش سریع و دقیق داشته باشد.
کاربردهای صنعتی پرشر سوئیچ Dungs GW-50-A6
مدل GW-50-A6 از برند Dungs برای طیف گستردهای از سیستمهای صنعتی طراحی شده است، از جمله:
مشعلهای گازی صنعتی و خانگی: کنترل فشار گاز ورودی و اطمینان از احتراق کامل.
بویلرها و سیستمهای گرمایشی: جلوگیری از افت یا افزایش بیش از حد فشار گاز.
سیستمهای تهویه مطبوع (HVAC): کنترل فشار جریان هوای احتراق در کانالها.
کمپرسورها و توربینهای گازی: حفظ فشار ایمن در خطوط ورودی و خروجی.
صنایع تولید انرژی و پتروشیمی: نظارت بر فشار خطوط گاز صنعتی در فرآیندهای حساس.
تفاوت مدل Dungs GW-50-A6 با سایر مدلهای سری GW

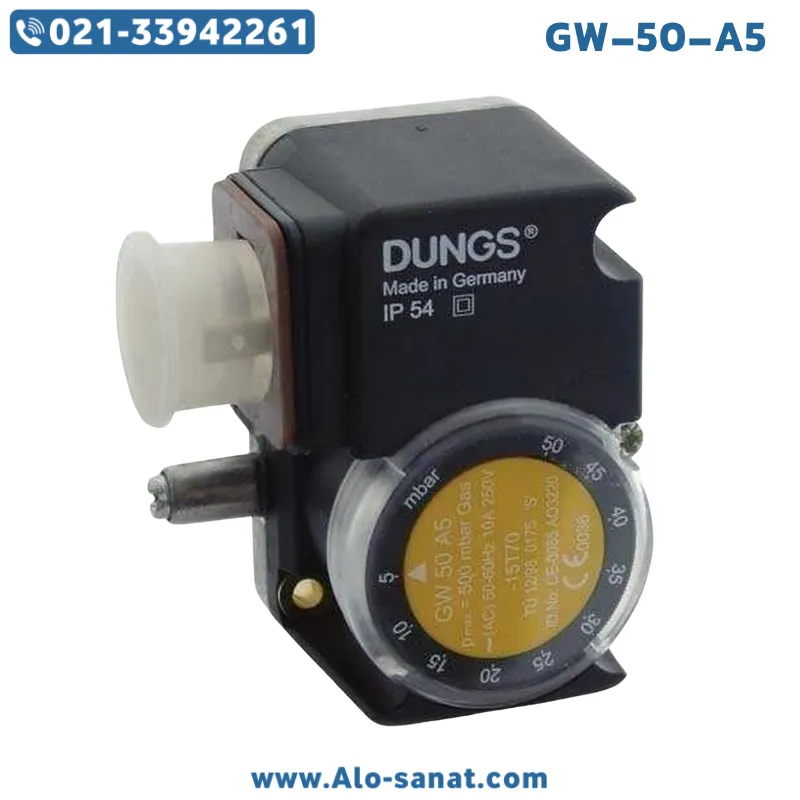

مدل GW-50-A6 در مقایسه با نسخههای قبلی مانند GW-50-A5، از دقت عملکرد بیشتر و مقاومت بالاتر در برابر نوسانات محیطی برخوردار است.
در طراحی A6 از دیافراگم بهینهشده و میکروسوئیچ با حساسیت بالاتر استفاده شده است که باعث افزایش طول عمر و کاهش خطای عملکرد میشود. همچنین، محدوده تنظیم فشار در این مدل دقیقتر و پایدارتر است، که آن را برای کاربردهای صنعتی دقیقتر مناسبتر میکند.
نحوه نصب و نکات نگهداری پرشر سوئیچ Dungs
برای دستیابی به بهترین عملکرد از پرشر سوئیچ Dungs GW-50-A6 رعایت نکات زیر ضروری است:
جهت نصب: حتماً سوئیچ را مطابق با فلش جهت جریان درجشده روی بدنه نصب کنید.
محیط نصب: از نصب دستگاه در معرض لرزش شدید یا رطوبت مستقیم خودداری شود.
اتصالات گاز: پیش از اتصال، خطوط گاز را از هرگونه ذرات یا رطوبت تمیز کنید.
تست اولیه: پس از نصب، با فشارسنج دقیق مقدار فشار قطع و وصل را بررسی و تنظیم کنید.
نگهداری دورهای: هر 6 تا 12 ماه یکبار عملکرد مکانیکی سوئیچ و سلامت دیافراگم بررسی شود.
توصیه میشود در صورت هرگونه افت دقت یا واکنش غیرعادی، پرشر سوئیچ توسط تکنسین مجرب تست و در صورت نیاز تعویض شود.
نکات ایمنی هنگام کار با پرشر سوئیچ Dungs
هرگز سوئیچ را در زمانی که تحت فشار است باز نکنید.
در هنگام تنظیم فشار از ابزار استاندارد و دقیق استفاده کنید.
در سیستمهای حاوی گازهای خطرناک، نصب باید توسط متخصص مجاز انجام شود.
اتصالات الکتریکی باید مطابق با استانداردهای ایمنی EN و CE انجام شوند.
چرا انتخاب پرشر سوئیچ Dungs GW-50-A6؟
محصولی با کیفیت ساخت آلمانی و گواهی CE اروپا.
قابلیت تنظیم آسان فشار برای استفاده در پروژههای متنوع.
مقاومت بالا در برابر دما و رطوبت.
بدون نیاز به تغذیه الکتریکی خارجی، عملکرد صرفاً مکانیکی و قابل اعتماد.
قابل استفاده در محیطهای صنعتی سنگین با لرزش یا نوسانات دما.
به دلیل ترکیب دقت بالا، طول عمر زیاد و قیمت اقتصادی نسبت به عملکرد، این مدل یکی از پرطرفدارترین پرشر سوئیچهای سری GW محسوب میشود.
جمعبندی
پرشر سوئیچ Dungs GW-50-A6 یک تجهیز صنعتی با دقت میلیباری و طراحی کاملاً مهندسیشده برای کنترل ایمن فشار گاز و هوا است. این مدل با ساختار مکانیکی مقاوم، عملکرد پایدار، و قابلیت تنظیم حساس، گزینهای ایدهآل برای سیستمهای احتراق صنعتی، مشعلهای گازی و تجهیزات تهویه مطبوع به شمار میرود.
استفاده از پرشر سوئیچ دانگز GW-50-A6 موجب افزایش ایمنی، کاهش ریسک نشت یا احتراق ناقص و بهینهسازی عملکرد سیستمهای گازی خواهد شد.
پرسش و پاسخ (FAQ)
1. محدوده فشار قابل تنظیم پرشر سوئیچ Dungs GW-50-A6 چقدر است؟
این مدل برای محدوده 10 تا 50 میلیبار طراحی شده و بهصورت دقیق قابل تنظیم است.
2. آیا پرشر سوئیچ Dungs GW-50-A6 نیاز به برق تغذیه دارد؟
خیر، این مدل کاملاً مکانیکی است و تنها از طریق میکروسوئیچ داخلی عمل میکند.
3. آیا این مدل برای گاز مایع (LPG) قابل استفاده است؟
بهصورت استاندارد برای گاز طبیعی طراحی شده، اما در صورت نیاز باید نوع دیافراگم و متریال با LPG سازگار باشد.
4. تفاوت مدل GW-50-A6 با GW-10-A4 چیست؟
مدل A6 محدوده فشار بالاتری دارد (50 میلیبار در مقابل 10 میلیبار) و برای سیستمهای صنعتی با فشار متوسط مناسبتر است.
5. آیا این پرشر سوئیچ قابلیت نصب در فضای باز را دارد؟
بله، با درجه حفاظت IP54 میتواند در محیطهای نیمهمرطوب و دارای گردوغبار نصب شود، اما باید از تابش مستقیم آفتاب محافظت گردد.
