پرشر سوئیچ Dungs مدل GW-3-A4 یکی از دقیقترین و پرکاربردترین تجهیزات کنترلی در سیستمهای گازی و هوایی است که برای نظارت بر فشار و اطمینان از ایمنی عملکرد مشعلها، بویلرها و سیستمهای احتراق صنعتی طراحی شده است. این سوئیچ فشار با حساسیت بالا و قابلیت تنظیم دقیق در محدوده فشارهای بسیار پایین (میلیبار) توانسته است در صنایع گاز، تهویه و احتراق جایگاه ویژهای پیدا کند. ساخت باکیفیت شرکت Dungs آلمان موجب شده تا این مدل در شرایط مختلف دما و فشار، عملکردی پایدار و طولعمر بالا داشته باشد. در ادامه، جزئیات کامل و فنی این تجهیز را با نگاهی صنعتی بررسی میکنیم.
پرشر سوئیچ چیست و چگونه کار میکند؟
پرشر سوئیچ یا کلید کنترل فشار، یکی از مهمترین تجهیزات اندازهگیری و ایمنی در سیستمهای صنعتی است که وظیفه آن نظارت بر سطح فشار و ارسال فرمان قطع یا وصل به سیستم کنترلی یا شیر برقی میباشد. در واقع، هنگامی که فشار گاز یا هوا از مقدار تنظیمشده تجاوز کند یا کمتر شود، سوئیچ فشار به صورت خودکار عمل کرده و مدار الکتریکی را باز یا بسته میکند.
در سیستمهای گازی، این عملکرد اهمیت حیاتی دارد زیرا کنترل دقیق فشار میتواند از نشت، انفجار یا عملکرد ناقص مشعل جلوگیری کند.
مدلهای مختلف پرشر سوئیچ مانند Dungs GW-3-A4 بر اساس اصول مکانیکی و دیافراگمی کار میکنند؛ در این نوع، تغییر فشار بر روی دیافراگم باعث حرکت مکانیکی و در نهایت تحریک میکروسوئیچ داخلی میشود.

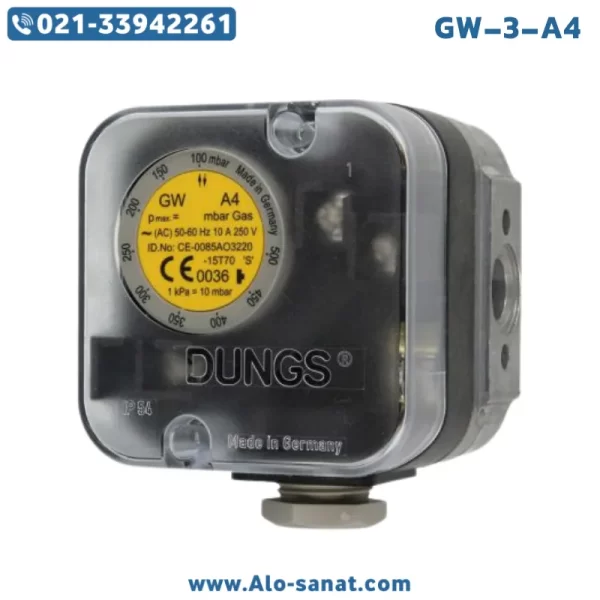

معرفی پرشر سوئیچ Dungs GW-3-A4
پرشر سوئیچ Dungs GW-3-A4 یکی از محصولات تخصصی برند معتبر Dungs آلمان است که برای کنترل فشار گاز طبیعی، هوا و سایر گازهای غیرخورنده طراحی شده است. این مدل در محدوده فشار پایین، یعنی از 0.5 تا 3 میلیبار، فعالیت میکند و به همین دلیل در سیستمهایی که نیاز به کنترل دقیق فشارهای جزئی دارند، بهویژه در مشعلهای گازی، بویلرها و سیستمهای احتراق صنعتی، استفاده میشود.
بدنه مقاوم و آببندی عالی این دستگاه باعث شده که در محیطهای صنعتی و دارای نوسان دما و رطوبت نیز عملکرد مطمئنی ارائه دهد. سوئیچ GW-3-A4 از نوع دیافراگمی بوده و مکانیزم عملکرد آن بر پایه اختلاف فشار است؛ زمانی که فشار از حد مجاز بیشتر یا کمتر شود، سوئیچ بهصورت آنی مدار فرمان را تغییر داده و مانع از خطرات احتمالی میشود.
از دیگر ویژگیهای بارز این محصول میتوان به قابلیت نصب آسان، پایداری طولانیمدت، و دقت بالای تنظیم اشاره کرد. این پرشر سوئیچ مطابق با استانداردهای اروپایی EN 1854 ساخته شده و ایمنی کامل در برابر ارتعاش و نشت گاز را تضمین میکند.
مزایای استفاده از پرشر سوئیچ Dungs GW-3-A4
استفاده از پرشر سوئیچ دانگز مدل GW-3-A4 مزایای متعددی دارد که آن را به انتخابی ایدهآل برای سیستمهای حساس گازی و هوایی تبدیل کرده است:
دقت میلیبار: این مدل با قابلیت کنترل فشار در محدوده بسیار پایین (0.5 تا 3 mbar) برای سیستمهای حساس به فشار ایدهآل است.
ایمنی بالا: قطع و وصل سریع جریان در صورت بروز خطا از خطرات جدی مانند نشت گاز یا احتراق ناقص جلوگیری میکند.
دوام و پایداری عملکرد: قطعات داخلی با متریال مقاوم در برابر گاز و رطوبت ساخته شدهاند تا طول عمر تجهیز افزایش یابد.
قابلیت تنظیم آسان: پیچ تنظیم دقیق فشار به تکنسین اجازه میدهد نقطه قطع و وصل را بهصورت دقیق تنظیم کند.
سازگاری گسترده: قابل استفاده در بویلرها، مشعلهای گازی، تهویه صنعتی و سیستمهای فشار هوای کنترلشده.
ساخت آلمان با استاندارد CE: تضمین کیفیت، ایمنی و دقت مطابق با الزامات اتحادیه اروپا.
جزئیات فنی پرشر سوئیچ دانگز Dungs GW-3-A4
برند: Dungs (دانگز)
مدل: GW-3-A4
نوع عملکرد: پرشر سوئیچ مکانیکی (Mechanical Pressure Switch)
نوع سیال کاری: گاز و هوا (Gas & Air)
محدوده فشار کاری: 0.5 تا 3 میلیبار
حداکثر فشار مجاز (Overpressure): 500 میلیبار
ولتاژ کاری میکروسوئیچ: 250V AC, 10A
درجه حفاظت بدنه: IP54 (مقاوم در برابر گردوغبار و رطوبت)
دمای محیط کاری: از -15 تا +70 درجه سانتیگراد
نوع اتصال: رابط رزوهای G1/8 یا نازل فشاری Ø6mm
نوع دیافراگم: NBR مقاوم در برابر گاز
جنس بدنه: پلاستیک تقویتشده فشرده (Glass Fiber Reinforced PA)
نشانگر وضعیت: دارای نشانگر وضعیت مکانیکی سوئیچ (اختیاری)
استاندارد ساخت: EN 1854 / CE approved
وزن تقریبی: 120 گرم
کاربردها: مشعلهای گازی، دیگهای بخار، کمپرسورها، سیستمهای تهویه گازی، کنترل جریان هوا در خطوط احتراق صنعتی.
عملکرد دقیق و سازوکار فنی پرشر سوئیچ Dungs
در طراحی پرشر سوئیچ Dungs GW-3-A4، دیافراگمی حساس درون محفظه فشار تعبیه شده که تغییرات جزئی فشار را به نیروی مکانیکی تبدیل میکند. این نیرو موجب جابجایی فنر تنظیم و تحریک میکروسوئیچ داخلی میشود. در صورتی که فشار از حد تنظیمشده کمتر یا بیشتر شود، تماسهای الکتریکی تغییر وضعیت میدهند و سیگنال لازم برای قطع گاز یا روشن کردن آلارم ارسال میشود.
به دلیل طراحی با حساسیت بالا، این سوئیچ بهویژه در خطوط گازی که فشار سیستم تنها چند میلیبار است، عملکردی بسیار دقیق دارد. همچنین استفاده از فنر فولادی ضدزنگ و دیافراگم NBR باعث شده مقاومت مکانیکی و شیمیایی بالایی داشته باشد.
موارد کاربرد پرشر سوئیچ Dungs در صنعت
کنترل ایمنی مشعلهای گازی: مانیتورینگ فشار گاز ورودی برای جلوگیری از احتراق ناقص.
سیستمهای گرمایش مرکزی و بویلرها: قطع مدار در زمان افت یا افزایش فشار گاز.
صنایع تهویه مطبوع (HVAC): برای کنترل فشار هوای فشرده در سیستمهای تهویه.
کمپرسورها و پمپهای گازی: جلوگیری از آسیب به تجهیزات در اثر نوسانات فشار.
سیستمهای توزیع گاز شهری و صنعتی: کنترل فشار در خطوط توزیع با دقت میلیبار.
نکات نصب و نگهداری پرشر سوئیچ دانگز
برای دستیابی به بهترین عملکرد از پرشر سوئیچ Dungs GW-3-A4 رعایت موارد زیر ضروری است:
قبل از نصب، از تمیز بودن خطوط گاز و عدم وجود ذرات جامد اطمینان حاصل کنید.
سوئیچ را در موقعیتی نصب کنید که در معرض لرزش شدید یا حرارت مستقیم نباشد.
جهت نصب باید مطابق با فلش جریان درجشده روی بدنه رعایت شود.
از کابل و کانکتور با استاندارد حفاظتی مناسب IP استفاده کنید.
پس از نصب، با گیج تست فشار، محدوده عملکرد را تنظیم و تست نمایید.
برای اطمینان از عملکرد دقیق، هر 6 ماه یکبار سیستم کنترل فشار بررسی شود.
تفاوت مدل Dungs GW-3-A4 با سایر پرشر سوئیچها
در مقایسه با سایر پرشر سوئیچهای موجود در بازار، مدل GW-3-A4 از برند Dungs چند مزیت برجسته دارد:
دقت بسیار بالا در محدوده میلیبار در حالی که اغلب مدلها حداقل از 10 میلیبار شروع میشوند.
طراحی کمحجم و وزن سبک که نصب در فضاهای محدود را آسان میکند.
کیفیت ساخت آلمانی و طولعمر بیش از 1 میلیون سیکل کاری.
پایداری عملکرد حتی در دماهای متغیر و شرایط مرطوب.
جمعبندی
پرشر سوئیچ Dungs GW-3-A4 یکی از تجهیزات کلیدی و ایمن در کنترل فشار گاز و هوا است که با دقت بالا، عملکرد پایدار و طراحی مهندسی آلمانی، پاسخگوی نیازهای سیستمهای احتراق صنعتی و تاسیسات گازی میباشد. انتخاب این مدل، به معنی انتخاب ایمنی، دقت و دوام در عملکرد سیستم است. اگر در پروژههای خود نیاز به کنترل فشار دقیق در حد میلیبار دارید، پرشر سوئیچ دانگز مدل GW-3-A4 گزینهای مطمئن و اقتصادی محسوب میشود.
