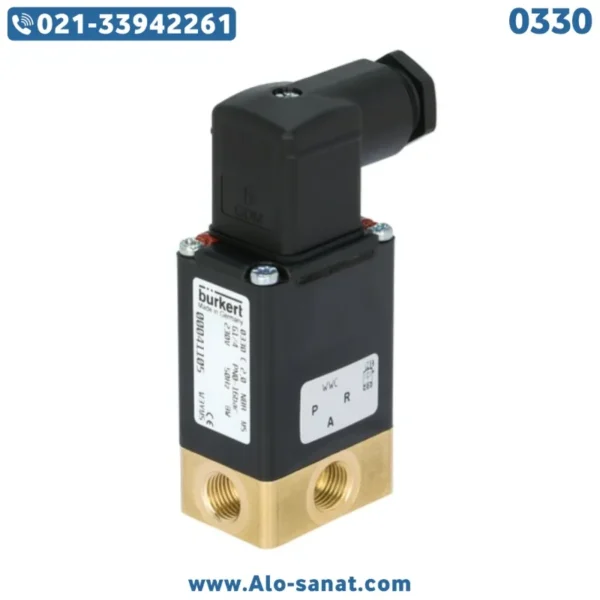

شیر برقی بروکرت مدل 0330 یکی از محصولات پرکاربرد و دقیق برند آلمانی Burkert است که برای کنترل انواع سیالات شامل گاز، آب، هوا و روغن طراحی شده است. این مدل به دلیل طراحی جمعوجور، واکنش سریع، دوام بالا و قابلیت عملکرد در شرایط سخت، در صنایع مختلفی مانند پتروشیمی، داروسازی، غذایی، خطوط بخار و سیستمهای تهویه کاربرد گسترده دارد. مهندسی دقیق برند Burkert در ساخت این شیر برقی باعث شده تا مدل 0330 به عنوان یک گزینه مطمئن در فرآیندهای صنعتی و اتوماسیون سیالات شناخته شود.
معرفی شیر برقی بروکرت مدل 0330
شیر برقی بروکرت مدل 0330 (Burkert Solenoid Valve Type 0330) از نوع شیرهای مستقیمکار (Direct Acting) است و برای کنترل جریان در سیستمهایی با فشار پایین تا متوسط کاربرد دارد. عملکرد این شیر بهصورت Normally Closed (معمولاً بسته) یا Normally Open (معمولاً باز) قابل انتخاب است. در نسخه معمولاً بسته، مسیر سیال در حالت بدون برق بسته است و با اعمال جریان الکتریکی به بوبین، مسیر باز میشود.
این شیر برقی با ساختار دقیق، ابعاد فشرده و توان مصرفی پایین، گزینهای ایدهآل برای کاربردهای دقیق در صنایع حساس است. طراحی خاص بوبین و هسته مغناطیسی آن امکان باز و بسته شدن سریع شیر را با کمترین افت فشار فراهم میسازد. همچنین با وجود بدنه مقاوم از جنس برنج یا استیل ضدزنگ، شیر برقی Burkert 0330 در برابر خوردگی و رسوبات مقاوم است.
این مدل برای عبور سیالاتی مانند هوا، آب، بخار کمفشار، روغن و گازهای خنثی طراحی شده و در خطوط کنترل دقیق جریان بسیار کارآمد است.
مزایای استفاده از شیر برقی بروکرت مدل 0330
شیر برقی بروکرت مدل 0330 به دلیل طراحی صنعتی و کیفیت بالای ساخت، دارای مزایای متعددی است که آن را از سایر مدلها متمایز میکند:
واکنش سریع و دقیق: زمان پاسخدهی بسیار پایین، کنترل دقیق فرآیند را ممکن میسازد.
عمر طولانی: استفاده از آلیاژهای مقاوم در برابر خوردگی و سایش، عمر مفید شیر را افزایش داده است.
سازگاری با سیالات مختلف: امکان استفاده با گازها، مایعات و حتی بخار با فشار متوسط.
مصرف انرژی پایین: بوبین با توان 8 تا 10 وات طراحی شده تا ضمن حفظ قدرت عملکرد، مصرف انرژی کاهش یابد.
نصب آسان و انعطافپذیر: طراحی بدنه فشرده، امکان نصب افقی یا عمودی را فراهم کرده است.
قابلیت تعمیر و سرویس سریع: بوبین و دیافراگم قابل تعویض بوده و تعمیر آن بدون نیاز به تجهیزات خاص انجام میشود.
جزئیات فنی شیر برقی بروکرت مدل 0330
برند: بروکرت (Burkert)
مدل: 0330
نوع عملکرد: مستقیمکار (Direct Acting)
وضعیت کاری: Normally Closed یا Normally Open
نوع سیال: گازها، مایعات و بخارهای خنثی
سایز پورتها: 1/8، 1/4، 3/8 و 1/2 اینچ (بسته به مدل)
محدوده فشار کاری: 0 تا 10 بار (بسته به نوع سیال و دهانه شیر)
فشار تست: 16 بار
ولتاژ بوبین: 12V DC، 24V DC، 110V AC، 230V AC
توان مصرفی بوبین: 8 تا 10 وات
جنس بدنه: برنج (Brass) یا استیل ضدزنگ (Stainless Steel 316L)
جنس آببندی: NBR، EPDM یا FKM (وایتون)
محدوده دمای کاری: از -10 تا +140 درجه سانتیگراد (بسته به نوع آببندی)
نوع اتصال: رزوهای (G یا NPT)
نوع نصب: عمودی یا افقی با بوبین رو به بالا
کلاس حفاظتی بوبین: IP65 (محافظت در برابر گردوغبار و رطوبت)
دبی جریان: متناسب با سایز دهانه، از 0.5 تا 6 مترمکعب در ساعت
طول عمر کاری: بیش از 20 میلیون سیکل
وزن: حدود 200 تا 500 گرم بسته به جنس و سایز
نحوه عملکرد شیر برقی Burkert مدل 0330
در شیر برقی بروکرت مدل 0330، عملکرد بر پایه نیروی مغناطیسی است. بوبین هنگام دریافت جریان برق، میدان مغناطیسی ایجاد کرده و هسته متحرک را به بالا جذب میکند. این حرکت باعث باز شدن مسیر جریان سیال از ورودی به خروجی میشود. پس از قطع جریان برق، فنر داخلی پیستون را به حالت اولیه بازمیگرداند و مسیر مجدداً بسته میشود.
از آنجا که این شیر از نوع مستقیمکار است، برای عملکرد به اختلاف فشار نیازی ندارد و میتواند در سیستمهایی با فشار صفر نیز کار کند. این ویژگی آن را برای کنترل دبی در خطوط تغذیه، فرآیندهای دوزینگ و سیستمهای بخار بسیار مناسب کرده است.
نکات نصب شیر برقی بروکرت مدل 0330
نصب صحیح شیر برقی Burkert مدل 0330 برای دستیابی به عملکرد دقیق و طول عمر بالا اهمیت زیادی دارد. موارد زیر باید رعایت شوند:
شیر باید در جهت جریان مشخصشده روی بدنه نصب گردد.
توصیه میشود نصب شیر در حالت عمودی و با بوبین رو به بالا انجام شود تا عملکرد فنر داخلی مختل نشود.
قبل از نصب، مسیر عبور سیال کاملاً تمیز و بدون ذرات معلق باشد.
در ورودی شیر از فیلتر 40 میکرونی استفاده گردد.
ولتاژ ورودی بوبین باید مطابق مشخصات درجشده روی پلاک محصول باشد.
در صورت استفاده در محیطهای مرطوب یا دارای بخار، از بوبین با حفاظت ضدآب استفاده شود.
هنگام باز و بسته کردن شیر، برق قطع و فشار خط تخلیه گردد.
نکات نگهداری شیر برقی بروکرت مدل 0330
نگهداری منظم باعث افزایش عمر مفید و پایداری عملکرد شیر برقی میشود:
مسیر عبور سیال هر سه ماه یکبار بررسی و در صورت وجود رسوبات تمیز شود.
سلامت بوبین و اتصالات الکتریکی بهصورت دورهای چک گردد.
در محیطهای با گردوغبار زیاد، از پوشش محافظ برای بوبین استفاده شود.
فشار و دمای کاری از محدوده مجاز فراتر نرود تا از آسیب به آببندیها جلوگیری شود.
در صورت خرابی دیافراگم یا اورینگ، تنها از قطعات یدکی اصلی Burkert استفاده شود.
کاربردهای شیر برقی بروکرت مدل 0330
این مدل از شیر برقی Burkert در صنایع مختلفی مورد استفاده قرار میگیرد:
سیستمهای تصفیه آب و بخار
خطوط تغذیه مایعات و گازهای صنعتی
صنایع غذایی، دارویی و شیمیایی
تجهیزات تهویه مطبوع (HVAC)
دستگاههای پرکن و بستهبندی
کنترل بخار در خطوط گرمایشی
سیستمهای اتوماسیون صنعتی و دوزینگ سیالات
به دلیل طراحی جمعوجور و واکنش سریع، شیر برقی بروکرت 0330 برای سیستمهایی که نیاز به کنترل دقیق و ایمن دارند، انتخابی ایدهآل است.
تفاوت شیر برقی بروکرت مدل 0330 با سایر مدلها
مدل 0330 نسبت به مدلهای مشابه Burkert مانند 6011 یا 6213 دارای دهانه بزرگتر و ظرفیت عبور جریان بیشتر است. این ویژگی باعث میشود برای سیستمهای با دبی بالاتر مناسب باشد. همچنین، برخلاف مدلهای سرودار که برای فشارهای بالا طراحی شدهاند، مدل 0330 بدون نیاز به فشار کمکی میتواند در فشار صفر کار کند. این ویژگی آن را برای کاربردهایی چون کنترل آب ورودی، بخار کمفشار و هوای فشرده بسیار کارآمد کرده است.
راهنمای انتخاب شیر برقی بروکرت مدل 0330
برای انتخاب دقیق شیر برقی Burkert مدل 0330، توجه به موارد زیر ضروری است:
نوع سیال (مایع، گاز یا بخار) و سازگاری آن با مواد بدنه و آببندی.
فشار و دمای کاری سیستم.
نوع عملکرد مورد نیاز (Normally Closed یا Normally Open).
ولتاژ تغذیه موجود در سیستم کنترل.
سایز پورت متناسب با دبی جریان.
شرایط محیطی مانند رطوبت، دمای بالا یا وجود مواد خورنده.
انتخاب صحیح شیر بر اساس این پارامترها موجب افزایش کارایی، کاهش استهلاک و جلوگیری از افت فشار در سیستم خواهد شد.
جمعبندی
شیر برقی بروکرت مدل 0330 یکی از دقیقترین و قابلاعتمادترین شیرهای برقی برند Burkert است که با طراحی مهندسیشده و کیفیت آلمانی، عملکردی پایدار و ایمن در سیستمهای صنعتی ارائه میدهد. این شیر با ساختار مستقیمکار، واکنش سریع، مصرف انرژی پایین و مقاومت بالا در برابر خوردگی، برای کنترل سیالات مختلف از جمله آب، هوا، بخار و گاز طراحی شده است. انتخاب شیر برقی 0330 بهمعنای اطمینان از کنترل پایدار جریان، کاهش هزینههای نگهداری و افزایش بهرهوری در فرآیندهای صنعتی است.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا شیر برقی بروکرت مدل 0330 قابلیت استفاده در بخار داغ را دارد؟
پاسخ: بله، در صورت انتخاب نسخه با آببندی وایتون (FKM) یا EPDM و بدنه استیل ضدزنگ، این شیر تا دمای ۱۴۰ درجه سانتیگراد قابل استفاده است.
سؤال ۲: تفاوت بین حالت Normally Closed و Normally Open در مدل 0330 چیست؟
پاسخ: در حالت Normally Closed مسیر سیال در حالت عادی بسته است و با برق باز میشود، در حالیکه در حالت Normally Open مسیر بهطور پیشفرض باز است و با تحریک الکتریکی بسته میشود.
سؤال ۳: آیا شیر برقی Burkert 0330 برای استفاده در فشار صفر مناسب است؟
پاسخ: بله، این شیر به دلیل طراحی مستقیمکار میتواند حتی در فشار صفر نیز بهدرستی عمل کند.
سؤال ۴: چه نوع سیالاتی برای استفاده با شیر برقی بروکرت مدل 0330 مناسب هستند؟
پاسخ: آب، هوا، گازهای خنثی، روغنهای سبک و بخار کمفشار از سیالات مناسب برای این مدل هستند.
سؤال ۵: آیا بوبین شیر برقی 0330 قابل تعویض است؟
پاسخ: بله، بوبین این مدل بهصورت ماژولار طراحی شده و بهراحتی قابل تعویض است بدون نیاز به باز کردن کل شیر.
