شیر برقی بروکرت مدل 6213 یکی از پرفروشترین محصولات برند Burkert آلمان است که با ساختار مقاوم و عملکرد قابلاعتماد خود، در صنایع مختلف برای کنترل جریان مایعات و گازها به کار میرود. این مدل از نوع نیمهمستقیم (servo-assisted) است و ترکیبی از عملکرد مستقیم و غیرمستقیم را ارائه میدهد تا هم در فشارهای پایین و هم در فشارهای بالا بهصورت پایدار عمل کند. طراحی دقیق و استفاده از متریال باکیفیت در بدنه، دیافراگم و بوبین، این مدل را به گزینهای ممتاز برای کاربردهای صنعتی و سیستمهای اتوماسیون تبدیل کرده است.

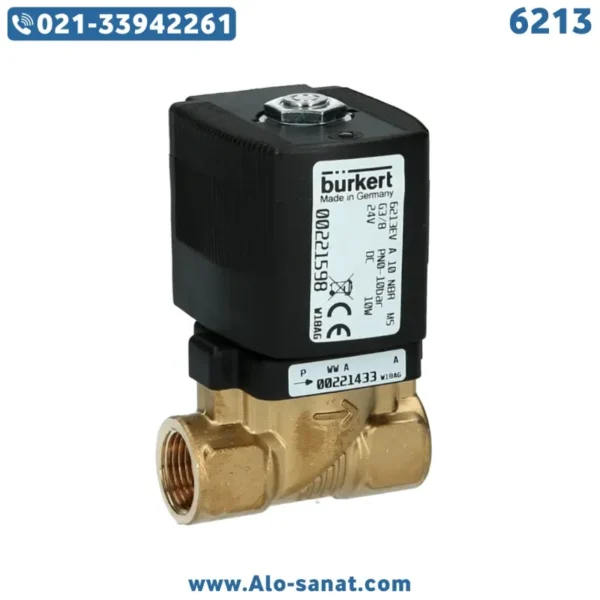

معرفی شیر برقی بروکرت مدل 6213
شیر برقی بروکرت مدل 6213 (Burkert Solenoid Valve Type 6213) یکی از مدلهای نیمهمستقیم این برند است که برای کنترل دقیق مایعات و گازهای خنثی طراحی شده است. در این نوع شیر، انرژی مغناطیسی بوبین علاوه بر کنترل مستقیم پلانجر، از فشار سیال برای باز و بسته کردن مسیر جریان استفاده میکند. همین ویژگی سبب میشود که این مدل بتواند در محدوده وسیعی از فشارها، عملکردی دقیق و قابلاعتماد ارائه دهد.
بدنه شیر برقی Burkert مدل 6213 معمولاً از برنج یا استیل ضدزنگ ساخته میشود تا مقاومت بالایی در برابر خوردگی و فشار داشته باشد. طراحی ماژولار، امکان تعویض بوبین و دیافراگم را بدون نیاز به جداسازی کامل شیر فراهم میکند. همچنین این مدل دارای کلاس حفاظتی IP65 است و برای محیطهای صنعتی مرطوب یا دارای گردوغبار نیز مناسب است.
عملکرد روان، واکنش سریع و دقت بالا در باز و بسته شدن مسیر جریان از ویژگیهای مهم این محصول است که باعث میشود در صنایع حساس مانند داروسازی، شیمیایی، غذایی و سیستمهای تهویه کاربرد گستردهای داشته باشد.
مزایا استفاده از شیر برقی بروکرت مدل 6213
استفاده از شیر برقی Burkert مدل 6213 مزایای فراوانی را برای سیستمهای کنترل جریان فراهم میکند، از جمله:
قابلیت کار در فشارهای پایین و بالا: طراحی نیمهمستقیم به شیر اجازه میدهد حتی در فشار صفر نیز باز و بسته شود، در حالی که تحمل فشار تا 16 بار را نیز دارد.
عمر مفید بالا: کیفیت ساخت بالا و استفاده از متریال مقاوم، عمر کاری بیش از 10 میلیون سیکل را تضمین میکند.
مقاومت حرارتی و شیمیایی: با توجه به انتخاب نوع آببندی (EPDM، FKM، NBR)، میتواند با سیالات مختلف در دماهای بالا کار کند.
واکنش سریع و دقیق: طراحی مغناطیسی بهینه باعث پاسخ سریع و بدون لرزش در باز و بسته شدن شیر میشود.
نگهداری آسان: ساختار ماژولار و ساده، تعویض بوبین یا دیافراگم را بدون نیاز به باز کردن کامل سیستم ممکن میسازد.
سازگاری گسترده: قابل استفاده در خطوط آب، گاز، روغن سبک و حتی بخار با فشار مناسب.
جزئیات فنی شیر برقی بروکرت مدل 6213
برند: بروکرت (Burkert)
مدل: 6213
نوع عملکرد: نیمهمستقیم (Servo-Assisted)
وضعیت کاری: Normally Closed / Normally Open
نوع سیالات: آب، روغن، گاز، هوا، مایعات غیرخورنده
محدوده فشار کاری: 0 تا 16 بار
حداکثر فشار مجاز: 25 بار
ولتاژ بوبین: 12V DC، 24V DC، 110V AC، 230V AC
توان مصرفی بوبین: حدود 8 تا 10 وات
جنس بدنه: برنج (Brass) یا استیل ضدزنگ (Stainless Steel 316L)
جنس آببندی: EPDM، FKM (وایتون)، NBR
محدوده دمای کاری: از -10 تا +140 درجه سانتیگراد
نوع اتصال: رزوهای (G یا NPT)
سایز پورتها: 1/8، 1/4، 3/8 و 1/2 اینچ
کلاس حفاظتی بوبین: IP65 (ضد رطوبت و گردوغبار)
طول عمر کاری: بیش از 10 میلیون سیکل
زمان واکنش: کمتر از 100 میلیثانیه
نحوه نصب: عمودی با بوبین رو به بالا
وزن تقریبی: 500 تا 1000 گرم بسته به مدل و متریال
نحوه عملکرد شیر برقی Burkert مدل 6213
در شیر برقی بروکرت مدل 6213، عملکرد بر پایه طراحی نیمهمستقیم است. این بدان معناست که بوبین مغناطیسی پلانجر را مستقیماً فعال میکند، اما برای باز شدن کامل مسیر، از فشار سیال نیز بهره میگیرد.
در حالت عادی (بدون جریان برق)، مسیر بسته است. با اعمال ولتاژ، بوبین میدان مغناطیسی ایجاد کرده و پلانجر را بالا میکشد. این عمل فشار موجود در محفظه بالایی دیافراگم را کاهش داده و باعث بالا رفتن آن میشود، در نتیجه مسیر جریان باز میشود.
با قطع جریان، فنر بازگشتی پلانجر را پایین آورده و فشار تعادلی دوباره برقرار میشود، به این ترتیب مسیر بسته میشود. این ترکیب از کنترل الکترومغناطیسی و فشار سیال، کارایی بالا و پایداری عملکرد را در شرایط متنوع تضمین میکند.
نکات نصب شیر برقی بروکرت مدل 6213
برای دستیابی به عملکرد دقیق و افزایش عمر مفید شیر برقی Burkert مدل 6213، رعایت نکات زیر ضروری است:
جهت جریان باید مطابق با فلش حکشده روی بدنه باشد.
نصب عمودی با بوبین رو به بالا بهترین حالت عملکردی است.
مسیر ورودی باید تمیز و بدون ذرات معلق باشد؛ استفاده از فیلتر 40 میکرون در ورودی توصیه میشود.
منبع تغذیه باید با ولتاژ درجشده روی بوبین منطبق باشد.
در محیطهای دارای بخار یا رطوبت بالا، از بوبین با کلاس حفاظتی IP65 استفاده شود.
در زمان سرویس یا تعمیر، سیستم از فشار و برق تخلیه شود.
برای مایعات داغ یا خورنده، از مدل با بدنه استیل و آببند FKM استفاده گردد.
نکات نگهداری شیر برقی بروکرت مدل 6213
نگهداری اصولی شیر برقی 6213 باعث افزایش کارایی و جلوگیری از توقف ناگهانی سیستم میشود:
مسیر سیال بهصورت دورهای بررسی و تمیز شود.
در صورت استفاده از سیالات خورنده، از شستشوی دورهای اجزای داخلی اطمینان حاصل گردد.
بوبین از نظر سلامت الکتریکی و داغ شدن غیرعادی بررسی شود.
سلامت دیافراگم و اورینگها در سرویسهای دورهای کنترل شود.
در هنگام تعویض بوبین یا دیافراگم، فقط از قطعات اصلی Burkert استفاده شود.
کاربردهای شیر برقی بروکرت مدل 6213
شیر برقی بروکرت مدل 6213 در بسیاری از صنایع و سیستمها کاربرد دارد، از جمله:
سیستمهای کنترل آب و مایعات صنعتی
صنایع غذایی و دارویی
خطوط هوای فشرده و گاز
تجهیزات سرمایش و گرمایش (HVAC)
سیستمهای تزریق مایعات و روغن
تجهیزات شیمیایی و آزمایشگاهی
سیستمهای بخار با فشار پایین
خطوط تولید خودکار در صنایع بستهبندی
به دلیل طراحی مقاوم و قابلیت کارکرد در فشارهای متنوع، این مدل گزینهای بسیار مطمئن برای کاربردهای صنعتی محسوب میشود.
تفاوت شیر برقی بروکرت مدل 6213 با سایر مدلها
مدل 6213 از نظر عملکرد، بین شیرهای مستقیمکار و غیرمستقیم Burkert قرار میگیرد. این طراحی نیمهمستقیم باعث میشود در فشارهای پایین عملکرد مشابه مدلهای مستقیم مانند 6013 داشته باشد، در حالیکه در فشارهای بالاتر، پایداری و دقت بیشتری نسبت به مدلهای ساده ارائه دهد.
در مقایسه با مدل 6212، مدل 6213 ابعاد کوچکتری دارد و برای سیستمهایی با دبی کمتر مناسبتر است. همچنین مصرف انرژی پایینتر و زمان پاسخ سریعتری دارد.
راهنمای انتخاب شیر برقی بروکرت مدل 6213
برای انتخاب دقیق شیر برقی Burkert مدل 6213 باید چند پارامتر کلیدی بررسی شود:
نوع سیال: برای مایعات داغ یا خورنده از بدنه استیل و آببند FKM استفاده شود.
فشار کاری: اطمینان حاصل شود که فشار سیستم در محدوده عملکرد شیر (0 تا 16 بار) است.
دمای کاری: در دمای بالا، انتخاب آببندی مناسب (FKM یا EPDM) حیاتی است.
ولتاژ تغذیه: با سیستم کنترل همخوانی داشته باشد (DC یا AC).
نوع عملکرد: بسته به نیاز سیستم، مدل Normally Closed یا Normally Open انتخاب شود.
سایز پورت: متناسب با دبی جریان سیستم انتخاب گردد.
جمعبندی
شیر برقی بروکرت مدل 6213 یکی از دقیقترین و قابلاعتمادترین شیرهای کنترلی برند Burkert است که با طراحی نیمهمستقیم، بدنه مقاوم و عملکرد پایدار، در طیف وسیعی از صنایع کاربرد دارد. این مدل با ترکیب ویژگیهای شیرهای مستقیم و غیرمستقیم، پاسخ سریع، مصرف انرژی پایین و عمر مفید بالا را به کاربر ارائه میدهد. اگر به دنبال یک شیر برقی باکیفیت، مقاوم و چندمنظوره برای کنترل جریان سیالات هستید، مدل 6213 بروکرت یکی از بهترین انتخابهای ممکن است.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا شیر برقی بروکرت مدل 6213 برای بخار مناسب است؟
پاسخ: بله، با انتخاب نسخه دارای بدنه استیل و آببند FKM میتوان آن را در سیستمهای بخار سبک تا دمای 140 درجه سانتیگراد استفاده کرد.
سؤال ۲: تفاوت شیر برقی Burkert 6213 با مدل 6013 چیست؟
پاسخ: مدل 6013 مستقیمکار است و در فشار صفر عملکرد سریعتری دارد، در حالیکه مدل 6213 نیمهمستقیم است و در فشارهای بالاتر عملکرد پایدارتری دارد.
سؤال ۳: آیا میتوان بوبین شیر برقی بروکرت مدل 6213 را جداگانه تعویض کرد؟
پاسخ: بله، بوبین این مدل ماژولار است و بدون نیاز به جداسازی کامل شیر قابل تعویض میباشد.
سؤال ۴: آیا این شیر برقی برای مایعات خورنده مناسب است؟
پاسخ: بله، در صورت انتخاب نسخه با بدنه استیل و آببند مقاوم (FKM یا PTFE) میتوان از آن برای سیالات خورنده نیز استفاده کرد.
سؤال ۵: آیا شیر برقی Burkert مدل 6213 قابلیت نصب در حالت افقی دارد؟
پاسخ: بله، اما برای عملکرد بهینه و عمر طولانیتر، نصب عمودی با بوبین رو به بالا توصیه میشود.
