شیر برقی ایرتک دو بوبین مدل 4V420-15 از محصولات حرفهای برند معتبر Airtac است که برای کنترل مسیر جریان هوای فشرده در سیستمهای پنوماتیک طراحی شده است. این شیر با ساختار دقیق، عملکرد سریع و مقاومت بالا، در صنایع مختلف مانند بستهبندی، خودروسازی، ماشینآلات صنعتی و رباتیک کاربرد گستردهای دارد. وجود دو بوبین در ساختار این مدل باعث شده تا در زمان قطع برق، وضعیت شیر در موقعیت آخر باقی بماند که این ویژگی در بسیاری از سیستمهای ایمنی و کنترل اهمیت ویژهای دارد. در ادامه، به بررسی کامل مشخصات فنی، ویژگیها، مزایا و نحوه استفاده از شیر برقی ایرتک مدل 4V420-15 میپردازیم.

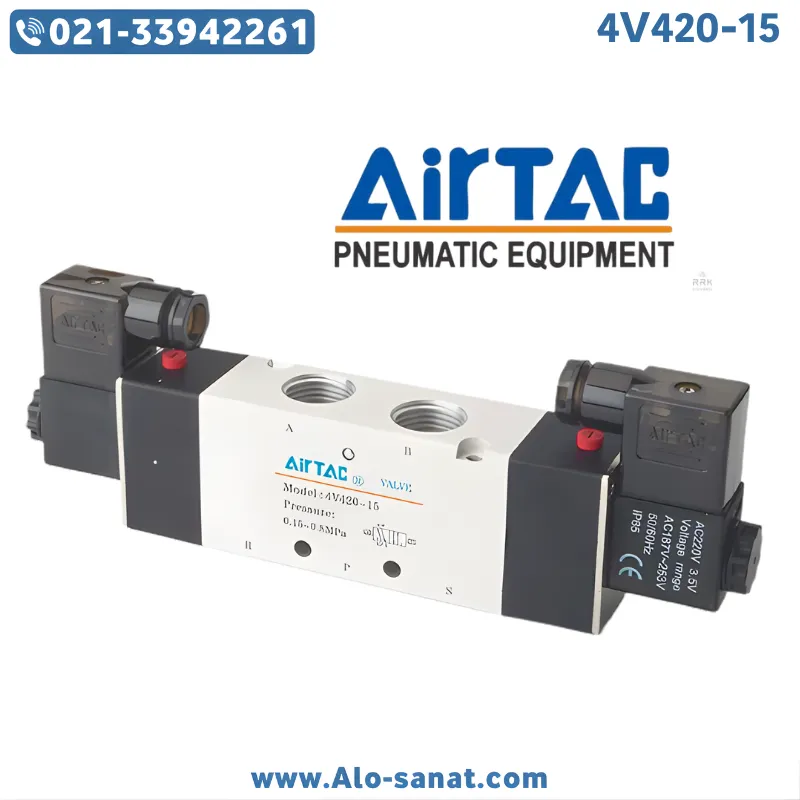

معرفی شیر برقی ایرتک دو بوبین مدل 4V420-15
شیر برقی ایرتک دو بوبین مدل 4V420-15 (Airtac 4V420-15 Double Solenoid Valve) از نوع شیرهای ۵ پورت و دو وضعیت کاری (5/2 Way) است که بهصورت الکترومغناطیسی کنترل میشود. این شیر نقش مهمی در هدایت و کنترل جریان هوای فشرده بین اجزای مختلف سیستم پنوماتیکی دارد و بهطور ویژه برای کنترل حرکت سیلندرهای دوطرفه طراحی شده است.
در این مدل از دو بوبین استفاده شده است که هرکدام مسئول تغییر جهت جریان در یکی از وضعیتهای کاری هستند. طراحی دو بوبین این امکان را فراهم میکند که شیر پس از قطع جریان برق، در وضعیت آخر باقی بماند؛ در نتیجه برای سیستمهایی که نیاز به حفظ موقعیت عملگر پس از قطع برق دارند، گزینهای بسیار مناسب محسوب میشود.
بدنه مقاوم آلومینیومی، قرقره دقیق با آببندی چندمرحلهای و بوبینهای با مصرف انرژی پایین از ویژگیهای کلیدی این شیر برقی است. برند ایرتک (Airtac) با استفاده از فناوری روز دنیا، این مدل را مطابق استانداردهای جهانی طراحی و تولید کرده است تا در شرایط کاری سخت نیز عملکردی مطمئن ارائه دهد.
مزایای استفاده از شیر برقی ایرتک مدل 4V420-15
شیر برقی ایرتک دو بوبین مدل 4V420-15 مزایای زیادی برای استفاده در سیستمهای صنعتی دارد.
پایداری در وضعیت آخر: به دلیل وجود دو بوبین، در زمان قطع برق موقعیت شیر ثابت باقی میماند و این موضوع در سیستمهای ایمنی بسیار حائز اهمیت است.
ظرفیت جریان بالا: سایز پورت 1/2 اینچ امکان عبور جریان بیشتر را فراهم میکند و برای سیلندرهای بزرگ با حجم هوای زیاد مناسب است.
پاسخ سریع: زمان تغییر وضعیت کمتر از 0.05 ثانیه است که موجب افزایش دقت در کنترل حرکات عملگرها میشود.
دوام طولانی: ساختار مقاوم در برابر سایش و طراحی دقیق اورینگها عمر مفید شیر را تا بیش از 10 میلیون سیکل کاری افزایش میدهد.
مصرف انرژی پایین: بوبینهای استاندارد با توان مصرفی حدود 3 وات (DC) یا 4.5 ولتآمپر (AC) باعث کاهش حرارت و صرفهجویی انرژی میشوند.
نشتی بسیار کم: آببندی چندمرحلهای باعث جلوگیری از نشتی هوا و حفظ فشار در سیستم میشود.
در مجموع، شیر برقی دو بوبین ایرتک مدل 4V420-15 برای سیستمهایی که نیاز به عملکرد سریع، مطمئن و قابل کنترل دارند، گزینهای ایدهآل محسوب میشود.
جزئیات فنی شیر برقی ایرتک مدل 4V420-15
برند: ایرتک (Airtac)
مدل: 4V420-15
نوع عملکرد: الکتروپنوماتیکی با دو بوبین
نوع شیر: ۵ پورت، دو وضعیت کاری (5/2 Way)
سایز رزوه پورتها: 1/2 اینچ (PT یا NPT بسته به نسخه)
محدوده فشار کاری: از 0.15 تا 0.8 مگاپاسکال (1.5 تا 8 بار)
فشار تست (حداکثر فشار مجاز): 1.2 مگاپاسکال (12 بار)
ولتاژ بوبینها: 12V DC، 24V DC، 110V AC، 220V AC
توان مصرفی بوبین: 3 وات (DC) / 4.5 ولتآمپر (AC)
زمان پاسخدهی: کمتر از 0.05 ثانیه
محدوده دمای محیط کاری: از -20 تا +70 درجه سانتیگراد
ماده بدنه: آلومینیوم آلیاژی مقاوم با پوشش ضدخوردگی
ماده آببند: NBR یا وایتون (بسته به شرایط کاری)
محیط کاری: هوای فشرده خشک و تمیز بدون روغن
نحوه نصب: قابل نصب بهصورت افقی یا روی مانفولد
طول عمر کاری: بیش از 10 میلیون سیکل
وزن تقریبی: حدود 600 گرم
نحوه عملکرد شیر برقی Airtac مدل 4V420-15
شیر برقی دو بوبین ایرتک مدل 4V420-15 با تحریک یکی از بوبینها، مسیر جریان هوای فشرده را تغییر میدهد. در حالت عادی، قرقره داخلی در وضعیت اول قرار دارد و جریان هوا از پورت ورودی به یکی از خروجیها هدایت میشود، در حالیکه مسیر دیگر تخلیه است. با تحریک بوبین دوم، قرقره به وضعیت دوم حرکت میکند و مسیر جریان تغییر مییابد.
از آنجا که در این مدل از دو بوبین استفاده شده، پس از قطع برق، قرقره در آخرین وضعیت خود باقی میماند و به حالت اولیه بازنمیگردد؛ این ویژگی باعث میشود شیر برای سیستمهای کنترل دقیق و تجهیزات ایمنی بسیار مناسب باشد.
حرکت نرم قرقره، صدای کم در حین عملکرد و مقاومت بالا در برابر فشار از ویژگیهای عملکردی این شیر هستند. همچنین ساختار داخلی بهگونهای طراحی شده که احتمال گیر کردن قرقره در اثر آلودگی یا تغییرات دمایی به حداقل برسد.
نکات نصب شیر برقی ایرتک مدل 4V420-15
برای نصب صحیح شیر برقی ایرتک مدل 4V420-15 رعایت چند نکته فنی ضروری است:
هوای فشرده ورودی باید خشک و عاری از ذرات معلق باشد. استفاده از فیلتر با دقت 40 میکرون توصیه میشود.
جهت جریان هوا باید مطابق فلش حکشده روی بدنه رعایت گردد.
اتصالات رزوهای با نوار تفلون یا چسب مخصوص آببندی شوند تا از نشتی جلوگیری شود.
ولتاژ تغذیه بوبینها باید دقیقاً مطابق مشخصات فنی باشد تا از آسیب به سیمپیچ جلوگیری گردد.
از نصب شیر در محیطهایی با رطوبت یا حرارت بسیار بالا خودداری شود.
در زمان سرویس یا تعویض بوبین، برق و هوای فشرده سیستم کاملاً قطع شود.
نگهداری و سرویس شیر برقی ایرتک مدل 4V420-15
نگهداری منظم شیر برقی ایرتک مدل 4V420-15 باعث افزایش طول عمر و حفظ عملکرد بهینه آن میشود.
هر 6 ماه مسیر ورودی هوا و فیلتر بررسی و تمیز شود.
در صورت مشاهده کاهش سرعت عملکرد یا نشتی، اورینگها بازبینی و در صورت نیاز تعویض گردند.
بوبینها از نظر حرارت بیش از حد یا تغییر رنگ سیمپیچ بررسی شوند.
در محیطهای آلوده، استفاده از کاور محافظ برای بوبینها توصیه میشود.
فشار کاری سیستم نباید از محدوده مجاز (0.8 مگاپاسکال) تجاوز کند.
کاربردهای شیر برقی ایرتک مدل 4V420-15
این مدل از شیر برقی Airtac در صنایع مختلفی کاربرد دارد، از جمله:
خطوط مونتاژ و اتوماسیون صنعتی
دستگاههای بستهبندی و پرکن اتوماتیک
ماشینآلات CNC و پرسهای پنوماتیکی
تجهیزات چاپ و تزریق پلاستیک
سیستمهای کنترل حرکت در رباتیک صنعتی
صنایع غذایی، دارویی، نساجی و خودروسازی
در تمام این موارد، شیر برقی ایرتک مدل 4V420-15 به دلیل پایداری عملکرد و ظرفیت بالای عبور جریان، عملکردی مطمئن و پایدار ارائه میدهد.
راهنمای انتخاب شیر برقی ایرتک دو بوبین مدل 4V420-15
برای انتخاب مناسب این مدل باید چند عامل کلیدی در نظر گرفته شود:
فشار کاری سیستم و سایز سیلندرها باید با ظرفیت شیر مطابقت داشته باشد.
نوع ولتاژ مورد استفاده (DC یا AC) باید بر اساس سیستم کنترل تعیین گردد.
در سیستمهایی که نیاز به حفظ موقعیت پس از قطع برق دارند، مدل دو بوبین توصیه میشود.
دمای محیط کاری و نوع آببندی مورد نیاز (NBR یا وایتون) باید با شرایط محیطی هماهنگ باشد.
در خطوطی با جریان هوای بالا، سایز پورت 1/2 اینچ مدل 4V420-15 انتخابی ایدهآل است.
جمعبندی
شیر برقی ایرتک دو بوبین مدل 4V420-15 از سری شیرهای پنوماتیک صنعتی با طراحی دقیق، مقاومت بالا و عملکرد سریع است که در صنایع اتوماسیون و کنترل جریان هوای فشرده کاربرد وسیعی دارد. این شیر بهدلیل ساختار دو بوبین، توانایی حفظ موقعیت پس از قطع برق را دارد و برای سیستمهایی که نیاز به پایداری و دقت بالا دارند، گزینهای مطمئن به شمار میرود. بدنه مقاوم، آببندی چندمرحلهای، نصب آسان و عمر طولانی از ویژگیهایی است که باعث شده شیر برقی ایرتک مدل 4V420-15 در میان مهندسان و تکنسینها محبوبیت بالایی داشته باشد.
پرسش و پاسخ (FAQ)
سؤال ۱: تفاوت شیر برقی ایرتک مدل 4V420-15 با مدل 4V410-15 چیست؟
پاسخ: تفاوت اصلی در تعداد بوبینها است؛ مدل 4V410-15 دارای یک بوبین با فنر برگشت است، در حالیکه مدل 4V420-15 دارای دو بوبین بوده و موقعیت خود را پس از قطع برق حفظ میکند.
سؤال ۲: آیا میتوان از شیر برقی ایرتک مدل 4V420-15 برای گازهای غیرهوایی استفاده کرد؟
پاسخ: این شیر برای هوای فشرده طراحی شده است، اما در صورت تمیز بودن و فشار مناسب میتواند برای گازهای بیاثر مانند نیتروژن نیز استفاده شود.
سؤال ۳: عمر مفید بوبینهای شیر برقی ایرتک چقدر است؟
پاسخ: در صورت استفاده صحیح و در محدوده ولتاژ استاندارد، بوبینها تا بیش از 10 میلیون سیکل کاری دوام دارند.
سؤال ۴: آیا میتوان بوبینها را بهصورت جداگانه تعویض کرد؟
پاسخ: بله، طراحی ماژولار شیر برقی ایرتک مدل 4V420-15 امکان تعویض آسان بوبینها بدون نیاز به باز کردن کل شیر را فراهم میکند.
سؤال ۵: چه اقداماتی باعث افزایش عمر مفید شیر برقی ایرتک مدل 4V420-15 میشود؟
پاسخ: استفاده از هوای خشک و تمیز، نصب فیلتر مناسب، سرویس منظم، رعایت ولتاژ بوبین و جلوگیری از فشار بیش از حد از مهمترین اقدامات برای افزایش طول عمر این شیر است.
