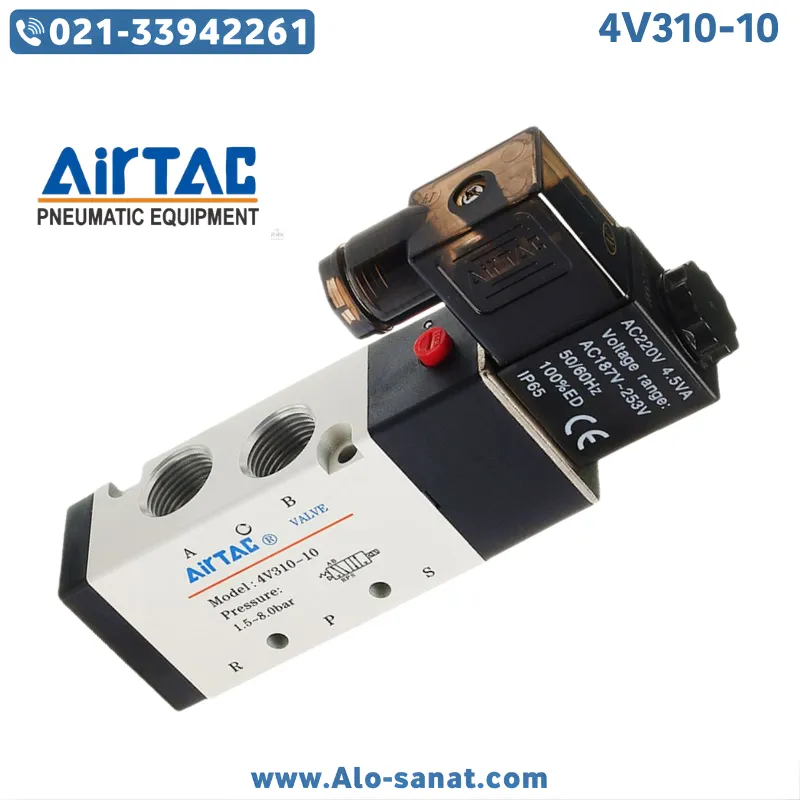

شیر برقی ایرتک مدل 4V310-10

شیر برقی ایرتک مدل 4V310-10 یکی از محصولات پرکاربرد برند معتبر Airtac در حوزه سیستم‌های پنوماتیک است که برای کنترل مسیر جریان هوای فشرده در تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این شیر با بهره‌گیری از طراحی دقیق، بدنه آلومینیومی مقاوم و بوبین‌های با راندمان بالا، عملکردی سریع و قابل اطمینان در خطوط تولید فراهم می‌کند. دوام بالا، قابلیت نصب آسان و هزینه نگهداری پایین از ویژگی‌های مهم این شیر برقی است که باعث شده در صنایع مختلف مانند بسته‌بندی، رباتیک، ماشین‌آلات CNC و خطوط مونتاژ مورد استفاده گسترده قرار گیرد.

معرفی شیر برقی ایرتک مدل 4V310-10

شیر برقی ایرتک مدل 4V310-10 (Airtac 4V310-10 Solenoid Valve) از نوع شیرهای کنترل مسیر پنوماتیکی با ساختار ۵ پورت و دو وضعیت کاری (5/2 Way) است. این مدل وظیفه دارد جریان هوای فشرده را با استفاده از تحریک الکتریکی بوبین‌ها هدایت یا متوقف کند. طراحی دقیق بدنه و قرقره داخلی باعث می‌شود تا جریان هوا با کمترین افت فشار و بالاترین دقت در کنترل مسیر عبور کند.
مدل 4V310-10 از نظر فنی مشابه مدل 4V310-08 است اما سایز پورت‌های آن بزرگ‌تر بوده و برای سیستم‌هایی با دبی بالاتر و سیلندرهای صنعتی بزرگ‌تر طراحی شده است. برند ایرتک (Airtac) با سابقه طولانی در تولید تجهیزات پنوماتیکی، این مدل را با استفاده از استانداردهای بین‌المللی و مواد مقاوم تولید کرده تا کارکردی مطمئن در شرایط محیطی مختلف داشته باشد. شیر برقی ایرتک مدل 4V310-10 به دلیل ساختار پایدار، عمر طولانی و سرعت پاسخ بالا، در بین تکنسین‌ها و مهندسان صنعتی به عنوان یکی از شیرهای قابل اعتماد شناخته می‌شود.

مزایای استفاده از شیر برقی ایرتک مدل 4V310-10

استفاده از شیر برقی ایرتک مدل 4V310-10 مزایای متعددی برای سیستم‌های صنعتی دارد.

1. پاسخ سریع و دقیق: این شیر برقی به کمک بوبین‌های پرقدرت خود قادر است مسیر جریان هوا را در کمتر از چند صدم ثانیه تغییر دهد و در نتیجه دقت عملکرد در کنترل عملگرها افزایش یابد.

2. طول عمر بالا: طراحی داخلی دقیق و استفاده از آلیاژ آلومینیومی مقاوم در برابر خوردگی موجب افزایش دوام و کاهش نیاز به تعمیرات دوره‌ای می‌شود.

3. نشتی بسیار کم: سیستم آب‌بندی با اورینگ‌های مقاوم از جنس NBR یا وایتون مانع از نشتی هوا در فشارهای بالا می‌گردد.

4. مصرف انرژی پایین: بوبین‌های شیر برقی Airtac با توان مصرفی حدود 3 وات در نسخه DC یا 4.5 ولت‌آمپر در نسخه AC باعث صرفه‌جویی انرژی و افزایش بازده کلی سیستم می‌شوند.

5. قابلیت نصب آسان: طراحی ماژولار و وزن مناسب این مدل موجب می‌شود که نصب و تعویض آن در سیستم‌های صنعتی به‌راحتی انجام شود.
   در مجموع، شیر برقی ایرتک مدل 4V310-10 به دلیل ترکیب عملکرد دقیق، عمر طولانی و کیفیت ساخت بالا، انتخابی ایده‌آل برای کاربردهای صنعتی و خطوط اتوماسیون محسوب می‌شود.

جزئیات فنی شیر برقی ایرتک مدل 4V310-10

• برند: ایرتک (Airtac)

• مدل: 4V310-10

• نوع عملکرد: الکتروپنوماتیکی با بوبین برقی

• نوع شیر: ۵/۲ راهه (5/2 Way)

• نوع تحریک: تک بوبین یا دو بوبین (بسته به سفارش)

• سایز رزوه پورت‌ها: 3/8 اینچ (PT یا NPT بسته به نسخه)

• محدوده فشار کاری: از 0.15 تا 0.8 مگاپاسکال (معادل 1.5 تا 8 بار)

• فشار تست: تا 1.2 مگاپاسکال (12 بار)

• ولتاژهای استاندارد بوبین: 12V DC، 24V DC، 110V AC، 220V AC

• توان مصرفی: 3 وات (DC) / 4.5 ولت‌آمپر (AC)

• زمان پاسخ‌دهی: حدود 0.05 ثانیه

• ماده بدنه: آلومینیوم آلیاژی مقاوم با پوشش ضدخوردگی

• ماده آب‌بندی: NBR یا وایتون (Viton)

• محیط کاری: هوای فشرده خشک و تمیز بدون روغن

• دمای کاری: از -20 تا +70 درجه سانتی‌گراد

• طول عمر کاری: بیش از 10 میلیون سیکل عملکرد

• نحوه نصب: نصب افقی یا عمودی، به‌صورت مستقیم روی مانفولد یا پنل

• نوع بازگشت: فنر برگشت (در مدل تک بوبین) یا وضعیت پایدار (در مدل دو بوبین)

• وزن تقریبی: حدود 450 گرم

عملکرد شیر برقی Airtac مدل 4V310-10

شیر برقی ایرتک مدل 4V310-10 با استفاده از تحریک الکتریکی بوبین، جریان هوای فشرده را بین ورودی (Port P) و خروجی‌ها (Port A و Port B) هدایت می‌کند. در حالت عادی، یکی از مسیرهای خروجی به ورودی متصل و مسیر دیگر به خروجی تخلیه (Port R) وصل است. با تحریک بوبین، قرقره داخلی (Spool) جابه‌جا شده و جهت جریان تغییر می‌کند.
در مدل دو بوبین، هر بوبین مسئول کنترل یکی از دو وضعیت است و در صورت قطع برق، شیر در آخرین وضعیت باقی می‌ماند. این ویژگی در سیستم‌هایی که نیاز به پایداری موقعیت پس از قطع جریان دارند بسیار ارزشمند است.
طراحی دقیق ساختار داخلی باعث حرکت روان و بی‌صدا شده و از گیرکردگی یا نشتی جلوگیری می‌کند. بوبین‌ها نیز در برابر حرارت، ضربه و رطوبت مقاوم طراحی شده‌اند تا در محیط‌های کاری سخت عملکردی مطمئن داشته باشند.

نکات نصب شیر برقی ایرتک مدل 4V310-10

برای نصب صحیح و ایمن شیر برقی ایرتک مدل 4V310-10 باید چند نکته فنی مهم رعایت شود:

1. هوای فشرده ورودی باید خشک و تمیز باشد؛ نصب واحد مراقبت (فیلتر-رگلاتور-لوبریکاتور) پیش از شیر الزامی است.

2. جهت پورت‌های ورودی و خروجی طبق علائم روی بدنه رعایت شود تا از عملکرد نادرست جلوگیری گردد.

3. در صورت استفاده از مدل‌های برقی، ولتاژ تغذیه بوبین باید با مشخصات درج‌شده روی شیر مطابقت داشته باشد.

4. از نصب شیر در محل‌هایی با رطوبت بالا یا حرارت مستقیم اجتناب شود، مگر اینکه از محافظ مناسب برای بوبین‌ها استفاده گردد.

5. اتصالات رزوه‌ای با نوار تفلون یا چسب مخصوص پنوماتیک آب‌بندی شوند تا نشتی رخ ندهد.

6. پس از نصب، چندبار شیر به‌صورت دستی تست شود تا عملکرد روان و بدون لرزش اطمینان حاصل شود.

نگهداری و سرویس شیر برقی ایرتک مدل 4V310-10

نگهداری منظم شیر برقی ایرتک مدل 4V310-10 موجب افزایش عمر مفید و حفظ کارایی آن می‌شود.

• هر شش ماه یک‌بار مسیر هوای ورودی، خروجی و فیلترها بررسی و تمیز گردد.

• در صورت مشاهده کاهش سرعت عملکرد یا صدای غیرعادی، شیر باید بازبینی و در صورت لزوم اورینگ‌ها تعویض شوند.

• در سیستم‌هایی با کارکرد مداوم، بازبینی دوره‌ای بوبین‌ها جهت جلوگیری از داغ شدن بیش از حد توصیه می‌شود.

• از باز کردن شیر در حالت تحت فشار خودداری شود تا ایمنی حفظ گردد.

• در محیط‌های آلوده یا دارای ذرات گردوغبار، استفاده از کاور محافظ باعث افزایش طول عمر شیر می‌شود.

کاربردهای صنعتی شیر برقی ایرتک مدل 4V310-10

این مدل از شیر برقی Airtac در کاربردهای گسترده‌ای در صنعت مورد استفاده قرار می‌گیرد از جمله:

• خطوط مونتاژ اتوماتیک و ماشین‌آلات تولید قطعات

• دستگاه‌های بسته‌بندی و پرکن مایعات

• ماشین‌آلات CNC و پرس‌های پنوماتیک

• سیستم‌های انتقال مواد و کنترل جک‌های صنعتی

• تجهیزات چاپ، رباتیک و سامانه‌های کنترل موقعیت
  به دلیل طراحی قدرتمند و قابلیت اطمینان بالا، شیر برقی ایرتک مدل 4V310-10 در صنایع خودروسازی، پتروشیمی، غذایی و دارویی نیز استفاده می‌شود.

راهنمای انتخاب شیر برقی ایرتک مدل 4V310-10

برای انتخاب مناسب شیر برقی ایرتک مدل 4V310-10 باید چند عامل کلیدی در نظر گرفته شود:

• فشار کاری سیستم باید در محدوده عملکرد شیر (0.15 تا 0.8 مگاپاسکال) قرار گیرد.

• ولتاژ بوبین باید با منبع تغذیه هماهنگ باشد تا از سوختن بوبین جلوگیری شود.

• در محیط‌های دارای نوسانات شدید دما یا گردوغبار، استفاده از اورینگ‌های مقاوم‌تر توصیه می‌شود.

• حجم جریان عبوری و سایز سیلندرها تعیین‌کننده انتخاب بین مدل‌های 4V310-08 و 4V310-10 است.

• برای سیستم‌هایی که نیاز به حفظ موقعیت پس از قطع برق دارند، مدل دو بوبین انتخاب بهتری است.

جمع‌بندی

شیر برقی ایرتک مدل 4V310-10 یکی از محصولات کارآمد برند Airtac است که با طراحی دقیق، بدنه مقاوم و عملکرد سریع، کنترل جریان هوای فشرده را در سیستم‌های پنوماتیکی با دقت بالا انجام می‌دهد. این مدل با قابلیت تحمل فشار بالا، طول عمر طولانی و مصرف انرژی پایین، گزینه‌ای ایده‌آل برای استفاده در خطوط تولید، دستگاه‌های بسته‌بندی و ماشین‌آلات صنعتی است. رعایت اصول نصب و نگهداری باعث افزایش کارایی و طول عمر این شیر برقی در محیط‌های کاری سنگین خواهد شد.

پرسش و پاسخ (FAQ)

سؤال ۱: تفاوت مدل 4V310-10 با مدل 4V310-08 چیست؟
پاسخ: تفاوت اصلی در سایز پورت‌ها و ظرفیت عبور جریان است. مدل 4V310-10 با پورت‌های 3/8 اینچ برای سیستم‌هایی با دبی بالاتر طراحی شده است، درحالی‌که مدل 4V310-08 پورت 1/4 اینچ دارد.

سؤال ۲: آیا می‌توان شیر برقی ایرتک مدل 4V310-10 را به‌صورت عمودی نصب کرد؟
پاسخ: بله، امکان نصب عمودی وجود دارد اما توصیه می‌شود برای عملکرد پایدارتر، نصب در حالت افقی انجام شود تا فشار بر روی قرقره به حداقل برسد.

سؤال ۳: چه نوع هوایی برای عملکرد بهتر شیر برقی ایرتک مناسب است؟
پاسخ: هوای فشرده باید خشک و بدون ذرات معلق باشد. استفاده از فیلتر هوای 40 میکرونی در ورودی سیستم توصیه می‌شود تا از آسیب به قرقره و آب‌بندی‌ها جلوگیری شود.

سؤال ۴: چگونه می‌توان از سوختن بوبین شیر برقی جلوگیری کرد؟
پاسخ: رعایت تطابق دقیق ولتاژ تغذیه با مقدار درج‌شده روی بوبین، استفاده از تایمر یا مدار حفاظتی و تهویه مناسب اطراف بوبین از مهم‌ترین عوامل جلوگیری از سوختگی هستند.

سؤال ۵: آیا شیر برقی ایرتک مدل 4V310-10 برای کار با گازهای غیرهوایی مناسب است؟
پاسخ: این شیر برای هوای فشرده طراحی شده اما می‌تواند برای گازهای بی‌اثر مانند نیتروژن نیز به‌کار رود، به‌شرط رعایت محدوده فشار و استفاده از مواد آب‌بندی مناسب.
