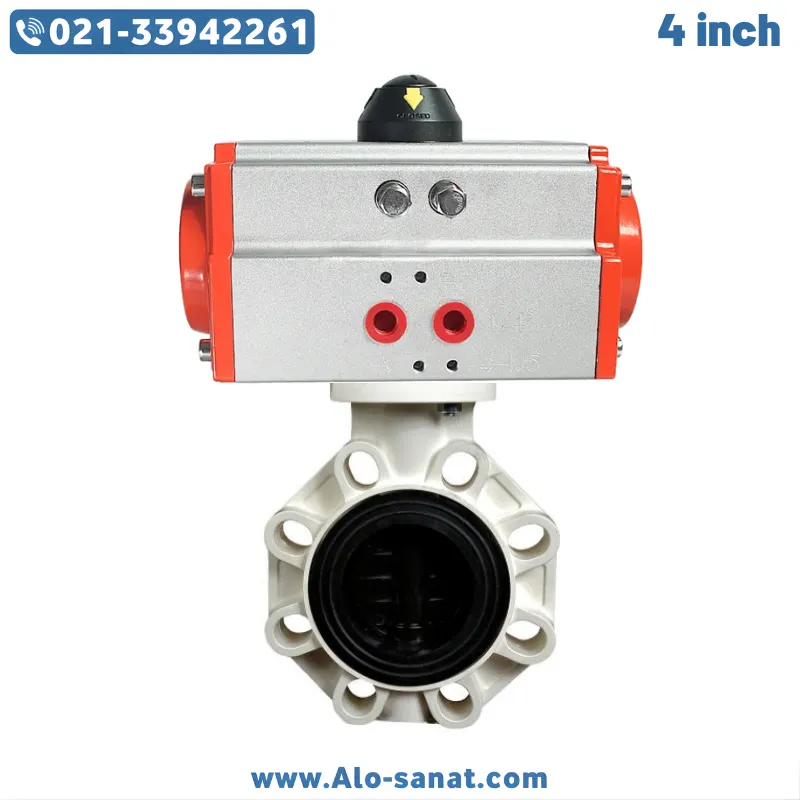

شیر پروانهای UPVC سایز 4 اینچ با عملگر پنوماتیک بادی یک شیر پلاستیکی ضد اسید تخصصی برای خطوط صنعتی خورنده است که در صنایع شیمیایی، سیستمهای تصفیه و خطوط انتقال سیالات حساس استفاده میشود. این باترفلای ولو از جنس UPVC ساخته شده و کاملاً غیرخورنده است، به همین دلیل در محیطهایی که شیرهای فلزی بهسرعت تخریب میشوند، بهترین گزینه به شمار میرود. عملگر پنوماتیک روی این مدل، امکان کنترل سریع، ایمن و اتوماتیک را فراهم کرده و آن را به یک شیر موتورخور پرکاربرد برای اتوماسیون صنعتی تبدیل میکند. وزن کم، نصب ساده، آببندی قوی و مقاومت عالی این محصول، آن را به یکی از استانداردترین انتخابها در خطوط اسیدی و قلیایی تبدیل کرده است.

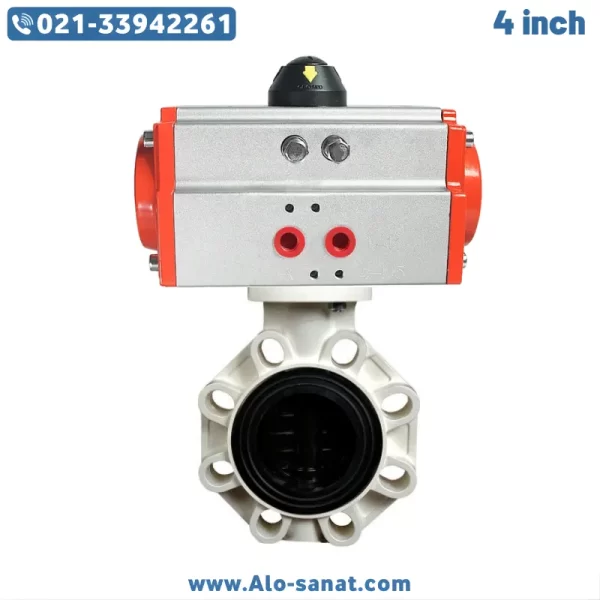

معرفی شیر پروانه ای UPVC سایز 4 اینچ با عملگر پنوماتیک بادی
شیر پروانهای UPVC سایز 4 اینچ با عملگر پنوماتیک بادی یکی از شیرهایی است که برای سیستمهای مواد خورنده طراحی شده و در محیطهایی که نیاز به یک شیر مقاوم و سبک وجود دارد، استفاده میشود. UPVC به عنوان یک ماده صنعتی مقاوم، تحمل بسیار بالایی در برابر اسیدها، بازها و مواد شوینده دارد و با هیچیک از این سیالات واکنش شیمیایی نمیدهد. به همین دلیل شیر پروانهای UPVC یک گزینه قابل اعتماد و اقتصادی برای خطوطی است که نیاز به طول عمر زیاد و حداقل نگهداری دارند.
عملگر پنوماتیک بادی که روی این شیر نصب میشود، با استفاده از فشار هوای فشرده، دیسک شیر را چرخانده و عملکرد باز و بسته شدن سریع را ممکن میسازد. این کنترل بادی باعث میشود شیر موتورخور UPVC 4 اینچ در سیستمهای اتوماسیون، خطوط شیمیایی، کارخانههای تولید مواد شوینده، واحدهای آبکاری و تصفیهخانهها کاربرد گستردهای داشته باشد. این شیر در بسیاری از پروژههای صنعتی جایگزین شیرهای فلزی سنگین و پرهزینه شده است.
مزایا استفاده از شیر پروانه ای UPVC سایز 4 اینچ
استفاده از شیر پروانهای UPVC سایز 4 اینچ با عملگر پنوماتیک مزایای قابل توجهی ارائه میدهد. اولین مزیت، مقاومت بسیار بالا در برابر خوردگی و خورندههای شیمیایی است. مواد فلزی در چنین خطوطی سریعاً دچار زنگزدگی و تخریب میشوند، اما شیر UPVC بدون واکنش باقی میماند. این موضوع هزینههای نگهداری و تعویض را بهشدت کاهش میدهد.
مزیت دوم، وزن بسیار کم شیر پروانهای UPVC نسبت به انواع فلزی است. این کاهش وزن، حمل، نصب و نگهداری شیر را بسیار سادهتر میکند. اکچویتور پنوماتیک نیز به سرعت باز و بسته شدن شیر کمک میکند و امکان کنترل دقیق در سیستمهای اتوماسیون را فراهم میسازد. آببندی EPDM یا FKM باعث جلوگیری از نشتی و افزایش اطمینان در کاربردهای حساس میشود. شیر موتورخور UPVC 4 اینچ میتواند در محیطهای مرطوب، خورنده و آلوده نیز بدون افت کیفیت کار کند.
ساختار و عملکرد شیر پروانه ای UPVC 4 اینچ پنوماتیک
ساختار این شیر شامل بدنه UPVC، دیسک از جنس UPVC یا CPVC، رینگ آببندی و شفت مستحکم است. دیسک ۹۰ درجه دوران میکند و باعث باز یا بسته شدن مسیر جریان میشود. بدنه UPVC از نظر فیزیکی پایدار است و در برابر ضربه متوسط و خوردگی مقاومت بالایی دارد. آببندی EPDM برای مواد خنثی و آب صنعتی مناسب است، در حالی که آببندی FKM مخصوص اسیدهای قوی و سیالات خورنده است.
اکچویتور پنوماتیک با دریافت سیگنال هوای فشرده، حرکت دورانی را به دیسک منتقل میکند. این عملگر میتواند به صورت تکاثر (بازگشت فنری) یا دواثر (استفاده از هوا برای هر دو جهت حرکت) انتخاب شود. مدل دواثر دقت و سرعت بالاتری دارد و برای سیستمهای کنترل پیوسته کاربرد بیشتری دارد. این ساختار موجب عملکرد روان و کمخرابی شیر پروانهای UPVC سایز 4 اینچ میشود.
نقش اکچویتور پنوماتیک بادی در شیر موتورخور UPVC
اکچویتور بادی عامل اصلی تبدیل هوای فشرده به حرکت مکانیکی است. این عملگر با طراحی دقیق، گشتاور کافی برای دوران دیسک را ایجاد میکند و در نتیجه شیر پروانهای UPVC میتواند در زمان کوتاه باز و بسته شود. اکچویتور بادی قابلیت اتصال به سیستمهای اتوماسیون، پوزیشنر، لیمیت سوئیچ، سولونوئید ولو و کنترلهای الکترونیکی را دارد.
در خطوطی که نیاز به قطع سریع جریان وجود دارد، عملگر پنوماتیک بهترین گزینه است. همچنین کاهش خطای انسانی یکی دیگر از مزیتهای سیستم بادی است. شیر موتورخور UPVC سایز 4 اینچ با اکچویتور پنوماتیک برای محیطهای انفجاری نیز مناسب است، زیرا هیچگونه جرقه الکتریکی در آن وجود ندارد.
مقاومت شیر پلاستیکی ضد اسید UPVC در محیطهای صنعتی
UPVC ماهیتی غیرخورنده دارد و در برابر طیف وسیعی از مواد شیمیایی بسیار مقاوم است. این شیر برای کار با اسیدهای کلریدریک، نیتریک، سولفوریک با غلظتهای متوسط، بازهای قوی، مواد قلیایی، نمکها، مواد شوینده، حلالهای سبک و آب بازیافتی مناسب است. در محیطهایی که دما متوسط است و PH سیال پایین یا بالا باشد، UPVC بهترین عملکرد را دارد.
به دلیل همین مقاومت، شیر پروانهای UPVC سایز 4 اینچ در صنایع زیر به طور گسترده استفاده میشود:
– واحدهای تولید مواد شوینده
– کارخانههای گالوانیزه و آبکاری
– سیستمهای شستشوی اسیدی
– خطوط حمل و انتقال سیالات خورنده
– تصفیهخانههای آب صنعتی
– صنایع پتروشیمی غیرهیدروکربنی
– مراکز کنترل فاضلاب صنعتی
کاربردهای شیر پروانه ای UPVC 4 اینچ پنوماتیک
این مدل شیر موتورخور برای دهها کاربرد طراحی شده است، از جمله:
– کنترل اسید در مخازن و خطوط شیمیایی
– سیستمهای انتقال سود سوزآور و اسیدها
– جریاندهی آب شور و آب صنعتی
– استخرهای تصفیه آب
– سیستمهای آبیاری صنعتی و کود مایع
– خطوط بازیافت مواد شیمیایی
– واحدهای CIP و سیستمهای شستشوی صنعتی
در هر محیطی که نیاز به شیر سبک، ارزانتر از فلزی، با تحمل شیمیایی بالا وجود دارد، باترفلای ولو UPVC بهترین گزینه است.
نحوه نصب شیر پروانه ای UPVC موتورخور
نصب شیر پروانهای UPVC به دلیل وزن کم و ساختار استاندارد، نسبتاً ساده است. برای نصب صحیح، دیسک باید نیمه باز باشد تا در زمان قرارگیری میان فلنجها، آسیب نبیند. فلنجها باید تراز باشند تا فشار اضافی به بدنه وارد نشود. پیچها باید بهصورت ضربدری و با گشتاور مناسب بسته شوند.
اکچویتور باید روی شفت شیر تنظیم شده و موقعیت باز و بسته آن با کنترلر هماهنگ شود. استفاده از فیلتر رگلاتور برای ورود هوای خشک و تمیز اهمیت زیادی دارد. عدم ورود رطوبت و گرد و غبار به عملگر موجب افزایش عمر سیستم میشود.
نگهداری و سرویس دورهای شیر UPVC پنوماتیک
سرویس این شیرها ساده و کمهزینه است. نکات مهم شامل:
– بررسی سلامت واشر EPDM یا FKM
– تست عملکرد اکچویتور
– چک کردن نشتی در فلنجها
– اطمینان از سلامت شفت
– تست باز و بسته شدن شیر در حالت دستی و اتوماتیک
UPVC برخلاف فلزات نیاز به روغنکاری یا تعمیرات پیچیده ندارد و همین ویژگی باعث کاهش هزینه نگهداری میشود.
حساسیتهای دمایی و فشاری
UPVC در برابر حرارت حساس است. دمای مناسب برای کار این شیر بین ۰ تا ۶۰ درجه برای EPDM و تا ۸۰ درجه برای FKM است. دماهای بالاتر میتوانند باعث نرم شدن بدنه و تغییر شکل آن شوند. فشار کاری معمول شیر پروانهای UPVC سایز 4 اینچ حدود 10 بار است.
جزئیات فنی شیر پروانه ای UPVC سایز 4 اینچ با اکچویتور بادی
– سایز نامی: 4 اینچ
– جنس بدنه: UPVC
– جنس دیسک: UPVC / CPVC
– سیلینگ: EPDM یا FKM
– فشار کاری: 10 بار
– دمای کاری: 0 تا 80 درجه
– نوع عملکرد: On/Off یا مدولار
– نوع اتصال: فلنجی
– نوع عملگر: پنوماتیک تکاثر یا دواثر
– کاربرد: خطوط اسیدی، قلیایی و فاضلاب صنعتی
جدول مشخصات کامل
| مشخصه | مقدار |
|---|---|
| سایز | 4 اینچ |
| جنس بدنه | UPVC |
| جنس دیسک | UPVC/CPVC |
| آببندی | EPDM / FKM |
| فشار کاری | 10 Bar |
| اتصال | فلنجی |
| نوع عملگر | Pneumatic |
| کاربرد | خطوط شیمیایی و اسیدی |
| دمای کاری | 80°C |
ویژگیهای کلیدی شیر پروانهای UPVC سایز 4 اینچ
– کاملاً مقاوم در برابر اسید
– وزن بسیار کم نسبت به نمونههای فلزی
– آببندی بسیار دقیق و قابل اعتماد
– سازگار با سیستمهای اتوماسیون
– عدم رسوبگیری
– مناسب برای محیطهای مرطوب و آلوده
تفاوت شیر UPVC با شیر فلزی در خطوط اسیدی
شیرهای فلزی در خطوط اسیدی بهسرعت زنگ میزنند و دچار خوردگی میشوند، اما UPVC حتی در معرض اسیدهای شدید نیز پایدار باقی میماند. شیرهای فلزی سنگینتر هستند، نیاز به نگهداری بیشتری دارند و گرانتر هستند. در مقابل، شیر پروانهای UPVC سبکتر، اقتصادیتر و با طول عمر بسیار بالاتر است. عملگر پنوماتیک نیز روی هر دو نوع قابل استفاده است، اما UPVC به دلیل نیاز کمتر به روانکاری و عدم اکسید شدن، گزینه بهتری است.
عملکرد آببندی در شیر پروانه ای UPVC 4 اینچ
آببندی EPDM مناسب آب، مواد شوینده و سیالات خنثی است. FKM برای اسیدهای قوی مانند سولفوریک، نیتریک و کلریدریک مناسب است. انتخاب سیلینگ مناسب نقش بسیار مهمی در جلوگیری از نشتی دارد. دیسک با چرخش دقیق و فشار مناسب، کاملاً با رینگ آببند تماس پیدا کرده و نشتی را صفر میکند.
سوالات متداول (FAQ)
1. آیا شیر پروانهای UPVC سایز 4 اینچ برای اسید سولفوریک مناسب است؟
در صورت استفاده از آببندی FKM، کاملاً مناسب است و مقاومت عالی دارد.
2. فشار مورد نیاز برای عملگر پنوماتیک چند بار است؟
بین 5 تا 7 بار فشار مناسب عملکرد کامل اکچویتور است.
3. آیا این شیر امکان کنترل تدریجی دارد؟
با نصب پوزیشنر پنوماتیکی امکان کنترل مدولار فراهم میشود.
4. آیا شیر UPVC در برابر فشار بالا مقاوم است؟
تا 10 بار عملکرد مطمئن دارد، برای فشارهای بالاتر مناسب نیست.
5. طول عمر معمول آببندی EPDM یا FKM چقدر است؟
بین 2 تا 4 سال بسته به نوع سیال و دمای کاری.
