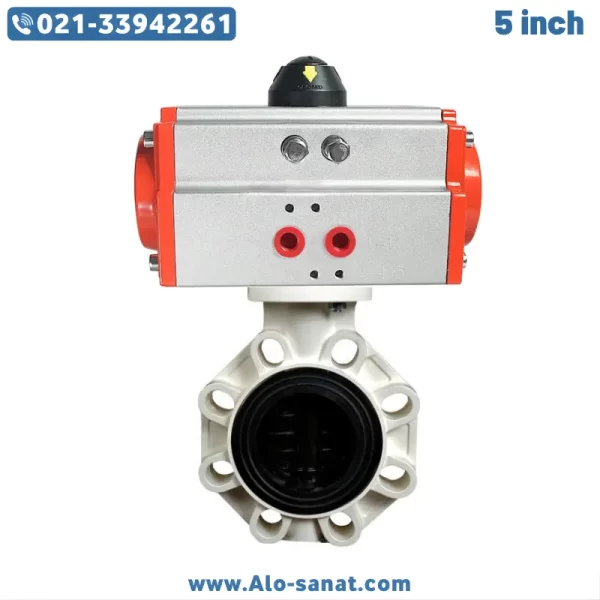

شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک بادی یک تجهیز صنعتی برای کنترل دقیق جریان سیالات در شبکههای انتقال آب، سیالات شیمیایی و محیطهای خورنده است. این مدل شیر که از جنس پلیوینیل کلراید تقویتشده ساخته میشود، به دلیل مقاومت شیمیایی بسیار بالا و وزن کم، جایگزینی مناسب برای شیرهای فلزی در محیطهای خورنده و اسیدی محسوب میشود. ترکیب بدنه پلاستیکی مقاوم و اکچویتور بادی باعث شده این نوع شیر پروانهای در خطوطی که نیاز به اتوماسیون، سرعت عملکرد بالا و دوام مناسب دارند، کاربرد گستردهای داشته باشد. شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک بادی همچنین همان چیزی است که در صنایع به عنوان باترفلای ولو یا شیر پروانهای پلاستیکی ضداسید شناخته میشود و در دسته شیرهای موتورخور نیز قرار میگیرد.
معرفی شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک بادی
شیر پروانهای UPVC یک نوع شیر چرخشی است که با استفاده از یک دیسک مرکزی جریان سیال را قطع یا وصل میکند. در سایز 5 اینچ، این شیر به شکل قابلتوجهی در شبکههای انتقال سیال با دبی متوسط تا بالا استفاده میشود و وجود عملگر پنوماتیک بادی امکان کنترل خودکار، سریع و امن را فراهم میکند. شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک بادی به دلیل جنس بدنهاش، در محیطهایی که سیالات خورنده مثل اسیدها، بازیها و محلولهای شیمیایی جریان دارند، نسبت به شیرهای فلزی عملکرد مطمئنتری دارد. از طرف دیگر، عملگر بادی این شیر که در بخشهایی از مقاله آن را اکچویتور نیز مینامیم، توانایی اجرای فرمانها را با کنترل دقیق فشار هوا و سرعت عمل بالا فراهم میکند. این شیر موتورخور در سیستمهایی که نیاز به قطعووصل سریع دارند، عملکرد بسیار پایدار ارائه میدهد. در بیشتر موارد، نصب و راهاندازی شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک بادی سادهتر از شیرهای پروانهای فلزی است و وزن کم آن، هزینههای حملونقل و نصب را کاهش میدهد.
مزایای استفاده از شیر پروانه ای UPVC سایز 5 اینچ با اکچویتور پنوماتیک
مهمترین مزیت شیر پروانهای UPVC، مقاومت شیمیایی عالی در برابر محلولهای اسیدی و بازی است. این ویژگی که به دلیل ساختار پلیوینیل کلراید ایجاد میشود، باعث شده استفاده از این شیر در صنایع شیمیایی، پتروشیمی و مراکز تصفیه آب بسیار متداول باشد. یکی دیگر از مزایا، وزن پایین بدنه UPVC است. این موضوع علاوه بر سهولت نصب، باعث کاهش فشار روی سازه و خطوط لوله میشود و در پروژههای بزرگ به کاهش هزینهها کمک میکند.
وجود عملگر پنوماتیک نیز باعث افزایش سرعت عملکرد شیر میشود. اکچویتور بادی بهصورت ایمن و بدون خطر جرقهزدن کار میکند و برای محیطهای حساس انتخاب بسیار مناسبی است. شیر موتورخور UPVC به دلیل عدم نیاز به سرویس مداوم، در محیطهای صنعتی با حجم کار بالا گزینهای قابل اعتماد محسوب میشود. از طرفی، طراحی ساده و یکپارچه دیسک در باترفلای ولو اولویت انتخاب آن را در سیستمهایی که نیاز به قطعووصل سریع دارند، افزایش داده است.
جزئیات فنی شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک بادی
بدنه: ساخته شده از UPVC مقاوم در برابر اسید و مواد خورنده
نوع اتصال: فلنجی استاندارد ANSI / DIN بسته به مدل خط لوله
سایز اسمی: 5 اینچ
نوع اکچویتور: پنوماتیک بادی دوحالته (Double Acting) یا فنری (Spring Return)
فشار کاری شیر: حدود 10 تا 16 بار بسته به طراحی و ضخامت بدنه
فشار عملکرد اکچویتور: 4 تا 8 بار
جنس دیسک: UPVC یا CPVC تقویتشده
جنس نشیمنگاه (Seat): لاستیک EPDM یا NBR مقاوم در برابر خوردگی
دمای کاری سیال: معمولاً از 0 تا 60 درجه سانتیگراد
نوع عملکرد: قطعووصل (On/Off) یا تنظیمی (Control)
کاربردها: صنایع شیمیایی، تصفیهخانهها، انتقال آب، استخرها، صنایع اسیدی، خطوط مواد شیمیایی، واحدهای خوراکی و دارویی
نوع شیر: باترفلای ولو UPVC یا شیر پروانه ای پلاستیکی ضد اسید
سیستم محرک: شیر موتورخور بادی (اکچویتور پنوماتیک)
عملکرد شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک
عملکرد این شیر مبتنی بر چرخش دیسک مرکزی است. فشار هوا وارد اکچویتور شده و نیروی لازم برای حرکت دیسک فراهم میشود. در حالت باز، دیسک به صورت موازی با جریان قرار گرفته و کمترین افت فشار ایجاد میشود. در حالت بسته، دیسک عمود بر جریان قرار گرفته و مسیر کاملاً مسدود میشود. استفاده از اکچویتور بادی باعث شده فرایند باز و بسته شدن با سرعت بالا و بدون نیاز به مداخله دستی انجام شود. شیر موتورخور بادی معمولاً در سیستمهای اتوماسیون و کنترل مرکزی استفاده میشود و امکان نظارت دقیق بر وضعیت شیر را فراهم میکند.
کاربردهای شیر پروانه ای UPVC سایز 5 اینچ در صنعت
شیر پروانهای UPVC برای خطوطی که سیالات خورنده جریان دارند، بسیار مناسب است. صنایع اسیدسازی، مخازن مواد شیمیایی، سیستمهای انتقال کلر، پروژههای تصفیه آب و فاضلاب و کارخانجات تولید مواد شوینده از مصرفکنندگان اصلی این شیر هستند. همچنین در خطوط آب صنعتی و کشاورزی نیز به دلیل مقاومت مناسب در برابر خوردگی و رسوب کاربرد دارد. این مدل باترفلای ولو به دلیل وزن کم و نصب آسان، در سیستمهای بالاسری و سازههایی که تحمل وزن محدود دارند، استفاده میشود.
در پروژههایی که نیاز به عملکرد سریع وجود دارد، اکچویتور بادی با پاسخدهی مناسب، عملکرد شیر را بهبود میدهد. در محیطهایی که ایمنی مهم است، عدم وجود خطر جرقه یا اتشسوزی در اکچویتور بادی، آن را برای استفاده در محیطهای قابل اشتعال مناسب کرده است.
ساختار بدنه و مزیتهای طراحی
یکی از ویژگیهای کلیدی شیر پروانهای UPVC، طراحی مقاوم و یکپارچه بدنه است. ساختار این شیر به گونهای طراحی شده که در برابر فشارهای فیزیکی و شیمیایی مقاوم باشد. استفاده از دیسک سبک و نشیمنگاه انعطافپذیر باعث کاهش سایش و افزایش طول عمر شیر شده است. همچنین ، طراحی داخلی این شیر افت فشار بسیار کمی ایجاد میکند و برای خطوط انتقال طولانی گزینهای مناسب محسوب میشود.
نحوه نصب شیر پروانه ای UPVC 5 اینچ
نصب این شیر نسبت به نمونههای فلزی بسیار سادهتر است. اتصال فلنجی آن با اغلب استانداردهای رایج مطابقت دارد و وزن کم باعث میشود برای نصب نیاز به نیروی کار کمتری باشد. در هنگام نصب، باید فلنجها تراز باشند و نشیمنگاه لاستیکی داخل بدنه شیر آسیب نبیند. برای اکچویتور پنوماتیک نیز لازم است فشار هوا طبق مقدار توصیهشده تنظیم شود تا عملکرد درست و طول عمر مناسب تضمین شود.
نگهداری و سرویس شیر پروانه ای UPVC 5 اینچ
شیر پروانهای UPVC نیاز کمی به سرویس دورهای دارد. مهمترین اقدام، بررسی شرایط نشیمنگاه (Seat) و اطمینان از عدم وجود رسوب یا مواد خورنده در ناحیه آببندی است. برای اکچویتور بادی، بررسی فشار هوا و کیفیت آن ضروری است. وجود رطوبت زیاد در هوا میتواند به اجزای اکچویتور آسیب بزند، بنابراین استفاده از فیلتر رطوبتگیر توصیه میشود.
تفاوت شیر پروانه ای UPVC با نمونههای فلزی
شیرهای فلزی مانند استیل یا چدن در برابر خوردگی آسیبپذیرتر هستند، اما شیر پروانهای UPVC در محیطهای اسیدی عملکرد بسیار بهتری دارد. از طرفی، شیرهای UPVC سبکتر هستند و نصب آنها راحتتر است. اگرچه شیرهای فلزی برای فشارهای بسیار بالا انتخاب میشوند، در فشارهای معمول صنعتی، شیرهای UPVC گزینهای اقتصادی و مقاوم محسوب میشوند.
قیمت شیر پروانه ای UPVC سایز 5 اینچ با عملگر پنوماتیک بادی
قیمت این محصول به عوامل متعددی بستگی دارد، از جمله نوع اکچویتور، جنس نشیمنگاه، استاندارد فلنج و برند سازنده. مدلهایی که از اکچویتور بادی فنردار یا تنظیمی استفاده میکنند، معمولاً قیمت بالاتری دارند. جنس نشیمنگاه مثل EPDM یا Viton نیز روی قیمت تأثیر مستقیم دارد.
بخش پرسش و پاسخ (FAQ)
1. آیا شیر پروانه ای UPVC سایز 5 اینچ برای اسید سولفوریک مناسب است؟
بله، به شرطی که نشیمنگاه مناسب مانند EPDM یا Viton انتخاب شود.
2. اکچویتور پنوماتیک این شیر چه مقدار هوا مصرف میکند؟
میزان مصرف هوا بسته به مدل اکچویتور متفاوت است اما معمولاً بین 4 تا 8 بار فشار نیاز دارد.
3. آیا این شیر برای استفاده در خطوط آب شرب مناسب است؟
در بسیاری از پروژهها استفاده میشود اما انتخاب نشیمنگاه استاندارد ضروری است.
4. آیا میتوان اکچویتور را از نوع برقی جایگزین کرد؟
بله، امکان نصب اکچویتور برقی وجود دارد ولی نیاز به تبدیل پایه نصب دارد.
5. عمر مفید شیر پروانه ای UPVC چقدر است؟
بسته به نوع سیال و شرایط کاری، معمولاً بین 5 تا 10 سال عملکرد مطلوب ارائه میدهد.
