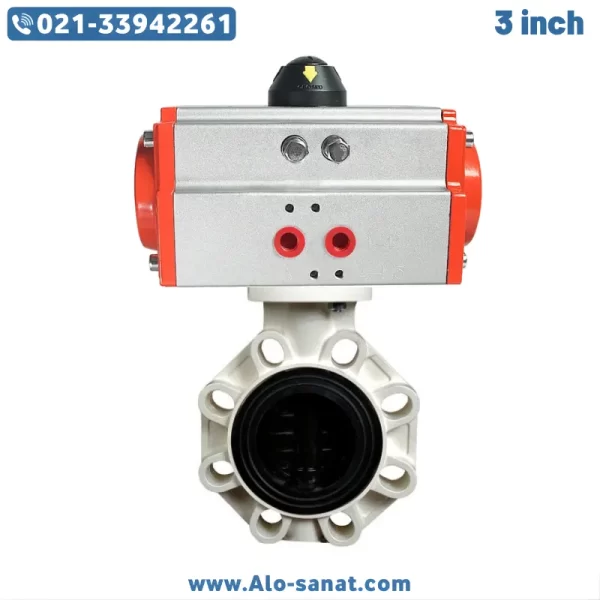

شیر پروانهای UPVC سایز 3 اینچ با عملگر پنوماتیک بادی یک شیر پلاستیکی ضد اسید با مقاومت بالا در برابر خوردگی و مناسب برای کنترل دقیق جریان سیالات خورنده است. این مدل باترفلای ولو به دلیل ساختار سبک، طراحی مقاوم و قابلیت اتصال به اکچویتور بادی، یک گزینه اصلی در خطوط صنعتی شیمیایی و محیطهای خورنده است. شیر موتورخور UPVC سایز 3 اینچ بهدلیل عملکرد سریع و عمر طولانی، در مجموعههای اتوماسیون صنعتی، سیستمهای تصفیه و انتقال مواد شیمیایی جایگاه ویژهای دارد. این محصول ساختاری ساده و قابلاعتماد دارد و به دلیل عدم واکنش شیمیایی با اسیدها و بازها، یک انتخاب استاندارد برای کاربریهای سنگین و حساس محسوب میشود.
معرفی شیر پروانهای UPVC سایز 3 اینچ با عملگر پنوماتیک بادی
شیر پروانهای UPVC سایز 3 اینچ با عملگر پنوماتیک بادی یکی از رایجترین شیرهای کنترلی برای مدیریت سیالات خورنده و مواد شیمیایی است. این باترفلای ولو در خطوطی به کار میرود که شیرهای فلزی به دلیل خوردگی شدید، قابل استفاده نیستند. جنس UPVC مقاومت ساختاری بسیار بالایی در برابر اسیدها، مواد قلیایی، محلولهای نمکی، مواد شوینده صنعتی و آبهای آلوده دارد. اکچویتور پنوماتیکی وظیفه تأمین نیروی چرخش دیسک شیر را برعهده دارد و با استفاده از هوای فشرده، عملکردی سریع و ایمن ارائه میدهد.
در بسیاری از کارخانههای تولید مواد شیمیایی، تصفیهخانهها، صنایع الکترولیز، گالوانیزه، خطوط فاضلاب صنعتی و سیستمهای انتقال سیالات خورنده، این شیر پلاستیکی ضد اسید به دلیل پایداری بالا و هزینه نگهداری کم بهطور گسترده استفاده میشود. استفاده از شیر موتورخور باعث میشود نیازی به اعمال نیروی دستی نباشد و کنترل کامل از طریق سیستم اتوماسیون انجام شود. وزن سبک شیر پروانهای UPVC نسبت به مدلهای فلزی، ایمنی نصب و سرعت کار را افزایش میدهد.
مزایا استفاده از شیر پروانهای UPVC سایز 3 اینچ پنوماتیک
شیر پروانهای UPVC سایز 3 اینچ با عملگر پنوماتیک چندین مزیت کلیدی دارد که آن را برای محیطهای خورنده و سیستمهای صنعتی ایدهآل میکند. مقاومت شیمیایی UPVC نسبت به اسیدهای معدنی، بازهای قوی و مواد خورنده، ویژگی برجسته این شیر است. این مقاومت باعث افزایش طول عمر شیر و کاهش هزینههای نگهداری میشود. اکچویتور پنوماتیک نیز امکان کنترل سریع و دقیق شیر را فراهم میکند.
بهدلیل طراحی سبک، نصب این نوع شیر آسانتر و سریعتر از شیرهای فلزی است. هزینه تعمیرات کمتر، عدم رسوبگیری، آببندی کامل، و عملکرد روان از دیگر مزایای شیر پروانهای UPVC است. این محصول نسبت به مدلهای فلزی در محیطهایی که رطوبت، گازهای خورنده یا مواد شیمیایی وجود دارد، ایمنی بیشتری را فراهم میکند. همچنین شیر موتورخور با عملگر بادی در خطوط اتوماسیون باعث افزایش سرعت واکنش سیستم و کاهش خطای انسانی میشود.
ساختار فنی شیر باترفلای ولو UPVC سایز 3 اینچ
ساختار فنی شیر پروانهای UPVC سایز 3 اینچ شامل بدنه UPVC، دیسک مقاوم، سیلینگ لاستیکی، شفت مرکزی و عملگر پنوماتیکی است. بدنه UPVC به دلیل خصوصیات شیمیایی پایدار، در برابر تجزیه و خوردگی ناشی از تماس طولانیمدت با مواد خورنده مقاوم است. دیسک شیر به صورت ۹۰ درجه میچرخد و مسیر جریان را باز یا بسته میکند. این چرخش میتواند بهصورت دستی یا با استفاده از اکچویتور بادی انجام شود.
آببندی شیر معمولاً از EPDM یا FKM ساخته میشود. EPDM برای آب و مواد شیمیایی سبک مناسب است، در حالی که FKM مخصوص اسیدهای قوی و مواد خورنده سنگین استفاده میشود. عملگر پنوماتیک با استفاده از سیگنال هوای فشرده، حرکت دیسک را کنترل کرده و عملکرد On/Off یا تدریجی را انجام میدهد. اتصال شیر نیز معمولاً از نوع فلنجی است و با فلنجهای استاندارد PVC و UPVC سازگار است.
عملکرد اکچویتور پنوماتیک در شیر موتورخور UPVC
عملگر پنوماتیک مورد استفاده در شیر پروانهای UPVC سایز 3 اینچ نیروی لازم برای دوران دیسک شیر را فراهم میکند. این اکچویتورها معمولاً در دو نوع تکاثر و دواثر تولید میشوند. در مدل تکاثر، فنر داخلی وظیفه بازگشت به حالت اولیه را بهعهده دارد و این قابلیت در مواقع اضطراری که فشار هوا قطع شود، اهمیت بالایی دارد. مدل دواثر، در هر دو جهت باز و بسته شدن از فشار هوا استفاده میکند و کنترل یکنواختتر و دقیقتری ارائه میدهد.
عملگر پنوماتیکی قابلیت اتصال به سولونوئید ولو، پوزیشنر و سیستمهای کنترل اتوماتیک را دارد و در خطوط کاملاً مکانیزه بهترین عملکرد را ارائه میدهد. سرعت باز و بسته شدن شیر با اکچویتور بادی بسیار بالاست و برای محیطهایی که نیاز به واکنش سریع دارند، انتخاب استاندارد محسوب میشود.
مقاومت در برابر خوردگی و شرایط محیطی
مهمترین دلیل استفاده از شیر پروانهای UPVC در خطوط صنعتی، مقاومت بالای آن در برابر خوردگی است. مواد شیمیایی که بهسرعت باعث تخریب شیرهای فلزی میشوند، هیچ واکنشی با UPVC ایجاد نمیکنند. این ویژگی باعث میشود شیر پروانهای UPVC سایز 3 اینچ در صنایع اسید، قلیا، تولید مواد شوینده، سیستمهای آبکاری، واحدهای بازیافت و خطوط انتقال سیالات حساس یک انتخاب امن و قابلاعتماد باشد.
شرایط رطوبتی بالا، گازهای خورنده مثل کلر، و محیطهای مرطوب صنعتی نیز باعث کاهش کیفیت شیرهای فلزی میشود اما شیر UPVC در برابر این شرایط مقاوم است. همچنین وزن کم آن امکان نصب آسان و کاهش بار وارد شده به لولهکشی را فراهم میکند.
کاربردهای شیر پروانهای UPVC سایز 3 اینچ
این شیر پلاستیکی ضد اسید در صنایع مختلف استفاده میشود، از جمله:
– صنایع شیمیایی و تولید مواد اسیدی
– کارخانههای تولید مواد شوینده
– تصفیهخانههای آب و فاضلاب
– صنایع آبکاری و الکترولیز
– سیستمهای حمل اسید
– خطوط انتقال آب صنعتی
– مخازن مواد شیمیایی و اسید
– سیستمهای خورنده با PH پایین یا بالا
نحوه نصب شیر پروانهای UPVC سایز 3 اینچ موتورخور
برای نصب این شیر پروانهای UPVC، ابتدا باید فلنجها کاملاً تمیز و تراز باشند. دیسک شیر باید در حالت نیمهباز قرار گیرد تا در زمان نصب به فلنج گیر نکند. بستن پیچهای فلنج باید یکنواخت و بدون اعمال گشتاور بیش از حد باشد تا بدنه UPVC آسیب نبیند. اکچویتور پنوماتیک باید با دقت روی شفت نصب شود و موقعیت باز و بسته بودن شیر با سیستم کنترل هماهنگ شود. استفاده از فیلتر رگلاتور برای ورود هوای تمیز به عملگر توصیه میشود.
سرویس و نگهداری شیر پروانهای UPVC پنوماتیک
نگهداری این شیر نسبتاً ساده است و شامل موارد زیر است:
– بررسی آببندی EPDM یا FKM
– تست عملکرد اکچویتور
– کنترل اتصالات فلنجی
– تست نشتی
– بررسی سلامت شفت و دیسک
– روانکاری قطعات مرتبط با اکچویتور
این سرویسها باعث افزایش عمر شیر و جلوگیری از توقف خط تولید میشود.
جزئیات فنی شیر پروانهای UPVC 3 اینچ با عملگر بادی
– سایز کل: 3 اینچ
– نوع شیر: Butterfly Valve UPVC
– نوع عملگر: Pneumatic Actuator
– جنس بدنه: UPVC
– جنس دیسک: UPVC / CPVC
– نوع آببندی: EPDM ، FKM
– فشار کاری: 10 Bar
– دمای کاری: 0 تا 80 درجه سانتیگراد
– اتصال: فلنجی
– عملکرد: On/Off یا تدریجی با پوزیشنر
– مناسب محیطهای خورنده و اسیدی
جدول مشخصات
| مشخصه | مقدار |
|---|---|
| سایز | 3 اینچ |
| جنس بدنه | UPVC |
| نوع عملگر | پنوماتیک |
| فشار کاری | 10 Bar |
| دمای کاری | 80°C |
| نوع آببندی | EPDM / FKM |
| نوع شیر | باترفلای ولو UPVC |
| کاربرد | خطوط اسیدی و خورنده |
سوالات متداول (FAQ)
1. آیا شیر UPVC برای اسید کلریدریک مناسب است؟
بله، اگر آببندی FKM استفاده شود، مقاومت بسیار بالایی دارد.
2. فشار هوای لازم برای اکچویتور چند بار است؟
بین 5 تا 7 بار فشار ایدهآل عملکرد کامل است.
3. آیا این شیر امکان کنترل تدریجی دارد؟
در صورت نصب پوزیشنر پنوماتیکی، کنترل مدولار امکانپذیر است.
4. طول عمر آببندی در سیالات اسیدی چقدر است؟
بسته به غلظت اسید بین 1 تا 3 سال، و در برخی کاربردها بیشتر.
5. آیا UPVC در دمای بالا تغییر شکل میدهد؟
در دماهای بالاتر از 80 درجه سانتیگراد مقاومت کاهش مییابد و توصیه نمیشود.
