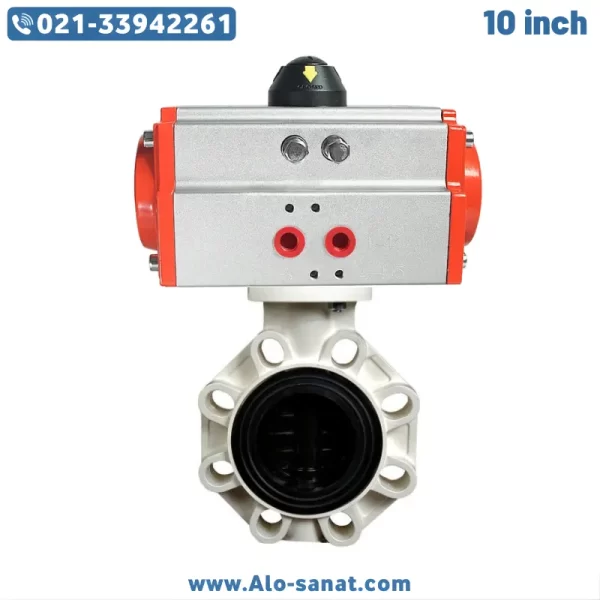

شیر پروانهای UPVC سایز 10 اینچ با عملگر پنوماتیک بادی یک تجهیز صنعتی تخصصی برای کنترل جریان سیالات در خطوط بزرگ شیمیایی، پتروشیمی سبک، صنایع آب و فاضلاب و سیستمهای پردازش مواد خورنده است. این شیر که با نام باترفلای ولو UPVC و شیر پلاستیکی ضد اسید نیز شناخته میشود، به دلیل مقاومت شیمیایی بالا و عملکرد سریع، جایگزین استاندارد شیرهای فلزی در محیطهای خورنده شده است. بدنه UPVC در کنار اکچویتور بادی، ترکیبی ایجاد کرده که هم سبک است هم مقاوم، و به دلیل عدم رسوبپذیری و عدم زنگزدگی، نیاز به سرویس دورهای سنگین ندارد.
عملگر پنوماتیک بادی نصبشده روی شیر، فرمان باز و بسته شدن را با فشار هوای فشرده انجام میدهد و این ویژگی باعث شده این محصول در بسیاری از خطوط اتوماسیون صنعتی بهعنوان شیر موتورخور پنوماتیک بهکار گرفته شود. سایز بزرگ 10 اینچ امکان عبور دبی بالا را فراهم میکند و به دلیل طراحی دیسک و نشیمنگاه دقیق، عملکرد نرم و بدون افت فشار غیرمعمول ارائه میدهد. این شیر انتخابی مناسب برای جریانهای خورنده، سیالات رقیق، فاضلاب صنعتی و محیطهایی است که نیاز به کنترل سریع و ایمن دارند.
معرفی شیر پروانه ای UPVC سایز 10 اینچ با عملگر پنوماتیک بادی
شیر پروانهای UPVC سایز 10 اینچ با عملگر پنوماتیک یک مدل پرکاربرد در خطوط انتقال سیالات خورنده و جریانهای با فشار متوسط است. بدنه UPVC این شیر توانایی تحمل سیالات با خورندگی بالا را دارد و در محیطهایی که فلز در مدت کوتاه دچار تخریب میشود، عملکرد طولانیمدت ارائه میدهد. به دلیل سایز بزرگ 10 اینچ، این شیر در خطوط اصلی انتقال آب، مواد شیمیایی و سیستمهای زیربنایی استفاده میشود.
عملگر پنوماتیک نصبشده روی شیر، با دریافت فشار هوای ورودی، دیسک را در زاویه 90 درجه میچرخاند و مسیر را باز یا بسته میکند. مدلهای موجود شامل Double Acting و Spring Return هستند و بسته به نیاز، میتوان از نوع برگشتفنری برای ایمنی بیشتر یا نوع دوبل برای کنترل دقیقتر استفاده کرد. ساختار داخلی شیر به گونهای است که در حالت بسته، آببندی کامل ایجاد میشود و هیچ نشتی در محیطهای شیمیایی و خورنده رخ نمیدهد.
این مدل در صنایع به عنوان باترفلای ولو UPVC پنوماتیکی و شیر پروانهای موتورخور UPVC نیز شناخته میشود و در صنایع حساس نظیر آب آشامیدنی، صنایع شیمیایی، سیستمهای کلرزنی، واحدهای بویلر سرد، و خطوط تصفیه فاضلاب به کار میرود.
مزایای استفاده از شیر پروانه ای UPVC سایز 10 اینچ با اکچویتور بادی
یکی از مهمترین مزایای این شیر، مقاومت بسیار بالای متریال UPVC در برابر رسوب، خوردگی، آب شور، کلر آزاد، اسیدهای ضعیف و مواد قلیایی است. این ویژگی باعث شده استفاده از این شیر در جایگاهی قرار گیرد که شیرهای فلزی بهسرعت دچار تخریب میشوند. وزن بسیار کمتر نسبت به مدلهای فلزی نیز فرآیند نصب و نگهداری را سادهتر میکند.
اکچویتور پنوماتیک این مدل، سرعت عملکرد بالایی دارد و در سیستمهایی که نیاز به باز و بسته شدن متوالی دارند، عملکرد پایدار ارائه میدهد. عدم تولید جرقه در عملگر بادی باعث افزایش ایمنی در محیطهای حساس میشود. طراحی داخلی شیر به صورتی انجام شده که افت فشار جریان بسیار پایین است و مصرف انرژی پمپ کاهش مییابد.
در خطوط بزرگ، پایداری و یکنواخت بودن کنترل جریان اهمیت ویژهای دارد و این مدل به دلیل طراحی دیسک دقیق و نشیمنگاه تقویتشده، در سایز 10 اینچ نیز عملکرد کاملاً پایدار ارائه میدهد.
جزئیات فنی شیر پروانه ای UPVC سایز 10 اینچ با عملگر پنوماتیک بادی
بدنه شیر: UPVC مقاوم در برابر خوردگی
سایز اسمی: 10 اینچ
نوع اتصال: فلنجی (DIN / ANSI / BS)
نوع اکچویتور: پنوماتیک بادی (Double Acting یا Spring Return)
فشار هوای موردنیاز عملکرد: 4 تا 8 بار
فشار کاری شیر: بین 10 تا 16 بار بسته به استاندارد ساخت
دمای کاری: 0 تا 60 درجه سانتیگراد
جنس دیسک: UPVC یا CPVC
جنس نشیمنگاه: EPDM ،NR یا NBR مقاوم
نوع عملکرد: On/Off یا کنترل تدریجی
کاربردها: سیالات شیمیایی، اسیدهای ملایم، فاضلاب، آب صنعتی، مواد خورنده، خطوط کلرزنی
نوع شیر: باترفلای ولو UPVC / شیر پروانهای ضد اسید / شیر موتورخور پنوماتیک
نوع حرکت: چرخش 90 درجه دیسک
ساختار مهندسی و نحوه عملکرد
بدنه UPVC با طراحی یکنواخت و ضخامت مناسب، توانایی تحمل فشارهای بالا را در سایز 10 اینچ دارد. بخش داخلی شیر به گونهای طراحی شده که دیسک هنگام باز شدن، به موازات جریان قرار گیرد و کمترین مقاومت را ایجاد کند. در حالت بسته، دیسک روی نشیمنگاه لاستیکی کاملاً قرار گرفته و آببندی کامل اتفاق میافتد.
عملگر پنوماتیک بادی با ورود هوا به محفظه داخلی خود، باعث چرخش شفت و دیسک میشود. مکانیزم داخلی آن شامل پیستون، فنر و اتصال مکانیکی مستحکم است. این عملگر برخلاف نمونههای الکتریکی، هیچگونه خطر اضافه حرارت یا جرقه ندارد و در محیطهای قابل اشتعال، تجهیزات قابلاطمینانی محسوب میشود.
نقش نشیمنگاه و دیسک در آببندی
در شیر پروانهای UPVC سایز 10 اینچ، نشیمنگاه (Seat) نقش حیاتی دارد. وجود EPDM یا NBR باعث میشود آببندی در فشارهای مختلف کاملاً پایدار باشد. این نشیمنگاه در برابر سایش و فشارهای متوالی مقاوم است و به دلیل عدم واکنش شیمیایی با اسیدها و مواد خورنده، در محیطهای شیمیایی عملکرد دائمی دارد.
دیسک نیز از جنس UPVC یا CPVC تولید میشود تا علاوه بر مقاومت مکانیکی، به مواد خورنده واکنش ندهد و ساختار داخلی شیر را حفظ کند.
کاربردهای صنعتی شیر پروانهای UPVC سایز 10 اینچ
این شیر مناسب استفاده در خطوط بزرگ و محیطهای صنعتی گسترده است:
– سیستمهای انتقال آب با حجم بالا
– صنایع شیمیایی و اسیدهای ملایم
– واحدهای کلرزنی و تولید مواد گندزدا
– تصفیهخانههای فاضلاب شهری
– صنایع کشاورزی و آبیاری فشار قوی
– خطوط انتقال آب در نیروگاهها
– صنایع معدن با مواد خورنده سبک
– فرآیندهای دارویی و غذایی با نیاز به متریال غیرسمی
مقایسه شیر UPVC با شیرهای فلزی در سایز 10 اینچ
شیرهای فولادی یا چدنی در سایز 10 اینچ وزنی بسیار زیاد دارند و در محیطهای شیمیایی دچار خوردگی سریع میشوند. UPVC این مشکلات را ندارد. وزن کمتر باعث کاهش هزینه نصب و نگهداری میشود. همچنین در برابر رسوب و مواد خورنده کاملاً مقاوم است. هزینه خرید و نگهداری این شیر نسبت به مدلهای فلزی بسیار کمتر است و طول عمر بیشتری در محیطهای تهاجمی دارد.
تحلیل جریان در سایز 10 اینچ
در خطوط 10 اینچ، دبی عبور بسیار زیاد است و کوچکترین مانع در مسیر جریان میتواند موجب افت فشار بالا شود. طراحی دیسک این شیر به گونهای است که در حالت باز، کمترین سطح برخورد را ایجاد کند و جریان با سرعت طبیعی عبور کند. این ویژگی باعث کاهش مصرف انرژی پمپ و افزایش راندمان میشود.
استانداردهای ساخت و نصب
اتصالات این شیر مطابق استانداردهای DIN، BS و ANSI تولید میشود. نصب صحیح باید بدون اعمال فشار اضافی روی فلنجها انجام شود. پیش از نصب، نیاز است لولهها همراستا شوند و کیفیت آببندی نشیمنگاه بررسی شود. سیستم هوای فشرده عملگر باید فاقد رطوبت و روغن اضافی باشد تا عمر اکچویتور کاهش نیابد.
نگهداری شیر پروانه ای UPVC سایز 10 اینچ
این شیر نیاز به سرویسکاری خاص ندارد. فقط کافی است نشیمنگاه، دیسک و عملکرد اکچویتور در فواصل مشخص چک شوند. استفاده از هوای فشرده تمیز و خشک، طول عمر عملکرد عملگر را افزایش میدهد.
قیمت و عوامل مؤثر
قیمت شیر پروانهای UPVC سایز 10 اینچ به موارد زیر بستگی دارد:
– نوع اکچویتور: فنری یا دوطرفه
– جنس نشیمنگاه: EPDM یا NBR
– استاندارد ساخت فلنجها
– فشار کاری
– ضخامت بدنه
پرسش و پاسخ (FAQ)
1. آیا شیر پروانهای UPVC سایز 10 اینچ برای اسیدهای قوی مناسب است؟
برای اسیدهای بسیار قوی توصیه نمیشود، اما برای اسیدهای ملایم مناسب است.
2. آیا اکچویتور پنوماتیک قابلیت کنترل تدریجی دارد؟
بله، با نصب پوزیشنر امکان کنترل تدریجی و دقیق فراهم میشود.
3. چه فشاری برای عملکرد اکچویتور لازم است؟
بین 4 تا 8 بار برای عملکرد کامل کافی است.
4. آیا UPVC در محیطهای روباز دچار تخریب UV میشود؟
در صورت استفاده از محافظ UV یا سایبان، خیر.
5. آیا امکان تبدیل شیر از پنوماتیک به برقی وجود دارد؟
بله، با تعویض پایه نصب و نوع اتصالات عملگر.
