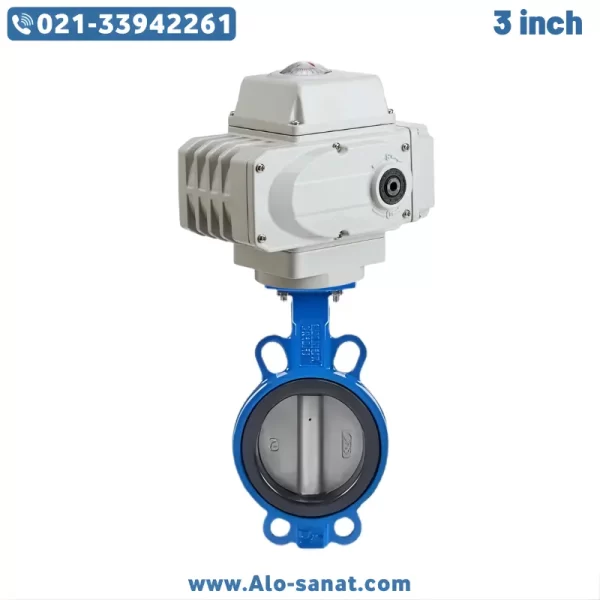

شیر پروانهای 3 اینچ با عملگر برقی تدریجی 4-20 میلیآمپر یکی از تجهیزات پرکاربرد در سیستمهای کنترل سیال است و در بخشهای مختلف صنعت برای تنظیم دبی، مدیریت فشار و ایجاد انسداد مطمئن جریان مورد استفاده قرار میگیرد. این مدل شیر که به آن Butterfly Valve نیز میگویند، به دلیل طراحی ساده، عملکرد روان و قابلیت کنترل تدریجی از طریق سیگنال الکتریکی، گزینهای ایدهآل برای سیستمهایی است که نیازمند تنظیم مرحلهای یا پیوسته جریان هستند. بدنه مقاوم، دیسک چرخان دقیق و هماهنگی کامل با عملگر برقی تدریجی باعث شده این محصول در اتوماسیون صنعتی، خطوط تأسیسات، صنایع آب و فاضلاب، تهویه و HVAC و فرآیندهای شیمیایی مورد توجه قرار گیرد. این شیر که گاهی با نام شیر موتور خور یا اکچویتوری نیز شناخته میشود، امکان کنترل لحظهای و دقیق را فراهم کرده و در محیطهایی که نیاز به دقت بالا در تنظیم جریان سیال دارند، کارایی بسیار بالایی ارائه میدهد.
معرفی شیر پروانهای 3 اینچ با عملگر برقی تدریجی
شیر پروانهای 3 اینچ با عملگر برقی تدریجی 4-20 میلیآمپر نوعی Modulating Butterfly Valve است که در آن یک سیگنال جریان الکتریکی استاندارد، میزان بازشدگی و بستهشدن شیر را تعیین میکند. این نوع شیر در دسته شیرهای پروانهای ویفری یا ویفر لاگ قرار میگیرد و به دلیل طراحی جمعوجور خود قابلیت نصب بین فلنجها را دارد. وجود عملگر برقی باعث شده عملکرد شیر کاملاً خودکار و قابل اتصال به سیستمهای کنترل مرکزی باشد. این موضوع بهویژه در صنایع بزرگ که نیاز به کنترل همزمان چندین مسیر سیال دارند اهمیت زیادی دارد.
عملکرد تدریجی شیر پروانهای باعث شده آن را بتوان بهعنوان بخشی از یک حلقه کنترلی دقیق به کار برد. سیگنال 4-20 میلیآمپر به عنوان یک پروتکل کنترلی استاندارد شناخته میشود و تقریباً تمام PLCها، کنترلرهای صنعتی و سیستمهای مانیتورینگ توانایی اتصال به آن را دارند. در این ساختار، مقدار 4 میلیآمپر نشاندهنده وضعیت کاملاً بسته و مقدار 20 میلیآمپر معرف بازشدگی کامل شیر است. هر مقدار بین این دو عدد نشاندهنده درصدی از بازشدگی خواهد بود و این ویژگی نقطه تمایز اصلی این تجهیز با شیرهای پروانهای برقی قطع و وصل است.
شیر پروانه ای سه اینچ مورد نظر به دلیل استفاده از عملگر برقی تدریجی، علاوهبر ایجاد امکان کنترل دقیق جریان، نیاز به مداخله دستی را به صفر رسانده و در سیستمهایی که دما، فشار یا دبی باید بهطور مداوم و پیوسته تنظیم شود، نقش مهمی ایفا میکند. در کاربردهایی همچون مدیریت منابع آب، صنایع کشاورزی، چیلرها، بویلرها و خطوط فرایندی شیمیایی استفاده از این نوع شیر یک استاندارد محسوب میشود.
مزایا و کاربردهای شیر پروانهای 3 اینچ با اکچویتور برقی تدریجی
استفاده از این شیر پروانهای 3 اینچ با عملگر برقی تدریجی 4-20 میلیآمپر مزایای قابلتوجهی دارد که آن را از بسیاری از تجهیزات مشابه متمایز میکند. یکی از مهمترین مزیتها توانایی ایجاد کنترل پیوسته و بدون نوسان جریان است. این ویژگی باعث شده در خطوط حساس و پایدار، امکان مدیریت دقیق میزان سیال بدون ایجاد شوک هیدرولیکی فراهم باشد. وجود اکچویتور برقی، قابلیت اتصال به سیستمهای هوشمند را فراهم کرده و این یعنی کاربر میتواند از راه دور، از طریق سیستم مانیتورینگ SCADA یا کنترلر مرکزی، وضعیت شیر را کنترل و تنظیم کند.
مزیت دیگر این تجهیز، مصرف انرژی پایین عملگر برقی در حالتهای پایدار است. برخلاف عملگرهای پنوماتیک که نیاز به هوای فشرده مداوم دارند، این شیر تنها هنگام تغییر وضعیت انرژی مصرف میکند و همین موضوع صرفهجویی چشمگیر انرژی را در پی دارد. طول عمر بالا و هزینه نگهداری پایین نیز از دیگر ویژگیهای قابلتوجه آن است. بدنه شیر که معمولاً از چدن، استیل یا فولاد کربنی ساخته میشود، در برابر خوردگی و فشارهای پایدار مقاوم است. دیسک مرکزی و نشیمنگاه نیز بر اساس نوع سیال انتخاب میشوند تا در برابر مواد شیمیایی، گازهای خورنده یا مایعات دما بالا مقاومت کافی داشته باشند.
در صنایع غذایی، لولهکشیهای صنعتی، شبکههای انتقال آب شهری، پمپخانهها، سیستمهای گرمایشی-سرمایشی و فرآیندهای شیمیایی، این شیر پروانهای به دلیل کنترلپذیری و سرعت عملکرد مناسب، کاملاً قابل اعتماد است. یکی دیگر از مزیتهای مهم، قابلیت نصب آسان آن است. طراحی ویفری این محصول باعث میشود که وزن آن کمتر باشد و فضای کمی اشغال کند؛ همین موضوع کار نصب و نگهداری را سادهتر کرده است.
جزئیات فنی شیر پروانهای 3 اینچ با عملگر برقی تدریجی
این بخش شامل مجموعهای از جزئیات فنی است که بسته به سازنده و نوع کاربرد ممکن است متغیر باشد. اما اصول عملکردی و طراحی عمومی برای شیر پروانهای 3 اینچ با عملگر برقی تدریجی 4-20 میلیآمپر به شکل زیر هستند:
قطر اسمی شیر: 3 اینچ (DN80)
نوع بدنه: فولاد کربنی یا چدن نشکن
نوع اتصال: ویفری یا ویفر لاگ
نوع عملگر: برقی تدریجی 4-20 میلیآمپر
زمان حرکت: بین 15 تا 45 ثانیه (بسته به مدل)
نوع سیگنال کنترلی: 4-20mA ، امکان نسخه 0-10V
کلاس فشار: PN10 یا PN16
محدوده دمای کاری شیر: از -10 تا +120 درجه سانتیگراد (بسته به دیسک و سیت)
جنس دیسک: استیل، آلومینیوم آبکاری شده یا چدن
جنس نشیمنگاه: EPDM ، NBR یا PTFE
نوع موتور: عملگر برقی با گشتاور 40 تا 80 نیوتنمتر
مقاومت الکتریکی موتور: IP67 ضدباران و رطوبت
سیستم حفاظتی: ترمیستور داخلی برای جلوگیری از داغی بیش از حد
نوع کاربرد: کنترل دبی، تنظیم جریان ورودی و خروجی، فرآیندهای HVAC و خطوط فرایندی
ولتاژ تغذیه: 220 ولت تکفاز
این شیر پروانهای به دلیل طراحی دیسک مرکزی چرخشی، ممکن است سرعت پاسخ مناسبی ارائه دهد و عملگر برقی تدریجی آن نیز رفتار خطی و دقیق در تنظیم میزان بازشدگی را تضمین میکند. نیروی گشتاور محاسبه شده عملگر به گونهای انتخاب میشود که بتواند دیسک را حتی در شرایط فشار بالا یا سیالات با چگالی زیاد حرکت دهد. این شیر پروانهای همچنین از نظر نشتی کلاس بالایی دارد و معمولاً قابلیت نشتی Zero Leakage را در نسخههای با نشیمنگاه لاستیکی ارائه میدهد.
ساختار بدنه و مقاومت فیزیکی
بدنه شیر پروانهای 3 اینچ با عملگر برقی تدریجی، بسته به نوع پروژه در چند جنس مختلف تولید میشود، اما معمولاً از فولاد کربنی یا چدن نشکن ساخته میشود، زیرا این دو جنس بیشترین تعادل را بین مقاومت و قیمت دارند. فولاد کربنی نسبت به فشارهای بالا، خوردگی در سیالات خنثی و ضربههای مکانیکی مقاوم است. چدن نشکن نیز به دلیل ساختار مولکولی پایدار، میتواند در خطوط آب، فاضلاب و کاربردهای عمومی مورد استفاده قرار گیرد.
برای سیالات خورنده یا محیطهایی که احتمال واکنش شیمیایی وجود دارد، معمولاً از دیسکهای استیل ضدزنگ استفاده میشود. نشیمنگاه لاستیکی نیز بسته به دما و نوع سیال انتخاب میشود. EPDM برای آب شهری، NBR برای روغنها و PTFE برای محیطهای شیمیایی بهترین گزینهها محسوب میشوند.
عملکرد تدریجی و دقت کنترلی
عملکرد تدریجی شیر پروانهای 3 اینچ با عملگر برقی 4-20 میلیآمپر، ویژگی اصلی و مهمترین بخش این تجهیز است. در سیستمهای کنترلی صنعتی، داشتن یک شیر قابل تنظیم مرحلهبهمرحله باعث ایجاد پایداری و دقت در فرآیند میشود. به همین دلیل، این شیر پروانهای مناسب سیستمهایی است که در آنها میزان جریان باید بهطور دقیق کنترل شود.
سیگنال 4-20 میلیآمپر یکی از پایدارترین پروتکلها در سیستمهای اتوماسیون محسوب میشود. دلیل استفاده از آن، مقاومت بالا در برابر نویز الکتریکی و افت ولتاژ در طول مسیر است. این موضوع باعث شده حتی در خطوط طولانی کنترلی نیز سیگنال دقت خود را از دست ندهد.
با توجه به اینکه موتور برقی شیر حرکت آرام و بدون لرزش ایجاد میکند، هیچگونه ضربه یا شوک هیدرولیکی در سیستم ایجاد نخواهد شد. همین موضوع برای خطوط حساس که نیازمند جریان پایدار هستند بسیار اهمیت دارد.
اثر عملگر برکی در طول عمر و ایمنی سیستم
استفاده از عملگر برقی تدریجی باعث افزایش طول عمر شیر و همچنین ایمنی سیستم میشود. این نوع عملگر بهطور مداوم وضعیت فعلی شیر را تعیین کرده و از تلاش بیهوده موتور جلوگیری میکند. همچنین سیستم حفاظتی داخلی موتور، در صورت افزایش بیش از حد دما، از قطع شدن موتور جلوگیری کرده و آن را در برابر خطر سوختن محافظت میکند.
از نظر ایمنی نیز، با توجه به اینکه این شیر پروانهای امکان اتصال به سیستمهای هشدار و کنترل مرکزی را دارد، در صورت بروز خطا وضعیت فعلی شیر برای اپراتور قابل مشاهده است و همین موضوع کنترل بهتری روی مراحل فرایندی ایجاد میکند.
کاربردهای صنعتی
این شیر پروانهای در بسیاری از صنایع مختلف مورد استفاده قرار میگیرد. به عنوان مثال:
– سیستمهای HVAC
– برجهای خنککننده
– خطوط آبرسانی و فاضلاب
– سیستمهای کنترل دبی در نیروگاهها
– صنایع نفت و گاز
– صنایع شیمیایی
– صنایع غذایی و دارویی
وجود عملگر برقی تدریجی باعث شده این شیر به جایگاه مهمی در اتوماسیون صنعتی دست پیدا کند. این نوع شیرها در ماشین لباسشویی صنعتی به جهت تخلیه در نوع های برقی و بادی به کار میرود.
بخش پرسش و پاسخ (FAQ)
۱) چرا شیر پروانهای با عملگر برقی تدریجی برای کنترل دبی مناسبتر از نوع ON/OFF است؟
چون شیر تدریجی میتواند درصد بازشدگی را کنترل کند، در نتیجه جریان سیال بهصورت مرحلهای و دقیق تنظیم میشود و نوسانات دبی به حداقل میرسد.
۲) آیا این شیر پروانهای 3 اینچ برای سیالات خورنده مناسب است؟
اگر دیسک از جنس استیل و نشیمنگاه از نوع PTFE انتخاب شود، در برابر مواد شیمیایی و خورنده عملکرد بسیار خوبی خواهد داشت.
۳) مدتزمان باز و بسته شدن شیر چقدر است؟
بسته به مدل عملگر برقی، زمان حرکت بین 15 تا 45 ثانیه است که باعث حرکت نرم و بدون شوک میشود.
۴) آیا میتوان این شیر را در سیستمهای کنترلی PLC استفاده کرد؟
بله، این شیر بهطور کامل با سیگنال استاندارد 4-20 میلیآمپر هماهنگ است و بهراحتی به PLC یا سیستم مانیتورینگ متصل میشود.
۵) آیا عملگر برقی در برابر رطوبت و باران مقاوم است؟
بیشتر مدلهای عملگر دارای حفاظتی معادل IP67 هستند که در محیطهای مرطوب، صنعتی و حتی فضای باز عملکرد مطمئن را تضمین میکند.
