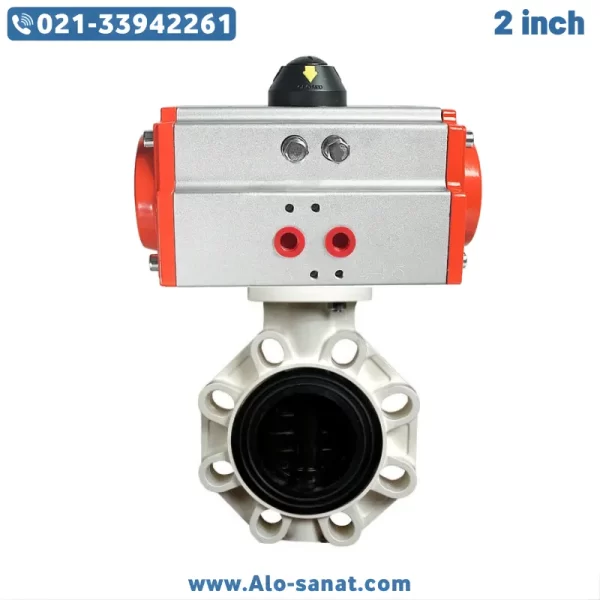

شیر پروانهای UPVC سایز 2 اینچ با عملگر پنوماتیک بادی یک شیر پلاستیکی ضد اسید با بدنه مقاوم از جنس UPVC است که برای کنترل جریان سیالات خورنده، اسیدی، قلیایی و آب صنعتی طراحی شده است. این شیر موتورخور به دلیل وزن کم، مقاومت بالا در برابر خوردگی و قابلیت کار در خطوط فرایندی حساس، گزینهای مناسب برای سیستمهای اتوماسیون است. اکچویتور پنوماتیکی، نیروی لازم برای باز و بسته شدن سریع دیسک شیر را فراهم میکند و امکان کنترل دقیق و بدون خطا را ایجاد میکند. این نوع باترفلای ولو با ساختار ساده اما کارآمد، کارایی بالا و هزینه نگهداری پایین در صنایع مختلف کاربرد دارد.
معرفی شیر پروانهای UPVC 2 اینچ با عملگر پنوماتیک بادی
شیر پروانهای UPVC سایز 2 اینچ با عملگر پنوماتیک بادی یک تجهیز کنترلی صنعتی است که برای تنظیم یا قطع جریان سیالات خورنده، مواد شیمیایی، محلولهای اسیدی و آبهای صنعتی مورد استفاده قرار میگیرد. این شیر باترفلای ولو دو اینچ از متریال UPVC ساخته شده که به دلیل مقاومت عالی در برابر خوردگی، جایگزین مناسبی برای شیرهای فلزی در محیطهای شیمیایی است. استفاده از اکچویتور پنوماتیک باعث میشود شیر موتورخور بتواند بهسرعت و با دقت بالا تغییر وضعیت دهد و در سیستمهایی که نیاز به واکنش سریع دارند، عملکرد مطلوبی ارائه دهد.
طراحی دیسک شیر به صورت متمرکز بوده و آببندی از طریق لاستیک مخصوص مقاوم به مواد شیمیایی انجام میشود. استفاده از عملگر پنوماتیکی باعث شده این شیر در خطوطی که نیاز به کنترل همزمان چند مسیر دارند، بدون تأخیر و با مصرف انرژی کم عمل کند. به این مدل شیر، شیر پلاستیکی ضد اسید نیز گفته میشود و در بسیاری از خطوط اسید و باز، کاربرد بخش کلیدی سیستم است. نصب آسان، وزن کم و مقاومت بالا، شیر پروانهای UPVC را به یک گزینه استاندارد در صنایع حساس و محیطهای خورنده تبدیل کرده است.
مزایای استفاده از شیر پروانهای UPVC سایز 2 اینچ پنوماتیک
استفاده از شیر پروانهای UPVC دو اینچ با عملگر پنوماتیکی مزایای مهمی را برای صنایع مختلف فراهم میکند. نخستین مزیت، مقاومت بسیار بالای متریال UPVC در برابر خوردگی و مواد شیمیایی است. این ویژگی باعث میشود شیر در خطوط اسید، محلولهای الکترولیتی، مواد قلیایی و آب صنعتی کارایی بسیار بالایی داشته باشد. وزن کم بدنه نیز در تسهیل نصب و کاهش فشار روی خطوط لوله مؤثر است.
مزیت مهم دیگر، عملکرد سریع اکچویتور پنوماتیک است. عملگر بادی به دلیل سرعت بالای واکنش، در موقعیتهای اضطراری یا سیستمهای کنترل خودکار، بهترین گزینه محسوب میشود. هزینه نگهداری پایین، سرویس آسان و ساختار ساده نیز از دیگر مزایای شیر پروانهای UPVC است. همچنین به دلیل کمتر بودن انباشت رسوب و کاهش احتمال گرفتگی، راندمان خطوط فرایندی بالا باقی میماند. استفاده از این شیر موتورخور در سیستمهایی که نیازمند اتوماسیون هستند، موجب افزایش دقت، ایمنی و پایداری عملکرد خواهد شد.
ساختار فنی شیر پلاستیکی ضد اسید UPVC
شیر پروانهای UPVC سایز 2 اینچ با عملگر پنوماتیک شامل بدنه UPVC، دیسک مقاوم، سیلینگ لاستیکی EPDM یا FKM و دسته اکچویتور پنوماتیکی است. بدنه UPVC در برابر فشار و دمای متوسط مقاومت کافی دارد و ویژگی ضد خوردگی آن، امکان استفاده در محیطهای شیمیایی را فراهم میکند. دیسک معمولاً از جنس UPVC یا CPVC است و بهصورت ۹۰ درجه دوران میکند تا مسیر سیال باز یا بسته شود.
سیستم آببندی از جنس EPDM برای کاربردهای عمومی و از جنس FKM برای اسیدهای قوی و مواد شیمیایی خاص استفاده میشود. عملگر پنوماتیکی نیز با نیروی هوای فشرده، دیسک را در زمان کوتاه جابهجا میکند. ساختار ساده و وزن کم باعث شده شیر پروانهای UPVC یک انتخاب اقتصادی در صنایع شیمیایی، فاضلاب و آب صنعتی باشد.
عملکرد اکچویتور پنوماتیک در شیر موتورخور UPVC
اکچویتور پنوماتیک در این مدل شیر نقش کلیدی دارد. این نوع عملگر با استفاده از فشار هوای فشرده، دیسک شیر را 90 درجه میچرخاند و مسیر را باز یا بسته میکند. عملگر پنوماتیکی در دو مدل عملکردی عرضه میشود: تکاثر (Spring Return) و دواثر (Double Acting).
در مدل تکاثر، فنر داخلی عملگر باعث بازگشت شیر به حالت اولیه در زمان قطع هوا میشود. این ویژگی برای کاربردهای ایمنی یا قطع اضطراری جریان مناسب است. در مدل دواثر، هر دو جهت باز و بسته شدن توسط هوا انجام میشود که کنترل دقیقتر و سرعت بیشتری را فراهم میکند. این اکچویتورهای بادی با سیستمهای کنترل هوشمند، سلونوئید ولوها و تابلوهای اتوماسیون کاملاً سازگار هستند.
ویژگیهای فنی و مقاومت در برابر خوردگی
شیر پروانهای UPVC دو اینچ یک شیر کاملاً ضد خوردگی است. UPVC نسبت به مواد شیمیایی، اسیدهای معدنی، بازهای قوی، آب شور و مواد خورنده مقاومت بسیار بالایی دارد. همین ویژگی باعث میشود این شیر در خطوطی که شیر فلزی دچار خوردگی سریع میشود، عملکردی بسیار طولانیمدت داشته باشد. آببندی کامل در حالت بسته، جلوی نشتی سیالات شیمیایی را میگیرد و ایمنی سیستم را افزایش میدهد.
کاربردهای شیر پروانهای UPVC سایز 2 اینچ با عملگر پنوماتیک
شیر پروانهای UPVC دو اینچ با عملگر بادی در صنایع مختلف کاربرد دارد:
– خطوط انتقال اسید و باز
– صنایع شیمیایی و پتروشیمی سبک
– سیستمهای تصفیه آب و فاضلاب
– صنایع آبکاری، الکترولیز و گالوانیزه
– صنایع دارویی و تولید مواد شوینده
– سیستمهای خنککاری و آب صنعتی
– خطوط مخازن مواد خورنده
نحوه نصب شیر پروانهای UPVC دو اینچ موتورخور
برای نصب صحیح شیر پروانهای UPVC، ابتدا باید خط لوله کاملاً تمیز باشد و دیسک شیر در وضعیت نیمهباز قرار گیرد تا هنگام نصب با بدنه تماس نداشته باشد. فلنجها باید از نوع سازگار با شیر پلاستیکی انتخاب شوند. اعمال بیش از حد گشتاور هنگام بستن پیچها میتواند باعث آسیب به بدنه UPVC شود. اکچویتور نیز باید در موقعیت صحیح تراز نصب شود تا تغییر وضعیت دقیق انجام گیرد. پیشنهاد میشود از رگلاتور فشار هوا برای ورود هوای تمیز به اکچویتور استفاده شود.
نگهداری و سرویس دورهای شیر پلاستیکی ضد اسید
شیر پروانهای UPVC به دلیل ساختار ساده نیاز به سرویس سنگین ندارد. بررسی سلامت اورینگها، تست عملکرد اکچویتور، تمیزکاری دیسک و بازدید از سیلینگ، مهمترین مراحل نگهداری دورهای هستند. در محیطهای شیمیایی باید سلامت لاستیک آببندی EPDM یا FKM بهصورت دورهای چک شود. اکچویتور پنوماتیکی نیز باید از نظر عدم نشتی هوا، سرعت عملکرد و سلامت فنر داخلی بررسی شود.
جزئیات فنی شیر پروانهای UPVC 2 اینچ
– سایز اسمی: 2 اینچ
– جنس بدنه: UPVC
– نوع شیر: Butterfly Valve (باترفلای ولو)
– جنس دیسک: UPVC یا CPVC
– نوع آببندی: EPDM یا FKM
– نوع عملکرد: Actuated Pneumatic
– نوع عملگر: اکچویتور بادی تکاثر یا دواثر
– فشار کاری: تا 10 Bar
– دمای کاری: 0 تا 80 درجه
– نوع اتصال: فلنجی مناسب UPVC
– مناسب محیطهای خورنده و اسیدی
جدول مشخصات
| مشخصه | مقدار |
|---|---|
| سایز شیر | 2 اینچ |
| جنس بدنه | UPVC |
| نوع عملگر | پنوماتیک |
| عملکرد | On/Off |
| آببندی | EPDM / FKM |
| فشار کاری | 10 Bar |
| دمای کاری | 80°C |
| نوع شیر | باترفلای ولو UPVC |
سوالات متداول (FAQ)
1. آیا شیر پروانهای UPVC برای اسید قوی مناسب است؟
اگر سیلینگ از نوع FKM باشد، برای بسیاری از اسیدهای قوی مناسب است و آببندی دقیق ارائه میدهد.
2. عملگر پنوماتیک چه میزان فشار هوایی نیاز دارد؟
معمولاً بین 5 تا 7 بار فشار هوا برای عملکرد کامل اکچویتور کافی است.
3. این شیر برای خطوط آب داغ مناسب است؟
تا حدود 80 درجه سانتیگراد قابلاستفاده است، ولی برای دماهای بالاتر توصیه نمیشود.
4. آیا امکان کنترل تدریجی (Modulating) وجود دارد؟
در صورت نصب پوزیشنر پنوماتیکی، امکان کنترل مدولار فراهم میشود.
5. آیا بدنه UPVC در برابر ضربه مقاوم است؟
در دماهای متعادل مقاومت خوبی دارد، اما در دماهای پایینتر از صفر شکنندگی افزایش مییابد.
