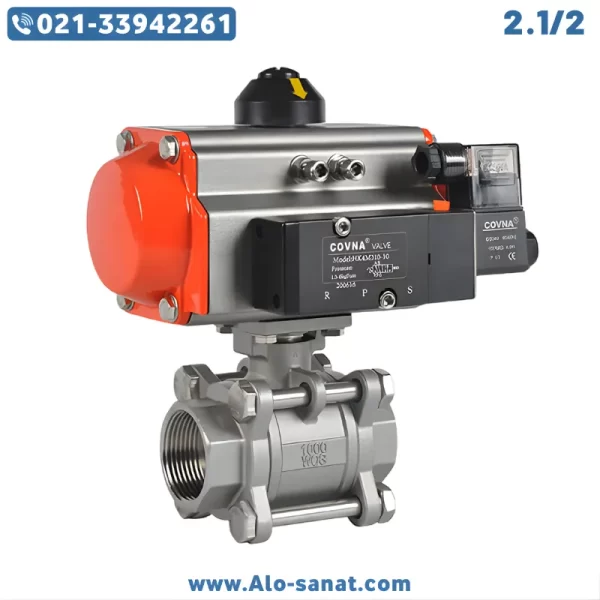

شیر توپی استیل سهتیکه 2-1/2 با عملگر پنوماتیک بادی یکی از تجهیزات کنترلی مهم در صنایع مختلف است که برای مدیریت جریان سیالات تحت فشار مورد استفاده قرار میگیرد. این محصول که در بسیاری از پروژههای صنعتی با عنوان شیر موتورخور بادی، شیر توپی پنوماتیک، بال ولو پنوماتیک و شیر با اکچویتور بادی شناخته میشود، بهدلیل ساختار مقاوم و سیستم عملگری سریع، توانایی کنترل بسیار دقیق و قابلاعتماد جریان را دارد. بدنه استیل، عملکرد پایدار، سهولت نصب و توانایی کار در محیطهای سخت باعث شده این شیر در سیستمهای نفت و گاز، شیمیایی، بخار کمفشار، آب صنعتی، هوا و سایر سیالات مورد استفاده قرار گیرد. عملگر پنوماتیک بادی این شیر، با دریافت هوا و تبدیل آن به نیروی مکانیکی، توپی داخلی را در یک چرخش ۹۰ درجه باز یا بسته میکند و جریان سیال را تحت کنترل قرار میدهد.
شیر توپی استیل سهتیکه 2-1/2 با توجه به ساختار سهتکه، امکان تعمیر و سرویس بخش مرکزی را بدون جداسازی کامل از خط لوله فراهم میکند. این موضوع در خطوطی که توقف فرآیند هزینهبر است، اهمیت ویژه دارد. دندهای بودن اتصالات شیر، نصب آن را در خطوط لولهکشی و تأسیسات فنی ساده میکند و استفاده از عملگرهای بادی، سرعت بالای باز و بسته شدن را به سیستم میافزاید. شیر موتورخور بادی 2-1/2 در پروژههای اتوماسیون صنعتی نقش کلیدی ایفا میکند و بهصورت کاملاً اتوماتیک و بدون نیاز به نیروی انسانی عملیات قطعو وصل را انجام میدهد.
معرفی شیر توپی استیل سه تیکه 2-1/2 با عملگر پنوماتیک بادی
شیر توپی استیل سهتیکه 2-1/2 با عملگر پنوماتیک بادی یک شیر صنعتی با ساختار توپی است که جریان سیال را از طریق دوران توپی کروی کنترل میکند. استفاده از استنلس استیل در بدنه باعث شده مقاومت شیر در برابر خورندگی، فشارهای عملیاتی بالا و تغییرات دمایی افزایش یابد. این محصول قابلیت استفاده در خطوط سیالات خنثی، شیمیایی، روغنهای صنعتی و حتی گازهای کمفشار را داراست.
عملگر پنوماتیک بادی که در بخش فوقانی شیر نصب میشود، از هوای فشرده بهعنوان منبع انرژی بهره میگیرد و با تبدیل فشار هوا به انرژی مکانیکی، شفت شیر را به چرخش در میآورد. این موضوع باعث افزایش سرعت عملیات و کاهش نیاز به تجهیزات الکتریکی میشود. به همین دلیل شیر توپی پنوماتیک 2-1/2 در محیطهایی که خطر انفجار وجود دارد، بسیار مناسب است زیرا سیستم عملگر از برق استفاده نکرده و ایمنی بالایی دارد.
در صنایع مختلف، این محصول بهعنوان شیر موتورخور بادی، شیر اتوماتیک استیل، شیر بال ولو پنوماتیک و شیر کنترلی 2-1/2 شناخته میشود. ساختار سهتکه امکان دسترسی به گوی و سیت را فراهم میکند و نیاز به جداسازی کامل خط را از بین میبرد، که این ویژگی تعمیرات را سادهتر میکند.
مزایا استفاده از شیر توپی استیل سه تیکه 2-1/2 با اکچویتور بادی
استفاده از شیر توپی استیل سهتیکه 2-1/2 با عملگر پنوماتیک بادی مزایای فراوانی دارد که آن را برای کاربردهای سنگین و مستمر ایدهآل میکند. اولین مزیت، سرعت عملکرد بالا است؛ این عملگر بادی میتواند در کسری از ثانیه شیر را کامل باز یا بسته کند، که در سیستمهایی با نیاز به پاسخ سریع اهمیت بسیاری دارد.
مزیت دوم، ایمنی بالا است. عدم استفاده از برق در عملگر، خطر جرقهزنی و آتشسوزی را از بین میبرد و این محصول را برای صنایع حساس مانند پتروشیمی، رنگ، حلالهای شیمیایی و محیطهای انفجاری مناسب میکند.
مزیت سوم، کاهش هزینههای نگهداری است. عملگرهای بادی به دلیل طراحی ساده مکانیکی و عدم وجود قطعات حساس الکترونیکی، نیاز به تعمیرات کمتر و طول عمر بالاتری دارند.
مزیت چهارم، قابلیت مانور بالا در سیستمهای اتوماسیون است. شیر موتورخور بادی 2-1/2 میتواند با انواع سیگنالهای کنترلی پنوماتیک و سیستمهای محرک خودکار هماهنگ شود و عملیات دقیق قطع و وصل جریان در فرآیندهای صنعتی را انجام دهد.
مزیت پنجم، مقاومت در برابر خوردگی و فشار بالا است که به دلیل بدنه استیل و طراحی سهتکه با کیفیت در این محصول ایجاد شده است.
جزئیات فنی شیر توپی استیل سه تیکه 2-1/2 با عملگر پنوماتیک بادی
در ادامه، مشخصات فنی دقیق و کاربردی این محصول ارائه میشود:
قطر اسمی: 2-1/2 اینچ (DN65)
نوع اتصال: دندهای NPT/BSP
جنس بدنه: استنلس استیل 304 یا 316
جنس توپی (Ball): استنلس استیل
جنس سیت (Seat): PTFE یا R-PTFE
فشار کاری مجاز: تا 1000 PSI
محدوده دمای کاری: -20 تا +180 درجه سانتیگراد
نوع طراحی بدنه: سهتکه (Three-Piece)
نوع عملگر: Pneumatic Actuator (Double Acting یا Spring Return)
فشار تغذیه هوای عملگر: 4 تا 8 بار
زمان چرخش: 0.5 تا 1 ثانیه در نوع سریع
زاویه عملکرد: 90 درجه
نوع عملکرد شیر: Full Bore (عبور کامل سیال)
کاربردها: خطوط صنعتی، شیمیایی، غذایی، گاز صنعتی، آب فشارقوی، روغن صنعتی و سیستمهای اتوماسیون
نشانگر موقعیت: مکانیکی با قابلیت نمایش باز یا بسته بودن شیر
نوع آببندی: Double Seal
طول عمر چرخهای: بیش از 1,000,000 سیکل
روش نصب: پوزیشن آزاد بدون محدودیت افقی یا عمودی
این مشخصات، عملکرد دقیق و قابلاعتماد این شیر موتورخور 2-1/2 را در سیستمهای مختلف صنعتی تضمین میکند.
ساختار سهتکه بدنه شیر توپی استیل 2-1/2
بدنه سهتکه این شیر بهگونهای طراحی شده است که اتصالات جانبی ثابت باقی میمانند و تنها بخش مرکزی که شامل توپی و سیتهاست، باز میشود. این طراحی باعث شده عملیات سرویس و تعمیر در زمان کوتاه و بدون تخریب خط صورت گیرد.
استفاده از استیل در این شیر، مقاومت ویژهای در برابر زنگزدگی، فشار بالا و سیالات خورنده ایجاد میکند. توپی شیر بهصورت صیقلی پولیش شده تا مقاومت به سایش افزایش یابد و اصطکاک در هنگام باز و بسته شدن به حداقل برسد. سیتهای PTFE نیز در برابر مواد شیمیایی مقاوم هستند و باعث کاهش نشت و افزایش طول عمر شیر میشوند.
عملکرد اکچویتور پنوماتیک در شیر موتورخور 2-1/2
عملگر بادی از طریق دریافت هوای فشرده، پیستون داخلی را به حرکت درمیآورد و این حرکت خطی توسط چرخدندهها به حرکت چرخشی تبدیل میشود. بدینصورت شفت شیر میچرخد و توپی داخلی را از حالت باز به بسته یا بالعکس تغییر میدهد.
دو نوع عملگر پنوماتیک برای این شیر قابل سفارش است:
عملگر دوطرفه (Double Acting):
در این حالت هم باز شدن و هم بسته شدن توسط فشار هوا انجام میشود و سرعت عملکرد بسیار بالا است.
عملگر فنر برگشت (Spring Return):
در این حالت تنها یکی از حالات توسط هوا انجام شده و بازگشت توسط فنر داخلی انجام میشود؛ مناسب خطوطی که نیاز به قطع اضطراری دارند.
کاربردهای شیر توپی استیل سه تیکه 2-1/2 پنوماتیک
این نوع شیر بهطور گسترده در صنایع مختلف کاربرد دارد:
نفت، گاز و پتروشیمی
صنایع غذایی و دارویی
سیستمهای بخار کمفشار
تأسیسات آب و فاضلاب
سیستمهای انتقال حلال و مواد شیمیایی
کارخانههای تولید رنگ
سیستمهای HVAC
واحدهای نیروگاهی
سیستمهای توزیع سیالات با سرعت بالا
نکات نصب، راهاندازی و نگهداری
برای عملکرد پایدار شیر، رعایت نکات زیر ضروری است:
استفاده از نوار تفلون یا خمیر آببندی مناسب برای رزوهها
بررسی جهت جریان قبل از نصب شیر
اطمینان از خشک و تمیز بودن هوای ورودی به عملگر
بررسی اتصالات پنوماتیک بهصورت دورهای
سرویس دورهای گوی و سیت هر ۱۲ تا ۱۸ ماه
اطمینان از مطابقت فشار هوای ورودی با استاندارد عملگر
بخش پرسش و پاسخ (FAQ)
1. آیا شیر توپی استیل سهتیکه 2-1/2 برای مواد شیمیایی قوی مناسب است؟
بله، با توجه به بدنه استیل و سیت PTFE، برای اغلب مواد شیمیایی مقاوم است.
2. آیا عملگر پنوماتیک نیاز به روغنکاری دارد؟
عملگرهای استاندارد نیاز به سرویس کم دارند اما بهتر است سالی یکبار بررسی شوند.
3. آیا از این شیر میتوان برای بخار استفاده کرد؟
برای بخار کمفشار مناسب است؛ برای بخارهای دما بالا باید نوع مخصوص استفاده شود.
4. آیا امکان استفاده از موقعیت میانی (Modulating) وجود دارد؟
در صورت سفارش عملگر کنترل مودولار، این قابلیت فراهم میشود.
5. آیا این شیر برای محیطهای انفجاری مناسب است؟
بله، عملگر پنوماتیک فاقد قطعات الکتریکی بوده و برای محیطهای حساس مناسب است.
