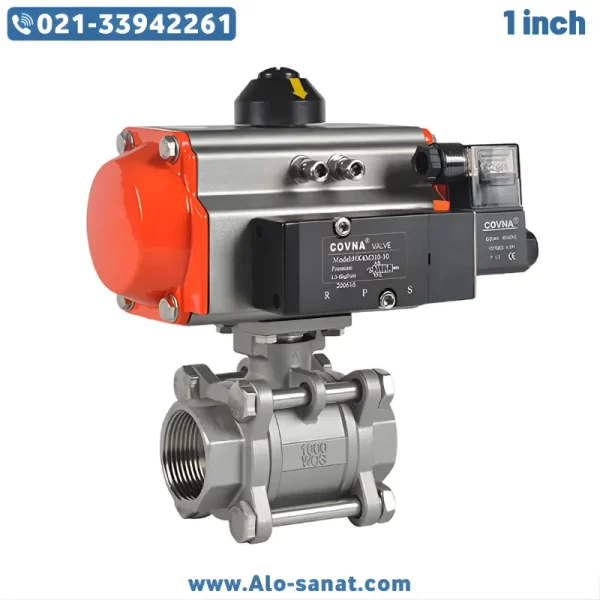

شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک بادی یک تجهیز کلیدی برای سیستمهای کنترل جریان در صنایع مختلف است. این محصول که در دسته بال ولوهای صنعتی قرار دارد، به دلیل طراحی سهتکه و امکان مونتاژ آسان، قابلیت سرویسپذیری بسیار بالایی ارائه میدهد. بدنه استنلس استیل این شیر مقاومت بالایی در برابر خوردگی و فشار ایجاد میکند و عملگر پنوماتیک آن امکان کنترل سریع، ایمن و بدون جرقه را فراهم میکند. شیر موتورخور بادی یکی از بهترین انتخابها در خطوطی است که قطعووصل سریع و قابل اطمینان نیاز باشد. این مدل برای سیالاتی مانند آب، روغن، بخار، هوا، گاز و مواد شیمیایی ملایم مناسب است و در محیطهای صنعتی سنگین عملکرد پایدار دارد. ترکیب شیر توپی استیل سه تیکه 1 اینچ و اکچویتور پنوماتیک باعث شده این محصول به یکی از پرکاربردترین شیرهای کنترلی در فرآیندهای اتوماسیون تبدیل شود.
معرفی شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک بادی
شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک بادی در سیستمهای صنعتی برای باز و بسته کردن اتوماتیک جریان سیال به کار میرود. این مدل شیر به دلیل ساختار سهتکه، امکان باز شدن کامل بدنه و انجام سرویس داخلی را بدون خارج کردن خطوط لوله فراهم میکند. جنس استیل مقاوم در برابر خوردگی، عمر طولانی شیر را تضمین میکند و اکچویتور پنوماتیک بادی نیز با دریافت هوای فشرده، توان لازم برای چرخش 90 درجه توپی را فراهم میکند. این شیر موتورخور بادی را در بسیاری از خطوط تولید، پالایشگاهها، صنایع شیمیایی، سیستمهای تهویه و تأسیسات آب و بخار میتوان مشاهده کرد. ویژگی مهم این شیر افت فشار بسیار کم، سرعت عملکرد بالا و امنیت کاربردی است. شیر توپی استیل سه تیکه 1 اینچ در دسته بال ولوهای اتوماتیک قرار میگیرد و به دلیل عملکرد دقیق، گزینهای مناسب برای اتوماسیون صنعتی محسوب میشود.
مزایا استفاده از شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک
استفاده از شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک مزایای متعددی نسبت به شیرهای دستی سنتی دارد. نخستین مزیت سرعت بسیار بالای عملگر بادی در باز و بسته کردن شیر است. اکچویتور پنوماتیک قادر است توپی شیر را در کسری از ثانیه بچرخاند و جریان را قطع یا وصل کند. مزیت بعدی این است که این اکچویتور نسبت به مدلهای برقی در محیطهای انفجاری (Ex zone) کاملاً ایمن است، زیرا هیچ نوع جرقه الکتریکی در آن وجود ندارد. یکی دیگر از مزایا، دوام بالا در کارکردهای تکراری است؛ عملگرهای بادی برای تعداد بسیار زیادی چرخه طراحی شدهاند و در فشارهای کاری بالا نیز عملکرد پایدار دارند. شیر موتورخور بادی همچنین هزینه نگهداری کمی دارد و در محیطهای صنعتی که آلودگی، رطوبت و دمای بالا وجود دارد، گزینهای ایدهآل محسوب میشود. طراحی سهتکه شیر نیز مزیت مهمی است که امکان تعمیر سریع بدون برش لوله را فراهم میکند. ترکیب این عوامل باعث شده شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک به عنوان یک تجهیز مطمئن و کارآمد در اتوماسیون سیالات شناخته شود.
جزئیات فنی شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک بادی
برند شیر: Industrial Stainless Steel
نوع شیر: Three-Piece Stainless Steel Ball Valve
نوع عملگر: اکچویتور پنوماتیک دوطرفه یا فنری
سایز اسمی: 1 اینچ
جنس بدنه شیر: استنلس استیل 304 یا 316
جنس توپی: استنلس استیل صیقلی
جنس سیت: PTFE ، RPTFE یا TFM
نوع اتصال: دندهای BSP یا NPT
کلاس فشار: PN63 یا 1000 PSI
حداکثر دمای کارکرد: تا 180 درجه سانتیگراد
حداقل دمای کارکرد: -20 درجه سانتیگراد
گشتاور لازم برای چرخش: 20 تا 35 نیوتنمتر
نوع حرکت شیر: 90 درجه روتاری
فشار لازم برای عملگر بادی: 4 تا 7 بار
زمان عملکرد: 0.2 تا 0.5 ثانیه
کلاس آببندی: Class VI
کاربردها: سیستمهای کنترل جریان، خطوط نفت و گاز، سیستمهای بخار، صنایع غذایی، دارویی، چیلرها، برج خنککننده، اتوماسیون صنعتی، خطوط شیمیایی
ساختار داخلی شیر توپی استیل سه تیکه 1 اینچ
ساختار سهتکه شیر باعث شده که این مدل نسبت به شیرهای دوتکه و یکتکه قابلیت تعمیر و نگهداری بسیار بالاتری داشته باشد. بدنه شیر شامل سه بخش است: بخش مرکزی که توپی و سیتها در آن قرار گرفتهاند و دو بخش کناری که رزوه اتصال لوله را تشکیل میدهند. این بخشها با پیچ و مهرههای مقاوم متصل شدهاند و در صورت نیاز میتوان بخش مرکزی را جدا و سرویس کرد. توپی شیر از نوع استیل صیقلی است که حرکت روان و آببندی دقیق را ممکن میکند. استفاده از سیتهای PTFE باعث شده عبور سیالات شیمیایی خطرناک یا دما بالا بدون ایجاد نشتی انجام شود. طراحی داخلی بهگونهای است که جریان سیال با کمترین مقاومت عبور میکند و افت فشار ناچیز است. یکی از مزیتهای ساختاری شیر توپی استیل سهتیکه 1 اینچ این است که برای سیالات با ویسکوزیته مختلف مناسب است و در شرایطی مانند سیالات چرب یا خورنده نیز عملکرد پایدار دارد.
عملگر پنوماتیک و عملکرد آن
اکچویتور پنوماتیک استفادهشده در این محصول میتواند از نوع Double Acting (دوطرفه) یا Spring Return (فنری) باشد. در مدل دوطرفه، باز و بسته شدن شیر با هوای فشرده انجام میشود، اما در مدل فنری، یکی از حالات باز یا بسته توسط فنر برگشتی انجام میشود تا شیر در حالت ایمن (Fail Safe) قرار گیرد. سرعت عملکرد این اکچویتورها بسیار بالا است و در بسیاری از کاربردها به زمان کمتر از نیم ثانیه میرسد. بدنه اکچویتور معمولاً از آلومینیوم آنودایز شده ساخته میشود و برای مقاومت در برابر خوردگی و ضربه مناسب است. ورودیهای هوا استاندارد هستند و امکان اتصال به سلونوئید ولو برای کنترل الکتریکی وجود دارد. این عملگرها به دلیل استهلاک کم و عدم تولید جرقه، بهترین گزینه برای محیطهای اضطراری یا دارای گازهای قابل اشتعال بهشمار میروند. اتصال شفت اکچویتور به شیر از استاندارد ISO5211 پیروی میکند که باعث میشود قابلیت تعویض عملگر بسیار ساده باشد.
کاربردهای شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک
این محصول در کاربردهای صنعتی گستردهای استفاده میشود. در صنایع نفت و گاز، این شیر برای کنترل جریان هیدروکربنها به دلیل مقاومت بالا و سرعت عملکرد مناسب کاربرد دارد. در صنایع شیمیایی، عبور مواد اسیدی یا خورنده نیازمند شیرهایی با بدنه استیل است که شیر توپی سهتکه این نیاز را برآورده میکند. در سیستمهای بخار، دمای بالا نیازمند انتخاب سیتهای مناسب است و این مدل با سیتهای تفلونی مقاوم قابل استفاده است. در تأسیسات ساختمانی، چیلرها، بویلرها و برج خنککننده نیز این شیر توپی استیل موتورخور بادی برای اتوماسیون جریان کاربرد دارد. صنایع غذایی و دارویی به دلیل بهداشت و قابلیت شستوشوی راحت، از شیرهای استیل بسیار استفاده میکنند. در خطوط تولیدی که نیاز به قطع اضطراری سریع وجود دارد، اکچویتور پنوماتیک بهترین انتخاب است. این شیر همچنین در سیستمهای هوای فشرده، خطوط آب صنعتی، تصفیهخانهها و صنایع بستهبندی کاربرد گسترده دارد.
تفاوت شیر توپی استیل با عملگر پنوماتیک و برقی
یکی از مهمترین موضوعاتی که هنگام انتخاب شیر توپی مطرح میشود، انتخاب نوع عملگر است. عملگرهای پنوماتیک برتریهایی مانند سرعت بالا، عدم تولید جرقه، امکان کارکرد در محیطهای انفجاری و هزینه نگهداری کم دارند. در مقابل، عملگرهای برقی سادهتر نصب میشوند اما سرعت عملکرد کمتری دارند و در محیطهای Ex محدودیت ایجاد میکنند. شیر موتورخور بادی در خطوطی که نیاز به تکرار زیاد، پاسخ سریع و امنیت دارند گزینه بهتر است. در زیر فشارهای بالا نیز عملگر پنوماتیک قابلیت ایجاد گشتاور بیشتری دارد. در مقابل، برای مکانهایی که دسترسی به هوای فشرده وجود ندارد، عملگر برقی ترجیح داده میشود. با این حال برای سیستمهای صنعتی گسترده، شیر توپی استیل سهتکه 1 اینچ با عملگر پنوماتیک انتخاب رایج و معقولتری است.
انتخاب صحیح شیر توپی استیل سه تیکه 1 اینچ با عملگر پنوماتیک
برای انتخاب درست این محصول باید پارامترهایی مانند نوع سیال، فشار، دما و شرایط محیط بررسی شود. اگر سیال خورنده باشد، انتخاب استیل 316 ضروری است. در سیستمهای بخار یا روغن داغ، باید از سیتهای PTFE مقاوم استفاده شود. فشار سیستم تعیین میکند که چه کلاس فشاری مناسب است. برای مثال PN63 برای اکثر سیستمهای عمومی کافی است. نوع رزوه و استاندارد اتصال نیز اهمیت دارد. اکچویتور باید گشتاور کافی برای چرخش شیر فراهم کند تا عملکرد کامل و بدون نقص ایجاد شود. اگر سیستم نیاز به Fail Safe دارد، باید از اکچویتور فنری استفاده کرد. توجه به استانداردهای ایمنی و قابلیت سرویسپذیری نیز از موارد مهمی است که در انتخاب شیر توپی استیل سهتکه باید مدنظر قرار گیرد.
بخش پرسش و پاسخ (FAQ)
1. آیا شیر توپی استیل سهتکه 1 اینچ با عملگر پنوماتیک برای سیستمهای بخار مناسب است؟
بله، در صورتی که از سیت مناسب برای دماهای بالا مانند PTFE استفاده شود، این شیر برای بخار نیز قابلاستفاده است.
2. تفاوت اکچویتور دوطرفه و فنری چیست؟
در مدل دوطرفه، باز و بسته شدن شیر با فشار هوا انجام میشود اما در مدل فنری، یکی از حالات توسط فنر بازگردانده میشود تا شیر در وضعیت ایمن قرار گیرد.
3. آیا این شیر برای سیالات خورنده مناسب است؟
مدلهای ساختهشده از استیل 316 برای مواد شیمیایی خورنده و اسیدی مناسب هستند.
4. زمان باز و بسته شدن شیر موتورخور بادی چقدر است؟
بسته به مدل اکچویتور، بین 0.2 تا 0.5 ثانیه زمان لازم است که بسیار سریعتر از اکچویتورهای برقی است.
5. آیا این شیر قابلیت نصب سلونوئید ولو کنترل دارد؟
بله، استاندارد ورودیهای عملگر پنوماتیک امکان نصب شیر برقی کنترل هوا را فراهم میکند.
