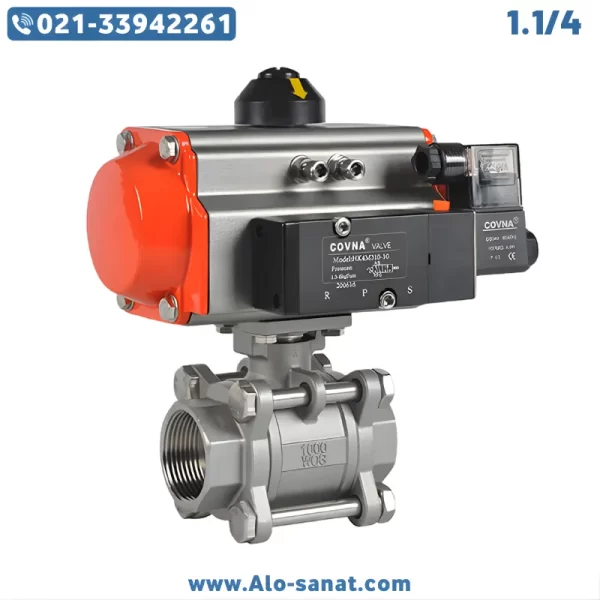

شیر توپی استیل سه تیکه 1-1/4 با عملگر پنوماتیک بادی

این شیر توپی استیل سه تیکه 1-1/4 با عملگر پنوماتیک بادی یکی از مجموعه تجهیزات کنترل جریان است که برای خطوط صنعتی با فشار و دمای متغیر مورد استفاده قرار می‌گیرد. طراحی سه‌تیکه، امکان سرویس‌کاری ساده و نگهداری دوره‌ای را فراهم می‌کند و عملگر پنوماتیک بادی روی آن باعث می‌شود عملیات قطع و وصل جریان با سرعت بالا و بدون نیاز به مداخله دستی انجام شود. این شیر که در بسیاری از صنایع با عنوان بال ولو موتورخور یا اکچویتوردار نیز شناخته می‌شود، به دلیل مقاومت بالا، آب‌بندی قوی و سازگاری با سیالات مختلف، در محیط‌های صنعتی حساس کاربرد گسترده دارد. ترکیب بدنه استنلس استیل و عملگر پنوماتیک بادی موجب می‌شود سیستم در برابر خوردگی، فشار و لرزش عملکرد ثابت و قابل‌اعتماد داشته باشد.

معرفی شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی

شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی که با عنوان Ball Valve Pneumatic Actuator 1-1/4 Steel نیز شناخته می‌شود، در دسته شیرهای ربع‌گرد قرار می‌گیرد و برای قطع‌وصل سریع جریان سیالات مایع یا گاز در صنایع مختلف به کار می‌رود. در این شیر، توپی داخلی با چرخش ۹۰ درجه مسیر را باز یا بسته می‌کند. استفاده از استیل ضدزنگ در ساختار شیر باعث مقاومت بالا در برابر خوردگی، سایش و فشارهای مکانیکی می‌شود و عملگر پنوماتیک بادی نیز انرژی هوای فشرده را به نیروی مکانیکی تبدیل و محور شیر را حرکت می‌دهد. این نوع بال ولو موتورخور بیشتر در سیستم‌هایی استفاده می‌شود که به سرعت عملکرد، امنیت بالا، قابلیت اتوماسیون و دقت قطع‌وصل نیاز دارند. در بسیاری از خطوط فرایندی که سیالات خورنده، گازهای فشرده یا مایعات شیمیایی جریان دارند، به دلیل توانایی شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی در تحمل شرایط سخت، این محصول گزینه اول مهندسان طراحی سیستم است.

مزایای استفاده از شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی

استفاده از شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی چندین مزیت مهم فنی و کاربردی ایجاد می‌کند. اول اینکه ساختار سه‌تیکه شیر امکان جداسازی بخش‌های داخلی را بدون نیاز به بازکردن کامل خط فراهم می‌کند که برای تعمیرات دوره‌ای و نگهداری طولانی‌مدت بسیار ایده‌آل است. دوم اینکه عملکرد سریع عملگر پنوماتیک بادی باعث پاسخ‌دهی بالا در شرایط اضطراری می‌شود و برای سیستم‌هایی که نیاز به قطع‌وصل لحظه‌ای دارند مزیت بزرگی محسوب می‌شود. سوم اینکه این بال ولو موتورخور، به دلیل آب‌بندی مناسب و کیفیت بالای نشیمن‌گاه‌ها، نشتی بسیار پایینی دارد. چهارم اینکه شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی با اتوماسیون صنعتی سازگار است و قابلیت اتصال به سیستم‌های PLC، کنترلرهای اتوماتیک و شیرهای فرمان را دارد. در نهایت، استیل ضدزنگ در برابر زنگ‌زدگی و خوردگی مقاوم است و این ویژگی کاربرد محصول را در صنایع غذایی، دارویی و شیمیایی تضمین می‌کند.

جزئیات فنی شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی

در این بخش مشخصات فنی شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی به صورت دقیق ارائه می‌شود تا انتخاب محصول برای طراحان و تکنسین‌ها آسان‌تر گردد.

برند شیر: Stainless Steel Industrial Grade
نوع شیر: Ball Valve – Three Piece
عملگر: Pneumatic Actuator – Double Acting / Spring Return
سایز اتصال: 1-1/4 inch
نوع اتصال: دنده‌ای BSPT یا NPT
جنس بدنه: Stainless Steel 304 / 316
نوع سیگنال فرمان عملگر: 4 تا 7 بار هوای فشرده
نوع آب‌بندی: PTFE / RPTFE
فشار کاری شیر: PN16 – PN40
درجه حرارت مجاز: منفی 20 تا مثبت 200 درجه سانتی‌گراد
زمان عملکرد: 0.5 تا 1 ثانیه بسته به نوع عملگر
دسته عملکرد: ربع‌گرد 90 درجه
کاربردها: خطوط بخار سبک، هوای فشرده، گازهای صنعتی، روغن‌های صنعتی، سیالات شیمیایی
نوع محور: Stainless Steel Shaft
نحوه نصب: افقی و عمودی
استانداردهای ساخت: ISO 5211 – API 607 – EN12516

این اطلاعات فنی پایه انتخاب صحیح شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی در خطوط فرآیندی را فراهم می‌کنند.

بررسی ساختار سه‌تیکه شیر توپی استیل

ساختار شیر توپی سه‌تیکه اجازه می‌دهد بدنه مرکزی شیر بدون نیاز به جدا کردن اتصالات از خط لوله باز شود. این موضوع برای سیستم‌هایی که امکان توقف کامل خط وجود ندارد اهمیت بالایی دارد. در شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی، بخش مرکزی حاوی توپی، نشیمن‌گاه و محور است و دو قسمت طرفین به عنوان هوزینگ اتصال‌دهنده لوله عمل می‌کنند. این ساختار مانع از آسیب دیدن رزوه‌ها هنگام سرویس‌کاری شده و عمر محصول را افزایش می‌دهد. از طرفی مواد مصرفی مانند PTFE در نشیمن‌گاه‌ها باعث کاهش اصطکاک و افزایش طول عمر شیر می‌شود.

عملکرد عملگر پنوماتیک در شیر توپی 1-1/4 استیل

Actuator Pneumatic یا اکچویتور پنوماتیک در بال ولو موتورخور وظیفه دارد انرژی هوای فشرده را به چرخش محور شیر تبدیل کند. در مدل‌های Double Acting، عملگر برای باز و بسته کردن شیر از فشار هوای رفت و برگشتی استفاده می‌کند و در مدل‌های Spring Return، باز شدن به واسطه هوا و بسته شدن با کمک فنر داخلی انجام می‌شود. این نوع عملکرد برای سیستم‌های Fail-Safe حیاتی است. استفاده از عملگر پنوماتیک بادی روی شیر توپی استیل سه‌تیکه 1-1/4 موجب سرعت عملکرد بالا، قابلیت اتوماسیون و ایمنی بیشتر در خطوط دارای فشار و دماهای متغیر می‌شود.

کاربردهای صنعتی شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی

این شیر در صنایع متعددی مورد استفاده قرار می‌گیرد:

صنایع نفت و گاز
سیستم‌های بخار
کارخانه‌های شیمیایی
صنایع دارویی و بهداشتی
تجهیزات HVAC
خطوط انتقال گاز فشرده
سیستم‌های کنترل سیالات خورنده
این تنوع کاربرد به دلیل مقاومت بالا، آب‌بندی قوی و قابلیت اتوماسیون شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی است.

بررسی آب‌بندی و عملکرد نشیمن‌گاه‌ها

در شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی، آب‌بندی مناسب به واسطه مواد PTFE یا RPTFE تضمین می‌شود. این مواد در برابر سیالات شیمیایی مقاوم بوده و تحمل دما و فشار خوبی دارند. دقت بالای ماشین‌کاری و سطح صیقلی توپی باعث می‌شود شیر در حالت بسته کمترین مقدار نشتی را داشته باشد. این ویژگی در خطوط صنعتی با سیالات گران‌قیمت بسیار مهم است.

مزیت‌های اکچویتور پنوماتیک نسبت به عملگرهای برقی

به دلیل اینکه عملگرهای پنوماتیک سرعت عملکرد بیشتری دارند و در محیط‌های انفجاری گزینه ایمن‌تری محسوب می‌شوند، استفاده از آن‌ها در شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی بسیار رایج است. عملگر پنوماتیک نسبت به عملگر برقی وزن کمتر، استهلاک پایین‌تر و قیمت مقرون‌به‌صرفه‌تری دارد. همچنین هوای فشرده در اکثر واحدهای صنعتی موجود است و این موضوع برتری پنوماتیک را تقویت می‌کند.

جدول مشخصات شیر توپی سه‌تیکه استیل 1-1/4 با عملگر پنوماتیک

انتخاب صحیح شیر توپی سه‌تیکه برای پروژه

برای انتخاب شیر توپی استیل سه‌تیکه 1-1/4 با عملگر پنوماتیک بادی باید پارامترهایی مانند نوع سیال، فشار، دما، نوع اتصال، سرعت عملکرد، متریال نشیمن‌گاه و استانداردهای موردنیاز را در نظر گرفت. در صورتی که سیال خورنده باشد، استفاده از SS316 ضروری است. اگر خط نیاز به عملکرد Fail Safe داشته باشد، مدل فنر برگشت‌دار پیشنهاد می‌شود. همچنین نوع رزوه BSP یا NPT باید مطابق با استاندارد لوله‌کشی پروژه باشد.

سؤالات متداول (FAQ)

1. شیر توپی سه‌تیکه 1-1/4 با عملگر پنوماتیک برای چه فشارهایی مناسب است؟
این شیر بسته به متریال و طراحی در رنج PN16 تا PN40 قابل استفاده است و برای سیستم‌های فشار متوسط و بالا مناسب می‌باشد.

2. آیا می‌توان این بال ولو موتورخور را در محیط‌های خورنده نصب کرد؟
در صورت استفاده از استیل 316 و نشیمن‌گاه RPTFE، شیر برای محیط‌های خورنده مناسب است.

3. سرعت عملکرد عملگر پنوماتیک بادی چقدر است؟
با توجه به نوع اکچویتور، زمان باز و بسته شدن بین نیم ثانیه تا یک ثانیه است.

4. آیا امکان نصب این شیر در خطوط بخار وجود دارد؟
در صورتی که دمای بخار از محدوده حرارتی مجاز PTFE عبور نکند، بله.

5. آیا این شیر قابلیت اتصال به سیستم PLC را دارد؟
بله، با استفاده از پوزیشنر یا سلونوئید ولو امکان کنترل اتوماتیک کامل وجود دارد.
