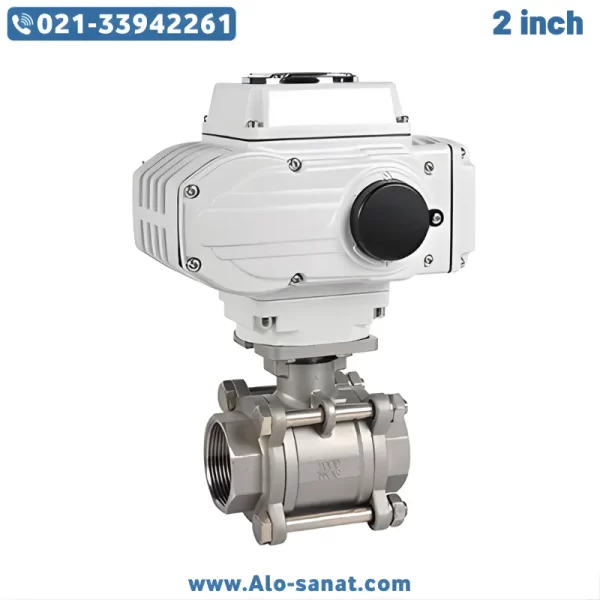

شیر توپی استیل دندهای 2 اینچ با عملگر برقی 220 ولت یک تجهیز کنترلی پیشرفته است که در صنایع مختلف برای قطعووصل جریان سیالات با دقت بالا استفاده میشود. این محصول که در پروژههای صنعتی با نامهایی مثل بال ولو برقی، شیر موتورخور، شیر توپی اکچویتوردار و شیر برقی توپی هم شناخته میشود، ترکیبی از بدنه استیل مقاوم و یک عملگر الکتریکی قدرتمند است که عملکردی اتوماتیک، سریع و مطمئن فراهم میکند. ساختار دندهای رزوهای آن موجب نصب آسان و سریع در خطوط انتقال سیالات میشود.
بدنه این شیر از استنلساستیل مقاوم ساخته شده و در برابر فشار بالا، دما، خوردگی و محیطهای شیمیایی عملکرد طولانیمدت از خود نشان میدهد. عملگر برقی 220 ولت نیز امکان باز و بسته شدن شیر توپی را با نیروی الکتریکی فراهم کرده و به اپراتورها اجازه میدهد جریان سیال را بدون دخالت دستی کنترل کنند. این قابلیت، شیر را به گزینهای مناسب برای خطوط اتوماسیون صنعتی و سیستمهایی که نیاز به کنترل مداوم دارند تبدیل کرده است.
طراحی Full Bore در این شیر باعث شده سیال بدون افت فشار اضافی و با کمترین تلاطم از مسیر عبور کند. همین ویژگی باعث میشود این محصول برای انواع سیالات شامل آب، روغن، بخار کمفشار، هوا، گازهای صنعتی و مواد شیمیایی مناسب باشد. استفاده از سهلایه آببندی و سیتهای مقاوم PTFE باعث شده شیر از نظر نشتبندی در استانداردهای بالا قرار گیرد.
اکچویتور یا همان عملگر برقی دستگاه قلب اتوماسیون این محصول است. این عملگر با ولتاژ 220 ولت کار کرده و توپی شیر را در زاویه ۹۰ درجه میچرخاند. همین حرکت ساده اما دقیق سبب قطع و وصل کامل جریان میشود. عملگر برقی در محیطهایی که امکان استفاده از هوا یا سیستم بادی وجود ندارد، گزینه ایدهآل و بیرقیب است.
معرفی شیر توپی استیل دنده ای 2 اینچ با عملگر برقی 220 ولت
شیر توپی استیل دندهای 2 اینچ با عملگر برقی 220 ولت یک بال ولو دندهای رزوهای است که برای عملکرد اتوماتیک طراحی شده است. عملگر الکتریکی نصبشده روی شیر، امکان کنترل جریان سیالات را بدون نیاز به نیروی انسانی فراهم میکند. این شیر در خطوط انتقال سیالات صنعتی که نیازمند باز و بسته شدن دقیق، سریع و تکرارشونده هستند، کاربرد گسترده دارد.
این محصول با نامهای شیر توپی موتورخور، بال ولو برقی، شیر توپی برقی استیل و شیر اکچویتوردار برقی استیل نیز شناخته میشود. طراحی تماماستیل این شیر آن را برای کاربردهای سخت صنعتی مانند تماس با سیالات خورنده، مواد شیمیایی و گازهای صنعتی مناسب ساخته است.
اتصال دندهای شیر بهصورت NPT یا BSP ساخته شده تا با تجهیزات مختلف سازگار باشد. بدنه استیل 304 یا 316 بسته به شرایط پروژه قابل انتخاب است.
عملگر برقی 220 ولت این شیر دارای سیستم قطع خودکار، حفاظت حرارتی، نمایشگر موقعیت و قابلیت نصب تجهیزات جانبی مانند میکروسوئیچ و ماژول کنترل دستی اضطراری است.
مزایا استفاده از شیر توپی استیل دنده ای 2 اینچ با اکچویتور برقی
یکی از مهمترین مزیتها، کنترل اتوماتیک جریان بدون نیاز به اپراتور است. عملگر برقی 220 ولت قادر است توپی شیر را با دقت کامل بچرخاند و سیستم را باز یا بسته کند.
مزیت دیگر، ایمنی در عملکرد است. این شیر با توجه به بدنه استیل مقاوم و طراحی دقیق، نشتی بسیار کمی دارد که برای صنایع حساس مانند دارویی، غذایی و شیمیایی اهمیت بالایی دارد.
مزیت سوم دوام بالا و مقاومت در برابر شرایط دشوار کاری است. استنلس استیل جنس بدنه این محصول باعث شده در تماس با مواد خورنده، فشار بالا و دمای متغیر عملکرد طولانیمدت داشته باشد.
مزیت چهارم، سازگاری با اتوماسیون صنعتی است. این شیر میتواند به سیستمهای PLC، کنترلرها، حسگرها و سیستمهای هوشمند صنعتی متصل شود.
مزیت پنجم، عملکرد سریع و پاسخگو است. عملگر برقی با چرخش ۹۰ درجه توپی شیر را در مدت کوتاهی باز یا بسته میکند و این ویژگی برای خطوطی که نیاز به واکنش سریع دارند ارزشمند است.
جزئیات فنی شیر توپی استیل دنده ای 2 اینچ با عملگر برقی 220 ولت
قطر اسمی: 2 اینچ (DN50)
نوع اتصال: دندهای رزوهای NPT یا BSP
جنس بدنه: استنلس استیل 304 یا 316
جنس توپی: Stainless Steel Polished
جنس سیت: PTFE یا تقویتشده R-PTFE
فشار کاری: 1000 PSI (تقریباً 63 بار)
دمای کاری: -20 تا +180 درجه سانتیگراد
نوع عملکرد شیر: 90 درجه (Quarter Turn)
نوع عملگر: الکتریکی 220V AC
فرکانس کاری: 50/60 Hz
توان مصرفی: 15 تا 35 وات بسته به مدل عملگر
زمان باز/بسته شدن: 5 تا 15 ثانیه
نوع سیگنال کنترل: ON/OFF یا Modulating (فرمان تدریجی)
درجه حفاظت عملگر: IP67
جنس بدنه عملگر: آلومینیوم مقاوم
نمایشگر موقعیت: دارد
کلید دستی اضطراری: قابل سفارش
نوع آببندی: Double O-Ring
کاربرد سیالات: آب، گاز، روغن، بخار کمفشار، مواد شیمیایی
قابلیت اتصال تجهیزات: سلونوئید ولو، هیتر ضدیخ، پوزیشنر، Limit Switch Box
این شیر به دلیل ساختار دندهای و سهلایه آببندی، نشتی فوقالعاده کم دارد و برای خطوطی که نیازمند دقت و اطمینان بالا هستند بهترین گزینه است.
ساختار کلی شیر توپی استیل دنده ای 2 اینچ
بدنه شیر بهصورت دوتکه یا سهتکه طراحی میشود. در مدل سهتکه امکان سرویس بدون نیاز به باز کردن کل خط وجود دارد.
توپی شیر با سطح صیقلی، امکان عبور سیال بدون افت فشار و بدون ایجاد رسوب را فراهم میکند. سیتهای PTFE عملکرد روان و بدون اصطکاک ایجاد میکنند.
اسپیندل مرکزی ضدزنگ با واشرهای تقویتی از نشت در قسمت شفت جلوگیری میکند.
عملکرد عملگر برقی 220 ولت
عملگر برقی این محصول با دریافت ولتاژ 220 ولت، گیربکس داخلی خود را به حرکت درمیآورد و شفت شیر را ۹۰ درجه میچرخاند. این حرکت باعث باز یا بسته شدن کامل مسیر میشود.
عملگر دارای امکانات زیر است:
محافظت حرارتی جلوگیری از سوختن موتور
نمایشگر وضعیت باز/بسته
قابلیت اتصال فرمان ON/OFF
قابلیت اتصال فرمان مدولار (4-20mA یا 0-10V در مدلهای مخصوص)
درجه حفاظت IP67 برای مقاومت در برابر گردوغبار و رطوبت
کاربردهای شیر توپی استیل دنده ای 2 اینچ برقی
این محصول در صنایع مختلف مورد استفاده قرار میگیرد:
خطوط آب صنعتی و تصفیهخانهها
صنایع پتروشیمی
تأسیسات حرارتی و برودتی
صنایع دارویی و غذایی
کارخانههای رنگ، رزین و مواد شیمیایی
سیستمهای هوشمند کنترل سیالات
سالنهای تولید مواد اشتعالزا
کارخانههای تولید بخار کمفشار
سیستمهای گاز صنعتی و نیتروژن
نکات نصب و نگهداری
برای نصب صحیح رعایت این نکات ضروری است:
اتصال دندهای باید با استفاده از نوار تفلون استاندارد انجام شود.
عملگر برقی باید در محیطی نصب شود که رطوبت و ضربه مستقیم به آن وارد نشود.
فشار و دمای سیال باید در محدوده مجاز محصول باشد.
بازرسی دورهای سیتها و توپی باعث افزایش عمر شیر میشود.
در خطوط حساس از محافظ ولتاژ جهت ایمنی عملگر استفاده شود.
پرسش و پاسخ (FAQ)
1. آیا شیر توپی برقی 2 اینچ برای سیالات خورنده مناسب است؟
در صورت انتخاب متریال استیل 316 و سیت PTFE، کاملاً مناسب است.
2. آیا این شیر امکان کنترل تدریجی دارد؟
بله، در مدلهای Modulating با سیگنال 4-20mA امکانپذیر است.
3. آیا میتوان عملگر برقی را در فضای باز نصب کرد؟
در صورتی که درجه حفاظت IP67 رعایت شود، بله.
4. سرعت باز و بسته شدن چقدر است؟
بسته به مدل عملگر، بین 5 تا 15 ثانیه است.
5. آیا شیر موتورخور 2 اینچ دندهای مناسب خطوط گاز صنعتی است؟
در صورت رعایت فشار کاری و انتخاب مدل استیل استاندارد، بله.
