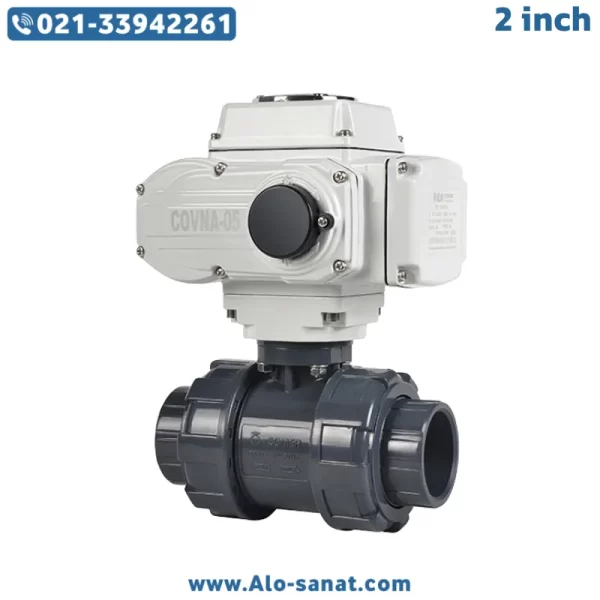

شیر توپی UPVC موتوردار برقی 2 اینچ یکی از شیرهای مدرن و پرکاربرد در صنایع کنترل جریان سیالات است که ترکیبی از طراحی مکانیکی مقاوم و سیستم محرک برقی هوشمند را در یک مجموعه ارائه میدهد. بدنه پلیمری این شیر از جنس UPVC ساخته شده که مقاومت بالایی در برابر خوردگی، مواد شیمیایی، کلر و رطوبت دارد. این ویژگی، آن را به گزینهای مناسب برای صنایع آب، فاضلاب، تصفیهخانهها و خطوط شیمیایی تبدیل میکند.
اکچویتور برقی نصبشده روی شیر، وظیفه باز و بسته کردن توپی داخلی را بهصورت خودکار بر عهده دارد و میتواند از نوع ON/OFF یا مدولار (۴–۲۰ میلیآمپر) باشد. این ترکیب باعث افزایش سرعت، دقت و ایمنی عملکرد سیستم در فرآیندهای صنعتی میشود. شیر توپی UPVC موتوردار در سایز ۲ اینچ، برای دبیهای متوسط تا بالا طراحی شده و در محیطهایی که استفاده از شیرهای فلزی به دلیل خوردگی ممکن نیست، بهترین انتخاب است.
شیر توپی چیست و چگونه کار میکند؟
شیر توپی یا Ball Valve یکی از رایجترین انواع شیرهای صنعتی است که برای کنترل، قطع یا وصل جریان سیال استفاده میشود. ساختار آن از یک توپ توخالی با مجرای مرکزی تشکیل شده که با چرخش ۹۰ درجهای، مسیر جریان را باز یا مسدود میکند. این طراحی ساده اما دقیق باعث میشود کنترل جریان با کمترین افت فشار انجام شود.
در مدلهای موتوردار، باز و بسته شدن توپ داخلی توسط یک اکچویتور برقی (Electric Actuator) انجام میشود. این عملگر با دریافت فرمان الکتریکی از تابلو کنترل یا PLC، محور شیر را میچرخاند. در نتیجه، نیازی به دخالت اپراتور نیست و سیستم بهصورت خودکار عمل میکند.
به دلیل عملکرد سریع، آببندی کامل و قابلیت اتوماسیون، شیرهای توپی موتوردار امروزه در اغلب صنایع از جمله پتروشیمی، آب و فاضلاب، کشاورزی و تاسیسات مکانیکی استفاده میشوند.
معرفی شیر توپی UPVC موتوردار برقی 2 اینچ
شیر توپی UPVC موتوردار برقی 2 اینچ ترکیبی از بدنه پلیمری مقاوم و یک عملگر الکتریکی قدرتمند است. UPVC یا پلیوینیل کلراید سخت، مادهای است که در برابر اسیدها، بازها و کلر کاملاً مقاوم است و برای سیالات خورنده، محیطهای مرطوب و سیستمهای آبی ایدهآل محسوب میشود.
اکچویتور برقی نصبشده روی این شیر، بسته به نیاز سیستم، میتواند از نوع ON/OFF یا مدولار باشد. در حالت ON/OFF، شیر بهصورت کامل باز یا بسته میشود؛ اما در حالت مدولار، زاویه باز شدن توپی متناسب با سیگنال ۴–۲۰ میلیآمپر تنظیم میشود تا دبی جریان دقیق کنترل گردد.
این شیر بهصورت کوبلشده و آماده نصب عرضه میشود، یعنی نیازی به تنظیم یا هماهنگی بین موتور و بدنه ندارد. طراحی آن طوری انجام شده که در برابر نفوذ آب (درجه IP67) و گردوغبار مقاوم باشد، و برای استفاده در محیطهای صنعتی و فضای باز مناسب است.
مزایای استفاده از شیر توپی UPVC موتوردار برقی
۱. مقاومت عالی در برابر خوردگی: بدنه UPVC در برابر مواد شیمیایی، آب دریا و کلر مقاوم است.
۲. عملکرد خودکار و دقیق: اکچویتور برقی، کنترل کاملاً اتوماتیک جریان را ممکن میکند.
۳. وزن سبک و نصب آسان: ساختار پلیمری باعث کاهش وزن و سهولت نصب میشود.
۴. عدم نیاز به نگهداری مداوم: طراحی ساده و قطعات ضدخوردگی، هزینه تعمیرات را کاهش میدهد.
۵. سازگار با سیستمهای کنترلی صنعتی: قابل اتصال به PLC یا سیستمهای هوشمند.
۶. دوام طولانی در محیطهای مرطوب: مناسب برای تصفیهخانهها، استخرها و محیطهای خورنده.
جزئیات فنی شیر توپی UPVC موتوردار برقی 2 اینچ
نوع شیر: شیر توپی (Ball Valve)
جنس بدنه: UPVC (پلیوینیل کلراید سخت)
جنس توپی: PVC یا استنلس استیل با روکش ضدسایش
جنس نشیمنگاه (Seat): EPDM یا PTFE
سایز اتصال: 2 اینچ (DN50)
نوع عملکرد: موتوردار برقی (Electric Actuator)
نوع کنترل: ON/OFF یا Modulating (۴–۲۰mA)
ولتاژ تغذیه: 220V AC یا 24V DC
زاویه چرخش: 90 درجه
زمان چرخش کامل: 15 تا 30 ثانیه
فشار کاری: تا 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
درجه حفاظت اکچویتور: IP67
نوع اتصال: دندهای (Threaded BSP) یا فلنجی استاندارد DIN
نمایشگر موقعیت: دارد (Indicator)
کنترل دستی: دارد (Handwheel Override)
کاربردها: سیستمهای تصفیه آب، خطوط شیمیایی، کشاورزی و HVAC
نحوه عملکرد شیر توپی UPVC موتوردار برقی
اکچویتور برقی نصبشده روی این شیر، انرژی الکتریکی را به نیروی مکانیکی تبدیل میکند. در نتیجه، محور شیر و توپی داخلی در جهت ۹۰ درجه چرخانده میشوند. در حالت باز، مجرای توپی در امتداد مسیر سیال قرار دارد و جریان آزاد است؛ در حالت بسته، مسیر بهطور کامل مسدود میشود.
در مدلهای مدولار (Modulating)، این چرخش با دقت بسیار بالا متناسب با سیگنال ۴–۲۰ میلیآمپر انجام میشود، که امکان کنترل دبی جریان را فراهم میکند. این قابلیت در صنایع شیمیایی و فرآیندی که نیاز به تنظیم دقیق دارند، اهمیت زیادی دارد.
کاربردهای شیر توپی UPVC موتوردار برقی
سیستمهای تصفیه و توزیع آب شهری
صنایع شیمیایی و دارویی
سیستمهای خنککاری و تهویه (HVAC)
خطوط انتقال مواد شوینده و اسیدی
استخرها و تجهیزات تصفیه آب استخر
سیستمهای آبیاری هوشمند و کشاورزی صنعتی
پروژههای کنترل خودکار دبی در کارخانجات
به دلیل مقاومت بالا در برابر خوردگی، این شیر در بسیاری از پروژههایی که شیرهای فلزی دوام ندارند، جایگزین مناسبی محسوب میشود.
ویژگیهای اکچویتور برقی نصبشده روی شیر
اکچویتور برقی وظیفه دارد با دریافت فرمان الکتریکی، شیر را باز یا بسته کند. ویژگیهای مهم آن عبارتاند از:
۱. موتور الکتریکی با گشتاور بالا و مصرف پایین انرژی
۲. گیربکس فلزی Self-Locking جهت جلوگیری از برگشت محور
۳. سیستم قطع خودکار برق در انتهای مسیر چرخش
۴. نشانگر موقعیت برای نمایش وضعیت باز و بسته
۵. قابلیت کنترل دستی در شرایط اضطراری
۶. عملکرد نرم، بیصدا و ایمن
۷. مقاومت در برابر رطوبت و گردوغبار با IP67
اکچویتورهای مدرن این شیر دارای مدار داخلی کنترل سیگنال ۴–۲۰mA هستند تا بتوانند بهصورت تدریجی موقعیت باز و بسته را تنظیم کنند.
تفاوت شیر UPVC موتوردار با مدلهای فلزی
بدنه فلزی مانند استیل یا برنج در برابر مواد شیمیایی، اسیدها و کلر آسیبپذیر است، اما UPVC مقاومت شیمیایی بسیار بالایی دارد. همچنین، شیرهای UPVC سبکتر هستند، نیاز به پایه تقویتی ندارند و برای محیطهای خورنده گزینهای ایدهآلاند.
مدلهای فلزی برای فشارهای بسیار بالا و دماهای زیاد مناسباند، ولی در محیطهای آبی یا کلردار سریعتر دچار خوردگی میشوند.
مزایای طراحی بدنه UPVC
بدنه UPVC علاوه بر وزن سبک، سطح داخلی بسیار صافی دارد که باعث کاهش افت فشار و جلوگیری از رسوب میشود. این ویژگی در سیستمهایی که نیاز به جریان پیوسته و تمیز دارند، اهمیت زیادی دارد.
همچنین، این متریال نسبت به تابش خورشید و اشعه UV مقاوم است و در کاربردهای فضای باز نیز عملکرد پایداری دارد.
نکات نصب و نگهداری شیر توپی UPVC موتوردار برقی
۱. مسیر لوله باید تمیز و بدون ذرات جامد باشد.
۲. در هنگام نصب، از اعمال فشار یا گشتاور زیاد به بدنه خودداری شود.
۳. اتصال برق اکچویتور مطابق نقشه سیمکشی کارخانه انجام گیرد.
۴. برای محیطهای بسیار مرطوب، از پوشش محافظ استفاده شود.
۵. هر شش ماه وضعیت عملکرد موتور و آببندها بررسی گردد.
۶. در صورت نصب در فضای باز، استفاده از حفاظ ضدUV توصیه میشود.
عملکرد در سیستمهای اتوماسیون صنعتی
شیر توپی UPVC موتوردار برقی قابلیت اتصال به سیستمهای PLC، کنترلرهای محلی و تابلوهای هوشمند را دارد. در این حالت، فرمان باز یا بسته شدن شیر بهصورت خودکار از سیستم کنترل مرکزی صادر میشود و وضعیت عملکرد شیر بهصورت لحظهای بازخورد داده میشود.
در صنایع فرآیندی که نیاز به کنترل دقیق جریان دارند، مدل مدولار این شیر با سیگنال آنالوگ ۴–۲۰ میلیآمپر بهترین عملکرد را ارائه میدهد.
مزایای استفاده از شیر توپی UPVC در صنایع شیمیایی
عدم واکنش با اسیدها و بازهای ضعیف
عمر طولانی در تماس با مواد شیمیایی
بدون نشتی و افت فشار
قابلیت کارکرد در محیطهای مرطوب
نگهداری ساده و هزینه پایین
دلایل انتخاب شیر توپی UPVC موتوردار برقی 2 اینچ برای پروژههای صنعتی
مقاومت عالی در برابر خوردگی
قابلیت کنترل الکتریکی از راه دور
وزن سبک و نصب سریع
طراحی ایمن و مقاوم در برابر رطوبت
مناسب برای سیستمهای شیمیایی و آبی
عمر کاری طولانی و هزینه نگهداری پایین
بخش پرسش و پاسخ (FAQ)
۱. آیا شیر UPVC موتوردار برای مواد اسیدی مناسب است؟
بله، بدنه UPVC مقاومت بالایی در برابر اسیدها و مواد شیمیایی دارد و در محیطهای خورنده عملکرد پایداری ارائه میدهد.
۲. تفاوت مدل ON/OFF و مدولار در این شیر چیست؟
در مدل ON/OFF شیر فقط باز یا بسته میشود، ولی مدل مدولار میتواند زاویه باز شدن را متناسب با سیگنال کنترلی تنظیم کند.
۳. آیا این شیر در فضای باز قابل نصب است؟
بله، اکچویتور دارای درجه حفاظت IP67 است و بدنه UPVC در برابر UV مقاوم است.
۴. آیا امکان کنترل دستی در زمان قطع برق وجود دارد؟
بله، سیستم هندویل دستی روی اکچویتور تعبیه شده تا در شرایط اضطراری استفاده شود.
۵. برای چه نوع سیالاتی مناسب است؟
برای آب، فاضلاب تصفیهشده، محلولهای شیمیایی، هوای فشرده و مایعات غیرخورنده قابل استفاده است.
