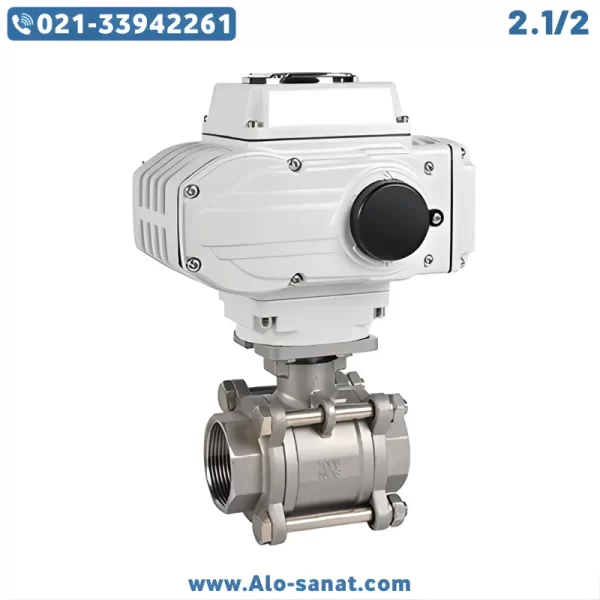

شیر توپی استیل دندهای 2-1/2 با عملگر برقی 220 ولت یکی از پرکاربردترین تجهیزات کنترلی در خطوط فرآیندی، تأسیسات صنعتی، سیستمهای آب و فاضلاب، خطوط روغن، بخارهای کمفشار و جریانهای شیمیایی محسوب میشود. این محصول که در بسیاری از صنایع با عنوان بال ولو استیل برقی، شیر موتورخور استیل، شیر توپی اکچویتوردار و شیر گلوب توپی خودکار شناخته میشود، قابلیت کنترل اتوماتیک و مدیریت قطعو وصل سیال با دقت بسیار بالا را فراهم میکند. استفاده از عملگر برقی 220 ولت به این محصول امکان میدهد تا عملیات باز و بسته شدن شیر بدون دخالت انسانی و تنها بر اساس سیگنال کنترلی انجام شود.
شیر توپی استیل دندهای 2-1/2 با عملگر برقی ترکیبی از یک بال ولو سهتکه یا یکتکه استیل با بدنه مقاوم و یک اکچویتور الکتریکی قدرتمند بوده که در برابر خوردگی، فشارهای عملیاتی بالا و تغییرات دما عملکردی پایدار ارائه میدهد. این محصول علاوه بر اینکه در سیستمهای اتوماسیون صنعتی استفاده میشود، در بسیاری از کاربردهای غیرمستقیم مانند کنترل سیالات خورنده، تنظیم جریانهای پرفشار و خطوطی که نیاز به قطع اضطراری دارند نیز مورد استفاده قرار میگیرد. قابلیت اطمینان بالا، طول عمر مناسب و سازگاری با سیالات گوناگون، این شیر موتورخور استیل را به یک انتخاب حرفهای برای مهندسان و تکنسینها تبدیل کرده است.
معرفی شیر توپی استیل دندهای 2-1/2 با عملگر برقی 220 ولت
شیر توپی استیل دندهای 2-1/2 با عملگر برقی 220 ولت به گونهای طراحی شده که با استفاده از یک توپی کروی سوراخدار عملیات قطع و وصل جریان سیال را با سرعت بالا انجام دهد. این ساختار توپی، امکان عبور سیال با کمترین افت فشار ممکن را فراهم میکند و همچنین از نشتی داخلی جلوگیری مینماید. عملگر برقی 220 ولت که در بخش بالایی شیر نصب میشود، با دریافت فرمان الکتریکی از تابلو یا سیستم کنترل مرکزی، موقعیت شیر را از حالت باز به بسته و برعکس تغییر میدهد.
این محصول در بسیاری از صنایع به عنوان شیر موتورخور استیل یا شیر توپی الکتریکی شناخته میشود و یکی از ویژگیهای مهم آن، سازگاری با محیطهای مرطوب، فرآیندهای شیمیایی و کاربردهایی است که نیاز به دوام بالای مکانیکی دارند. بدنه استیل این شیر، مقاومت به خوردگی، مقاومت در برابر فشار، سازگاری با دماهای مختلف و پایداری در شرایط سخت عملیاتی را تضمین میکند.
دندهای بودن اتصال شیر باعث شده نصب و تعویض آن در سیستمهای لولهکشی راحتتر شده و در خطوطی که نیاز به بازدید دورهای دارند، بسیار مناسب باشد. عملگر برقی 220 ولت نیز بدون نیاز به منبع تغذیه خاص یا سیستم هوای فشرده کار میکند که این موضوع موجب کاهش هزینههای نگهداری سیستم میشود.
مزایا استفاده از شیر توپی استیل دندهای 2-1/2 با اکچویتور برقی
استفاده از شیر توپی استیل دندهای 2-1/2 با عملگر برقی 220 ولت مزایای فراوانی برای سیستمهای صنعتی دارد. عملکرد دقیق این محصول در کنترل جریان سیال باعث میشود قابلیت اتکا و ایمنی سیستم افزایش یابد. این شیر موتورخور استیل با داشتن بدنه مقاوم، قابلیت کار در شرایط خورنده و فشار بالا را فراهم میکند. عملگر برقی به دلیل طراحی الکترومکانیکی خود میتواند در زمان کوتاه و بدون ضربه مکانیکی شیر را باز یا بسته کند.
عدم نیاز به کمپرسور هوا و تجهیزات کمکی مانند رگولاتور یا فیلتر هوا باعث شده که این اکچویتور برقی نسبت به عملگرهای پنوماتیک هزینه نگهداری پایینتری داشته باشد. همچنین دقت این نوع عملگر در کنترل موقعیت شیر بالاتر بوده و برای سیستمهای اتوماسیون که نیاز به بازخورد یا فرمان دقیق دارند، گزینهای مناسب است.
یکی دیگر از مزایا، کاهش نشتی در سیستم است. بدنه استیل شیر همراه با گوی صیقلی استیل و سیتهای مقاوم PTFE، آببندی مطمئنی ایجاد میکند. این ترکیب نه تنها از هدررفت سیال جلوگیری میکند، بلکه میزان ریسک آسیب به تجهیزات پاییندست را نیز کاهش میدهد.
با بهکارگیری این شیر موتورخور 2-1/2، میتوان سیالات مختلف مانند آب، روغن، فرآوردههای پتروشیمی، مواد شیمیایی و حتی برخی گازها را با امنیت و دقت بالا کنترل کرد. در مجموع، استفاده از شیر توپی الکتریکی استیل انتخابی حرفهای برای صنایع نفت، گاز، پتروشیمی، صنایع غذایی، دارویی و تأسیسات انرژی میباشد.
جزئیات فنی شیر توپی استیل دندهای 2-1/2 با عملگر برقی 220 ولت
در ادامه مشخصات فنی دقیق و کامل این محصول ارائه میشود تا تکنسینها و مهندسان بتوانند با آگاهی کامل در سیستمهای طراحیشده از آن استفاده کنند:
قطر اسمی شیر: 2-1/2 اینچ (DN65)
نوع اتصال: دندهای NPT یا BSPT (بسته به سفارش)
جنس بدنه شیر: استنلس استیل 304 یا 316
جنس توپی (Ball): استنلس استیل 304 یا 316
جنس سیت (Seat): PTFE یا R-PTFE مقاوم در برابر مواد شیمیایی
جنس شفت (Stem): استنلس استیل سختکاری شده
نوع ساختار: سهتکه یا دوتکه (بسته به سفارش)
فشار کاری شیر: تحمل تا 1000 PSI (حدود 63 بار)
محدوده دمای کاری: از -20 تا 180 درجه سانتیگراد
نوع عملگر: Actuator Electric 220V AC
زمان چرخش عملگر: بین 5 تا 12 ثانیه
درجه حفاظت الکتریکی: IP67 مناسب محیطهای مرطوب
نوع فرمان: دوسیم ON/OFF یا فرمان سهسیمه
نوع عملکرد: قطع و وصل کامل (Full Bore)
زاویه چرخش: 90 درجه استاندارد
کاربردها: خطوط آب، سیالات شیمیایی، روغن، بخار سبک، گازهای صنعتی، سیستمهای کنترلی و اتوماسیون
نوع موقعیتنما: نشانگر مکانیکی روی عملگر
نوع آببندی: Double Seal – دو مرحلهای
طول عمر متوسط: بیش از 500,000 سیکل
روش نصب: عمودی یا افقی بدون محدودیت
این ویژگیها باعث شده این محصول یکی از قابلاعتمادترین شیر توپیهای استیل برای کاربردهای کنترل اتوماتیک باشد.
ساختار بدنه و متریال شیر توپی استیل 2-1/2
شیر توپی استیل دندهای 2-1/2 دارای بدنه سهتکه مقاوم است که امکان باز کردن بخش میانی بدون جدا کردن کامل از خط لوله را فراهم میکند. این ویژگی برای تعمیرات و سرویس دورهای بسیار ارزشمند است. طراحی سهتکه باعث شده فشارهای داخلی بهصورت یکنواخت توزیع شده و کمترین میزان تنش به رزوهها وارد شود.
توپی شیر بهصورت صیقلی ماشینکاری شده و مقاومت مناسبی در برابر سایش دارد. استفاده از PTFE یا R-PTFE در سیت باعث کاهش اصطکاک و جلوگیری از نشتی میشود. انتخاب استنلس استیل 304 یا 316 نیز به این دلیل است که در برابر خورندگی آب، سیالات شیمیایی، اسیدهای ملایم و محیطهای مرطوب عملکرد عالی دارد.
عملکرد اکچویتور برقی 220 ولت در شیر موتورخور 2-1/2
عملگر برقی 220 ولت که در بالای شیر قرار میگیرد، محرک اصلی جهت چرخش توپی شیر است. این اکچویتور با دریافت ولتاژ شهری، موقعیت شیر را از بسته به باز تغییر میدهد. داخل عملگر مجموعهای از چرخدندههای تقویتشده و موتور الکتریکی قرار دارد که نیروی لازم برای چرخش شفت ایجاد میکند.
قابلیت ON/OFF برای بسیاری از سیستمهای صنعتی کافی است زیرا نیاز به تنظیم موقعیت میانی ندارند و تنها قطع و وصل جریان کافی است. در عین حال نوع فرمان سهسیمه امکان کنترل دقیقتری را فراهم میکند.
کاربردهای صنعتی شیر توپی استیل 2-1/2 موتورخور
این شیر در حوزههای زیر بسیار مورد توجه است:
صنایع نفت و گاز
سیستمهای آتشنشانی
سیستمهای آبرسانی فشار قوی
صنایع شیمیایی و پتروشیمی
کارخانههای مواد غذایی
سیستمهای تأسیسات ساختمان
خطوط هوای فشرده کمفشار
سیستمهای تصفیه آب صنعتی
نکات نصب و نگهداری
به دلیل فشار بالای کاری، استفاده از نوار تفلون یا خمیرهای آببندی استاندارد برای رزوهها الزامی است. نصب شیر باید بدون اعمال تنش اضافی به بدنه انجام شود و عملگر باید در وضعیت صحیح تراز باشد. بررسی دورهای وضعیت آببندی، گیج فشار سیستم و عدم نشتی رزوهها مهم است.
بخش پرسش و پاسخ (FAQ)
1. آیا شیر توپی استیل دندهای 2-1/2 با عملگر برقی برای سیالات خورنده مناسب است؟
بله، به علت ساختار استیل و سیت PTFE، مقاومت بالایی در برابر مواد خورنده دارد.
2. آیا عملگر 220 ولت نیاز به نگهداری دورهای دارد؟
تنها بازدید سالیانه از چرخدندهها و اتصالات کافی است.
3. آیا میتوان شیر موتورخور را در فضای باز نصب کرد؟
بله، با درجه حفاظت IP67 قابل نصب در فضای بیرونی است.
4. آیا این شیر برای بخار مناسب است؟
برای بخار فشار کم و دمای محدود قابل استفاده است؛ بخار دمای بالا نیاز به نوع خاص دارد.
5. آیا امکان نصب دستی اضطراری وجود دارد؟
بله، نسخههای دارای هندویل اضطراری قابل سفارش هستند.
