مانوستات ویکا WIKA مدل PGS23 یک تجهیز ابزار دقیق ترکیبی است که عملکرد مانومتر و سوئیچ فشار را در یک بدنه جمع‌آوری می‌کند. این محصول برای کاربردهایی طراحی شده که هم نیاز به نمایش لحظه‌ای فشار دارند و هم نیازمند ارسال سیگنال کنترلی یا هشدار در صورت رسیدن فشار به مقدار مشخص هستند. گیج سوئیچ‌دار PGS23 با دقت بالا، ساختار مقاوم و قابلیت تنظیم نقطه سوئیچ، در صنایع نفت، گاز، پتروشیمی، بخار، تاسیسات و تجهیزات مکانیکی سنگین مورد استفاده قرار می‌گیرد.

ترکیب گیج مکانیکی با سوئیچ الکتریکی در یک محصول، موجب کاهش فضای نصب، افزایش ایمنی و بهبود سرعت پاسخ سیستم‌های کنترل می‌شود. بدنه محکم از استنلس استیل، سازگاری با فشارهای بالا و قابلیت اطمینان طولانی‌مدت باعث شده مانوستات ویکا PGS23 یکی از محبوب‌ترین مدل‌های گیج سوئیچ‌دار در ایران و جهان باشد.

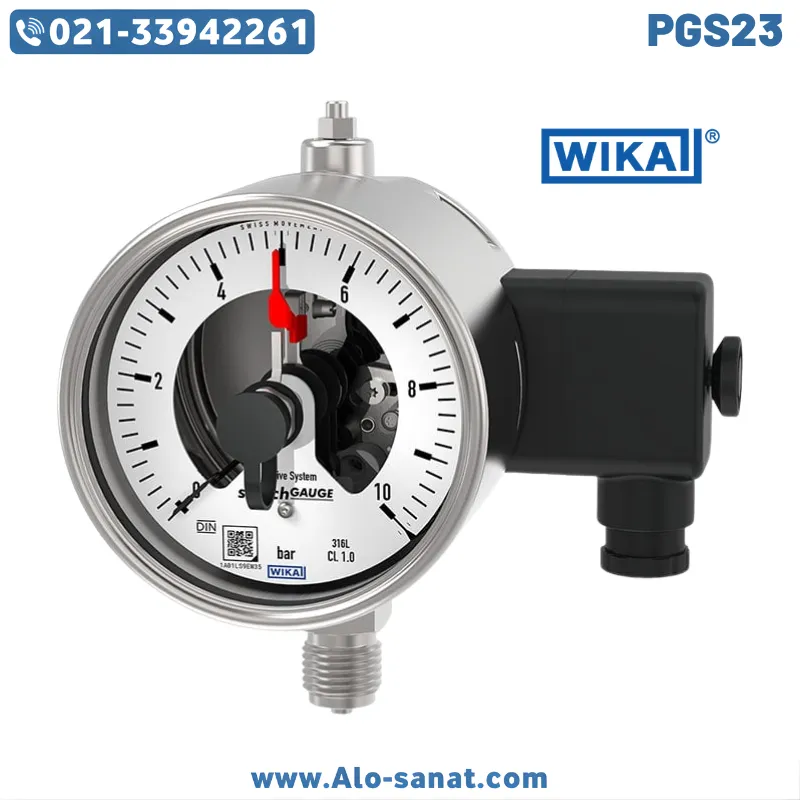

معرفی مانوستات ویکا WIKA مدل PGS23

مانوستات WIKA PGS23 یک ابزار نمایش و کنترل فشار است که علاوه بر نمایش مقدار فشار روی صفحه آنالوگ، دارای یک کنتاکت سوئیچ داخلی نیز می‌باشد. این سوئیچ در زمان رسیدن فشار به نقطه تنظیم‌شده فعال می‌شود و فرمان قطع و وصل را به مدارهای کنترلی یا هشدار ارسال می‌کند.

وجود کنتاکت الکتریکی باعث می‌شود این محصول به‌عنوان “گیج سوئیچ‌دار” یا “مانومتر سوئیچ‌دار” نیز شناخته شود. کاربردهای آن بسیار متنوع است؛ از سیستم‌های هیدرولیک و پنوماتیک گرفته تا دیگ‌های بخار، پمپ‌های صنعتی، کمپرسورها، چیلرها، سیستم‌های تصفیه و خطوط فرایندی.

سازنده این محصول، برند ویکا WIKA، یکی از معتبرترین نام‌ها در حوزه ابزار دقیق است و مدل PGS23 را به‌صورت تست‌شده و کالیبره‌شده عرضه می‌کند. ترکیب عملکرد مکانیکی گیج فشار با دقت سوئیچ کنترل، آن را به یک تجهیز قابل اعتماد در مدارهای حفاظت و هشدار تبدیل کرده است.

مزایا استفاده از مانوستات ویکا WIKA مدل PGS23

استفاده از مانوستات PGS23 مزایای مهمی برای سیستم کنترل فشار دارد. نخست اینکه این تجهیز امکان نظارت بصری و هم‌زمان کنترل اتوماتیک را فراهم می‌کند، بدون اینکه نیاز به نصب دو دستگاه مجزا باشد. این صرفه‌جویی در فضا و هزینه، یکی از دلایل اصلی انتخاب آن در پروژه‌ها است.

مزیت دوم مقاومت بالای مانوستات در برابر ارتعاش، گردوغبار و شرایط محیطی سخت است. ساختار داخلی به‌صورت کاملاً پایدار طراحی شده تا دقت سوئیچ در فشارهای بالا حفظ شود.

مزیت سوم، قابلیت تنظیم نقطه سوئیچ است. تکنسین می‌تواند مقدار فشار عملکرد سوئیچ را بسته به نیاز سیستم تغییر دهد. این موضوع باعث افزایش انعطاف‌پذیری در پروژه‌هایی می‌شود که فشار کاری در شرایط مختلف تغییر می‌کند.

مزیت چهارم، عدم نیاز به منبع تغذیه خارجی برای قسمت گیج فشار است؛ بنابراین حتی در شرایط قطع برق نیز فشار قابل مشاهده است.

همچنین امکان استفاده از مانوستات ویکا WIKA مدل PGS23 در محیط‌های صنعتی خورنده، یکی از دلایل محبوبیت آن در صنایع شیمیایی و پتروشیمی است.

ساختار و عملکرد فنی مانوستات WIKA PGS23

عملکرد مانوستات PGS23 بر پایه مکانیزم بوردون تیوب و کنتاکت الکتریکی ساخته شده است. در بخش گیج، فشار وارد شده باعث تغییر حالت لوله بوردون شده و این تغییر به حرکت عقربه منتقل می‌شود. هم‌زمان، این حرکت به مکانیزم داخلی سوئیچ متصل است. وقتی عقربه به نقطه تنظیم شده می‌رسد، کنتاکت باز یا بسته می‌شود و فرمان لازم به سیستم ارسال می‌شود.

این مدل قابل ارائه با انواع کنتاکت‌ها است:

· کنتاکت معمولی
· کنتاکت مغناطیسی (Magnetic Snap Action)
· کنتاکت مقاوم در برابر ارتعاش
· کنتاکت SPDT یا DPDT

جنس بدنه اغلب از استنلس استیل 304 یا 316 انتخاب می‌شود تا پایداری در برابر خوردگی تضمین گردد. همچنین در صورت نیاز به محیط‌های اسیدی یا گازی حاوی مواد خورنده شدید، نسخه‌های سازگار با فلزات خاص نیز فراهم می‌شود.

شیشه محافظ می‌تواند از نوع معمولی، سکوریت یا پلی‌کربنات باشد.

مشخصات فنی مانوستات ویکا WIKA مدل PGS23

مشخصات استاندارد این محصول به صورت زیر است:

برند: ویکا WIKA
مدل: PGS23
نوع تجهیز: گیج فشار سوئیچ‌دار / مانوستات
مکانیزم اندازه‌گیری: Bourdon Tube
دامنه فشار قابل انتخاب:
· از 0 تا 1 bar
· تا 0–160 bar
· تا 0–400 bar (بسته به سفارش)
دقت اندازه‌گیری: ±1.6% یا ±1%
نوع سوئیچ: کنتاکت الکتریکی قابل تنظیم
جنس بدنه: SS304 یا SS316
جنس المنت: SS316L
قطر صفحه: 63mm / 100mm / 160mm
درجه حفاظتی: IP54 / IP65
دمای کاری محیط: -20°C تا +60°C
دمای کاری فرآیند: تا +100°C
اتصال فرآیندی: رزوه‌ای 1/4″ یا 1/2″ NPT/BSP
نقطه سوئیچ: قابل تنظیم طبق نیاز کاربر
نوع نصب: عمودی – گزینه براکت جانبی یا U-Clamp
استانداردها: مطابق EN 837-1

کاربردهای مانوستات WIKA PGS23 در صنعت

مانوستات ویکا مدل PGS23 در موارد مختلفی به کار می‌رود که مهم‌ترین آنها عبارت‌اند از:

· سیستم‌های پمپ و کمپرسور
· خطوط هیدرولیک و پنوماتیک
· بویلرها و دیگ بخار
· چیلرهای صنعتی
· سیستم‌های تهویه صنعتی
· خطوط گاز طبیعی
· ماشین‌آلات صنعتی سنگین
· سیستم‌های ایمنی و توقف اضطراری
· کنترل فشار مخازن آب و سیالات شیمیایی

در سیستم‌هایی که فشار باید همیشه تحت کنترل باشد و کوچک‌ترین افزایش یا کاهش می‌تواند خطرساز شود، مانوستات PGS23 نقشی حیاتی ایفا می‌کند. وجود کنتاکت الکتریکی باعث می‌شود سیستم در زمان رسیدن به فشار غیرمجاز بلافاصله واکنش نشان دهد.

روش تنظیم و راه‌اندازی مانوستات WIKA مدل PGS23

یکی از نقاط قوت مدل PGS23 قابلیت تنظیم آسان نقطه سوئیچ است. در پشت صفحه یا روی بدنه، پیچ مخصوص تنظیم قرار دارد. این پیچ به یک مکانیزم مکانیکی متصل است که فاصله باز یا بسته شدن کنتاکت را مشخص می‌کند.

مراحل راه‌اندازی:

۱. بستن شیر ایزوله ورودی و نصب رزوه در مسیر فشار
۲. بررسی آب‌بندی اولیه
۳. اعمال فشار تدریجی برای تست اولیه
۴. تنظیم نقطه سوئیچ با کمک پیچ تنظیم
۵. تست عملکرد کنتاکت در فشارهای مختلف
۶. فعال‌سازی کامل سیستم

در صورتی که از کنتاکت مغناطیسی استفاده شود، عملکرد سوئیچ پایدارتر خواهد بود و نیازی به اصلاح‌های مکرر وجود ندارد.

ویژگی‌های کلیدی مانوستات ویکا WIKA مدل PGS23

· ترکیب نمایشگر فشار و سوئیچ کنترل در یک دستگاه
· قابلیت انتخاب نوع کنتاکت بر اساس نیاز پروژه
· مقاوم در برابر ارتعاش و شوک فشار
· بدنه استنلس استیل مناسب محیط خورنده
· دقت بالا و قابلیت تنظیم دقیق
· طراحی صنعتی با طول عمر بالا
· سازگاری با سیستم‌های برق صنعتی AC و DC
· هزینه نگهداری بسیار پایین
· قابلیت استفاده به عنوان هشداردهنده یا کنترلر

این ویژگی‌ها باعث شده‌اند مانوستات WIKA PGS23 در سایت‌های صنعتی به‌عنوان یک تجهیز قابل اعتماد شناخته شود.

انواع نسخه‌های قابل سفارش برای PGS23

سری PGS23 معمولاً با ترکیبات مختلفی عرضه می‌شود:

· PGS23 با کنتاکت الکتریکی معمولی
· PGS23 با کنتاکت مغناطیسی مقاوم ارتعاش
· PGS23 با سوئیچ SPDT
· PGS23 با المنت SS316L
· PGS23 با صفحه ۱۰۰ میلی‌متری مخصوص خوانایی بالا
· مدل با درجه حفاظتی IP65 برای محیط‌های گردوغبار

این مدل همچنین برای سیستم‌های خلأ یا ترکیب فشار و خلأ نیز قابل سفارش است.

دلایل انتخاب مانوستات WIKA PGS23 نسبت به مدل‌های مشابه

· کیفیت ساخت بسیار بالاتر نسبت به برندهای اقتصادی
· دقت نقطه سوئیچ ثابت و استیبل
· عمر طولانی در فشارهای بالا
· ثبات عملکرد در برابر تغییرات دمای محیط
· خدمات پس‌فروش و امکان کالیبراسیون استاندارد
· آسیب‌پذیری کمتر نسبت به ارتعاش مکانیکی

نکات مهم هنگام خرید مانوستات ویکا مدل PGS23

هنگام خرید این محصول باید به نکات فنی زیر توجه شود:

· بازه فشار کاری مورد نیاز
· نوع کنتاکت الکتریکی
· نوع رزوه اتصال
· جنس بدنه برای محیط خورنده
· محدوده دمای سیال
· نیاز به صفحه بزرگ یا استاندارد
· نوع خروجی کنتاکت NO / NC

تعیین این موارد باعث انتخاب دقیق‌تر و جلوگیری از خطاهای احتمالی خواهد شد.

پرسش و پاسخ (FAQ)

۱. آیا مانوستات WIKA PGS23 قابلیت کنترل هم‌زمان افزایش و کاهش فشار را دارد؟
بسته به نوع کنتاکت انتخابی، امکان کنترل هر دو حالت افزایش یا کاهش فشار وجود دارد.

۲. آیا این مدل برای سیالات خورنده مناسب است؟
اگر نسخه با بدنه و المنت SS316 یا SS316L انتخاب شود، برای بسیاری از سیالات خورنده مناسب است.

۳. آیا امکان نصب این دستگاه در محیط‌های مرتعش وجود دارد؟
بله، نسخه کنتاکت مغناطیسی دارای مقاومت بیشتر در برابر ارتعاش است.

۴. نقطه سوئیچ چگونه تنظیم می‌شود؟
با استفاده از پیچ تنظیم روی بدنه که حرکت عقربه را به مکانیزم سوئیچ منتقل می‌کند.

۵. آیا مانوستات PGS23 نیاز به کالیبراسیون دارد؟
در حالت کلی، نیاز به کالیبراسیون دوره‌ای کم است، اما برای پروژه‌های حساس بررسی سالانه توصیه می‌شود.
