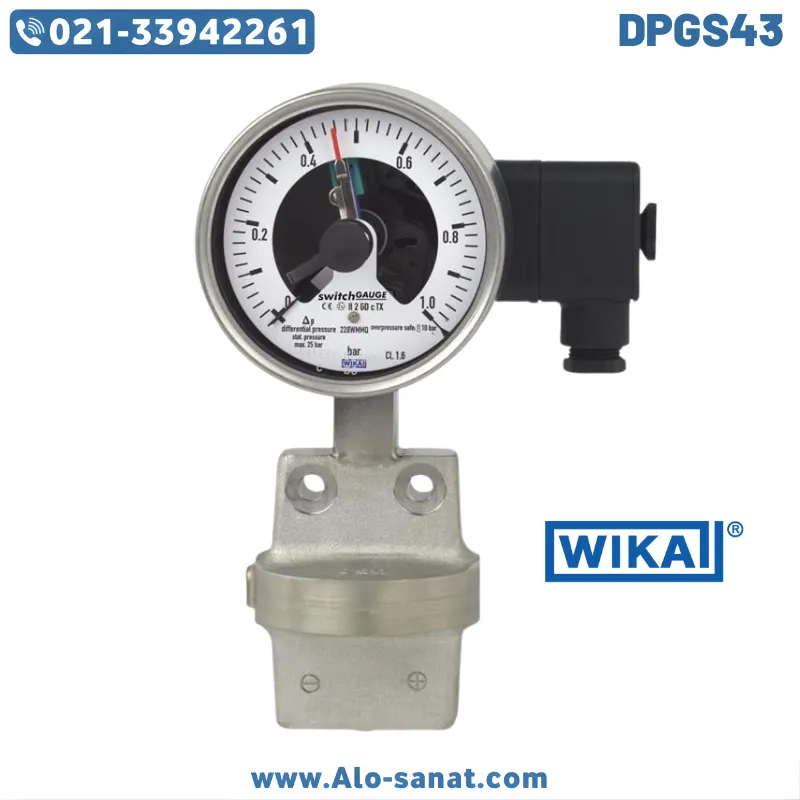

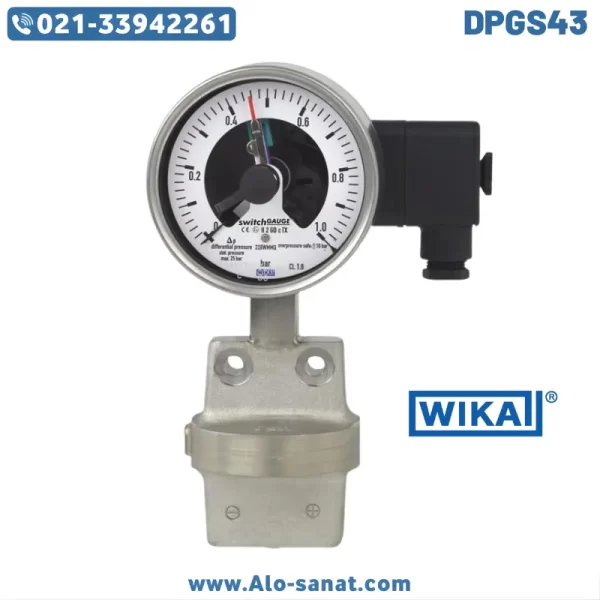

گیج اختلاف فشار سوئیچ دار ویکا WIKA مدل DPGS43

گیج اختلاف فشار سوئیچ‌دار ویکا WIKA مدل DPGS43 یکی از دقیق‌ترین و مطمئن‌ترین تجهیزات اندازه‌گیری اختلاف فشار در صنایع فرایندی، تأسیساتی و سیستم‌های فیلتراسیون است. این محصول علاوه بر نمایش مقدار اختلاف فشار واقعی، مجهز به یک سوئیچ الکتریکی یا کنتاکت قابل تنظیم است که امکان فعال‌سازی آلارم یا کنترل تجهیزات جانبی را فراهم می‌کند. ترکیب نمایش مکانیکی و عملکرد کنترلی، مدل DPGS43 را به یک ابزار دوکاره تبدیل کرده که در بسیاری از سیستم‌های حساس انتخاب شماره یک مهندسان ابزار دقیق است. طراحی مکانیکی مقاوم، عملکرد پایدار و دقت بالا باعث شده این سری از محصولات WIKA به‌صورت گسترده در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاهی و سیستم‌های تهویه صنعتی استفاده شود.

معرفی گیج اختلاف فشار سوئیچ دار ویکا WIKA مدل DPGS43

گیج اختلاف فشار WIKA مدل DPGS43 یک ابزار مکانیکی پیشرفته برای اندازه‌گیری اختلاف فشار میان دو نقطه از یک سیستم است. این تجهیز علاوه بر نمایش فشار تفاضلی، دارای یک سوئیچ الکتریکی داخلی است که در نقطه تنظیم‌شده فعال می‌شود. این ویژگی باعث می‌شود دستگاه بتواند به محض رسیدن اختلاف فشار به محدوده خطر، فرمان قطع یا وصل به سیستم کنترلی ارسال کند.

این نوع گیج اختلاف فشار در فیلترهای صنعتی، هوزینگ‌های میکرون‌فیلتر، کمپرسورها، خطوط گاز، سیستم‌های HVAC، سیستم‌های تهویه بیمارستانی، اتاق تمیز و همچنین سیستم‌های پمپاژ کاربرد گسترده دارد. از آنجا که بسیاری از فرایندها براساس تغییر اختلاف فشار کنترل می‌شوند، امکان اندازه‌گیری و ارسال فرمان در یک دستگاه، هزینه و پیچیدگی سیستم را کاهش می‌دهد.

مانوستات اختلاف فشار یا گیج اختلاف فشار سوئیچ‌دار ویکا DPGS43 به دلیل امکان پایش لحظه‌ای و ارسال سیگنال الکتریکی، جایگزین مناسبی برای ترکیب گیج معمولی و پرشر سوئیچ مجزا است. این یکپارچگی باعث کاهش فضای نصب، کاهش نقاط نشتی و افزایش پایداری عملکرد می‌شود.

مزایای استفاده از گیج اختلاف فشار سوئیچ‌دار ویکا مدل DPGS43

مزیت اصلی این محصول، ترکیب هم‌زمان نمایش اختلاف فشار و کنترل اتوماتیک است. این ویژگی امکان ایجاد آلارم گرفتگی فیلتر، جلوگیری از فشار بیش‌ازحد در پمپ‌ها و کنترل مسیر جریان را فراهم می‌کند.

این مدل به دلیل ساختار کاملاً مکانیکی، حتی در شرایط قطع برق نیز داده‌های فشار را نمایش می‌دهد و عملکرد سوئیچ آن تنها در نقطه فعال‌سازی نیازمند اتصال الکتریکی است. عبور از بازه مجاز اختلاف فشار می‌تواند باعث کاهش کیفیت فرایند، افزایش مصرف انرژی یا آسیب به تجهیزات شود؛ بنابراین وجود یک گیج اختلاف فشار سوئیچ‌دار مثل DPGS43 می‌تواند از خطرات احتمالی جلوگیری کند.

بدنه مقاوم، سیستم اندازه‌گیری پایدار، قابلیت نصب آسان و امکان سفارش در رنج‌های مختلف باعث شده این محصول برای خطوط صنعتی کوچک و بزرگ یک انتخاب قابل اتکا باشد. مدل DPGS43 به گونه‌ای طراحی شده که در محیط‌های پرتلاطم، لرزشی و مکان‌های با شوک فشاری نیز عملکردی پایدار ارائه دهد.

کاربردهای گیج اختلاف فشار سوئیچ دار ویکا WIKA مدل DPGS43

کاربردهای اصلی این محصول شامل موارد زیر است:

• کنترل گرفتگی فیلترهای هوا، روغن و گاز

• مانیتورینگ اختلاف فشار قبل و بعد از پمپ

• پایش عملکرد فن‌ها و دمنده‌های صنعتی

• کنترل فشار سیستم‌های هواساز و چیلر

• نظارت بر ممبران‌های اسمز معکوس (RO)

• بررسی وضعیت فیلترهای بیمارستانی و اتاق تمیز

• سیستم‌های آب‌شیرین‌کن حرارتی

• خطوط انتقال گاز با فشار متوسط

• فرآوری مواد غذایی با حساسیت فشار

ساختار و عملکرد مکانیکی

در این مدل یک دیافراگم مقاوم، اختلاف فشار بین ورودی HIGH و LOW را دریافت می‌کند. حرکت دیافراگم از طریق مکانیزم انتقال نیرو به عقربه منتقل و روی صفحه نمایش داده می‌شود. هم‌زمان با حرکت عقربه، در نقطه از پیش تعیین‌شده، کنتاکت الکتریکی فعال شده و به سیستم فرمان می‌دهد.

رنج‌های فشار کاری در مدل DPGS43 بسیار متنوع است و امکان انتخاب اختلاف فشارهای بسیار کم تا رنج‌های بالاتر وجود دارد. عملکرد سوئیچ کاملاً مکانیکی بوده و نیازی به تغذیه الکتریکی ندارد. اتصال سوئیچ تنها برای انتقال سیگنال به بار الکتریکی استفاده می‌شود.

ویژگی‌های برجسته گیج اختلاف فشار سوئیچ دار WIKA مدل DPGS43

• دقت بالا در اندازه‌گیری اختلاف فشار

• سوئیچ الکتریکی دقیق و پایدار

• عملکرد مکانیکی بدون نیاز به برق

• طراحی مقاوم برای محیط صنعتی

• امکان تنظیم نقطه عملکرد سوئیچ

• مناسب برای سیالات گازی و مایعات غیرخورنده

• قابلیت استفاده در خطوط با فشار استاتیک بالا

• بدنه با دوام و صفحه‌نمایش خوانا

• تنوع گسترده در رنج‌ها و اتصالات

جزئیات فنی گیج اختلاف فشار سوئیچ دار ویکا WIKA مدل DPGS43

این بخش به صورت کامل و دقیق بر اساس استانداردهای واقعی سری DPGS نوشته شده:

• برند: ویکا WIKA

• مدل: DPGS43

• نوع تجهیز: Differential Pressure Gauge with Switch

• رنج‌های قابل سفارش:

  • 0 … 40 mbar

  • 0 … 100 mbar

  • 0 … 160 mbar

  • 0 … 250 mbar

  • 0 … 400 mbar

  • 0 … 600 mbar

  • 0 … 1 bar

  • 0 … 1.6 bar

  • 0 … 2.5 bar

  • 0 … 4 bar

  • 0 … 6 bar

  • 0 … 10 bar

  • 0 … 16 bar

  • 0 … 25 bar

• حداکثر فشار استاتیک:

  • 25 bar، 40 bar یا 100 bar (بسته به نسخه)

• نوع کنتاکت:

  • SPDT

  • SPST-NO

  • SPST-NC

• حداکثر جریان سوئیچ:

  • 1A / 250VAC

• جنس بدنه:

  • آلومینیوم آنودایز

  • استیل ضدزنگ در نسخه‌های ویژه

• جنس دیافراگم:

  • NBR

  • نئوپرن

  • EPDM

  • استنلس استیل

• جنس صفحه: پلی‌کربنات یا شیشه ایمن

• قطر صفحه: 100mm

• دمای محیط: -20°C تا +60°C

• دمای سیال: -10°C تا +70°C

• اتصال پروسس:

  • G1/4

  • NPT1/4

  • اتصال‌های جانبی یا پشتی

• کلاس حفاظتی: IP54 یا IP65

نکات نصب گیج اختلاف فشار سوئیچ دار ویکا مدل DPGS43

برای نصب صحیح لازم است ورودی HIGH به فشار بالاتر و ورودی LOW به فشار پایین‌تر متصل شود. اشتباه در اتصال ورودی‌ها باعث نمایش نادرست فشار می‌شود. نصب باید روی سطحی ثابت و بدون لرزش شدید انجام گیرد. بهتر است گیج در ارتفاع مناسب و قابل مشاهده نصب شود.

در محیط‌هایی با فشار نوسانی شدید، استفاده از دمپر یا اسنابر توصیه می‌شود. هنگام اتصال سیم‌های خروجی سوئیچ باید از کابل شیلددار استفاده شود تا نویز الکتریکی تأثیر منفی بر عملکرد سوئیچ نداشته باشد.

تفاوت DPGS43 با مدل‌های مشابه

• در مقایسه با گیج اختلاف فشار معمولی:
  این مدل علاوه بر نمایش اختلاف فشار، امکان ارسال فرمان الکتریکی نیز دارد.

• در مقایسه با پرشر سوئیچ اختلاف فشار:
  مدل DPGS43 علاوه بر سوئیچ، نمایشگر دقیق اختلاف فشار نیز دارد.

• در مقایسه با نسخه‌های DPG40 یا DPG43:
  مدل DPGS43 دارای سوئیچ با قابلیت تنظیم دقیق‌تر است.

نکاتی برای انتخاب درست مدل

• رنج اختلاف فشار مناسب را تعیین کنید.

• مواد سازنده دیافراگم را براساس سیال انتخاب کنید.

• فشار استاتیک را بررسی کنید.

• نیاز به اتصالات جانبی یا پشتی را مشخص کنید.

• نوع کنتاکت سوئیچ را براساس مدار فرمان مشخص کنید.

جمع‌بندی

گیج اختلاف فشار سوئیچ دار ویکا WIKA مدل DPGS43 یک ابزار دقیق، عملیاتی و قابل اعتماد برای کنترل اختلاف فشار است. این محصول در سیستم‌هایی که نیاز به پایش و کنترل هم‌زمان دارند بهترین عملکرد را ارائه می‌دهد. ساختار مقاوم، رنج‌های متنوع، دقت بالا و سوئیچ قابل تنظیم، این مدل را برای فیلترها، پمپ‌ها، سیستم‌های گاز، تهویه صنعتی و فرایندهای حساس به اختلاف فشار مناسب کرده است.

پرسش و پاسخ (FAQ)

1. آیا می‌توان نقطه عملکرد سوئیچ گیج اختلاف فشار DPGS43 را تغییر داد؟
بله، سوئیچ مکانیکی این مدل قابل تنظیم است و می‌توان نقطه عملکرد را متناسب با نیاز تغییر داد.

2. آیا مدل DPGS43 برای اندازه‌گیری اختلاف فشار خیلی کم مناسب است؟
بله، نسخه‌های mbar پایین مانند 40mbar و 100mbar دقیقاً برای اختلاف فشارهای کم طراحی شده‌اند.

3. آیا برای محیط‌های خورنده باید نسخه خاصی از DPGS43 تهیه شود؟
در صورت وجود سیالات خورنده باید نسخه استنلس استیل با دیافراگم مقاوم سفارش داده شود.

4. آیا این گیج اختلاف فشار نیاز به برق دارد؟
بخش اندازه‌گیری مکانیکی است و نیاز به برق ندارد؛ تنها سوئیچ در زمان فعال‌سازی سیگنال می‌دهد.

5. آیا مدل DPGS43 قابلیت اتصال به PLC را دارد؟
بله، خروجی سوئیچ SPDT یا SPST را می‌توان به ورودی دیجیتال PLC متصل کرد.
