گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063 برای اندازهگیری فشار در خطوط فرایندی و تجهیزات صنعتی طراحی شده است. این پرشر گیج دارای ساختار مقاوم تمام استیل، سیستم اندازهگیری بوردون تیوب و صفحه ۶۳ میلیمتری است. مدل 232.50 بدون روغن تولید میشود و برای فشارهای ثابت و محیطهایی با لرزش محدود مناسب است. در صورت وجود ارتعاش یا نوسان شدید فشار، مدل روغنی 233.50 انتخاب مناسبتری خواهد بود.
معرفی گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063

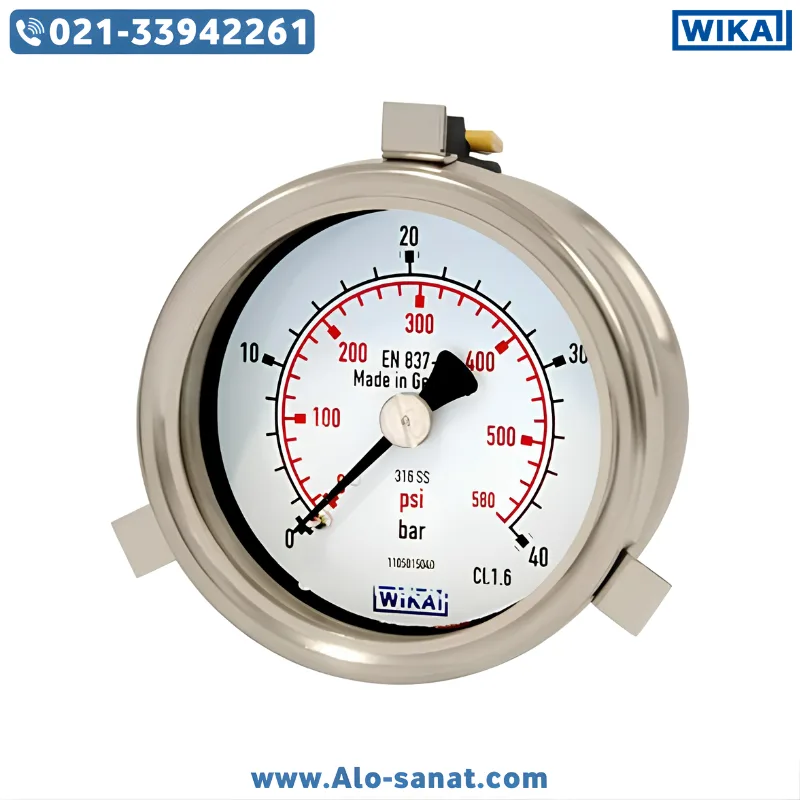

گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063 یک فشارسنج مکانیکی صنعتی از سری پرشر گیجهای تمام استیل WIKA است. عدد 063 در کد محصول نشاندهنده اندازه اسمی صفحه ۶۳ میلیمتر یا حدود ۲.۵ اینچ است.
این پرشر گیج با استفاده از بوردون تیوب کار میکند. فشار سیال وارد لوله بوردون شده و تغییر شکل کنترلشده آن از طریق مکانیزم داخلی به حرکت عقربه تبدیل میشود. کاربر میتواند مقدار فشار را روی صفحه مدرج از صفر تا ۴۰ بار مشاهده کند.
گیج فشار ویکا مدل 232.50 برای صنایع فرایندی طراحی شده و در برابر بسیاری از محیطهای صنعتی و سیالات سازگار مقاومت مناسبی دارد. بدنه، رینگ، مکانیزم داخلی و اجزای در تماس با سیال از استنلس استیل ساخته میشوند.
این مدل از نوع خشک یا بدون مایع پرکننده است. نبود روغن داخل قاب باعث میشود عقربه در شرایط فشار پایدار، واکنش سریع و خوانایی مناسبی داشته باشد. بااینحال، برای تجهیزات دارای لرزش دائمی بهتر است نسخه روغنی انتخاب شود.
مزایای گیج فشار ویکا مدل 232.50.063
یکی از مهمترین مزایای گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063 استفاده از متریال استنلس استیل در ساختار اصلی و سیستم اندازهگیری است. این ویژگی مقاومت دستگاه را در برابر رطوبت، محیط صنعتی و بسیاری از سیالات خورنده افزایش میدهد.
صفحه ۶۳ میلیمتری این محصول ابعاد جمعوجوری دارد و برای نصب روی دستگاهها، پمپها، خطوط لوله و تابلوهای صنعتی مناسب است. با وجود اندازه محدود، درجهبندی صفحه به شکلی طراحی شده که فشار بهراحتی قابل مشاهده باشد.
ساختار مکانیکی پرشر گیج نیاز به منبع تغذیه الکتریکی ندارد. بنابراین اندازهگیری فشار حتی هنگام قطع برق نیز ادامه پیدا میکند.
رنج صفر تا ۴۰ بار برای بسیاری از سیستمهای هیدرولیک، خطوط آب صنعتی، پمپها، کمپرسورها و تجهیزات فرایندی کاربرد دارد.
طراحی مقاوم، پایداری مناسب در سیکلهای فشار و وجود سیستم تخلیه فشار بدنه از دیگر ویژگیهای این سری محسوب میشوند.
جزئیات فنی گیج فشار ویکا 232.50.063
برند: WIKA
نوع محصول: گیج فشار مکانیکی یا پرشر گیج
مدل: 232.50.063
سری اصلی: 232.50
رنج اندازهگیری: 0 تا 40 بار
اندازه صفحه: ۶۳ میلیمتر
معادل اندازه صفحه: ۲.۵ اینچ
نوع سیستم اندازهگیری: بوردون تیوب
نوع گیج: خشک و بدون روغن
کلاس دقت: 1.6 مطابق EN 837-1
جنس اجزای در تماس با سیال: استنلس استیل 316L
جنس بوردون تیوب: استنلس استیل 316L
جنس مکانیزم داخلی: استنلس استیل
جنس بدنه: استنلس استیل
جنس رینگ: استنلس استیل
جنس صفحه مدرج: آلومینیوم
جنس پنجره در سایز ۶۳: پلیکربنات
رنگ عقربه و درجهبندی: مشکی
استاندارد ساخت: EN 837-1 و ASME B40.100
نوع اتصال قابل سفارش: G 1/4 B، R 1/4 یا 1/4 NPT و سایر گزینههای سازگار
محل اتصال قابل سفارش: زیر یا پشت
دمای محیط نسخه بدون روغن: حدود 40- تا 60+ درجه سانتیگراد
دمای مجاز سیال در نسخه بدون روغن: حداکثر حدود ۲۰۰ درجه سانتیگراد، متناسب با نوع اتصال و شرایط نصب
وزن تقریبی مدل ۶۳ میلیمتری: حدود ۱۶۰ گرم
مشخصات اتصال، جهت نصب و متریال دقیق بدنه باید از روی کد کامل سفارش یا پلاک گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063 بررسی شود.
تفاوت مدل 232.50 با پرشر گیج روغنی 233.50
مدل 232.50 یک پرشر گیج خشک است و داخل قاب آن مایع پرکننده وجود ندارد. این مدل برای فشارهای نسبتاً پایدار و محیطهایی با لرزش محدود انتخاب مناسبی است.
مدل 233.50 نسخه مایعپرشده همین خانواده محسوب میشود. این مدل در بازار با نام گیج فشار روغنی یا پرشر گیج روغنی شناخته میشود و معمولاً با گلیسیرین یا مایع مناسب دیگری پر میشود.
مایع داخل گیج 233.50 حرکت عقربه را پایدار میکند و مانع نوسان سریع آن در اثر ضربان پمپ، لرزش موتور یا تغییرات پیوسته فشار میشود. همچنین مایع پرکننده از قطعات داخلی در برابر سایش ناشی از ارتعاش محافظت میکند.
بنابراین برای نصب روی پمپ رفتوبرگشتی، کمپرسور، سیستم هیدرولیک، دستگاه دارای موتور یا خط دارای ضربان فشار، مدل 233.50 روغنی معمولاً انتخاب مناسبتری است.
در خطوط دارای فشار پایدار که لرزش قابلتوجهی وجود ندارد، گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063 خوانایی مناسب و ساختار سادهتری ارائه میدهد.
کاربردهای گیج فشار ویکا 0 تا 40 بار
این پرشر گیج در صنایع نفت و گاز، پتروشیمی، نیروگاه، صنایع شیمیایی و واحدهای فرایندی مورد استفاده قرار میگیرد.
گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063 برای اندازهگیری فشار خروجی پمپ، خطوط انتقال آب، تجهیزات تصفیه، سیستمهای هوای فشرده و ماشینآلات صنعتی مناسب است.
در تأسیسات آب و فاضلاب نیز میتوان از این محصول برای پایش فشار خطوط، فیلترها، مخازن و بوسترپمپها استفاده کرد.
برای سیالات بسیار غلیظ، رسوبگذار، کریستالی یا دارای ذرات جامد باید از دیافراگم سیل یا تجهیزات جانبی مناسب استفاده شود تا مسیر ورودی گیج مسدود نشود.
محدوده فشار کاری مناسب
اگرچه صفحه گیج از صفر تا ۴۰ بار مدرج شده است، فشار دائم برای مدل صفحه ۶۳ میلیمتری بهتر است از حدود سهچهارم مقدار انتهای رنج بیشتر نشود. بنابراین فشار کاری پایدار مناسب برای این محصول حدود ۳۰ بار یا کمتر است.
در فشارهای نوسانی، مقدار فشار فرایند بهتر است از حدود دوسوم انتهای رنج، یعنی تقریباً ۲۶ بار، بیشتر نشود. فشار ۴۰ بار باید بیشتر بهعنوان انتهای محدوده اندازهگیری و فشار کوتاهمدت در نظر گرفته شود.
اگر فشار معمول سیستم دائماً نزدیک ۴۰ بار است، انتخاب پرشر گیج با رنج بالاتر مانند ۰ تا ۶۰ بار میتواند عمر تجهیز و خوانایی اندازهگیری را افزایش دهد.
نکات نصب و نگهداری پرشر گیج
برای نصب گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063 باید از آچار روی قسمت مخصوص اتصال استفاده شود. چرخاندن گیج از طریق بدنه میتواند به اتصال یا آببندی آسیب بزند.
رزوه گیج باید با رزوه محل نصب یکسان باشد. اتصال G، NPT و R نباید بدون تبدیل و آببندی مناسب به یکدیگر بسته شوند.
در خطوط دارای ضربان فشار میتوان از اسنابر، محدودکننده فشار یا مدل روغنی 233.50 استفاده کرد. برای سیالات داغ نیز نصب سیفون یا خنککننده میتواند از انتقال مستقیم حرارت به پرشر گیج جلوگیری کند.
عقربه باید در زمان بدون فشار روی صفر قرار گیرد. انحراف دائمی عقربه، لرزش شدید، نشتی یا بخارگرفتگی داخل صفحه میتواند نشانه خرابی یا نیاز به کالیبراسیون باشد.
سوالات متداول (گیج فشار ویکا رنج 0 تا 40 بار مدل 232.50.063)
۱. آیا مدل 232.50.063 روغنی است؟
خیر، مدل 232.50 نسخه خشک و بدون مایع پرکننده است. نسخه روغنی این خانواده با کد 233.50 عرضه میشود.
۲. تفاوت مدل 232 و 233 ویکا چیست؟
مدل 232.50 بدون روغن است، اما مدل 233.50 با گلیسیرین یا مایع مناسب پر میشود و برای لرزش و نوسان فشار انتخاب بهتری است.
۳. آیا این گیج فشار کاملاً استیل است؟
سیستم اندازهگیری، بوردون تیوب، مکانیزم، بدنه و رینگ از استنلس استیل ساخته میشوند. پنجره مدل ۶۳ میلیمتری از پلیکربنات است.
۴. اتصال این پرشر گیج چه سایزی است؟
در مدل ۶۳ میلیمتری اتصال G 1/4 B و 1/4 NPT از گزینههای رایج هستند، اما نوع دقیق رزوه و محل اتصال باید از روی کد کامل سفارش بررسی شود.
۵. آیا رنج صفر تا ۴۰ بار برای فشار دائم ۴۰ بار مناسب است؟
برای افزایش عمر گیج بهتر است فشار دائم نزدیک انتهای رنج نباشد. اگر فشار عادی سیستم حدود ۴۰ بار است، معمولاً انتخاب گیج ۰ تا ۶۰ بار مناسبتر خواهد بود.
