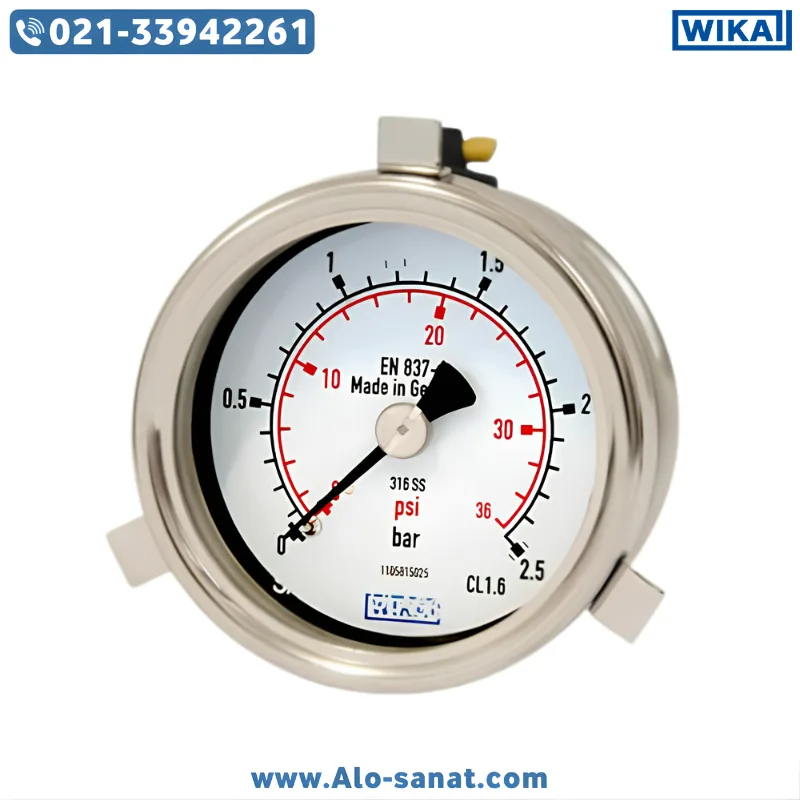

گیج فشار ویکا رنج 0 تا 2.5 بار مدل 232.50.063 اتصال پشت برای اندازهگیری فشار مثبت در تجهیزات صنعتی طراحی شده است.
این پرشر گیج دارای صفحه ۶۳ میلیمتری، مکانیزم بوردون تیوب و اتصال فرایندی از پشت بدنه است.
رنج ۰ تا ۲٫۵ بار برای خطوط کمفشار، مخازن، فیلترها و تجهیزات پنوماتیک مناسب است.
مدل 232.50 بدون روغن است و نسخه روغنی همین خانواده با مدل 233.50 عرضه میشود.
معرفی گیج فشار ویکا رنج 0 تا 2.5 بار مدل 232.50.063 اتصال پشت
گیج فشار ویکا رنج 0 تا 2.5 بار مدل 232.50.063 اتصال پشت یک فشارسنج مکانیکی صنعتی از نوع بوردون تیوب است. این محصول فشار سیال را بدون نیاز به برق یا باتری اندازهگیری کرده و مقدار آن را با حرکت عقربه روی صفحه مدرج نمایش میدهد.
عدد 063 در کد مدل نشاندهنده قطر اسمی صفحه ۶۳ میلیمتر یا حدود ۲٫۵ اینچ است. ابعاد جمعوجور این پرشر گیج، نصب آن را روی پنل دستگاه، تابلو، پکیج صنعتی و ماشینآلات دارای فضای محدود آسان میکند.
رنج صفر تا ۲٫۵ بار برای فرایندهایی مناسب است که فشار آنها پایینتر از محدوده سیستمهای هیدرولیک سنگین قرار دارد. انتخاب این رنج بهجای فشارسنجهای ۱۰ یا ۱۶ بار، مشاهده تغییرات کوچک فشار را سادهتر میکند.
در مدل اتصال پشت، رزوه فرایندی از بخش پشتی قاب خارج میشود. این آرایش باعث میشود صفحه گیج در نمای جلوی دستگاه قرار گیرد و مسیر اتصال یا شیلنگ فشار در پشت پنل پنهان شود.
مزایای گیج فشار ویکا 0 تا 2.5 بار
ساختار استنلس استیل یکی از مهمترین مزایای گیج فشار ویکا رنج 0 تا 2.5 بار مدل 232.50.063 اتصال پشت است. بدنه، رینگ، مکانیزم و اجزای تحت فشار در برابر رطوبت و بسیاری از محیطهای صنعتی مقاومت مناسبی دارند.
صفحه ۶۳ میلیمتری فضای کمی اشغال میکند و برای تجهیزات OEM، ماشینآلات بستهبندی، پکیجهای تصفیه و تابلوهای صنعتی مناسب است.
اتصال پشت امکان نصب مرتب و همسطح پرشر گیج روی پنل را فراهم میکند. این ویژگی در تجهیزاتی که فضای زیر گیج محدود است اهمیت بیشتری دارد.
عملکرد مکانیکی محصول موجب میشود نمایش فشار حتی هنگام قطع برق نیز ادامه پیدا کند. برای خواندن مقدار فشار نیازی به ترانسمیتر، نمایشگر دیجیتال یا منبع تغذیه جداگانه نیست.
رنج متناسب با فشارهای پایین نیز خوانایی بهتری نسبت به گیجهایی با انتهای مقیاس بسیار بالاتر ایجاد میکند.
جزئیات فنی گیج فشار ویکا 232.50.063 اتصال پشت
برند: WIKA
نوع محصول: گیج فشار مکانیکی یا پرشر گیج
مدل: 232.50.063
محدوده اندازهگیری: ۰ تا ۲٫۵ بار
معادل رنج: ۰ تا ۲۵۰ کیلوپاسکال
اندازه اسمی صفحه: ۶۳ میلیمتر
معادل اندازه صفحه: حدود ۲٫۵ اینچ
نوع سیستم اندازهگیری: بوردون تیوب
نوع گیج: خشک و بدون روغن
نوع اتصال: اتصال از پشت
موقعیت اتصال: پشت مرکزی یا پایینپشت بر اساس کد سفارش
کلاس دقت: 1.6 مطابق EN 837-1
استانداردهای ساخت: EN 837-1 و ASME B40.100
جنس اتصال فرایندی: استنلس استیل 316L
جنس بوردون تیوب: استنلس استیل 316L
جنس مکانیزم داخلی: استنلس استیل
جنس بدنه: استنلس استیل 304 یا 316Ti بر اساس سفارش
جنس رینگ: استنلس استیل
جنس صفحه مدرج: آلومینیوم
جنس عقربه: آلومینیوم
جنس پنجره سایز ۶۳: پلیکربنات
رزوههای قابل سفارش: G 1/8 B، G 1/4 B، R 1/4، 1/8 NPT یا 1/4 NPT
درجه حفاظت استاندارد: IP65
دمای محیط مدل خشک: حدود منفی ۴۰ تا مثبت ۶۰ درجه سانتیگراد
دمای مجاز سیال مدل خشک: تا حدود مثبت ۲۰۰ درجه سانتیگراد با رعایت شرایط نصب
وزن تقریبی مدل خشک سایز ۶۳: حدود ۱۶۰ گرم
نوع دقیق رزوه، موقعیت اتصال پشت و متریال سفارشی گیج فشار ویکا رنج 0 تا 2.5 بار مدل 232.50.063 اتصال پشت باید از روی کد کامل سفارش یا پلاک محصول بررسی شود.
تفاوت اتصال پشت مرکزی و پایینپشت
در مدل پشت مرکزی، رزوه فشار تقریباً از مرکز قسمت پشتی قاب خارج میشود. این ساختار برای نصب مستقیم روی پنل یا اتصال روبهروی اپراتور مناسب است.
در مدل پایینپشت، رزوه در قسمت پایینی پشت قاب قرار میگیرد. این آرایش ممکن است برای عبور شیلنگ، لوله یا اتصال فرایندی از پایین دستگاه مناسبتر باشد.
ابعاد نصب و موقعیت سوراخکاری این دو نسخه یکسان نیست. هنگام تعویض گیج قبلی باید علاوه بر رنج و قطر صفحه، محل دقیق اتصال نیز بررسی شود.
برای نصب پنلی میتوان از فلنج یا متعلقات نگهدارنده متناسب با نوع قاب استفاده کرد.
فشار کاری مناسب پرشر گیج 0 تا 2.5 بار
عدد ۲٫۵ بار انتهای محدوده اندازهگیری این پرشر گیج است. برای افزایش عمر مکانیزم بهتر است فشار عادی سیستم دائماً روی انتهای صفحه قرار نداشته باشد.
برای مدل ۶۳ میلیمتری، فشار ثابت بهتر است حداکثر حدود سهچهارم انتهای رنج باشد. در این محصول، مقدار مناسب برای فشار دائم تقریباً ۱٫۹ بار یا کمتر است.
در فشارهای نوسانی، بهتر است فشار فرایند از حدود دوسوم انتهای صفحه، یعنی تقریباً ۱٫۷ بار، بیشتر نشود.
اگر فشار معمول سیستم دائماً نزدیک ۲٫۵ بار است، انتخاب گیج با رنج بالاتر مانند صفر تا چهار بار میتواند دوام و حاشیه اطمینان بیشتری ایجاد کند.
تفاوت مدل 232.50 با مدل روغنی 233.50
مدل 232.50 یک گیج فشار خشک است و داخل قاب آن گلیسیرین یا مایع پرکننده وجود ندارد. این مدل برای خطوط آرام و فشارهای نسبتاً پایدار مناسب است.
مدل 233.50 نسخه مایعپرشده همین خانواده است و در بازار با نام گیج فشار روغنی یا پرشر گیج روغنی ویکا شناخته میشود.
مایع داخل مدل 233.50 نوسان عقربه را کاهش میدهد و از مکانیزم داخلی در برابر لرزش و بارهای دینامیکی محافظت میکند.
برای نصب روی پمپ رفتوبرگشتی، کمپرسور، موتور یا ماشینآلات لرزشی، مدل روغنی 233.50 معمولاً انتخاب مناسبتری است. برای مخزن، خط ثابت و تجهیز بدون ارتعاش قابلتوجه، مدل خشک 232.50 عملکرد مناسبی دارد.
کاربردهای گیج فشار ویکا اتصال پشت
گیج فشار ویکا رنج 0 تا 2.5 بار مدل 232.50.063 اتصال پشت برای خطوط هوای کمفشار، مخازن، فیلترها، تجهیزات تصفیه و سیستمهای پنوماتیک استفاده میشود.
این محصول برای نصب روی پنل ماشینآلات، دستگاههای صنعتی، پکیجهای آب و فاضلاب، تجهیزات آزمایشگاهی صنعتی و خطوط گاز کمفشار مناسب است.
در صنایع شیمیایی، پتروشیمی، ماشینسازی و تأسیسات عمومی نیز میتوان از این پرشر گیج برای گازها و مایعات سازگار استفاده کرد.
برای سیالات غلیظ، کریستالی یا رسوبگذار باید از دیافراگم سیل یا جداکننده مناسب استفاده شود تا مسیر ورودی گیج مسدود نشود.
نکات نصب و نگهداری
رزوه پرشر گیج باید با اتصال دستگاه مطابقت داشته باشد. رزوههای G و NPT از نظر ساختار و روش آببندی متفاوت هستند.
برای سفتکردن گیج باید آچار روی قسمت مخصوص اتصال قرار گیرد. چرخاندن بدنه گیج میتواند به مکانیزم داخلی یا محل آببندی آسیب برساند.
در حالت بدون فشار، عقربه باید روی صفر قرار داشته باشد. انحراف دائمی عقربه ممکن است نشانه اضافهفشار، ضربه مکانیکی یا نیاز به کالیبراسیون باشد.
در محیطهای دارای لرزش یا نوسان فشار، بهتر است مدل روغنی 233.50 یا تجهیزات کاهشدهنده ضربان فشار انتخاب شود.
سوالات متداول (گیج فشار ویکا رنج 0 تا 2.5 بار مدل 232.50.063 اتصال پشت)
۱. آیا این پرشر گیج برای فشارهای پایین مناسب است؟
بله، رنج صفر تا ۲٫۵ بار برای خطوط و تجهیزات کمفشار مناسب است و تغییرات فشار را با خوانایی خوبی نمایش میدهد.
۲. اتصال پشت این گیج مرکزی است یا پایینپشت؟
هر دو نوع اتصال میتوانند قابل سفارش باشند. موقعیت دقیق رزوه باید از روی کد سفارش یا نمونه فیزیکی بررسی شود.
۳. آیا مدل 232.50 روغنی است؟
خیر، مدل 232.50 خشک و بدون روغن است. مدل 233.50 نسخه روغنی یا مایعپرشده همین خانواده محسوب میشود.
۴. آیا گیج فشار ویکا 232.50 کاملاً استیل است؟
بدنه، رینگ، مکانیزم و اجزای اصلی و تحت فشار استیل هستند؛ اما صفحه مدرج آلومینیومی و پنجره مدل ۶۳ میلیمتری پلیکربنات است.
۵. آیا این گیج برای فشار دائم ۲٫۵ بار مناسب است؟
بهتر است فشار دائم روی انتهای رنج قرار نگیرد. برای فشار کاری مداوم نزدیک ۲٫۵ بار، انتخاب پرشر گیج صفر تا چهار بار مناسبتر است.
