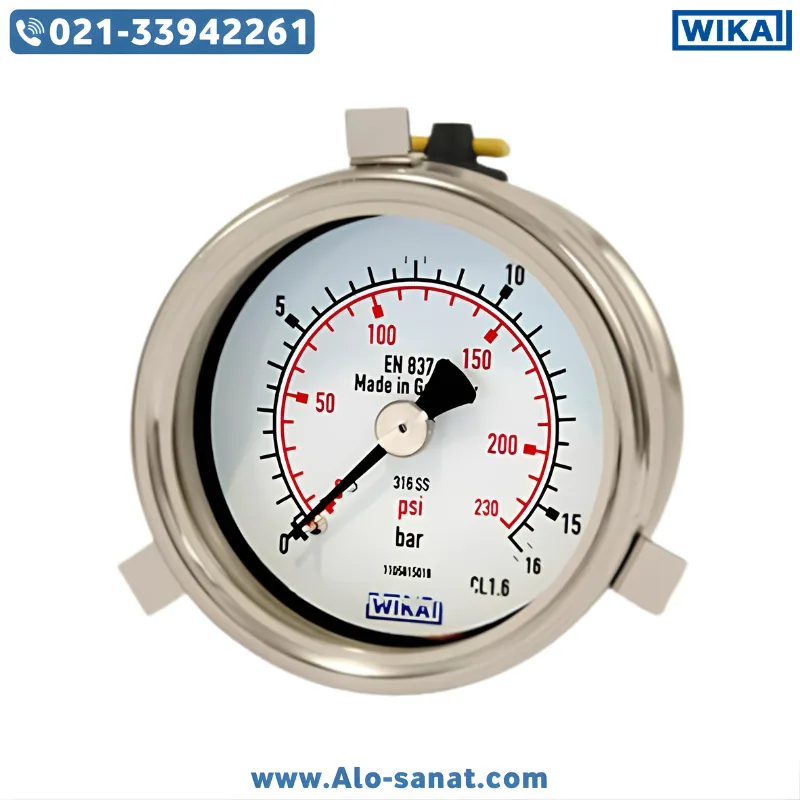

گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت برای نمایش محلی فشار مثبت در تجهیزات صنعتی استفاده میشود. این پرشر گیج دارای صفحه ۶۳ میلیمتری، مکانیزم بوردون تیوب و ساختار استنلس استیل است. اتصال فرایندی از پشت بدنه خارج میشود و نصب مرتب روی پنل، دستگاه و تابلو را امکانپذیر میکند. مدل 232.50 بدون روغن است و برای محیطهای دارای لرزش میتوان از مدل روغنی 233.50 استفاده کرد.
معرفی گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت
گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت یک فشارسنج مکانیکی صنعتی از خانواده پرشر گیجهای استنلس استیل WIKA است. این محصول برای اندازهگیری فشار مایعات و گازهای سازگار در خطوط فرایندی، ماشینآلات و تجهیزات پنلی استفاده میشود.
عدد 063 در کد محصول نشاندهنده اندازه اسمی صفحه ۶۳ میلیمتر یا حدود ۲٫۵ اینچ است. این سایز برای نصب روی دستگاههایی که فضای محدودی دارند، انتخابی کاربردی محسوب میشود.
در این پرشر گیج، فشار سیال وارد بوردون تیوب میشود و تغییر شکل مکانیکی آن از طریق مکانیزم داخلی به حرکت عقربه تبدیل میگردد. مقدار فشار روی صفحه مدرج از صفر تا ۱۶ بار نمایش داده میشود.
مدل اتصال پشت برای نصب روی پنل، تابلو، بدنه ماشینآلات و تجهیزات OEM مناسب است. در این آرایش، رزوه و مسیر فشار در پشت گیج قرار میگیرند و صفحه از نمای جلو بهصورت مرتب دیده میشود.
مزایای گیج فشار ویکا اتصال پشت
مهمترین مزیت گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت، امکان نصب منظم و کمحجم روی پنل است. این ویژگی در ماشینآلات صنعتی، پکیجهای تصفیه، تجهیزات کنترلی و تابلوهای فنی اهمیت زیادی دارد.
ساختار تماماستیل سری 232.50 باعث مقاومت مناسب در برابر رطوبت، شرایط صنعتی و بسیاری از سیالات سازگار میشود. اجزای تحت فشار نیز از استنلس استیل ساخته میشوند و برای استفاده در صنایع فرایندی مناسب هستند.
رنج صفر تا ۱۶ بار برای بسیاری از خطوط آب صنعتی، هوای فشرده، پمپها، فیلترها، بوسترپمپها و تجهیزات تأسیساتی کاربرد دارد.
عملکرد مکانیکی پرشر گیج باعث میشود فشار خط بدون نیاز به برق یا باتری قابل مشاهده باشد. این ویژگی برای پایش محلی و سریع فشار در محل نصب بسیار مهم است.
صفحه ۶۳ میلیمتری نیز ضمن اشغال فضای کم، خوانایی مناسبی برای اپراتور در فاصله نزدیک فراهم میکند.
جزئیات فنی گیج فشار ویکا 232.50.063 اتصال پشت
برند: WIKA
نوع محصول: گیج فشار مکانیکی یا پرشر گیج
مدل: 232.50.063
رنج اندازهگیری: ۰ تا ۱۶ بار
اندازه صفحه: ۶۳ میلیمتر
معادل اندازه صفحه: حدود ۲٫۵ اینچ
نوع سیستم اندازهگیری: بوردون تیوب
نوع گیج: خشک و بدون روغن
نوع اتصال: اتصال از پشت
موقعیت اتصال: پشت مرکزی یا پایینپشت بر اساس کد سفارش
کلاس دقت سایز ۶۳: 1.6 مطابق EN 837-1
استاندارد ساخت: EN 837-1 و ASME B40.100
جنس اجزای تحت فشار: استنلس استیل
جنس بوردون تیوب رایج: استنلس استیل 316L
جنس مکانیزم داخلی: استنلس استیل
جنس بدنه و رینگ: استنلس استیل
جنس صفحه مدرج: آلومینیوم
جنس پنجره سایز ۶۳ میلیمتر: پلیکربنات
رزوههای رایج: G 1/4 B، R 1/4 یا 1/4 NPT بر اساس سفارش
درجه حفاظت متداول: IP65
نوع سیال: مایعات و گازهای سازگار با متریال استیل
نسخه روغنی مشابه: مدل 233.50
نوع دقیق رزوه، محل اتصال پشت و متریال سفارشی گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت باید از روی کد کامل سفارش یا نمونه فیزیکی بررسی شود.
تفاوت اتصال پشت مرکزی و پایینپشت
در اتصال پشت مرکزی، رزوه فرایندی تقریباً از مرکز پشت قاب خارج میشود. این مدل برای نصب مستقیم روی پنل یا بدنه دستگاههایی مناسب است که مسیر فشار دقیقاً پشت صفحه قرار دارد.
در اتصال پایینپشت، رزوه در بخش پایینی پشت بدنه قرار میگیرد. این آرایش برای بعضی ماشینآلات و مسیرهای شیلنگ یا لوله، فضای نصب بهتری ایجاد میکند.
هر دو نوع در خانواده گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت قابل سفارش هستند. به همین دلیل، هنگام جایگزینی گیج قبلی باید محل دقیق اتصال، ابعاد سوراخکاری و نوع رزوه کنترل شود.
عبارت اتصال پشت بهتنهایی برای سفارش قطعی کافی نیست و باید مشخص شود اتصال از نوع پشت مرکزی است یا پایینپشت.
فشار کاری مناسب گیج 0 تا 16 بار
عدد ۱۶ بار انتهای محدوده اندازهگیری این پرشر گیج است. برای افزایش عمر مکانیزم، بهتر است فشار کاری دائمی دقیقاً روی انتهای صفحه قرار نگیرد.
در فشارهای ثابت، معمولاً بهتر است فشار فرایند در محدوده میانی تا حدود سهچهارم صفحه باشد. برای این مدل، فشار کاری دائم حدود ۱۲ بار یا کمتر شرایط مناسبتری ایجاد میکند.
در سیستمهایی که فشار نوسانی، ضربهای یا پالسی دارند، حاشیه اطمینان بیشتری لازم است. اگر فشار معمول فرایند نزدیک ۱۶ بار باشد، انتخاب رنج بالاتر مانند ۰ تا ۲۵ بار میتواند مناسبتر باشد.
برای خطوط دارای ضربان، علاوه بر انتخاب رنج مناسب، استفاده از مدل روغنی 233.50 یا اسنابر نیز میتواند خوانایی عقربه و عمر تجهیز را افزایش دهد.
تفاوت مدل 232.50 با مدل روغنی 233.50
مدل 232.50 یک پرشر گیج خشک است و داخل قاب آن مایع پرکننده وجود ندارد. این مدل برای فشارهای نسبتاً پایدار و محیطهایی با لرزش محدود مناسب است.
مدل 233.50 نسخه روغنی یا مایعپرشده همین خانواده است. مایع داخل قاب، نوسان عقربه را کاهش میدهد و از مکانیزم در برابر ارتعاش و بارهای دینامیکی محافظت میکند.
برای نصب روی کمپرسور، پمپ رفتوبرگشتی، موتور، دستگاه پرس یا سیستم هیدرولیک دارای ضربان، مدل روغنی 233.50 معمولاً انتخاب مناسبتری است.
در خطوط ثابت، مخازن، فیلترها و تجهیزات بدون ارتعاش قابلتوجه، گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت عملکرد دقیق و خوانایی مناسبی ارائه میدهد.
کاربردهای پرشر گیج ویکا 0 تا 16 بار
گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت برای نصب روی پکیجهای صنعتی، تابلوهای کنترلی، کمپرسورها، تجهیزات پمپاژ و ماشینآلات OEM استفاده میشود.
این محصول در صنایع نفت، گاز، پتروشیمی، شیمیایی، نیروگاهی، آب و فاضلاب و تأسیسات عمومی کاربرد دارد.
رنج صفر تا ۱۶ بار برای خطوط آب صنعتی، هوای فشرده، بوسترپمپها، فیلترها، مخازن و سیستمهای انتقال سیال مناسب است.
برای سیالات غلیظ، رسوبگذار، کریستالی یا دارای ذرات جامد، نصب مستقیم پرشر گیج توصیه نمیشود و بهتر است از دیافراگم سیل یا جداکننده مناسب استفاده شود.
نکات نصب و نگهداری
پیش از نصب باید نوع رزوه گیج با اتصال دستگاه مطابقت داده شود. رزوههای G، R و NPT از نظر فرم و روش آببندی متفاوت هستند.
برای سفتکردن پرشر گیج باید آچار روی قسمت مخصوص اتصال قرار گیرد. چرخاندن گیج از بدنه ممکن است به مکانیزم داخلی یا آببندی آسیب وارد کند.
در نصب پنلی باید موقعیت اتصال پشت، فضای پشت تابلو، قطر سوراخکاری و ضخامت پنل بررسی شود.
در حالت بدون فشار، عقربه باید روی صفر قرار داشته باشد. باقیماندن عقربه بالاتر از صفر میتواند نشانه اضافهفشار، ضربه مکانیکی یا نیاز به کالیبراسیون باشد.
سوالات متداول (گیج فشار ویکا رنج 0 تا 16 بار مدل 232.50.063 اتصال پشت)
۱. آیا مدل 232.50.063 روغنی است؟
خیر، مدل 232.50 خشک و بدون مایع پرکننده است. مدل 233.50 نسخه روغنی همین خانواده محسوب میشود.
۲. اتصال پشت این گیج مرکزی است یا پایینپشت؟
هر دو نوع میتوانند قابل سفارش باشند. نوع دقیق اتصال باید از روی کد کامل سفارش یا نمونه فیزیکی بررسی شود.
۳. آیا رنج 0 تا 16 بار برای فشار دائم 16 بار مناسب است؟
بهتر است فشار دائم روی انتهای صفحه نباشد. اگر فشار کاری سیستم دائماً نزدیک ۱۶ بار است، رنج ۰ تا ۲۵ بار انتخاب مناسبتری خواهد بود.
۴. آیا این پرشر گیج تماماستیل است؟
بدنه، رینگ، مکانیزم و اجزای تحت فشار از استنلس استیل ساخته میشوند؛ اما صفحه مدرج و پنجره الزاماً استیل نیستند.
۵. چه زمانی مدل روغنی 233.50 بهتر است؟
وقتی گیج روی پمپ، کمپرسور، موتور یا خط دارای لرزش و ضربان فشار نصب میشود، مدل روغنی 233.50 خوانایی و دوام بهتری دارد.
