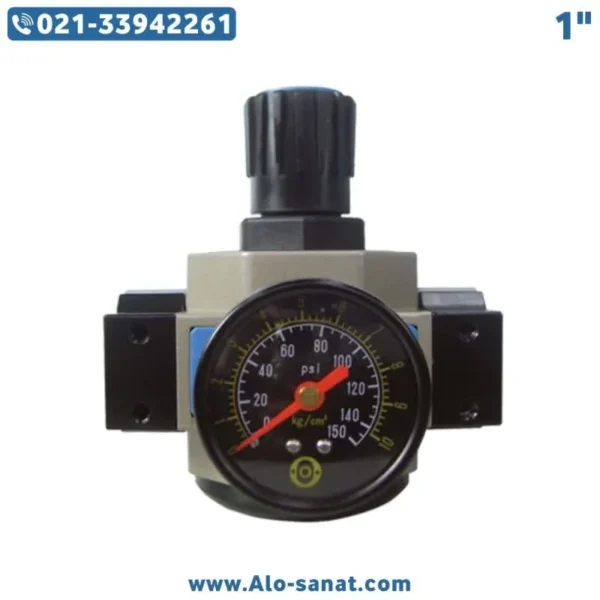

رگلاتور پنوماتیک 1 اینچ شاکو UR-08 یکی از تجهیزات اساسی در سیستمهای هوای فشرده است که وظیفه کنترل و تنظیم فشار خروجی را بر عهده دارد. در یک سیستم پنوماتیکی، فشار یکنواخت و دقیق، عامل اصلی عملکرد درست شیرها، سیلندرها و عملگرهای بادی است. این محصول از برند معتبر شاکو (Shako) تایوان طراحی شده و با دقت بالا، پایداری جریان هوا را تضمین میکند.
در صنایع مختلف مانند خودروسازی، بستهبندی، صنایع غذایی، خطوط رنگ و تولید تجهیزات صنعتی، استفاده از رگلاتور پنوماتیک شاکو UR-08 موجب افزایش عمر تجهیزات و بهینهسازی عملکرد کلی سیستم میشود. بدنه مقاوم آلومینیومی، دیافراگم حساس و سیستم تخلیه خودکار، از ویژگیهای برجسته این مدل است که موجب شده این رگلاتور در میان تکنسینها و مهندسان صنعتی جایگاه ویژهای داشته باشد.
رگلاتور UR-08 سایز 1 اینچ با محدوده فشار کاری گسترده و دقت تنظیم بالا، گزینهای مطمئن برای کنترل فشار در کمپرسورهای صنعتی و خطوط هوای فشرده سنگین است. این مدل ضمن حفظ فشار ثابت خروجی، از نوسانات ناشی از تغییر جریان جلوگیری کرده و جریان هوایی پایدار، تمیز و کنترلشده فراهم میسازد.
معرفی رگلاتور پنوماتیک 1 اینچ شاکو UR-08
رگلاتور پنوماتیک (Air Regulator) قطعهای است که برای تنظیم فشار هوا در سیستمهای فشردهسازی مورد استفاده قرار میگیرد. مدل UR-08 از برند Shako یکی از پرقدرتترین و دقیقترین انواع رگلاتور صنعتی محسوب میشود که مخصوص کاربردهای با دبی بالا طراحی شده است.
در سیستمهای پنوماتیکی، هوای فشرده پس از خروج از کمپرسور معمولاً فشار بالایی دارد که برای تجهیزات پاییندستی بیش از حد است. رگلاتور وظیفه دارد این فشار را به مقدار دلخواه (مثلاً بین 0 تا 8 بار) تنظیم کند. در مدل UR-08 شاکو، این تنظیم به کمک فنر داخلی و دیافراگم حساس انجام میشود.
این رگلاتور دارای سیستم Relieving Type است؛ به این معنا که در صورت افزایش فشار خروجی، بخشی از هوای اضافی را از طریق دریچه تخلیه آزاد میکند تا فشار مجدداً به مقدار تنظیمشده بازگردد. بدنهی آن از آلومینیوم دایکست مقاوم و سبک ساخته شده و قطعات داخلی از برنج و استیل ضدزنگ هستند تا در برابر رطوبت و خوردگی مقاومت بالایی داشته باشند.
سایز اتصال 1 اینچ باعث میشود این مدل برای سیستمهایی با دبی بالا و خطوط هوای صنعتی با قطر زیاد بسیار مناسب باشد. رگلاتور شاکو UR-08 اغلب در کنار فیلتر و روغنزن در مجموعههای FRL مورد استفاده قرار میگیرد تا کیفیت و فشار هوای خروجی کاملاً کنترلشده باشد.
مزایای استفاده از رگلاتور پنوماتیک شاکو UR-08 سایز 1 اینچ
۱. دقت بالا در تنظیم فشار: دیافراگم حساس با واکنش سریع، تغییرات فشار ورودی را بهخوبی جبران میکند.
۲. پایداری جریان هوا: حتی در شرایط تغییر ناگهانی دبی، فشار خروجی ثابت میماند.
۳. طول عمر بالا: بدنه آلومینیومی مقاوم و قطعات داخلی ضدزنگ عمر مفید سیستم را افزایش میدهد.
۴. سیستم تخلیه خودکار: قابلیت Relieving از افزایش بیش از حد فشار جلوگیری میکند.
۵. نصب آسان و سازگار با FRL: میتواند بهصورت مستقل یا در ترکیب با فیلتر و روغنزن نصب شود.
۶. قابلیت تحمل فشار بالا: برای سیستمهایی با فشار ورودی تا 16 بار قابل استفاده است.
۷. کاربرد گسترده: در صنایع بستهبندی، خودرو، دستگاههای CNC، رنگپاشی و خطوط مونتاژ مورد استفاده قرار میگیرد.
جزئیات فنی رگلاتور پنوماتیک 1 اینچ شاکو UR-08
برند: شاکو (Shako)
مدل: UR-08
نوع عملکرد: تنظیم فشار هوای فشرده
سایز رزوه اتصال: 1 اینچ (BSP)
فشار ورودی مجاز: حداکثر 16 بار
فشار خروجی قابل تنظیم: 0 تا 8 بار
نوع تخلیه: Relieving (تخلیه اتوماتیک فشار اضافی)
دقت تنظیم فشار: ±0.2 بار
جنس بدنه: آلومینیوم دایکست با آبکاری ضد خوردگی
جنس دیافراگم: NBR مقاوم در برابر روغن و حرارت
نصب مانومتر: دارد (رزوه 1/8 برای اتصال گیج فشار)
دمای کاری: 0 تا +60 درجه سانتیگراد
دبی عبوری: 4500 تا 6000 لیتر در دقیقه
وزن تقریبی: 750 گرم
استاندارد تولید: ISO 6953 / CE Certified
کاربرد: تنظیم فشار هوای کمپرسور و خطوط پنوماتیکی صنعتی
عملکرد فنی رگلاتور پنوماتیک UR-08
رگلاتور UR-08 شاکو با ترکیب یک فنر فشرده، دیافراگم حساس و سوپاپ کنترل فشار کار میکند. وقتی فشار ورودی زیاد میشود، دیافراگم نیرو را به سوپاپ منتقل کرده و آن را جزئاً میبندد تا جریان هوا کمتر شود. برعکس، در فشارهای پایینتر، سوپاپ باز میشود تا فشار خروجی ثابت بماند.
در مدل Relieving، زمانی که فشار خروجی از مقدار تنظیمشده بالاتر میرود (مثلاً هنگام قطع جریان در downstream)، هوای اضافی از طریق دریچه تخلیه خارج میشود. این ویژگی بهویژه برای سیستمهایی که نیاز به ثبات دائمی فشار دارند (مانند رنگپاشها یا خطوط کنترل) اهمیت دارد.
رگلاتور UR-08 بهدلیل طراحی دقیق دیافراگم و فنر، در برابر تغییرات سریع فشار بسیار حساس و واکنشپذیر است. همین ویژگی باعث شده در خطوط دقیق ابزار دقیق و کنترل فرآیند نیز از آن استفاده شود.
کاربردهای رگلاتور پنوماتیک شاکو UR-08
۱. کمپرسورهای صنعتی: برای تنظیم فشار خروجی هوای فشرده.
۲. سیستمهای هوای فشرده در خطوط مونتاژ: حفظ فشار ثابت برای تجهیزات حساس.
۳. ماشینآلات CNC و اتوماسیون: تنظیم دقیق فشار در ابزار کنترل حرکتی.
۴. سیستمهای رنگپاشی و پوششدهی: جلوگیری از تغییر فشار و حفظ کیفیت پاشش.
۵. صنایع غذایی و بستهبندی: تأمین فشار دقیق و ایمن برای محرکهای بادی.
۶. سیستمهای رباتیک پنوماتیکی: کنترل دقیق عملگرها در حرکات سریع.
نکات نصب و نگهداری رگلاتور شاکو UR-08
قبل از نصب: مسیر ورودی را از ذرات معلق و روغن تمیز کنید.
در هنگام نصب: جهت فلش روی بدنه باید مطابق جهت جریان هوا باشد.
اتصال گیج فشار: برای کنترل دقیق خروجی، حتماً از مانومتر استفاده کنید.
نگهداری دورهای: هر شش ماه عملکرد سوپاپ و دیافراگم بررسی شود.
جلوگیری از نشتی: از نوار تفلون مناسب روی رزوهها استفاده کنید.
نصب عمودی: جهت جلوگیری از خطای قرائت فشار و عملکرد بهتر توصیه میشود.
ویژگیهای طراحی برند شاکو (Shako)
شرکت تایوانی Shako یکی از پیشگامان طراحی و تولید تجهیزات پنوماتیک صنعتی است که محصولاتش شامل رگلاتور، فیلتر، شیر برقی، و عملگرهای پنوماتیکی است. طراحی مهندسی دقیق، کیفیت بالا و رعایت استانداردهای بینالمللی باعث شده رگلاتورهای شاکو در خطوط تولید برندهای جهانی مورد استفاده قرار گیرند.
مدل UR-08 نمونهای بارز از مهندسی دقیق در تجهیزات هوای فشرده است که علاوه بر عملکرد مطمئن، دارای طراحی زیبای صنعتی و وزن مناسب نیز میباشد. این مدل در میان رقبا بهدلیل پایداری فشار و طول عمر بالا، یکی از محبوبترین محصولات در کلاس خود محسوب میشود.
مزایای فنی برای صنایع
ثبات فشار در محدوده بسیار دقیق برای جلوگیری از خرابی ابزار
طراحی مقاوم و سبک برای نصب آسان در پنل یا خط
کاهش مصرف انرژی از طریق تنظیم دقیق فشار
عملکرد بدون نیاز به برق و نگهداری آسان
کاهش لرزش و نویز جریان هوا در خروجی
نکات کلیدی در انتخاب رگلاتور مناسب
۱. محدوده فشار ورودی و خروجی سیستم را مشخص کنید.
۲. دبی مصرفی تجهیزات را در نظر بگیرید تا رگلاتور متناسب انتخاب شود.
۳. در محیطهای مرطوب از رگلاتور با بدنه ضدزنگ استفاده کنید.
۴. اگر سیستم دارای تغییرات سریع فشار است، مدل Relieving را انتخاب کنید.
۵. در خطوط دقیق از مانومتر با دقت بالا استفاده نمایید.
پرسش و پاسخ (FAQ)
۱. آیا رگلاتور شاکو UR-08 قابلیت نصب در هر جهت را دارد؟
خیر، برای عملکرد دقیق باید در حالت عمودی و مطابق جهت فلش روی بدنه نصب شود.
۲. تفاوت مدل UR-06 و UR-08 چیست؟
تفاوت اصلی در سایز رزوه و دبی عبوری است؛ مدل UR-08 مخصوص سیستمهای با حجم جریان بالاتر طراحی شده است.
۳. آیا رگلاتور UR-08 نیاز به سرویس دارد؟
بله، بهتر است هر شش ماه یکبار دیافراگم و فنر آن بررسی و در صورت نیاز تمیز یا تعویض شوند.
۴. آیا میتوان از رگلاتور UR-08 برای گازهای دیگر استفاده کرد؟
در صورتی که گاز خشک، تمیز و غیرخورنده باشد، بله؛ اما برای گازهای خاص باید مدل مخصوص انتخاب شود.
۵. چگونه فشار خروجی رگلاتور تنظیم میشود؟
با چرخاندن پیچ بالای رگلاتور میتوان فشار خروجی را افزایش یا کاهش داد و پس از تنظیم، قفلکننده آن را در جای خود محکم کرد.
