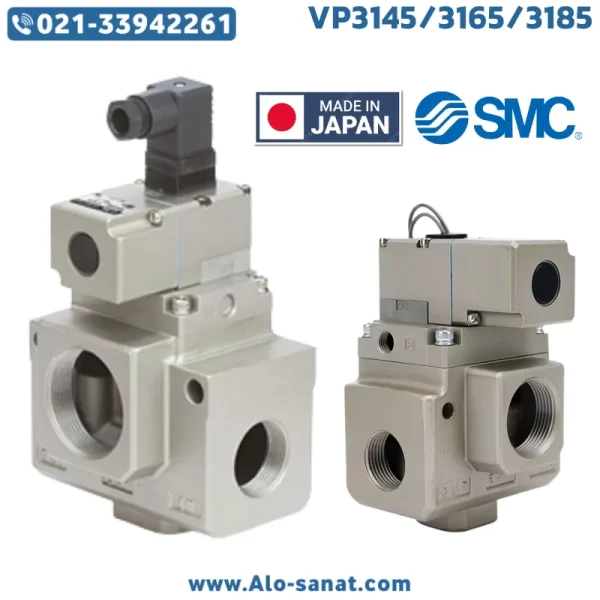

شیر برقی SMC سری VP3145/3165/3185 سایز بزرگ از محصولات صنعتی پیشرفته شرکت SMC است که با هدف کنترل دقیق و ایمن جریان هوای فشرده در سیستمهای پنوماتیکی طراحی شده است. این سری از شیرهای برقی مخصوص سیستمهایی با فشار بالا، دبی زیاد و شرایط کاری سنگین تولید میشوند. طراحی مقاوم، سرعت واکنش بالا و طول عمر کاری طولانی از ویژگیهای شاخص این سری است. برند SMC بهعنوان یکی از معتبرترین تولیدکنندگان تجهیزات پنوماتیکی در جهان، این مدلها را برای کاربرد در صنایع اتوماسیون، خطوط مونتاژ، تجهیزات بستهبندی، رباتیک صنعتی و سیستمهای کنترل فرآیند طراحی کرده است.
در صنایع سنگین و خطوط تولید با حجم زیاد جریان هوا، انتخاب یک شیر برقی باکیفیت و بادوام نقش مهمی در پایداری عملکرد کل سیستم دارد. شیر SMC سری VP3145، VP3165 و VP3185 با قابلیت تحمل فشار بالا، ساختار دقیق داخلی و بوبین کممصرف، گزینهای ایدهآل برای کاربردهای صنعتی محسوب میشود.
شیر برقی چیست و چگونه کار میکند؟
شیر برقی (Solenoid Valve) تجهیزی است که با فرمان الکتریکی مسیر عبور سیال یا هوا را باز و بسته میکند. عملکرد آن مبتنی بر ایجاد میدان مغناطیسی در بوبین و حرکت پیستون داخلی برای قطع یا وصل جریان است. در مدلهای پنوماتیکی مانند شیر SMC سری VP3145/3165/3185، سیال عبوری هوای فشرده است و وظیفه شیر، کنترل دقیق و سریع جریان هوا در مدار است.
عملکرد این شیرها بهصورت «پیلوت کنترل» است، یعنی از نیروی هوای کمکی برای جابجایی پیستون استفاده میشود. این طراحی باعث میشود شیر در عین کنترل دقیق، توانایی مدیریت جریانهای زیاد و فشارهای بالا را داشته باشد. پس از اعمال ولتاژ به بوبین، میدان مغناطیسی پیستون پیلوت را جابجا کرده و مسیر جریان را از ورودی (P) به خروجی (A) باز میکند. پس از قطع فرمان، فنر بازگرداننده پیستون را به حالت اولیه برمیگرداند و مسیر بسته میشود.
معرفی شیر برقی SMC سری VP3145/3165/3185 سایز بزرگ
سری VP3145، VP3165 و VP3185 جزو مدلهای بزرگ و قدرتمند شیرهای برقی برند SMC هستند. این شیرها برای سیستمهایی طراحی شدهاند که نیاز به کنترل جریانهای حجیم هوا با دقت و سرعت بالا دارند. هر سه مدل از یک ساختار مهندسیشده تبعیت میکنند، اما در ابعاد، اندازه پورت و دبی عبوری تفاوت دارند.
بدنه این شیرها از آلومینیوم آنودایز ساخته شده که مقاومت بالایی در برابر زنگزدگی، فشار بالا و تغییرات دما دارد. طراحی داخلی شیر به گونهای است که افت فشار در مسیر جریان به حداقل میرسد. بوبین برقی در مدلهای VP3145/3165/3185 از نوع کممصرف بوده و در ولتاژهای 24VDC و 220VAC قابل استفاده است.
یکی از ویژگیهای متمایز این سری، قابلیت نصب چند شیر بهصورت ماژولار برای خطوط کنترل پیچیده است. این موضوع در سیستمهای چندمرحلهای و دستگاههای صنعتی بزرگ بسیار کاربردی است.
مزایای استفاده از شیر برقی SMC سری VP3145/3165/3185
۱. تحمل فشار و دبی بالا: مناسب برای سیستمهای پنوماتیکی سنگین و جریانهای حجیم هوا.
۲. طراحی مستحکم و بادوام: بدنه آلومینیومی با پوشش آنودایز و قطعات داخلی مقاوم.
۳. پاسخ سریع به فرمان: زمان واکنش بسیار کوتاه برای کنترل دقیق فرآیند.
۴. مصرف انرژی پایین: بوبین با راندمان بالا و تولید حرارت حداقلی.
۵. نشتی بسیار کم: استفاده از اورینگهای NBR/FKM با کیفیت بالا.
۶. قابلیت سرویس و نگهداری آسان: قطعات داخلی قابل تعویض و دسترسی ساده.
۷. سازگار با سیستمهای PLC: امکان کنترل دیجیتال و اتوماسیون کامل.
۸. طول عمر بالا: بیش از ۵۰ میلیون سیکل کاری بدون افت عملکرد.
ساختار داخلی و نحوه عملکرد فنی
در حالت عادی، مسیر عبور جریان در شیر بسته است. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجادشده باعث جابجایی پیستون پیلوت میشود. هوای کنترل از طریق مسیر کمکی وارد محفظه فشار شده و فشار هوا باعث باز شدن پورت اصلی میگردد. این روند باعث میشود هوا از پورت ورودی (P) به پورت خروجی (A) منتقل شود. با قطع فرمان الکتریکی، فنر داخلی پیستون را بازمیگرداند و مسیر مجدداً بسته میشود.
این طراحی موجب میشود که شیر بتواند در فشارهای بالا (تا 1 مگاپاسکال) نیز عملکردی دقیق و بدون لرزش داشته باشد. در مدلهای VP3165 و VP3185، طراحی دو مرحلهای پیستون به کار رفته تا کنترل جریان نرمتر و پایدارتری ایجاد کند.
جزئیات فنی شیر برقی SMC سری VP3145/3165/3185
برند: SMC (اسامسی)
مدلها: VP3145 / VP3165 / VP3185
نوع عملکرد: پیلوت کنترل (Pilot Operated)
نوع سیال: هوای فشرده خشک و تمیز
فشار کاری: 0.05 تا 1.0 مگاپاسکال
حداکثر فشار تست: 1.5 مگاپاسکال
دمای کاری: -10 تا +60 درجه سانتیگراد
ولتاژ بوبین: 24VDC / 220VAC
نوع پورت: رزوهای (BSP/NPT)
سایز پورت: از 1/4 تا 1 اینچ
حداکثر دبی عبوری: تا 4000 لیتر بر دقیقه (بسته به مدل)
جنس بدنه: آلومینیوم آنودایز مقاوم
جنس آببندها: NBR و FKM
جنس فنر داخلی: فولاد ضد زنگ (Stainless Steel 304)
درجه حفاظت: IP65
وزن: بین 900 گرم تا 1.6 کیلوگرم
نوع نصب: عمودی یا افقی
عمر کاری: بیش از ۵۰ میلیون سیکل
کاربردهای صنعتی
خطوط هوای فشرده با حجم بالا
سیستمهای اتوماسیون کارخانهای
دستگاههای تزریق پلاستیک و پرس هوا
ماشینآلات بستهبندی و چاپ
تجهیزات رباتیک و بازوهای اتوماتیک
سیستمهای کنترل فرآیند در صنایع شیمیایی و دارویی
صنایع خودروسازی و مونتاژ قطعات
نحوه نصب و راهاندازی
۱. پیش از نصب، از تمیزی کامل مسیر هوای فشرده اطمینان حاصل کنید.
۲. جهت جریان را طبق فلش حکشده روی بدنه رعایت کنید.
۳. در صورت استفاده از برق AC، حتماً اتصال ارت برقرار شود.
۴. بوبین را به آرامی نصب کنید تا رزوهها یا کانکتور آسیب نبیند.
۵. پس از نصب، عملکرد باز و بسته شدن را با افزایش تدریجی فشار بررسی کنید.
۶. در سیستمهای بزرگ، از فیلتر رطوبتگیر و رگولاتور فشار قبل از شیر استفاده شود.
نگهداری و سرویس دورهای
هر ۶ ماه یکبار عملکرد بوبین و فنر بررسی شود.
اورینگها و آببندها در صورت مشاهده نشتی تعویض گردند.
از تماس مستقیم شیر با روغنهای سنگین یا مواد خورنده جلوگیری شود.
مسیر تخلیه (Exhaust) همیشه باز و تمیز نگه داشته شود.
در محیطهای مرطوب، از پوشش محافظ یا تابلو ضدآب استفاده شود.
تفاوت بین مدلهای VP3145، VP3165 و VP3185
تفاوت اصلی بین این سه مدل در اندازه پورت، حجم عبور جریان و وزن شیر است.
VP3145: مناسب برای سیستمهای متوسط با دبی پایینتر.
VP3165: برای کاربردهای عمومی و فشار کاری بالا.
VP3185: مخصوص سیستمهای صنعتی بزرگ و پرفشار با دبی بسیار بالا.
هر سه مدل از نظر کیفیت ساخت، دقت عملکرد و دوام در یک سطح هستند و تنها از نظر ظرفیت جریان تفاوت دارند.
نکات ایمنی در استفاده از شیر SMC
پیش از هرگونه تعمیر، سیستم را از فشار و برق جدا کنید.
در دمای خارج از محدوده مجاز از شیر استفاده نکنید.
از نصب شیر در نزدیکی منابع گرمایی یا ارتعاشی خودداری شود.
هنگام تعویض بوبین، مدل و ولتاژ دقیق را رعایت کنید.
در سیستمهایی با نوسانات شدید فشار، از رگولاتور مجزا استفاده شود.
جمعبندی
شیر برقی SMC سری VP3145/3165/3185 سایز بزرگ نمونهای از طراحی دقیق، دوام بالا و عملکرد قابلاعتماد در سیستمهای پنوماتیکی است. این شیرها بهویژه در خطوط تولید صنعتی که نیاز به کنترل حجم زیاد هوای فشرده دارند، بهدلیل سرعت واکنش بالا، مقاومت مکانیکی عالی و سازگاری با انواع کنترلرها، انتخابی ایدهآل محسوب میشوند. برند SMC با تولید این سری توانسته است تعادلی بین عملکرد فنی و عمر مفید طولانی ایجاد کند تا مهندسان صنعتی بتوانند با اطمینان از پایداری سیستم خود استفاده کنند.
پرسش و پاسخ (FAQ)
۱. آیا شیر SMC VP3145/3165/3185 برای سیستمهای خلأ مناسب است؟
خیر، این سری برای هوای فشرده طراحی شده و در سیستمهای خلأ قابل استفاده نیست.
۲. آیا میتوان از این شیر برای گازهای غیر از هوا استفاده کرد؟
خیر، فقط برای هوای خشک و تمیز مجاز است و استفاده از گازهای دیگر توصیه نمیشود.
۳. ولتاژ بوبین قابل انتخاب است؟
بله، در ولتاژهای 24VDC و 220VAC قابل سفارش است.
۴. آیا این شیر قابلیت کنترل دستی دارد؟
بعضی مدلها دارای دکمه تست دستی هستند که برای تست عملکرد بدون برق استفاده میشود.
۵. آیا میتوان چند شیر VP را بهصورت ماژول نصب کرد؟
بله، طراحی این سری امکان اتصال ماژولار چند شیر در کنار هم را فراهم میکند.
