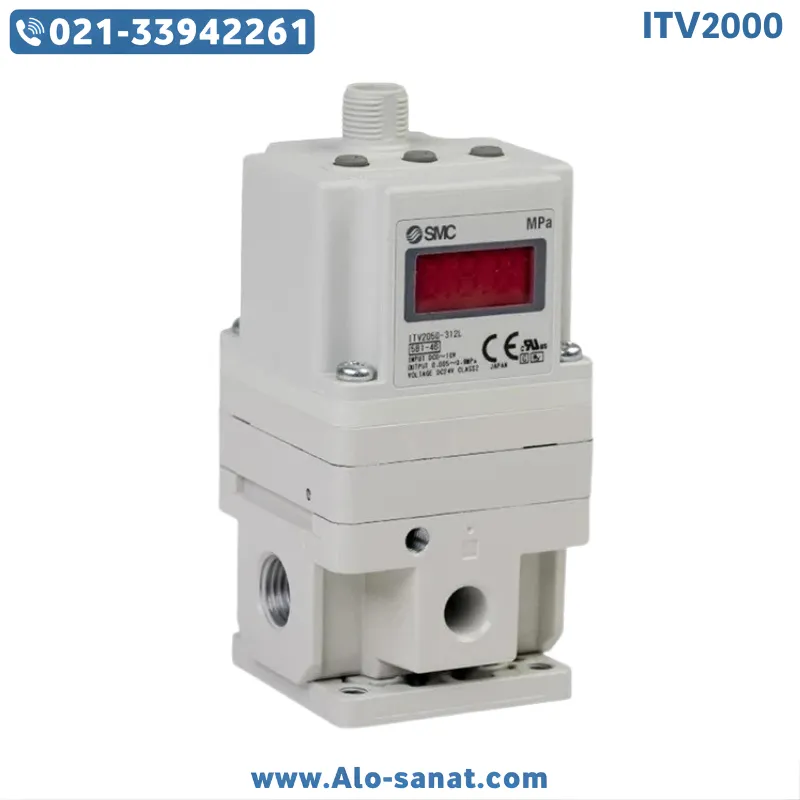

رگلاتور دیجیتال SMC مدل ITV2000 دقیق یکی از پرکاربردترین و پرفروشترین محصولات شرکت اسامسی ژاپن (SMC) در حوزه کنترل فشار هوای فشرده است. این رگلاتور از نوع الکترونیکی پروپرشنال (Electro-Pneumatic Regulator) بوده و با دقت بالا، سرعت واکنش سریع و قابلیت اطمینان بسیار، در صنایع مختلف بهکار میرود. رگلاتور SMC سری ITV2000 بهطور ویژه برای کنترل فشار در سیستمهای اتوماسیون صنعتی، ماشینآلات CNC، خطوط بستهبندی و تجهیزات دقیق طراحی شده است.
معرفی رگلاتور دیجیتال SMC مدل ITV2000 دقیق
رگلاتور دیجیتال SMC مدل ITV2000 یک کنترلکننده فشار الکترونیکی است که وظیفه آن تنظیم دقیق فشار خروجی هوای فشرده بر اساس سیگنال ورودی الکتریکی است. به بیان ساده، این دستگاه سیگنال ورودی از کنترلر یا PLC را دریافت کرده و آن را به فشار متناسب تبدیل میکند. این تبدیل سیگنال به فشار دقیق، باعث بهبود کارایی سیستمهای پنوماتیکی و جلوگیری از نوسانات فشار در فرآیندهای صنعتی میشود.
رگلاتور پروپرشنال SMC مدل ITV2000 دیجیتال دارای طراحی فشرده، بدنه مقاوم و نمایشگر دیجیتال با وضوح بالا است که فشار خروجی را بهصورت لحظهای نمایش میدهد. این مدل از سیستم بازخورد (Feedback) داخلی استفاده میکند تا خطاهای فشار به حداقل برسد و فشار خروجی همیشه پایدار باقی بماند.
در این سری، مدلهای مختلفی مانند ITV2000-31F3N، ITV2000-21F2N، ITV2000-03N2CL، ITV2000-21F2Q، ITV2000-33F3N2 وجود دارند که هرکدام برای شرایط کاری خاص و محدوده فشار متفاوتی طراحی شدهاند.
مزایای استفاده از رگلاتور دیجیتال SMC مدل ITV2000
رگلاتور SMC مدل ITV2000 نسبت به رگلاتورهای مکانیکی و نیمهالکترونیکی، دقت و کارایی بسیار بالاتری دارد. برخی از مهمترین مزایای آن شامل موارد زیر است:
دقت بسیار بالا در کنترل فشار خروجی با خطای کمتر از ±0.5% مقدار تنظیمی.
پاسخدهی سریع به تغییرات سیگنال (کمتر از 100 میلیثانیه).
قابلیت سازگاری با سیگنالهای کنترلی استاندارد شامل 0 تا 10 ولت DC و 4 تا 20 میلیآمپر.
نمایشگر دیجیتال واضح و قابل خواندن برای نمایش فشار واقعی خروجی.
طراحی فشرده و سبک مناسب برای تابلوهای کنترل یا فضاهای محدود.
کاهش استهلاک تجهیزات پنوماتیک پاییندست با تثبیت فشار و حذف نوسانات.
مقاومت بالا در برابر گردوغبار و رطوبت بهواسطهی استاندارد IP65.
مصرف انرژی پایین و عمر طولانی بهدلیل طراحی بهینه مدار الکترونیکی.
جزئیات فنی رگلاتور دیجیتال SMC مدل ITV2000 دقیق
در جدول زیر مشخصات فنی این محصول آورده شده است که به درک بهتر قابلیتهای آن کمک میکند:
برند: اسامسی (SMC)
مدل: ITV2000
زیرمدلها: ITV2000-31F3N، ITV2000-21F2N، ITV2000-03N2CL، ITV2000-21F2Q، ITV2000-33F3N2
نوع عملکرد: رگلاتور پروپرشنال الکترونیکی (Electro-Pneumatic)
محدوده فشار ورودی: 0 تا 1 مگاپاسکال (10 بار)
محدوده فشار خروجی: 0 تا 0.9 مگاپاسکال (9 بار)
نوع سیگنال ورودی: 0 تا 10 ولت DC یا 4 تا 20 میلیآمپر
نوع سیگنال بازخورد خروجی: 1 تا 5 ولت DC یا 4 تا 20 میلیآمپر (در مدلهای دارای Feedback)
دقت کنترل فشار: ±0.5% از مقدار تنظیمی
زمان پاسخ: کمتر از 100 میلیثانیه
منبع تغذیه: 24V DC ±10%
جریان مصرفی: حداکثر 0.12 آمپر
نمایشگر: LED سه رقمی با نور بالا
جنس بدنه: آلومینیوم با پوشش آنودایز ضد خوردگی
دمای کاری: 0 تا 50 درجه سانتیگراد
کلاس حفاظتی: IP65
وزن تقریبی: 250 گرم
نحوه نصب: پنلی، منیفولد یا سطحی
کشور سازنده: ژاپن
عملکرد رگلاتور پروپرشنال SMC مدل ITV2000
رگلاتور دیجیتال SMC مدل ITV2000 با استفاده از سیستم کنترل حلقه بسته (Closed Loop Control) عمل میکند. سیگنال ورودی از کنترلر صنعتی وارد مدار داخلی رگلاتور شده و مقدار فشار خروجی مورد نظر تعیین میشود. سپس، شیر الکترونیکی داخل دستگاه با توجه به این سیگنال، میزان عبور هوای فشرده را تنظیم میکند.
سنسور فشار داخلی، مقدار واقعی فشار خروجی را به مدار کنترل بازمیگرداند تا در صورت وجود هرگونه انحراف، اصلاح لازم انجام شود. این فرآیند باعث میشود فشار خروجی کاملاً پایدار و متناسب با سیگنال الکتریکی باقی بماند، حتی اگر فشار ورودی یا شرایط کاری تغییر کند.
کاربردهای رگلاتور دیجیتال SMC مدل ITV2000 دقیق
رگلاتور پروپرشنال SMC مدل ITV2000 دیجیتال در صنایع مختلفی که کنترل دقیق فشار اهمیت دارد، مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای آن عبارتاند از:
سیستمهای اتوماسیون صنعتی و خطوط مونتاژ خودکار
تجهیزات تست و کالیبراسیون فشار
ماشینآلات CNC و ابزار دقیق
کنترل گشتاور در بازوهای رباتیک صنعتی
ماشینهای بستهبندی و پرکن اتوماتیک
کنترل نیرو در جکهای پنوماتیکی دقیق
صنایع خودروسازی، الکترونیک، داروسازی و غذایی
تجهیزات برش لیزری و ماشینآلات قالبگیری
طراحی بدنه و اجزای رگلاتور دیجیتال SMC مدل ITV2000
بدنهی رگلاتور دیجیتال SMC مدل ITV2000 از آلومینیوم با پوشش آنودایز ساخته شده است تا در برابر رطوبت و خوردگی مقاوم باشد. طراحی فشرده و وزن سبک آن باعث میشود که نصب در تابلوهای کنترل یا فضاهای محدود بهراحتی انجام گیرد.
نمایشگر دیجیتال در قسمت جلویی دستگاه نصب شده و فشار خروجی را بهصورت لحظهای نمایش میدهد. در نسخههای دارای خروجی بازخورد، مقدار فشار واقعی نیز به سیستم مانیتورینگ صنعتی بازگشت داده میشود. این ویژگی برای کنترل دقیق در فرآیندهای حساس بسیار مفید است.
پورتهای ورودی و خروجی هوا در دو طرف بدنه قرار دارند و رزوههای استاندارد صنعتی (PT، NPT یا Rc) برای اتصال آسان در نظر گرفته شدهاند.
نحوه نصب و راهاندازی رگلاتور پروپرشنال SMC مدل ITV2000
برای نصب صحیح رگلاتور دیجیتال SMC مدل ITV2000 باید موارد زیر رعایت شود:
مسیر هوای ورودی را با فیلتر 5 میکرونی تمیز کنید تا از ورود ذرات جلوگیری شود.
جهت جریان هوا (IN و OUT) را مطابق با علامت روی بدنه تنظیم کنید.
تغذیه 24V DC را به درستی متصل کرده و از قطبیت صحیح اطمینان حاصل کنید.
سیگنال کنترلی (0–10V یا 4–20mA) را از PLC یا کنترلر صنعتی متصل نمایید.
در مدلهای دارای خروجی بازخورد، سیگنال فشار واقعی را به ورودی مانیتورینگ متصل کنید.
پس از نصب، سیستم را در حالت بدون بار آزمایش کرده و فشار خروجی را بررسی نمایید.
نگهداری و سرویس دورهای
رگلاتور دیجیتال SMC مدل ITV2000 نیاز به نگهداری پیچیدهای ندارد، اما برای افزایش طول عمر و عملکرد پایدار باید موارد زیر رعایت شود:
استفاده از هوای خشک و تمیز با فیلتر مناسب.
تمیز کردن فیلتر و مسیر هوا هر شش ماه یکبار.
بررسی عملکرد نمایشگر و اتصالات برقی.
اطمینان از دمای کاری مناسب محیط.
انجام کالیبراسیون دورهای سالیانه برای حفظ دقت فشار.
مقایسه رگلاتور دیجیتال SMC مدل ITV2000 با سایر مدلها
رگلاتور SMC مدل ITV2000 در مقایسه با سریهای دیگر مانند ITV2030 و ITV2050، برای فشارهای متوسط و کاربردهای دقیقتر طراحی شده است.
در برابر ITV2030 ابعاد کوچکتر و پاسخ سریعتر دارد.
نسبت به ITV2050 مصرف انرژی کمتر و قیمت اقتصادیتری دارد.
دقت اندازهگیری آن مشابه مدلهای بزرگتر بوده ولی برای سیستمهای کوچکتر بهینه شده است.
نکات ایمنی هنگام استفاده از رگلاتور SMC مدل ITV2000
از ورود مایعات یا روغن به داخل سیستم جلوگیری کنید.
دستگاه را در محیطهای بسیار مرطوب یا دارای بخار شیمیایی نصب نکنید.
هنگام تعمیر یا جداسازی، فشار سیستم را کاملاً تخلیه نمایید.
از منبع تغذیه پایدار و بدون نوسان استفاده کنید.
جمعبندی
رگلاتور دیجیتال SMC مدل ITV2000 دقیق، یکی از پیشرفتهترین و کارآمدترین رگلاتورهای الکترونیکی در کنترل فشار هوای فشرده است. این محصول با دقت بالا، عملکرد پایدار و طراحی صنعتی مقاوم، گزینهای ایدهآل برای مهندسان و تکنسینهای صنایع اتوماسیون محسوب میشود. اگر به دنبال تجهیزی با پاسخ سریع، طول عمر بالا و دقت کنترل بینقص هستید، رگلاتور پروپرشنال SMC مدل ITV2000 دیجیتال انتخابی حرفهای برای شماست.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا رگلاتور دیجیتال SMC مدل ITV2000 قابلیت استفاده برای گازهای بیاثر را دارد؟
پاسخ: بله، در صورت خشک و تمیز بودن گاز، امکان استفاده از این رگلاتور برای گازهای بیاثر وجود دارد.
سؤال ۲: تفاوت مدل ITV2000 با ITV2030 در چیست؟
پاسخ: مدل ITV2000 ابعاد کوچکتر، پاسخ سریعتر و مناسب برای فشارهای متوسط دارد، در حالی که مدل ITV2030 برای جریان هوای بیشتر طراحی شده است.
سؤال ۳: آیا این مدل قابلیت بازخورد فشار دارد؟
پاسخ: بله، برخی زیرمدلهای ITV2000 مانند ITV2000-33F3N2 دارای خروجی بازخورد (Feedback) هستند.
سؤال ۴: آیا رگلاتور دیجیتال SMC مدل ITV2000 در محیط مرطوب قابل استفاده است؟
پاسخ: بله، با استاندارد IP65 در برابر رطوبت و گردوغبار مقاوم است، اما نباید در تماس مستقیم با آب قرار گیرد.
سؤال ۵: هر چند وقت یکبار باید کالیبراسیون انجام شود؟
پاسخ: بسته به شرایط کاری، هر 6 تا 12 ماه یکبار انجام کالیبراسیون توصیه میشود تا دقت عملکرد حفظ گردد.
