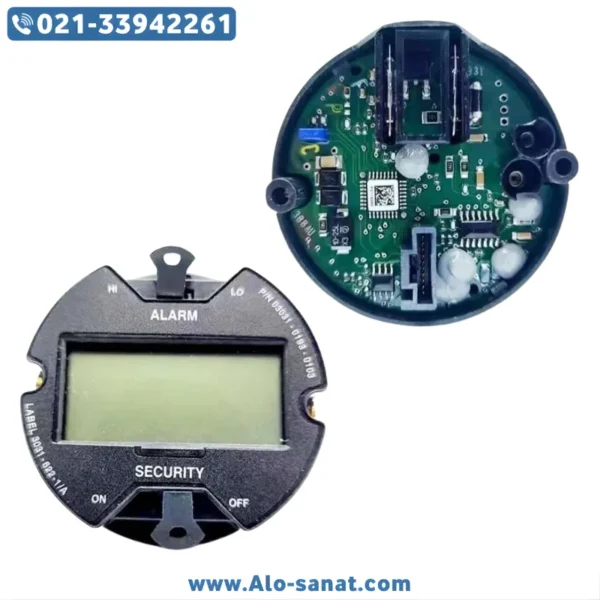

نمایشگر ترانسمیتر فشار روزمونت مدل 3051 برای مشاهده مقدار اندازهگیریشده روی بدنه ترانسمیتر استفاده میشود. این قطعه با نام LCD Display یا Local Display نیز شناخته میشود و در مدلهای سازگار Rosemount 3051 نصب میگردد. نمایشگر ترانسمیتر فشار روزمونت مدل 3051 به اپراتور کمک میکند بدون مراجعه به اتاق کنترل، مقدار فشار یا خروجی تجهیز را در محل بخواند. برای خرید این نمایشگر باید نوع ترانسمیتر، نسخه الکترونیک، آپشن نمایشگر و سازگاری با مدل 3051 بررسی شود.
معرفی نمایشگر ترانسمیتر فشار روزمونت مدل 3051
نمایشگر ترانسمیتر فشار روزمونت مدل 3051 یک ماژول نمایش محلی برای ترانسمیترهای فشار Rosemount 3051 است. این قطعه روی بدنه ترانسمیتر نصب میشود و اطلاعات اندازهگیریشده را بهصورت عددی یا متنی در اختیار اپراتور قرار میدهد.
در بسیاری از واحدهای صنعتی، ترانسمیتر فشار سیگنال را به PLC، DCS یا نمایشگر مرکزی ارسال میکند؛ اما اپراتور در محل نصب نیز نیاز دارد مقدار فشار، درصد خروجی یا وضعیت تجهیز را مشاهده کند. نمایشگر ترانسمیتر فشار روزمونت مدل 3051 دقیقاً برای همین هدف استفاده میشود.
این نمایشگر برای کاربردهایی مثل پایش فشار خط، اختلاف فشار، سطح مخزن، دبی بر اساس DP و فشار گیج یا مطلق در ترانسمیترهای خانواده 3051 کاربرد دارد. البته نوع مقدار قابل نمایش به مدل ترانسمیتر و تنظیمات آن بستگی دارد.
نمایشگر ترانسمیتر فشار روزمونت مدل 3051 یک قطعه اندازهگیری مستقل نیست؛ یعنی خودش سنسور فشار ندارد. این قطعه فقط مقدار پردازششده توسط ترانسمیتر را نمایش میدهد و باید با برد الکترونیک و نسخه دستگاه سازگار باشد.
مزایای استفاده از نمایشگر ترانسمیتر فشار روزمونت مدل 3051
یکی از مهمترین مزایای نمایشگر ترانسمیتر فشار روزمونت مدل 3051، امکان مشاهده مقدار فشار در محل نصب است. این ویژگی هنگام راهاندازی، سرویس، کالیبراسیون و عیبیابی بسیار کاربردی است.
با نصب این نمایشگر، تکنسین میتواند بدون نیاز به بازگشت به اتاق کنترل، مقدار فشار واقعی یا خروجی ترانسمیتر را روی خود تجهیز بررسی کند. این موضوع زمان عیبیابی را کاهش میدهد و روند تعمیرات را سریعتر میکند.
نمایشگر ترانسمیتر فشار روزمونت مدل 3051 برای تجهیزاتی که در نقاط مهم فرایند نصب شدهاند، ارزش بیشتری دارد؛ زیرا اپراتور میتواند در بازدیدهای دورهای، وضعیت ترانسمیتر را سریع کنترل کند.
در بعضی نسخهها، نمایشگر علاوه بر مقدار فشار، امکان مشاهده درصد خروجی، واحد مهندسی، جریان 4 تا 20 میلیآمپر یا پیامهای وضعیت را فراهم میکند. این امکانات به نسخه ترانسمیتر، نوع پروتکل و تنظیمات دستگاه وابسته است.
استفاده از نمایشگر اصلی یا سازگار با Rosemount 3051 باعث حفظ یکپارچگی ظاهری و فنی تجهیز میشود و از مشکلات نصب نمایشگرهای نامتناسب جلوگیری میکند.
جزئیات فنی نمایشگر ترانسمیتر فشار روزمونت مدل 3051
برند: Rosemount
سازنده: Emerson
نوع محصول: نمایشگر ترانسمیتر فشار یا LCD Display
مدل سازگار: Rosemount 3051
کاربرد اصلی: نمایش محلی مقدار فشار و خروجی ترانسمیتر
نوع نمایشگر: LCD یا نمایشگر محلی، بسته به نسخه و آپشن
آپشنهای رایج مرتبط: LCD Display، Local Display و در برخی نسخهها Local Operator Interface
سازگاری: وابسته به مدل دقیق ترانسمیتر، برد الکترونیک و کد سفارش
مدلهای قابل بررسی: 3051C، 3051T، 3051L و سایر نسخههای همخانواده، با تأیید سازگاری
مقادیر قابل نمایش: فشار، درصد رنج، جریان خروجی، واحد مهندسی یا وضعیت تجهیز بر اساس تنظیمات
پروتکلهای مرتبط: 4-20mA، HART و سایر نسخهها بسته به مدل ترانسمیتر
نوع نصب: نصب روی محفظه الکترونیک ترانسمیتر
نیاز به تنظیمات: در بعضی مدلها نیاز به کانفیگ نمایشگر یا فعالسازی پارامترهای نمایش وجود دارد
کاربرد: تعمیر، تعویض، ارتقا یا اضافهکردن نمایش محلی به ترانسمیتر
نکته مهم: نمایشگر ترانسمیتر فشار روزمونت مدل 3051 باید با نسخه الکترونیک و کد فنی دستگاه مطابقت داشته باشد.
نمایشگر LCD و LOI در ترانسمیتر Rosemount 3051
در خانواده Rosemount 3051، نمایشگر ممکن است بهصورت LCD ساده یا نسخه دارای رابط کاربری محلی عرضه شود. LCD ساده بیشتر برای نمایش مقدار اندازهگیریشده و وضعیت خروجی استفاده میشود.
نسخه LOI یا Local Operator Interface در بعضی مدلها امکان انجام تنظیمات محلی را نیز فراهم میکند. این نوع نمایشگر معمولاً علاوه بر نمایش مقدار، برای دسترسی به منوها و تنظیم برخی پارامترها کاربرد دارد.
همه ترانسمیترهای 3051 الزاماً از یک نوع نمایشگر پشتیبانی نمیکنند. برخی مدلهای قدیمی فقط با LCD مشخصی سازگار هستند و برای نصب LOI ممکن است نیاز به برد الکترونیک سازگار یا آپشن خاص وجود داشته باشد.
به همین دلیل، هنگام خرید نمایشگر ترانسمیتر فشار روزمونت مدل 3051 باید مشخص شود که هدف فقط نمایش مقدار فشار است یا نیاز به رابط کاربری محلی برای تنظیمات نیز وجود دارد.
کاربردهای نمایشگر ترانسمیتر فشار روزمونت مدل 3051
نمایشگر ترانسمیتر فشار روزمونت مدل 3051 در صنایع نفت، گاز، پتروشیمی، نیروگاه، فولاد، سیمان، آب و فاضلاب و صنایع شیمیایی استفاده میشود.
این قطعه برای ترانسمیترهایی که روی خطوط فشار، مخازن، فیلترها، پمپها، کمپرسورها، بویلرها و سیستمهای اندازهگیری دبی نصب شدهاند کاربرد دارد.
در کاربردهای اختلاف فشار، نمایشگر میتواند مقدار DP یا درصد خروجی را نشان دهد. در کاربردهای فشار گیج یا مطلق، مقدار فشار خط روی نمایشگر قابل مشاهده است.
در پروژههای تعمیرات و نگهداری، نمایشگر ترانسمیتر فشار روزمونت مدل 3051 معمولاً برای جایگزینی LCD آسیبدیده، شکسته، کمنور یا ناخوانا خریداری میشود.
نکات مهم قبل از خرید نمایشگر Rosemount 3051
برای خرید نمایشگر ترانسمیتر فشار روزمونت مدل 3051 فقط دانستن نام 3051 کافی نیست. این خانواده در نسخهها و سالهای مختلف تولید شده و نمایشگرها ممکن است از نظر کانکتور، برد، منو و سازگاری تفاوت داشته باشند.
اولین نکته، بررسی مدل کامل ترانسمیتر است. کدهایی مانند 3051CD، 3051CG، 3051TG یا 3051L نشان میدهند ترانسمیتر از چه نوعی است و چه ساختاری دارد.
دومین نکته، بررسی آپشن نمایشگر قبلی است. اگر روی پلاک یا کد سفارش آپشن M5، M4 یا کدهای مشابه وجود دارد، انتخاب نمایشگر آسانتر میشود.
سومین نکته، بررسی نسخه الکترونیک و پروتکل دستگاه است. نمایشگر سازگار با مدل HART ممکن است با بعضی نسخههای دیگر کاملاً یکسان نباشد.
برای خرید مطمئن، بهتر است عکس پلاک ترانسمیتر، عکس نمایشگر قبلی، مدل کامل دستگاه و نوع خروجی ترانسمیتر بررسی شود. این کار از خرید اشتباه و توقف طولانی خط جلوگیری میکند.
علائم خرابی نمایشگر ترانسمیتر فشار روزمونت مدل 3051
یکی از نشانههای خرابی نمایشگر، خاموش بودن LCD با وجود روشن بودن ترانسمیتر است. در این حالت باید ابتدا تغذیه لوپ، سیمبندی و سلامت خود ترانسمیتر بررسی شود.
کمرنگ شدن اعداد، شکستن شیشه یا قاب، ورود رطوبت، نمایش ناقص کاراکترها یا قطع و وصل شدن تصویر نیز از نشانههای خرابی نمایشگر است.
گاهی مشکل از خود نمایشگر نیست و برد الکترونیک، کانکتور داخلی، تنظیمات نمایش یا تغذیه نامناسب باعث نمایش نادرست میشود. بنابراین قبل از تعویض، باید عیبیابی کامل انجام شود.
اگر ترانسمیتر خروجی صحیح 4 تا 20 میلیآمپر دارد اما نمایشگر مقدار را نشان نمیدهد، احتمال خرابی LCD یا مشکل اتصال داخلی بیشتر است.
نکات نصب و تعویض
پیش از تعویض نمایشگر ترانسمیتر فشار روزمونت مدل 3051 باید شرایط ایمنی سایت رعایت شود. در محیطهای Hazardous Area یا ضدانفجار، باز کردن درپوش ترانسمیتر باید مطابق دستورالعمل ایمنی انجام شود.
برق لوپ باید طبق دستورالعمل واحد ابزار دقیق قطع یا ایمنسازی شود. سپس درپوش محفظه الکترونیک باز شده و نمایشگر قبلی با دقت از محل اتصال جدا میشود.
هنگام نصب نمایشگر جدید باید به جهت قرارگیری، کانکتور، پیچها و واشر آببندی توجه شود. آسیب به کانکتور داخلی میتواند باعث خطای نمایش یا آسیب به برد شود.
پس از نصب، مقدار فشار، واحد نمایش، درصد خروجی و سیگنال خروجی باید کنترل شود. اگر نمایشگر نیاز به کانفیگ دارد، تنظیمات آن باید با هند هلد HART یا رابط مناسب انجام شود.
سفارش نمایشگر ترانسمیتر فشار روزمونت مدل 3051
برای سفارش نمایشگر ترانسمیتر فشار روزمونت مدل 3051، بهتر است مدل کامل ترانسمیتر و عکس پلاک تجهیز قبلی آماده باشد. این اطلاعات کمک میکند نمایشگر سازگار با نسخه دستگاه انتخاب شود.
اگر نمایشگر قبلی آسیب دیده است، عکس از پشت نمایشگر، کانکتور و کد درجشده روی قطعه نیز میتواند انتخاب را دقیقتر کند.
این محصول برای واحدهایی مناسب است که ترانسمیتر Rosemount 3051 روی خط دارند و میخواهند نمایش محلی تجهیز را تعمیر، جایگزین یا تکمیل کنند.
برای خرید دقیقتر، قبل از ثبت سفارش نمایشگر ترانسمیتر فشار روزمونت مدل 3051، نوع ترانسمیتر، خروجی، پروتکل، آپشن نمایشگر و شرایط نصب را بررسی کنید.
سوالات متداول (نمایشگر ترانسمیتر فشار روزمونت مدل 3051)
۱. نمایشگر ترانسمیتر فشار روزمونت مدل 3051 چه کاربردی دارد؟
این نمایشگر برای مشاهده محلی مقدار فشار، درصد خروجی، جریان 4-20mA یا وضعیت ترانسمیتر روی خود تجهیز استفاده میشود.
۲. آیا این نمایشگر روی همه مدلهای Rosemount 3051 نصب میشود؟
خیر، سازگاری به مدل دقیق، نسخه الکترونیک، پروتکل و آپشنهای ترانسمیتر بستگی دارد و باید قبل از خرید بررسی شود.
۳. تفاوت LCD Display و LOI چیست؟
LCD Display بیشتر برای نمایش مقدار استفاده میشود، اما LOI یا Local Operator Interface در برخی نسخهها امکان دسترسی به تنظیمات محلی را نیز فراهم میکند.
۴. آیا با تعویض نمایشگر، کالیبراسیون ترانسمیتر تغییر میکند؟
معمولاً تعویض نمایشگر بهتنهایی کالیبراسیون سنسور را تغییر نمیدهد، اما پس از نصب باید مقدار نمایش، واحد و خروجی ترانسمیتر کنترل شود.
۵. برای خرید نمایشگر ترانسمیتر فشار روزمونت مدل 3051 چه اطلاعاتی لازم است؟
مدل کامل ترانسمیتر، عکس پلاک، نوع خروجی، پروتکل، عکس نمایشگر قبلی و کد آپشن نمایشگر برای انتخاب دقیق لازم است.
