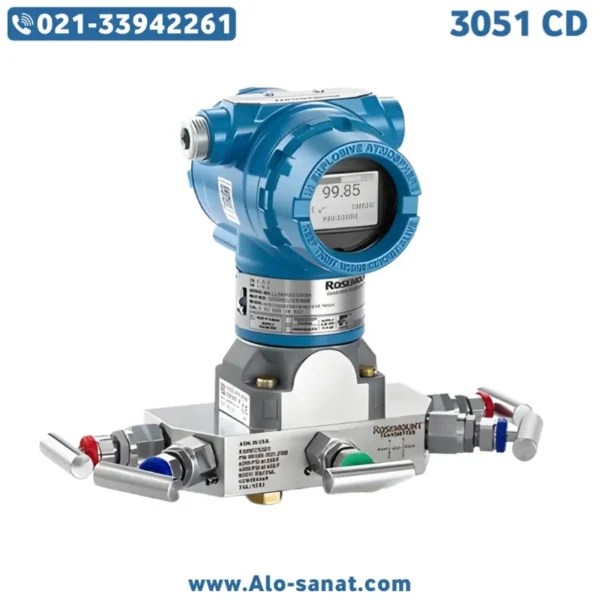

ترانسمیتر فشار رزمونت مدل 3051 یکی از محصولات پرکاربرد برند Rosemount است که برای اندازهگیری دقیق فشار گیج، فشار مطلق و اختلاف فشار در صنایع مختلف طراحی شده است. این مدل با دقت اندازهگیری بالا، پایداری طولانیمدت و مقاومت در برابر شرایط سخت محیطی، انتخابی ایدهآل برای سیستمهای ابزار دقیق و پایش فرآیند به شمار میرود. ترانسمیتر فشار Rosemount 3051 در پالایشگاهها، نیروگاهها، صنایع شیمیایی، پتروشیمی و خطوط انتقال سیالات استفاده گستردهای دارد.
مشخصات فنی ترانسمیتر فشار رزمونت مدل 3051
ترانسمیتر فشار رزمونت 3051 در مدلهای مختلف شامل Gauge، Absolute و Differential Pressure عرضه میشود. محدوده اندازهگیری فشار این تجهیز بسته به مدل میتواند از 0 تا 0.1 bar در نسخههای حساس تا بیش از 400 bar در نسخههای صنعتی سنگین متغیر باشد. دقت اندازهگیری این سری تا 0.04% Span و پایداری آن تا 5 سال تضمین شده است. بدنه اصلی از آلیاژهای مقاوم مانند فولاد ضدزنگ (stainless steel) یا Hastelloy ساخته میشود. سیگنال خروجی بهصورت 4-20mA با پروتکل HART ارائه شده و امکان اتصال دیجیتال Fieldbus نیز در برخی نسخهها وجود دارد.
نحوه عملکرد ترانسمیتر فشار Rosemount 3051
در ترانسمیتر فشار Rosemount 3051، فشار فرآیند از طریق دیافراگمهای مقاوم به سیال به سنسور منتقل میشود. تغییر فشار باعث تغییر مقاومت یا ظرفیت سنسور شده و این تغییر به سیگنال الکتریکی متناسب با فشار تبدیل میگردد. پردازشگر داخلی با استفاده از الگوریتمهای تصحیح دما و فشار، خروجی دقیق و پایدار ارائه میدهد. این مدل قابلیت کالیبراسیون محلی از طریق دکمههای روی دستگاه یا از راه دور با HART Communicator را دارد.
کاربردهای ترانسمیتر فشار رزمونت مدل 3051
این ترانسمیتر در صنایع نفت و گاز، پتروشیمی، تولید برق، صنایع غذایی و دارویی برای پایش فشار خطوط انتقال، مخازن، برجها و مبدلهای حرارتی به کار میرود. استفاده از Rosemount 3051 در سیستمهای کنترلی باعث افزایش ایمنی، کاهش هزینههای نگهداری و بهبود بهرهوری فرآیند میشود.
نصب و نگهداری ترانسمیتر فشار Rosemount 3051
نصب این تجهیز باید روی مانفولد 2 یا 3 راهه با رعایت جهت صحیح جریان و بدون ایجاد تنش مکانیکی انجام شود. برای جلوگیری از اثرات ارتعاش و ضربههای فشار، استفاده از لولهکشی انعطافپذیر یا ضربهگیر فشار توصیه میشود. بررسی دورهای کالیبراسیون و سلامت دیافراگمها برای تضمین دقت عملکرد الزامی است.
اجزای اصلی و متریال ترانسمیتر فشار رزمونت مدل 3051
بدنه (Body): فولاد ضدزنگ یا Hastelloy مقاوم در برابر خوردگی
دیافراگم (Diaphragm): آلیاژ مقاوم به دما و فشار
سنسور فشار: مبدل فشار به سیگنال الکتریکی
مدار الکترونیکی: پردازش و ارسال سیگنال 4-20mA / HART
کانکتور الکتریکی: اتصال ایمن به سیستم کنترلی
مزایای ترانسمیتر فشار رزمونت مدل 3051
این ترانسمیتر با دقت و پایداری بالا، مقاومت مکانیکی فوقالعاده، سازگاری با پروتکلهای ارتباطی صنعتی و امکان نصب در محیطهای انفجاری، یکی از مطمئنترین انتخابها برای سیستمهای ابزار دقیق است. عمر طولانی و نیاز به سرویس کم، آن را به گزینهای اقتصادی در پروژههای صنعتی بزرگ تبدیل میکند.
پرسشهای متداول
حداکثر دقت ترانسمیتر فشار Rosemount 3051 چقدر است؟
تا 0.04% Span بسته به مدل.
آیا مدل 3051 برای فشارهای بسیار پایین مناسب است؟
بله، نسخههای حساس آن قابلیت اندازهگیری فشارهای کمتر از 0.1 بار را دارند.
جنس بدنه ترانسمیتر فشار رزمونت 3051 چیست؟
از فولاد ضدزنگ یا Hastelloy ساخته میشود.
خروجی سیگنال این ترانسمیتر به چه صورت است؟
بهصورت 4-20mA با HART یا در برخی مدلها Fieldbus.
آیا امکان نصب در محیطهای انفجاری وجود دارد؟
بله، با تأییدیههای Ex و ATEX عرضه میشود.
