ترانسمیتر اختلاف فشار روزمونت مدل 1151 از تجهیزات شناختهشده ابزار دقیق در صنایع فرایندی است. این محصول با نام Rosemount 1151 DP Transmitter نیز شناخته میشود و برای اندازهگیری اختلاف فشار بین دو نقطه استفاده میشود. خروجی این ترانسمیتر بسته به کد سفارش میتواند 4 تا 20 میلیآمپر، HART یا مدلهای کنترلی دیگر باشد. برای خرید ترانسمیتر اختلاف فشار روزمونت مدل 1151 باید رنج فشار، متریال، نوع خروجی و وضعیت کالیبراسیون دقیقاً بررسی شود.

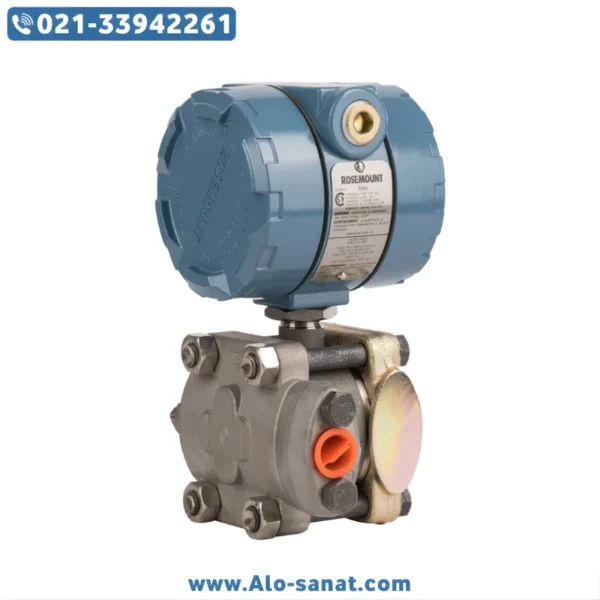

معرفی ترانسمیتر اختلاف فشار روزمونت مدل 1151
ترانسمیتر اختلاف فشار روزمونت مدل 1151 یک تجهیز اندازهگیری صنعتی از برند Rosemount زیرمجموعه Emerson است که برای پایش اختلاف فشار در خطوط فرایندی، مخازن، فیلترها و سیستمهای اندازهگیری دبی استفاده میشود. این ترانسمیتر فشار سمت High و Low را دریافت کرده و اختلاف آنها را به یک سیگنال استاندارد قابل ارسال به PLC، DCS یا نمایشگر تبدیل میکند.
مدل 1151 یکی از نسلهای قدیمی و پرکاربرد ترانسمیترهای روزمونت است و در بسیاری از سایتهای نفت، گاز، پتروشیمی، نیروگاه، سیمان، فولاد و صنایع شیمیایی همچنان روی خطوط نصب است. به همین دلیل، تقاضا برای خرید، جایگزینی، تعمیر یا تأمین ترانسمیتر اختلاف فشار روزمونت مدل 1151 هنوز در پروژههای نگهداری و تعمیرات وجود دارد.
در کاربردهای دبی، ترانسمیتر اختلاف فشار روزمونت مدل 1151 معمولاً همراه با اوریفیس پلیت، ونچوری، فلومتر اختلاف فشاری یا المان اولیه جریان نصب میشود. در کاربردهای سطح نیز میتوان از آن برای اندازهگیری سطح مخازن تحت فشار، مخازن بسته و مخازن دارای Wet Leg یا Dry Leg استفاده کرد.
اگر به دنبال یک ترانسمیتر DP قابل اعتماد برای جایگزینی تجهیز قدیمی هستید، ترانسمیتر اختلاف فشار روزمونت مدل 1151 گزینهای است که باید بر اساس کد کامل، وضعیت سلامت، کالیبراسیون و سازگاری با فرایند انتخاب شود.
مزایای استفاده از ترانسمیتر اختلاف فشار روزمونت مدل 1151
یکی از مهمترین مزایای ترانسمیتر اختلاف فشار روزمونت مدل 1151 سابقه طولانی استفاده در صنایع سنگین است. بسیاری از تکنسینها، واحدهای ابزار دقیق و تیمهای تعمیرات با ساختار، نصب و عیبیابی این مدل آشنایی دارند.
این ترانسمیتر برای کاربردهای متنوعی مانند اندازهگیری اختلاف فشار، دبی، سطح و فشار فرایندی استفاده میشود. همین انعطافپذیری باعث شده ترانسمیتر اختلاف فشار روزمونت مدل 1151 در بسیاری از واحدهای صنعتی همچنان کاربردی باشد.
قابلیت انتخاب خروجی 4 تا 20 میلیآمپر در مدلهای مختلف، اتصال آن را به سیستمهای کنترل صنعتی ساده میکند. در نسخههای اسمارت، امکان تنظیم و کالیبراسیون از طریق پروتکل HART نیز وجود دارد.
وجود متریالهای مختلف برای دیافراگم، فلنج، سیال پرکننده و قطعات در تماس با سیال باعث میشود بتوان این تجهیز را برای سرویسهای گوناگون انتخاب کرد.
برای واحدهایی که هنوز از Rosemount 1151 استفاده میکنند، خرید مدل مشابه میتواند زمان توقف خط را کاهش دهد؛ زیرا ابعاد نصب، منیفولد، لولهکشی ایمپالس و سیمبندی اغلب با تجهیز قبلی سازگارتر است.
جزئیات فنی ترانسمیتر اختلاف فشار روزمونت مدل 1151
برند: Rosemount
سازنده: Emerson
نوع محصول: ترانسمیتر اختلاف فشار یا Differential Pressure Transmitter
مدل عمومی: Rosemount 1151
مدل کاربردی DP: 1151DP
نوع اندازهگیری: اختلاف فشار بین سمت High و Low
کاربردهای اندازهگیری: اختلاف فشار، دبی، سطح و فشار فرایندی
خروجی رایج: 4 تا 20 میلیآمپر
خروجی اسمارت: 4 تا 20 میلیآمپر با HART، وابسته به کد سفارش
خروجیهای دیگر: مدلهای خطی یا Low Power بر اساس کد فنی
رنج اندازهگیری: وابسته به کد Range و URL تجهیز
Rangeability نسخه اسمارت: تا 50:1 در شرایط مشخص
دقت مرجع نسخههای مشخص: تا 0.075 درصد اسپن کالیبرهشده در شرایط دیتاشیت
پایداری نسخه اسمارت: تا 0.1 درصد URL در دو سال، بر اساس شرایط دیتاشیت
اتصال الکتریکی رایج: 1/2-14 NPT کانduit با ترمینال داخلی
اتصال فرایندی رایج: 1/4-18 NPT روی فلنج یا 1/2-14 NPT با آداپتور، وابسته به رنج و سفارش
متریال دیافراگم: 316L SST، Alloy C-276 یا Tantalum بر اساس کد سفارش
متریال فلنج و آداپتور: کربن استیل آبکاریشده، 316 SST یا آلیاژهای خاص بر اساس مدل
سیال پرکننده: سیلیکون یا Inert Fill بر اساس سفارش
نوع نصب: نصب روی براکت، منیفولد، پنل یا لوله دو اینچ
نمایشگر: قابل سفارش با نمایشگر آنالوگ یا آپشنهای متناسب با کد تجهیز
وضعیت تولید: مدل قدیمی و توقفتولیدشده؛ تأمین معمولاً بهصورت موجودی انبار، استوک، ریفربیش یا جایگزین فنی انجام میشود.
مشخصات نهایی ترانسمیتر اختلاف فشار روزمونت مدل 1151 فقط با بررسی کد کامل روی پلاک، رنج کالیبراسیون، متریال و نوع خروجی قابل تأیید است.
کاربردهای ترانسمیتر اختلاف فشار روزمونت مدل 1151
ترانسمیتر اختلاف فشار روزمونت مدل 1151 برای اندازهگیری اختلاف فشار دو سمت فیلتر، مبدل حرارتی، استرینر، برج فرایندی و خطوط صنعتی استفاده میشود.
در اندازهگیری دبی، این ترانسمیتر همراه با اوریفیس پلیت، فلومتر DP، ونتوری یا نازل جریان نصب میشود و اختلاف فشار ایجادشده را به سیگنال قابل پردازش تبدیل میکند.
در اندازهگیری سطح، ترانسمیتر اختلاف فشار روزمونت مدل 1151 برای مخازن باز و بسته کاربرد دارد. در مخازن تحت فشار، اتصال Low Side و High Side باید بر اساس نوع نصب، چگالی سیال، Wet Leg یا Dry Leg طراحی شود.
در صنایع نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، فولاد، سیمان، آب و فاضلاب و صنایع شیمیایی نیز از این تجهیز برای پایش فرایند و ارسال سیگنال به اتاق کنترل استفاده میشود.
خروجی 4 تا 20 میلیآمپر و HART در Rosemount 1151
در بسیاری از مدلهای ترانسمیتر اختلاف فشار روزمونت مدل 1151، خروجی اصلی بهصورت 4 تا 20 میلیآمپر است. این سیگنال یکی از استانداردترین روشهای انتقال مقدار اندازهگیریشده به PLC، DCS، رکوردر یا نمایشگر صنعتی است.
در نسخههای اسمارت، سیگنال دیجیتال HART نیز روی همان لوپ 4 تا 20 میلیآمپر قرار میگیرد. این قابلیت امکان تنظیم رنج، بررسی وضعیت، تریم، تغییر پارامترها و عیبیابی تجهیز را با هند هلد یا نرمافزار مناسب فراهم میکند.
اگر سیستم کنترل شما قدیمی است، باید بررسی شود که تجهیز قبلی از نوع خطی ساده بوده یا نسخه HART. جایگزینی بدون توجه به نوع خروجی ممکن است باعث ناسازگاری با کارت ورودی یا سیستم کنترل شود.
برای خرید ترانسمیتر اختلاف فشار روزمونت مدل 1151، کد Output روی پلاک محصول اهمیت زیادی دارد و باید پیش از سفارش بررسی شود.
نکات مهم در انتخاب و خرید
برای خرید ترانسمیتر اختلاف فشار روزمونت مدل 1151 فقط نام مدل کافی نیست. این محصول با کدهای فنی متنوع تولید شده و هر کد میتواند رنج، خروجی، متریال، نوع سیال پرکننده، آپشن نمایشگر، گواهی ضدانفجار و نوع نصب متفاوتی داشته باشد.
اولین مرحله، بررسی رنج فشار و Span موردنیاز است. رنج تجهیز باید با اختلاف فشار واقعی فرایند همخوانی داشته باشد. انتخاب رنج بسیار بالا باعث کاهش دقت عملی اندازهگیری میشود و انتخاب رنج پایین میتواند به Overrange یا آسیب تجهیز منجر شود.
مرحله دوم، بررسی متریال قطعات در تماس با سیال است. برای سیالات خورنده، داغ، اسیدی یا خاص، متریال دیافراگم و فلنج باید با شرایط فرایند سازگار باشد.
مرحله سوم، بررسی خروجی و ارتباط با سیستم کنترل است. باید مشخص شود ترانسمیتر اختلاف فشار روزمونت مدل 1151 با خروجی HART نیاز است یا مدل آنالوگ ساده کفایت میکند.
برای استعلام قیمت و انتخاب دقیق، بهتر است عکس پلاک تجهیز قبلی، رنج کالیبرهشده، نوع سیال، فشار استاتیک خط، دمای فرایند و نوع نصب را آماده داشته باشید.
نصب، راهاندازی و کالیبراسیون
نصب ترانسمیتر اختلاف فشار روزمونت مدل 1151 باید با رعایت جهت High و Low انجام شود. اشتباه در اتصال دو سمت فشار باعث نمایش مقدار معکوس یا خطای اندازهگیری میشود.
در نصب همراه با منیفولد، ابتدا باید مسیرهای فشار، شیرهای Equalize، Vent و Drain بهدرستی کنترل شوند. هواگیری یا تخلیه مایع از خطوط ایمپالس در دقت اندازهگیری تأثیر مستقیم دارد.
در کاربردهای سطح، اختلاف ارتفاع، چگالی سیال، پر یا خالی بودن Wet Leg و محل نصب ترانسمیتر باید در تنظیم Zero و Span لحاظ شود.
پس از نصب، کالیبراسیون باید با فشار مرجع معتبر انجام شود. در مدلهای HART میتوان رنج، Zero، Span و تریم خروجی را با ابزار مناسب تنظیم کرد.
اگر ترانسمیتر اختلاف فشار روزمونت مدل 1151 بهصورت استوک یا ریفربیش تهیه میشود، تست نشتی، تست خروجی، تست کالیبراسیون و بررسی سلامت بدنه و دیافراگم قبل از نصب ضروری است.
سفارش ترانسمیتر اختلاف فشار روزمونت مدل 1151
برای سفارش ترانسمیتر اختلاف فشار روزمونت مدل 1151، بهترین روش ارسال کد کامل پلاک یا تصویر واضح از Nameplate تجهیز قبلی است. با این کار، رنج فشار، خروجی، متریال و آپشنهای محصول دقیقتر شناسایی میشوند.
اگر تجهیز برای جایگزینی در سایت استفاده میشود، تطبیق ابعاد نصب، منیفولد، اتصال فرایندی و نوع خروجی باعث کاهش زمان توقف خط خواهد شد.
برای خرید مطمئن، به جای انتخاب صرفاً بر اساس نام 1151، مشخصات فنی کامل را بررسی کنید. این کار از خرید مدل ناسازگار، خطای کالیبراسیون و هزینههای دوبارهکاری جلوگیری میکند.
ترانسمیتر اختلاف فشار روزمونت مدل 1151 برای خریدارانی مناسب است که به دنبال تجهیز DP صنعتی برای سرویس، تعمیرات، جایگزینی یا تکمیل موجودی ابزار دقیق هستند.
سوالات متداول (ترانسمیتر اختلاف فشار روزمونت مدل 1151)
۱. ترانسمیتر اختلاف فشار روزمونت مدل 1151 برای چه کاری استفاده میشود؟
این تجهیز برای اندازهگیری اختلاف فشار، دبی با اوریفیس یا فلومتر DP، سطح مخازن و فشار فرایندی در صنایع مختلف استفاده میشود.
۲. آیا Rosemount 1151 هنوز تولید میشود؟
مدل 1151 از محصولات قدیمی و توقفتولیدشده Emerson است. تأمین آن معمولاً از طریق موجودی انبار، استوک، ریفربیش یا جایگزین فنی انجام میشود.
۳. خروجی ترانسمیتر اختلاف فشار روزمونت مدل 1151 چیست؟
بسته به کد سفارش، خروجی میتواند 4 تا 20 میلیآمپر، 4 تا 20 میلیآمپر با HART یا مدلهای دیگر باشد. نوع خروجی باید از روی پلاک بررسی شود.
۴. برای خرید این ترانسمیتر چه اطلاعاتی لازم است؟
کد کامل مدل، رنج فشار، خروجی، متریال دیافراگم، نوع اتصال، کاربرد فرایندی و عکس پلاک تجهیز قبلی برای انتخاب دقیق لازم است.
۵. آیا مدل 1151DP با 1151GP فرق دارد؟
بله، 1151DP برای اختلاف فشار استفاده میشود، اما 1151GP برای فشار گیج است. هنگام خرید باید نوع ترانسمیتر دقیقاً با کاربرد فرایند مطابقت داشته باشد.
