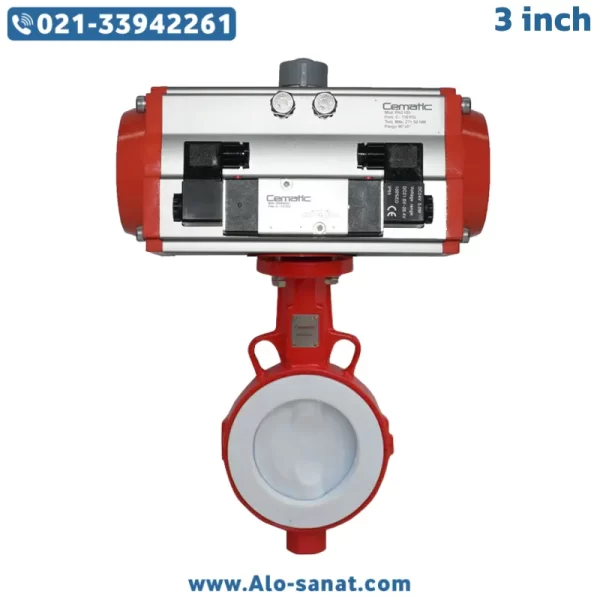

شیر پروانهای PTFE تفلنی موتوردار 3 اینچ پنوماتیک یکی از انواع شیرهای صنعتی مقاوم و دقیق است که در سیستمهای انتقال سیالات خورنده، بخار و شیمیایی بهطور گسترده استفاده میشود. این شیر با ترکیب بدنه مکانیکی مقاوم از جنس چدن یا استیل، پوشش تفلنی در بخشهای در تماس با سیال، و اکچویتور پنوماتیکی قدرتمند، کنترل قابل اطمینان و سریع جریان را تضمین میکند.
پوشش PTFE (تفلون) باعث میشود این شیر در برابر خوردگی، واکنشهای شیمیایی و رسوب مواد مقاوم باشد. از سوی دیگر، اکچویتور پنوماتیک با استفاده از نیروی هوای فشرده، باز و بسته شدن دیسک پروانهای را در زمان کوتاه انجام میدهد. این ترکیب، شیر را برای محیطهای صنعتی حساس و خطوط خودکار کنترل جریان به گزینهای ایدهآل تبدیل کرده است.
سایز 3 اینچ (DN80) این مدل، تناسب مناسبی برای خطوط با دبی متوسط تا بالا دارد و در صنایع شیمیایی، غذایی، پتروشیمی، تصفیهخانهها، سیستمهای بخار و تاسیسات صنعتی استفاده گسترده دارد.
شیر پروانهای چیست و چگونه کار میکند؟
شیر پروانهای (Butterfly Valve) یکی از سادهترین و درعینحال پرکاربردترین انواع شیرهای صنعتی است که با چرخش دیسک مرکزی، جریان سیال را باز، بسته یا تنظیم میکند. محور این دیسک در مرکز مسیر عبور سیال قرار دارد و با چرخش ۹۰ درجه، مسیر کاملاً باز یا بسته میشود.
در حالت باز، دیسک موازی جریان است و مقاومت کمی ایجاد میکند، درحالیکه در حالت بسته، دیسک عمود بر مسیر قرار گرفته و عبور سیال را قطع میکند.
در مدلهای پنوماتیکی، عمل باز و بسته شدن شیر با فشار هوای فشرده انجام میشود. اکچویتور پنوماتیکی (Pneumatic Actuator) انرژی هوای فشرده را به حرکت چرخشی تبدیل کرده و محور شیر را میچرخاند. این عملکرد باعث سرعت بالا، کنترل دقیق و قابلیت اطمینان بیشتر در فرآیندهای خودکار صنعتی میشود.
معرفی شیر پروانهای PTFE تفلنی موتوردار 3 اینچ پنوماتیک
شیر پروانهای PTFE تفلنی موتوردار 3 اینچ پنوماتیک از نوع ویفری (Wafer Type) یا لاگی (Lug Type) است و با بدنه مقاوم و پوشش تفلنی داخلی طراحی شده است. پوشش PTFE از تماس مستقیم سیال با فلز جلوگیری کرده و مقاومت شیمیایی بسیار بالایی در برابر اسیدها، بازها و مواد خورنده فراهم میکند.
اکچویتور پنوماتیکی نصبشده روی این شیر، وظیفه چرخاندن محور اصلی را دارد و بسته به نوع طراحی، میتواند دوحالته (Double Acting) یا فنر برگشتدار (Spring Return) باشد. مدل دوحالته در هر دو جهت از فشار هوا استفاده میکند، درحالیکه مدل فنر برگشتدار در زمان قطع فشار هوا، بهصورت خودکار به وضعیت ایمن بازمیگردد.
در این مدل، شیر و اکچویتور بهصورت کوپلشده و آماده نصب عرضه میشوند، که این امر باعث کاهش زمان نصب و حذف نیاز به تنظیم دستی بین عملگر و شیر میگردد. استاندارد نصب ISO5211 در پایه اتصال اکچویتور باعث میشود بتوان از عملگرهای برندهای مختلف با گشتاور مشابه (مثل NOG075 یا NOG090) استفاده کرد.
مزایای استفاده از شیر پروانهای تفلنی پنوماتیک
۱. مقاومت بالا در برابر مواد شیمیایی و خورندهها: لایه PTFE در برابر اسیدها، بازها و حلالها کاملاً پایدار است.
۲. واکنش سریع: اکچویتور پنوماتیکی با فشار هوای ۵ تا ۸ بار، در کمتر از ۲ ثانیه شیر را باز یا بسته میکند.
۳. ایمنی بالا: مدل فنر برگشتدار در صورت قطع هوا، مسیر جریان را بهصورت خودکار به حالت ایمن برمیگرداند.
۴. طول عمر بالا: دیسک استیل ضدزنگ و آببند تفلنی در برابر سایش و دمای بالا مقاوماند.
۵. نصب آسان: ساختار سبک و اتصال ویفری باعث سهولت نصب بین فلنجها میشود.
۶. سازگاری با سیستمهای اتوماسیون صنعتی: قابلیت اتصال به شیر برقی، سوئیچ موقعیت و کنترلرهای PLC.
جزئیات فنی شیر پروانهای PTFE تفلنی موتوردار 3 اینچ پنوماتیک
نوع شیر: پروانهای (Butterfly Valve)
نوع عملگر: اکچویتور پنوماتیک (Pneumatic Actuator)
سایز: 3 اینچ (DN80)
جنس بدنه: چدن داکتیل (Ductile Iron) یا استیل ضدزنگ (SS316)
جنس دیسک (Disc): استیل ضدزنگ یا کرومپوش
جنس نشیمنگاه (Seat): PTFE (تفلون)
پوشش داخلی: تفلون کامل (Full Lined)
نوع اتصال: ویفری یا لاگی
فشار کاری: تا 16 بار
دمای کاری: از -10 تا +180 درجه سانتیگراد
فشار تغذیه هوا: 5 تا 8 بار
زاویه چرخش: 90 درجه
نوع عملکرد: دوحالته (Double Acting) یا فنر برگشتدار (Spring Return)
گشتاور عملکرد: حدود 75 تا 90 نیوتنمتر
نمایشگر موقعیت: دارد (Position Indicator)
عملکرد دستی اضطراری: دارد (Manual Override)
استاندارد نصب: ISO5211
کاربردها: صنایع شیمیایی، پتروشیمی، دارویی، بخار، HVAC و تصفیهخانهها
نحوه عملکرد اکچویتور پنوماتیک
اکچویتور پنوماتیکی در این شیر با دریافت هوای فشرده، انرژی پنوماتیکی را به گشتاور چرخشی تبدیل میکند. با ورود هوا از یک سمت پیستون، محور خروجی میچرخد و دیسک را از حالت بسته به باز تغییر میدهد. در مدل دوحالته، هوا در دو سمت متناوب وارد و تخلیه میشود تا شیر باز و بسته گردد.
در مدل فنر برگشتدار، فنر داخلی هنگام ورود هوا فشرده میشود و هنگام قطع فشار هوا، دیسک را به وضعیت اولیه بازمیگرداند. این ویژگی در سیستمهایی که ایمنی اهمیت دارد (مانند خطوط بخار یا گازهای خورنده) بسیار حیاتی است.
کاربردهای شیر پروانهای تفلنی موتوردار پنوماتیک
خطوط اسیدی و قلیایی در صنایع شیمیایی
سیستمهای بخار و کندانس
صنایع غذایی و دارویی
تصفیهخانههای آب و فاضلاب
صنایع شوینده و رنگسازی
سیستمهای انتقال سیالات خورنده
کنترل جریان در واحدهای پتروشیمی
این نوع شیر به دلیل مقاومت بالا در برابر خوردگی و عملکرد سریع اکچویتور، در پروژههایی که نیاز به کنترل دقیق، دوام بالا و واکنش سریع دارند، بهطور گسترده استفاده میشود.
ویژگیهای طراحی تفلنی
پوشش تفلنی PTFE تمامی بخشهای در تماس با سیال را میپوشاند. این طراحی علاوه بر جلوگیری از خوردگی، مانع چسبیدن رسوبات به بدنه میشود. سطح صاف داخلی جریان سیال را بهبود میدهد و افت فشار را کاهش میدهد. همچنین تفلون در برابر تغییرات حرارتی پایدار است و در دمای بالا تغییر شکل نمیدهد.
ویژگیهای اکچویتور پنوماتیک
اکچویتور پنوماتیک استفادهشده در این مدل معمولاً بدنهای از آلومینیوم آنودایز دارد که سبک و در برابر خوردگی مقاوم است. از ویژگیهای بارز آن میتوان به موارد زیر اشاره کرد:
۱. طراحی کموزن با گشتاور بالا
۲. حرکت نرم و یکنواخت در باز و بسته شدن
۳. قابلیت نصب تجهیزات جانبی مانند شیر برقی، سوئیچ موقعیت و فیلتر هوا
۴. فشار کاری ۵ تا ۸ بار
۵. قابلیت نصب مستقیم روی شیر با استاندارد ISO5211
۶. گشتاور خروجی متناسب با سایز (برای 3 اینچ معمولاً NOG075)
۷. عملکرد قابلاطمینان در شرایط رطوبتی و صنعتی
نحوه نصب و نگهداری
۱. پیش از نصب، مسیر لوله از هرگونه ذرات جامد پاک شود.
۲. جهت فلش روی بدنه باید مطابق جهت جریان باشد.
۳. هنگام بستن فلنجها از گشتاور بیش از حد پرهیز شود.
۴. در زمان نگهداری، وضعیت اکچویتور و عملکرد فنر یا سوئیچها بررسی گردد.
۵. در صورت وجود نشتی، آببند PTFE باید با نمونه اصلی تعویض شود.
۶. از تماس اکچویتور با حرارت مستقیم یا رطوبت مداوم خودداری شود.
مزایای کلی شیر پروانهای PTFE تفلنی پنوماتیک
واکنش سریع و عملکرد ایمن
مقاومت کامل در برابر مواد شیمیایی
قابلیت اطمینان بالا در محیطهای صنعتی
سازگاری با سیستمهای خودکار
دوام طولانی و هزینه نگهداری پایین
طراحی سبک و نصب آسان
قابلیت کنترل دستی در شرایط اضطراری
بخش پرسش و پاسخ (FAQ)
۱. آیا شیر پروانهای PTFE پنوماتیک برای بخار داغ مناسب است؟
بله، این مدل در دماهای تا ۱۸۰ درجه سانتیگراد عملکرد ایمن و پایدار دارد.
۲. چه اکچویتوری برای سایز ۳ اینچ پیشنهاد میشود؟
مدل NOG075 با گشتاور ۷۵ نیوتنمتر برای این سایز کاملاً مناسب است.
۳. آیا پوشش PTFE با مواد اسیدی واکنش میدهد؟
خیر، تفلون در برابر اغلب مواد شیمیایی و اسیدها کاملاً بیاثر و مقاوم است.
۴. در صورت قطع فشار هوا، وضعیت شیر چگونه خواهد بود؟
در مدل فنر برگشتدار، شیر به حالت اولیه باز یا بسته بازمیگردد تا ایمنی حفظ شود.
۵. آیا میتوان شیر را به سیستم کنترل مرکزی متصل کرد؟
بله، با افزودن سوئیچ موقعیت و شیر برقی، کنترل از طریق PLC بهراحتی امکانپذیر است.
