انگل ولو پلاستیکی چیست و چگونه کار میکند؟
انگل ولو پلاستیکی یا Plastic Angle Valve یکی از انواع شیرهای صنعتی است که برای قطع، وصل یا تنظیم جریان سیالات در مسیرهایی با زاویه 90 درجه بهکار میرود. در این نوع از شیرها، بخشی از ساختار بدنه معمولاً فلزی و بخش هد یا درپوش آن از مواد پلیمری مقاوم ساخته میشود تا علاوه بر کاهش وزن کلی، مقاومت مطلوبی در برابر خوردگی و زنگزدگی فراهم کند. این ترکیب متریالی باعث میشود انگل ولو پلاستیکی برای خطوط هوای فشرده، سیستمهای آب صنعتی، تجهیزات نیمهخورنده و خطوط خنککاری گزینهای ایدهآل باشد.
عملکرد این شیر معمولاً بهصورت on/off یا در برخی مدلها کنترلی است و توسط اکچویتور پنوماتیکی یا دستی عمل میکند. زاویه 90 درجه بین ورودی و خروجی، موجب بهینه شدن مسیر جریان و کاهش افت فشار میشود. همین طراحی باعث محبوبیت بالای این مدل در فضاهای محدود و مدارهایی شده که نیاز به تغییر جهت سریع جریان دارند.

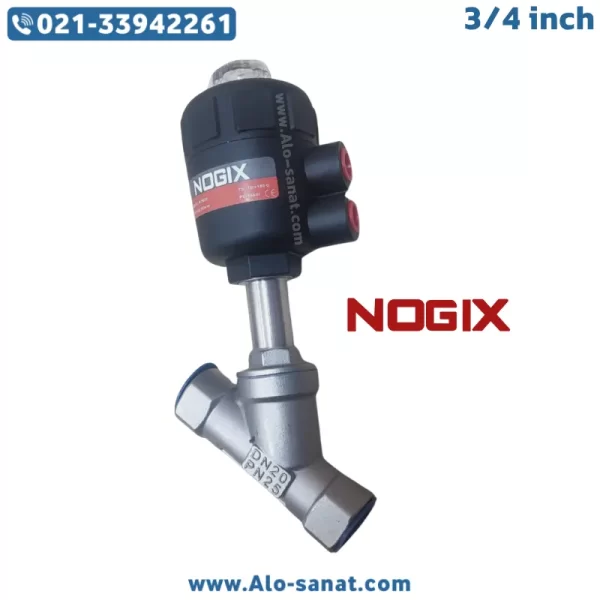

معرفی انگل ولو پلاستیکی نوجیکس سایز 3/4
انگل ولو پلاستیکی نوجیکس (Nogix) سایز 3/4 یکی از محصولات مهندسیشده این برند صنعتی معتبر است که با هدف ایجاد تعادل بین دوام، وزن کم و کارایی بالا طراحی شده است. بدنه اصلی از استیل ضدزنگ 304 یا 316 ساخته میشود تا در برابر فشار و دمای بالا مقاومت کند، در حالیکه بخش بالایی (هد شیر) از پلیآمید (PA) تقویتشده با الیاف شیشه یا پلیپروپیلن مهندسی ساخته میشود. این ترکیب خاص باعث میشود شیر هم سبکتر و هم مقاومتر در برابر ضربه، خوردگی و شرایط محیطی مرطوب باشد.
سایز نامی این شیر DN20 (3/4 اینچ) بوده و برای جریانهای متوسط تا فشار 16 بار طراحی شده است. عملکرد آن معمولاً Normally Closed (NC) است؛ یعنی در حالت عادی بسته بوده و با ورود هوای فشرده باز میشود. این نوع عملکرد برای سیستمهای اتوماسیون صنعتی، خطوط هوا، بخار سبک و حتی مدارهای خنککننده ماشینآلات بسیار مناسب است. برند Nogix با رعایت استانداردهای بینالمللی نظیر ISO و CE، دقت در آببندی، طراحی ساده برای سرویس آسان و سازگاری بالا با انواع اکچویتورهای پنوماتیکی، توانسته است این مدل را در میان مهندسان و تکنسینهای صنعتی محبوب سازد.
مزایای استفاده از انگل ولو پلاستیکی Nogix
استفاده از انگل ولو پلاستیکی نوجیکس سایز 3/4 مزایای متعددی دارد که آن را از سایر مدلها متمایز میسازد. نخستین مزیت آن وزن پایین و مقاومت مکانیکی بالاست؛ ترکیب بدنه استیل و هد پلاستیکی موجب نصب آسان و کاهش فشار وارده بر اتصالات میشود. دومین مزیت، مقاومت بالا در برابر رطوبت، زنگزدگی و رسوب است که آن را برای محیطهای مرطوب و فضاهای باز ایدهآل میسازد.
از سوی دیگر، این شیر نسبت به مدلهای تمام استیل از نظر اقتصادی مقرونبهصرفهتر است، بدون اینکه از عملکرد فنی آن کاسته شود. طراحی زاویهای جریان، باعث عبور یکنواخت سیال و جلوگیری از ایجاد تلاطم یا افت فشار میشود. همچنین استفاده از متریال آببندی از جنس PTFE یا EPDM، مانع از نشتی و افزایش عمر مفید شیر میگردد.
در نهایت، تطابق کامل این مدل با اکچویتورهای پنوماتیک استاندارد ISO، امکان استفاده آن را در خطوط خودکار صنعتی فراهم میکند که به بهینهسازی فرآیندهای تولید و کاهش خطای انسانی کمک مینماید.
جزئیات فنی انگل ولو پلاستیکی نوجیکس سایز 3/4
برند: نوجیکس (Nogix)
مدل: NOGIX-AVP-20
سایز نامی (DN): DN20 (3/4 اینچ)
نوع اتصال: رزوهای (BSP / NPT)
جنس بدنه: استنلس استیل 304 یا 316
جنس هد: پلیآمید تقویتشده (PA-GF30)
نوع عملکرد: Normally Closed (NC) / Normally Open (NO)
فشار کاری مجاز: تا 16 بار
دمای کاری: از -10 تا +150 درجه سانتیگراد
نوع آببندی: PTFE / EPDM
اکچویتور پنوماتیک: با فشار کاری 4 تا 6 بار
زاویه عبور سیال: 90 درجه
کاربردها: سیستمهای بخار سبک، هوای فشرده، آب صنعتی، خطوط خنککاری و تجهیزات اتوماسیون
وزن تقریبی: 0.8 کیلوگرم
استاندارد ساخت: ISO 9001 / CE / RoHS
مدل نصب: افقی یا عمودی
ساختار و اصول عملکرد فنی انگل ولو Nogix
انگل ولو پلاستیکی نوجیکس بر پایه ساختاری سهبخشی طراحی شده است: بدنه استیل برای مقاومت مکانیکی، اکچویتور پلاستیکی برای کنترل عملکرد، و آببندی مقاوم برای جلوگیری از نشتی. در مدلهای پنوماتیکی، سیگنال هوای فشرده با فشار 4 تا 6 بار وارد محفظه اکچویتور شده و پیستون را حرکت میدهد تا مسیر عبور سیال باز یا بسته شود.
این طراحی، زمان واکنش بسیار سریع و عمر کاری بالا را به همراه دارد. طراحی زاویهدار شیر باعث میشود جریان سیال بدون شکست و تلاطم حرکت کند و در نتیجه از فرسایش داخلی جلوگیری شود. در مدلهای دارای هد پلاستیکی، هد از پلیمر صنعتی تقویتشده ساخته شده تا هم وزن کمتر شود و هم از انتقال حرارت بالا جلوگیری گردد، که در خطوط بخار سبک یا آب داغ اهمیت ویژهای دارد.
متریال و ویژگیهای عملکردی
بدنه انگل ولو از استیل ضدزنگ 316 ساخته شده است تا در برابر مواد خورنده و محیطهای صنعتی پایدار باقی بماند. استفاده از پلیآمید تقویتشده در بخش بالایی باعث میشود شیر در عین استحکام، وزن کمی داشته باشد و در برابر ضربه و شوک مکانیکی مقاومت کند.
در قسمت آببندی از PTFE استفاده میشود که مقاومت بسیار بالایی در برابر دما و مواد شیمیایی دارد. این ترکیب باعث میشود انگل ولو Nogix برای سیستمهای شیمیایی ملایم، خطوط هوای فشرده و تجهیزات انتقال مایعات صنعتی گزینهای پایدار باشد.
همچنین ساختار ساده و قابلسرویس آن، تعمیر و نگهداری را تسهیل میکند؛ بهگونهای که در صورت نیاز میتوان آببندی و اکچویتور را بدون باز کردن کامل شیر تعویض نمود.
کاربردهای صنعتی انگل ولو پلاستیکی نوجیکس
این شیر زاویهای در صنایع مختلفی مورد استفاده قرار میگیرد. در صنایع هوای فشرده و سیستمهای پنوماتیک، از آن برای کنترل سریع جریان هوا در ورودی و خروجی عملگرها استفاده میشود. در صنایع غذایی، بهدلیل مقاومت در برابر زنگزدگی و مواد شیمیایی، گزینهای ایمن برای انتقال آب و مایعات تمیز است.
در بخش خنککاری ماشینآلات، از انگل ولو Nogix برای تنظیم دبی مایع خنککننده استفاده میشود. در خطوط بخار سبک و سیستمهای گرمایش صنعتی نیز میتوان از آن برای کنترل جریان استفاده کرد. همچنین در خطوط فرایندی نیمهخورنده در صنایع رنگ، رزین، و پتروشیمیهای سبک نیز کاربرد دارد.
نکات نصب و راهاندازی
پیش از نصب انگل ولو پلاستیکی نوجیکس سایز 3/4، لازم است مسیر لولهکشی از هرگونه ذرات معلق و آلودگی پاک شود. جهت جریان سیال باید مطابق فلش حکشده روی بدنه تنظیم گردد. استفاده از نوار تفلون استاندارد برای اتصالات رزوهای الزامی است تا از نشتی احتمالی جلوگیری شود.
در مدلهای دارای اکچویتور پنوماتیک، هوای ورودی باید خشک و بدون رطوبت باشد تا به دیافراگم یا پیستون داخلی آسیب نرساند. بررسی سالیانه آببندی و سرویس منظم اکچویتور باعث افزایش طول عمر شیر خواهد شد. در هنگام نصب، رعایت فاصله کافی برای دسترسی به اکچویتور در زمان سرویس نیز توصیه میشود.
نگهداری و سرویس دورهای
برای افزایش طول عمر انگل ولو Nogix، باید دورههای سرویس منظمی در نظر گرفت. تمیز کردن سطح خارجی از آلودگیها، بازبینی دورهای اتصالات رزوهای و تعویض بهموقع آببندیها از اقدامات ضروری است. همچنین در مدلهای پنوماتیکی، لازم است فیلتر رطوبتگیر در خط هوای فشرده نصب شود تا از تجمع قطرات آب در اکچویتور جلوگیری گردد.
استفاده از فشار بیش از مقدار مجاز یا نصب در شرایط خارج از محدوده دمایی توصیهشده، میتواند باعث خرابی زودرس شیر شود. رعایت دقیق دستورالعملهای برند نوجیکس در این زمینه تضمینکننده عملکرد پایدار و ایمن شیر در طول سالها بهرهبرداری خواهد بود.
جمعبندی
انگل ولو پلاستیکی نوجیکس سایز 3/4 با طراحی ترکیبی از بدنه استیل و هد پلاستیکی مقاوم، یکی از بهینهترین انتخابها برای کنترل جریان سیالات در محیطهای صنعتی محسوب میشود. برند Nogix با تولید محصولاتی مطابق با استانداردهای بینالمللی، نیاز صنایع به شیرآلات بادوام و اقتصادی را پاسخ داده است.
این شیر بهدلیل وزن کم، نصب آسان، مقاومت بالا در برابر خوردگی و قیمت رقابتی، گزینهای مناسب برای سیستمهای هوای فشرده، بخار سبک، خطوط آب صنعتی و کاربردهای خودکار است.
سوالات متداول (FAQ)
1. آیا انگل ولو پلاستیکی نوجیکس در برابر دمای بالا مقاوم است؟
بله، این مدل با استفاده از بدنه استیل 316 و آببندی PTFE تا دمای 150 درجه سانتیگراد را تحمل میکند.
2. تفاوت مدل پلاستیکی با مدل تمام استیل چیست؟
مدل پلاستیکی سبکتر و اقتصادیتر است، اما در فشارهای بسیار بالا مدل تمام استیل عملکرد بهتری دارد.
3. آیا میتوان این شیر را در خطوط آب خنککننده استفاده کرد؟
بله، این شیر برای سیستمهای خنککاری صنعتی و مدارهای آب چرخشی کاملاً مناسب است.
4. آیا بخش پلاستیکی در برابر UV یا آفتاب مقاوم است؟
بله، هد پلاستیکی از پلیآمید تقویتشده مقاوم در برابر اشعه UV ساخته شده است و در محیطهای باز پایدار میماند.
5. آیا اکچویتور شیر قابل تعویض است؟
بله، اکچویتور پنوماتیک در مدلهای نوجیکس قابل جداسازی و تعویض است و بهصورت جداگانه نیز عرضه میشود.
