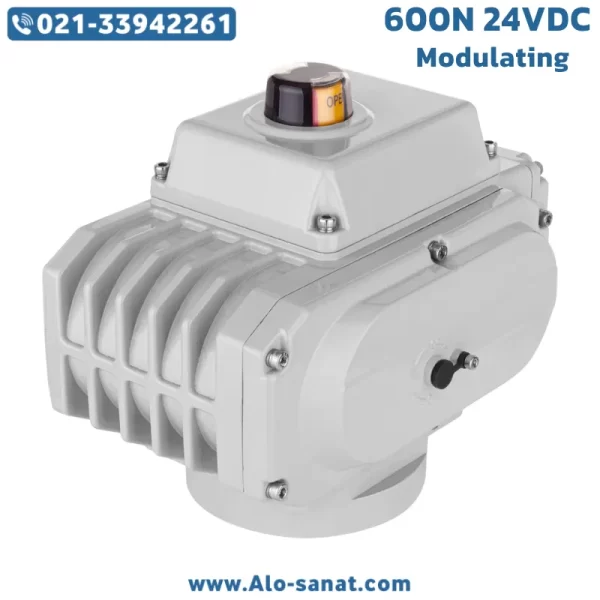

اکچویتور برقی 600 نیوتن تدریجی 24VDC یکی از عملگرهای برقی صنعتی نسل جدید است که با طراحی دقیق مهندسی و عملکرد تدریجی (Modulating) برای کنترل نرم و پیوسته موقعیت شیر طراحی شده است. این موتور برقی با تغذیه 24 ولت DC، گشتاور خروجی 600 نیوتنمتر را فراهم میکند و امکان باز و بسته کردن تدریجی شیر را متناسب با سیگنال ورودی 4–20 میلیآمپر یا 0–10 ولت مهیا میسازد. اکچویتور برقی 600 نیوتن تدریجی 24VDC انتخابی ایدهآل برای سیستمهایی است که نیاز به کنترل دقیق جریان، فشار، یا سطح سیال دارند و در عین حال باید از ایمنی، دوام و دقت بالایی برخوردار باشند.
این عملگر برقی شیر بهطور گسترده در صنایع نفت، گاز، بخار، آب، فاضلاب، نیروگاهها و سیستمهای HVAC مورد استفاده قرار میگیرد. بدنه آلومینیومی مقاوم با پوشش ضد خوردگی، گیربکس خودقفل (Self-locking Worm Gear)، مکانیزم دستی اضطراری و کلاس حفاظتی IP67، از جمله ویژگیهایی هستند که باعث افزایش طول عمر و قابلیت اطمینان آن در شرایط سخت محیطی میشود.
معرفی اکچویتور برقی 600 نیوتن تدریجی 24VDC
اکچویتور برقی 600 نیوتن تدریجی 24VDC از نوع عملگرهای الکتریکی با تغذیه DC است که وظیفه تبدیل انرژی الکتریکی به حرکت چرخشی مکانیکی را بر عهده دارد. این حرکت با گشتاور بالا موجب باز و بسته شدن تدریجی شیرهای صنعتی میشود. عملکرد تدریجی (Modulating) در این مدل به معنای کنترل موقعیت شیر در زاویهای متناسب با سیگنال ورودی کنترلی است، بهطوریکه اپراتور یا کنترلر مرکزی میتواند دبی یا فشار را با دقت بالا تنظیم کند.
برخلاف اکچویتورهای On/Off که تنها دو وضعیت باز و بسته دارند، اکچویتور برقی 600 نیوتن تدریجی 24VDC قابلیت کنترل پیوسته دارد. این قابلیت به کمک سیگنالهای استاندارد صنعتی 4–20mA یا 0–10V انجام میشود. این امر باعث سازگاری کامل آن با کنترلرهای PLC و DCS میگردد.
در این دستگاه، گیربکس کرمچرخدندهای وظیفه انتقال گشتاور موتور به محور خروجی را دارد و به دلیل خاصیت خودقفل بودن، در زمان قطع برق، موقعیت شیر بدون تغییر باقی میماند. بدنه دستگاه از آلومینیوم ریختهگریشده با پوشش الکترواستاتیک ساخته شده است که مقاومت بالایی در برابر رطوبت، خوردگی و گردوغبار ایجاد میکند. طراحی آن طبق استاندارد ISO 5211 انجام شده تا نصب مستقیم بر روی انواع شیرها بدون نیاز به براکت اضافی ممکن باشد.
این عملگر برقی شیر دارای نشانگر موقعیت (Position Indicator) واضح و مکانیزم دستی (Manual Override) برای استفاده در شرایط اضطراری است. از دیگر ویژگیهای آن میتوان به عملکرد بیصدا، مصرف انرژی پایین و پایداری بالا در کارکرد طولانیمدت اشاره کرد.
مزایا استفاده از اکچویتور برقی 600 نیوتن تدریجی 24VDC
۱. کنترل دقیق موقعیت شیر: عملکرد تدریجی با ورودی سیگنال 4–20mA امکان تنظیم نرم زاویه باز و بسته را فراهم میکند.
۲. گشتاور بالا: 600 نیوتنمتر برای شیرهای بزرگ صنعتی مناسب است.
۳. ایمنی بالا در تغذیه: ولتاژ پایین 24VDC خطر برقگرفتگی را کاهش میدهد و سازگاری با تابلوهای کنترل را افزایش میدهد.
۴. گیربکس خودقفل: در صورت قطع برق، موقعیت فعلی شیر ثابت میماند.
۵. طراحی صنعتی مقاوم: بدنه آلومینیومی با پوشش ضد زنگ و ضد خوردگی، مناسب محیطهای مرطوب یا آلوده.
۶. کلاس حفاظتی IP67: محافظت کامل در برابر گردوغبار و پاشش آب.
۷. نصب آسان: سازگاری با استاندارد ISO 5211 برای اتصال مستقیم به شیر.
۸. قابلیت عملکرد دستی: مجهز به هندویل برای تنظیم در مواقع اضطراری یا تعمیرات.
۹. پشتیبانی از سیستمهای کنترل PLC و DCS: قابلیت دریافت و ارسال سیگنالهای کنترلی استاندارد.
۱۰. طول عمر بالا و نگهداری آسان: گیربکس با روانکاری دائمی و موتور با سیستم حفاظت حرارتی.
جزئیات فنی اکچویتور برقی 600 نیوتن تدریجی 24VDC
برند: الکترومک (ElectroMech) / ElectroMech
مدل: EM-600G
گشتاور خروجی: 600 N·m
ولتاژ تغذیه: 24VDC ±10%
نوع عملکرد: تدریجی (Modulating)
سیگنال ورودی کنترلی: 4–20mA یا 0–10V
خروجی بازخورد موقعیت: 4–20mA
کلاس حفاظتی: IP67
دمای کاری: -20°C تا +70°C
گیربکس: کرمچرخدندهای (Self-locking Worm Gear)
زمان چرخش 90 درجه: 15 تا 35 ثانیه (بسته به بار)
نشانگر موقعیت: نشانگر مکانیکی مقاوم در برابر ضربه و نور UV
مواد بدنه: آلومینیوم با پوشش الکترواستاتیک اپوکسی
استاندارد نصب: ISO 5211 F10/F12
وزن تقریبی: 10 تا 12 کیلوگرم
مکانیزم دستی: هندویل برای عملکرد در شرایط اضطراری
محافظ حرارتی موتور: سیستم قطع خودکار در دمای بالا یا اضافهبار
کاربردها: کنترل شیرهای توپی، پروانهای، دروازهای، سیستمهای تهویه، خطوط بخار، آب و گاز، پالایشگاهها، نیروگاهها و صنایع فرآیندی.
کاربردهای صنعتی اکچویتور برقی 600 نیوتن تدریجی 24VDC
این مدل در طیف گستردهای از صنایع استفاده میشود. در واحدهای پتروشیمی و پالایشگاهی برای کنترل دقیق جریان گاز، مایع یا بخار در خطوط فرآیندی به کار میرود. در صنایع آب و فاضلاب، اکچویتور برقی 600 نیوتن تدریجی 24VDC جهت تنظیم دبی ورودی و خروجی مخازن و خطوط انتقال کاربرد دارد. در سیستمهای HVAC، وظیفه تنظیم شیرهای توزیع هوا و کنترل دما را برعهده دارد.
در صنایع غذایی، دارویی و نیروگاهی، این عملگر به دلیل کنترل نرم و دقیق، از نوسانات جریان جلوگیری کرده و فرآیند را پایدار میسازد. در نیروگاههای بخار یا حرارتی نیز بهعنوان بخشی از سیستم کنترل ایمنی شیرها مورد استفاده قرار میگیرد.
استفاده از این اکچویتور علاوه بر دقت عملکرد، باعث کاهش هزینههای نگهداری و افزایش بهرهوری انرژی میشود، زیرا موتور تنها در زمان تغییر موقعیت فعال میگردد و در موقعیت ثابت انرژی مصرف نمیکند.
نکات مهم در انتخاب و نصب
۱. بررسی گشتاور مورد نیاز شیر: اطمینان حاصل شود که گشتاور شیر کمتر از 600 نیوتنمتر است تا دستگاه در محدوده ایمن عمل کند.
۲. انتخاب نوع سیگنال مناسب: سیستم کنترلی شما باید از سیگنالهای 4–20mA یا 0–10V پشتیبانی کند.
۳. تغذیه ایمن 24VDC: از منبع تغذیه پایدار و ایزوله استفاده شود تا نویز الکتریکی در سیگنال کنترل کاهش یابد.
۴. نصب بر اساس استاندارد ISO 5211: تراز بودن محور عملگر با محور شیر برای جلوگیری از فشار اضافی ضروری است.
۵. محافظت محیطی: در محیطهای مرطوب از گلند ضدآب و کابلهای عایقدار استفاده شود.
۶. کالیبراسیون اولیه: قبل از بهرهبرداری، محدوده باز و بسته کامل تنظیم گردد.
۷. بازدید دورهای: اتصالات، روغنکاری گیربکس و عملکرد نشانگر موقعیت باید هر 6 ماه بررسی شود.
جمعبندی
اکچویتور برقی 600 نیوتن تدریجی 24VDC یک تجهیز حرفهای برای کنترل دقیق موقعیت شیرهای صنعتی است. این عملگر برقی شیر با گشتاور بالا، تغذیه ایمن 24VDC، بدنه مقاوم آلومینیومی و گیربکس خودقفل، عملکردی پایدار و دقیق در سیستمهای کنترل فرآیندی ارائه میدهد. طراحی فشرده و سازگار با استاندارد ISO 5211 نصب آن را ساده کرده و سیگنال تدریجی 4–20mA کنترل دقیق و بینقصی را تضمین میکند.
این محصول برای تکنسینها و مهندسانی که در حوزههای نفت و گاز، بخار، آب، تهویه و خطوط فرآیندی فعالیت دارند، انتخابی مطمئن و مقرونبهصرفه است. دوام بالا، ایمنی در عملکرد و قابلیت اتصال به سیستمهای PLC و DCS، از اکچویتور برقی 600 نیوتن تدریجی 24VDC یک گزینه ممتاز در اتوماسیون صنعتی ساخته است.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا اکچویتور برقی 600 نیوتن تدریجی 24VDC قابلیت نصب روی هر نوع شیر صنعتی را دارد؟
پاسخ: بله، بهشرط سازگاری ابعاد اتصال با استاندارد ISO 5211 و گشتاور مورد نیاز شیر.
سؤال ۲: آیا این مدل میتواند بهصورت دستی کنترل شود؟
پاسخ: بله، دارای مکانیزم هندویل دستی برای تنظیم در زمان قطع برق یا خرابی سیگنال کنترلی است.
سؤال ۳: چه نوع سیگنال کنترلی برای عملکرد تدریجی مورد نیاز است؟
پاسخ: سیگنال استاندارد صنعتی 4–20mA یا 0–10V برای کنترل موقعیت مورد استفاده قرار میگیرد.
سؤال ۴: آیا بدنه دستگاه ضد آب است؟
پاسخ: بله، کلاس حفاظتی IP67 نشاندهنده مقاومت در برابر نفوذ آب و گردوغبار است.
سؤال ۵: آیا میتوان از این اکچویتور در محیطهای با دمای بالا استفاده کرد؟
پاسخ: بله، در محدوده دمایی -20 تا +70 درجه سانتیگراد قابل استفاده است، اما در دماهای بالاتر توصیه میشود از عایق حرارتی استفاده شود.
