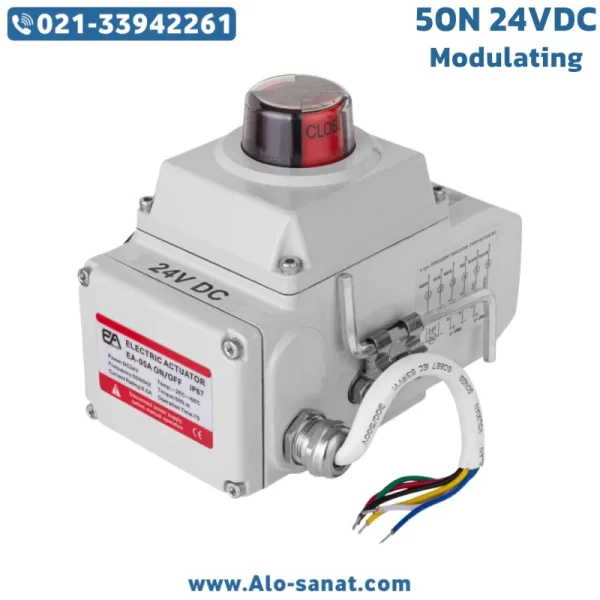

اکچویتور برقی 50 نیوتن تدریجی 24VDC یکی از دقیقترین و کارآمدترین عملگرهای موتوری مورد استفاده در سیستمهای کنترل هوشمند صنعتی و ساختمانی است. این مدل از اکچویتورهای برقی برای کنترل موقعیت شیرهای توپی، پروانهای یا سهراهه طراحی شده و قابلیت تنظیم زاویه باز و بسته شدن ولو را با دقت بسیار بالا فراهم میکند. برخلاف اکچویتورهای ON/OFF که تنها دو وضعیت باز و بسته دارند، اکچویتور تدریجی یا Modulating میتواند متناسب با سیگنال ورودی (مثلاً 4-20mA یا 0-10V) موقعیت شیر را بهصورت تدریجی و پیوسته تنظیم کند.
اکچویتور برقی 50 نیوتن 24VDC با ولتاژ کاری پایین، عملکردی ایمن و دقیق را ارائه میدهد و به دلیل گشتاور مناسب خود برای کنترل شیرهای کوچک و متوسط در سیستمهای HVAC، تهویه، کنترل بخار، خطوط هوای فشرده و سیستمهای فرآیندی سبک مورد استفاده قرار میگیرد. این عملگر با طراحی فشرده، مصرف انرژی پایین، و دقت بالا در موقعیتیابی، انتخابی ایدهآل برای محیطهایی است که نیاز به کنترل مداوم و دقیق دارند.
معرفی اکچویتور برقی 50 نیوتن تدریجی 24VDC
اکچویتور برقی 50 نیوتن تدریجی 24VDC نوعی عملگر موتوری است که در سیستمهای اتوماسیون صنعتی و ساختمانی برای تنظیم جریان سیال استفاده میشود. این اکچویتور با دریافت سیگنال کنترلی از نوع جریان 4-20mA یا ولتاژ 0-10V، موقعیت شیر را بهصورت دقیق و متناسب با مقدار سیگنال تغییر میدهد.
در این مدل، ولتاژ تغذیه 24VDC ایمنی بالایی را فراهم کرده و خطرات ناشی از برقگرفتگی یا نویز الکتریکی را کاهش میدهد. همچنین این دستگاه با گشتاور 50 نیوتنمتر، برای کنترل ولوهای سبک در سیستمهایی با فشار کاری پایین تا متوسط مناسب است. یکی از ویژگیهای مهم اکچویتور تدریجی، توانایی آن در تنظیم پیوسته موقعیت ولو برای حفظ فشار، دما یا جریان در مقادیر ثابت از پیش تعیینشده است.
بدنه این اکچویتور از آلومینیوم سبک و مقاوم ساخته شده است که علاوه بر استحکام بالا، در برابر خوردگی و شرایط محیطی مقاوم میباشد. سیستم حرکتی آن شامل موتور DC دقیق، گیربکس کرمدندهای خودقفلشونده و مدار الکترونیکی کنترلی با قابلیت تنظیم نقطه صفر (Zero Point) و محدوده سیگنال ورودی است.
این ویژگیها باعث میشود اکچویتور برقی 50 نیوتن تدریجی 24VDC در کاربردهایی مانند کنترل دبی سیال، تنظیم دمای هوای ورودی در سیستمهای تهویه، یا تنظیم سطح مایع در تانکها، عملکردی دقیق، نرم و قابل اعتماد داشته باشد.
مزایا استفاده از اکچویتور برقی 50 نیوتن تدریجی 24VDC
اکچویتور برقی 50 نیوتن تدریجی 24VDC نسبت به مدلهای ON/OFF مزایای فنی و عملکردی قابلتوجهی دارد که در سیستمهای مدرن اتوماسیون نقش حیاتی ایفا میکند:
کنترل پیوسته و دقیق: این اکچویتور قادر است موقعیت شیر را با دقت بالا بر اساس سیگنال کنترلی تنظیم کند و در نتیجه جریان سیال یا دما را بهصورت مداوم در نقطه دلخواه نگه دارد.
افزایش بازدهی سیستم: در سیستمهای HVAC یا فرآیندی، کنترل تدریجی باعث مصرف بهینه انرژی و کاهش نوسانهای شدید در فشار یا دما میشود.
کاهش استهلاک شیر: عملکرد نرم و بدون شوک حرکتی باعث افزایش طول عمر شیر و اجزای مکانیکی متصل به آن میشود.
ایمنی و سازگاری بالا: با تغذیه 24 ولت DC، این عملگر ایمنی بیشتری در محیطهای صنعتی و حساس ایجاد میکند.
امکان یکپارچهسازی با سیستمهای هوشمند: بهراحتی به کنترلرهای هوشمند، PLCها و سیستمهای BMS (مدیریت ساختمان) متصل میشود.
جزئیات فنی اکچویتور برقی 50 نیوتن تدریجی 24VDC
ولتاژ تغذیه: 24VDC
گشتاور خروجی: 50 نیوتنمتر
نوع عملکرد: تدریجی (Modulating)
سیگنال ورودی کنترلی: 4-20mA یا 0-10VDC
زاویه حرکت: 0 تا 90 درجه
زمان چرخش کامل: حدود 15 تا 30 ثانیه (بسته به نوع ولو و بار)
درجه حفاظت بدنه: IP65 (مقاوم در برابر گردوغبار و پاشش آب)
جنس بدنه: آلومینیوم آلیاژی سبک با پوشش ضدخوردگی
نوع گیربکس: کرمدندهای خودقفلشونده با راندمان بالا
سیستم قطع خودکار: Limit Switch در موقعیت باز و بسته
دمای کاری: از -10 تا +60 درجه سانتیگراد
نحوه نصب: استاندارد ISO 5211 برای اتصال مستقیم به شیر
نمایشگر موقعیت: نشانگر مکانیکی وضعیت ولو
محافظ حرارتی موتور: دارد (برای جلوگیری از داغ شدن بیش از حد)
کاربردها: سیستمهای HVAC، تهویه، کنترل سیال در فرآیندهای شیمیایی و تجهیزات بخار سبک
نحوه عملکرد اکچویتور برقی 50 نیوتن تدریجی 24VDC
این عملگر بر اساس سیگنال کنترلی ورودی از کنترلر یا PLC عمل میکند. وقتی سیگنال بین 4 تا 20 میلیآمپر تغییر میکند، اکچویتور به نسبت مقدار سیگنال، موقعیت محور خروجی را تنظیم میکند. برای مثال، اگر سیگنال 12mA باشد، محور خروجی در موقعیت 50 درصد کورس چرخش قرار میگیرد.
مدار داخلی اکچویتور دارای سیستم فیدبک موقعیت است که وضعیت فعلی محور را اندازهگیری کرده و با مقدار هدف مقایسه میکند. این مقایسه باعث حرکت دقیق موتور تا زمانی میشود که موقعیت محور به مقدار مطلوب برسد. در نتیجه، دقت موقعیتدهی بالا و پایداری جریان سیال تضمین میشود.
گیربکس داخلی با خاصیت خودقفلشوندگی مانع از تغییر وضعیت شیر در هنگام قطع برق میشود. این ویژگی بهویژه در سیستمهایی با اهمیت بالا، مانند خطوط کنترل دما یا فشار، ضروری است.
کاربردهای اکچویتور برقی 50 نیوتن تدریجی 24VDC
اکچویتور برقی تدریجی 50 نیوتن به دلیل ابعاد کوچک، عملکرد نرم و دقت بالا، در کاربردهای زیر بسیار متداول است:
سیستمهای تهویه مطبوع (HVAC): کنترل دقیق دبی هوای ورودی یا خروجی در دمپرها و ولوهای هوای تازه.
تجهیزات بخار و آب گرم: تنظیم تدریجی جریان برای کنترل دمای خروجی.
صنایع غذایی و دارویی: تنظیم میزان تزریق سیال یا بخار در فرآیندهای حساس.
سیستمهای مدیریت هوشمند ساختمان (BMS): کنترل تدریجی ولوها بر اساس تغییرات دمای محیط.
کاربردهای تحقیقاتی و آزمایشگاهی: کنترل دقیق جریان گازها یا مایعات در خطوط آزمایش.
مزایای فنی طراحی اکچویتور تدریجی
اکچویتور برقی 50 نیوتن تدریجی 24VDC از موتور DC کممصرف با کنترل PWM استفاده میکند که علاوه بر دقت بالا در حرکت، نویز بسیار کمی تولید میکند. گیربکس کرمدندهای آن از جنس فولاد مقاوم به سایش است و خاصیت خودقفلشوندگی دارد. مدار کنترلی داخلی مجهز به میکروکنترلر بوده و سیگنال ورودی را به حرکت خروجی خطی یا چرخشی دقیق تبدیل میکند.
نکات نصب و راهاندازی
پیش از نصب، از تطابق گشتاور اکچویتور با ولو اطمینان حاصل کنید.
هممحوری محور خروجی و محور ولو الزامی است تا از آسیب به گیربکس جلوگیری شود.
اتصالات الکتریکی باید بر اساس دیاگرام فنی روی دستگاه انجام گیرد.
در محیطهای مرطوب یا دارای گردوغبار، از کاور محافظ استفاده شود.
جهت سیگنال ورودی (افزایشی یا کاهشی) در مدار کنترل بهدرستی تنظیم گردد.
نکات نگهداری و سرویس دورهای
هر 6 ماه وضعیت مکانیکی و الکتریکی دستگاه بازبینی شود.
از خشک بودن کامل محفظه و تمیزی کانکتورها اطمینان حاصل شود.
گیربکس در بازههای زمانی مشخص گریسکاری گردد.
در صورت مشاهده هرگونه لرزش یا صدای غیرعادی، موتور و محور بررسی شود.
تفاوت اکچویتور تدریجی و ON/OFF
اکچویتور تدریجی (Modulating) با دریافت سیگنال متغیر، موقعیت ولو را بهصورت پیوسته تغییر میدهد، در حالی که مدل ON/OFF تنها بین دو حالت کامل باز یا کامل بسته عمل میکند. در نتیجه، اکچویتور تدریجی برای کاربردهایی که نیاز به کنترل دقیق جریان یا دما دارند بسیار مناسبتر است.
نکات ایمنی در استفاده
در هنگام نصب و سرویس، برق 24 ولت DC حتماً قطع باشد.
از اتصال اشتباه ترمینالهای ورودی سیگنال خودداری شود.
در محیطهای با بخار یا گاز قابل اشتعال، از مدل ضدانفجار استفاده گردد.
هیچگاه بدنه دستگاه را در حین عملکرد باز نکنید.
پرسش و پاسخ (FAQ)
1. آیا اکچویتور برقی 50 نیوتن تدریجی 24VDC قابلیت دریافت هر دو نوع سیگنال 4-20mA و 0-10V را دارد؟
بله، این مدل بهصورت پیشفرض از هر دو نوع سیگنال پشتیبانی میکند و نوع سیگنال از طریق جامپر یا دیپسوئیچ داخلی انتخاب میشود.
2. آیا امکان کنترل از طریق PLC وجود دارد؟
بله، این اکچویتور مستقیماً به خروجی آنالوگ PLC متصل شده و موقعیت ولو را بر اساس سیگنال تنظیم میکند.
3. آیا این مدل برای ولوهای سایز بزرگ هم مناسب است؟
بهدلیل گشتاور 50 نیوتنمتر، تنها برای ولوهای کوچک و متوسط با فشار کاری پایین مناسب است.
4. آیا در صورت قطع برق، موقعیت شیر حفظ میشود؟
بله، بهدلیل وجود گیربکس خودقفلشونده، موقعیت ولو در همان وضعیت باقی میماند.
5. آیا امکان نصب در محیطهای بیرونی وجود دارد؟
در صورتی که از کاور ضدآب استفاده شود، بله. درجه حفاظت IP65 آن برای استفاده در محیطهای نیمهمرطوب نیز کافی است.
