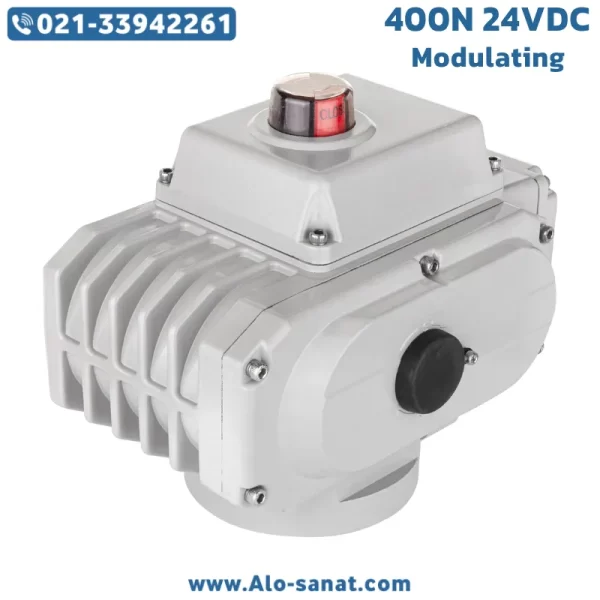

اکچویتور برقی 400 نیوتن تدریجی 24VDC یکی از پیشرفتهترین عملگرهای برقی شیر است که برای کاربردهای صنعتی با نیاز به گشتاور بالا و کنترل موقعیت دقیق طراحی شده است. این تجهیز با بهرهگیری از تغذیه 24 ولت DC و فناوری کنترل تدریجی، امکان تنظیم نرم و دقیق زاویه شیر را فراهم میکند. موتور برقی شیر با گشتاور 400 نیوتن متر، گزینهای ایدهآل برای کنترل جریان سیالات در خطوط فرآیندی، سیستمهای بخار، آب، گاز و تهویه صنعتی است. طراحی مقاوم و مهندسیشده اکچویتور برقی 400 نیوتن تدریجی 24VDC باعث شده تا علاوه بر عمر کاری طولانی، عملکردی بیصدا و قابل اطمینان داشته باشد. این عملگر برقی برای تکنسینها و خریداران صنعتی که به دنبال کنترل پایدار و دقیق در خطوط اتوماسیون هستند، یکی از انتخابهای حرفهای محسوب میشود.
معرفی اکچویتور برقی 400 نیوتن تدریجی 24VDC
اکچویتور برقی 400 نیوتن تدریجی 24VDC از خانواده عملگرهای برقی شیر (Electric Valve Actuator) است که انرژی الکتریکی را به گشتاور مکانیکی تبدیل میکند. این گشتاور برای چرخاندن شیرهای صنعتی از نوع توپی (Ball Valve)، پروانهای (Butterfly Valve) یا دروازهای (Gate Valve) استفاده میشود. عملکرد تدریجی (Modulating) در این محصول به معنای قابلیت کنترل موقعیت شیر در درصدهای مختلف باز و بسته است، که این ویژگی برای سیستمهایی که نیاز به کنترل جریان، فشار یا سطح دارند بسیار حیاتی است.
عملکرد تدریجی اکچویتور برقی 400 نیوتن تدریجی 24VDC معمولاً با سیگنالهای استاندارد صنعتی نظیر 4-20 میلیآمپر یا 0-10 ولت انجام میشود. در نتیجه، تکنسینها میتوانند از طریق کنترلرهای PLC یا DCS موقعیت شیر را بهصورت دقیق تنظیم نمایند. تغذیه 24 ولت DC این محصول باعث ایمنی بیشتر در سیستمهای کنترل و کاهش خطرات الکتریکی میشود. طراحی گیربکس داخلی از نوع کرمچرخدنده (Worm Gear) با مکانیزم خودقفل، تضمین میکند که در صورت قطع برق، موقعیت شیر بدون تغییر باقی بماند. همچنین این اکچویتور برقی شیر با داشتن بدنه آلومینیومی مقاوم و آببندی مناسب، برای محیطهای صنعتی با گردوغبار یا رطوبت بالا کاملاً قابل اعتماد است.
به دلیل گشتاور بالا (400 نیوتن متر)، این عملگر برقی قادر است شیرهایی با سایز بزرگتر را نیز بهراحتی کنترل کند. ازاینرو در صنایع فرآیندی، پالایشگاهها، پتروشیمیها، نیروگاهها و کارخانههای آب و فاضلاب بهطور گسترده مورد استفاده قرار میگیرد. ترکیب طراحی دقیق مکانیکی و مدارات الکترونیکی کنترل موقعیت باعث شده تا اکچویتور برقی 400 نیوتن تدریجی 24VDC یکی از پرکاربردترین تجهیزات کنترل اتوماسیون صنعتی محسوب شود.
مزایا استفاده از اکچویتور برقی 400 نیوتن تدریجی 24VDC
استفاده از اکچویتور برقی 400 نیوتن تدریجی 24VDC مزایای فنی و عملکردی متعددی برای کاربران صنعتی به همراه دارد.
کنترل دقیق و نرم حرکت: عملکرد تدریجی این موتور برقی شیر موجب میشود زاویه باز و بسته شدن شیر بهصورت پیوسته تنظیم گردد، که کنترل جریان و فشار سیال را بهبود میدهد.
گشتاور بالا: توان 400 نیوتن متر بهخوبی نیاز شیرهای متوسط تا بزرگ را برطرف میسازد و مانع از گیرکردن در اثر فشار خط یا افزایش اصطکاک میشود.
تغذیه ایمن 24VDC: ولتاژ پایین خطرات الکتریکی را کاهش میدهد و با استانداردهای کنترل صنعتی سازگار است.
قابلیت خودقفل در زمان قطع برق: به لطف مکانیزم Worm Gear، موقعیت شیر در صورت قطع برق ثابت باقی میماند.
دوام بالا و طراحی صنعتی: بدنه آلومینیومی با پوشش مقاوم در برابر خوردگی، مناسب محیطهای صنعتی با گردوغبار، رطوبت و ارتعاش است.
نصب آسان: طراحی مطابق استاندارد ISO 5211 نصب مستقیم بر روی شیر را ممکن میکند و نیاز به براکت اضافی را کاهش میدهد.
سازگاری با سیستمهای اتوماسیون: قابلیت اتصال به PLC یا کنترلر مرکزی با سیگنالهای 4-20mA یا 0-10V، این عملگر را به یک جزء کلیدی در اتوماسیون فرآیند تبدیل میکند.
در نتیجه، اکچویتور برقی 400 نیوتن تدریجی 24VDC انتخابی مطمئن برای کاربردهایی است که دقت، ایمنی و دوام در آنها اهمیت بالایی دارد.
جزئیات فنی اکچویتور برقی 400 نیوتن تدریجی 24VDC
برند: الکترومک (ElectroMech)
مدل: EM-400G
گشتاور خروجی: 400 نیوتنمتر (N·m)
ولتاژ تغذیه: 24VDC ±10%
نوع عملکرد: تدریجی (Modulating) – امکان عملکرد On/Off در نسخه ترکیبی
سیگنال کنترل: 4–20mA یا 0–10V
کلاس حفاظتی: IP67 ضد رطوبت و گردوغبار
دمای کاری: از -20°C تا +70°C
گیربکس: نوع کرمچرخدنده با عملکرد خودقفل
زمان گردش (90°): بین 15 تا 30 ثانیه بسته به بار
مواد بدنه: آلومینیوم ریختهگری با پوشش اپوکسی ضد خوردگی
نشانگر موقعیت: نمایشگر مکانیکی باز/بسته و خروجی بازخورد الکتریکی 4-20mA
نوع نصب: بر اساس استاندارد ISO5211 F07/F10
محافظ حرارتی: قطعکن داخلی برای دمای بالا یا اضافهجریان
مکانیزم دستی: دارای هندویل جهت کار در زمان قطع برق
کاربردها: خطوط بخار، آب، گاز، سیستمهای HVAC، پتروشیمی و کنترل فرآیندی
وزن: حدود 9 کیلوگرم
نکته ایمنی: در نصب، از رلههای حفاظتی و فیوز مناسب جهت جلوگیری از شوک الکتریکی استفاده شود.
کاربردهای صنعتی
اکچویتور برقی 400 نیوتن تدریجی 24VDC در محیطهای صنعتی گوناگون بهکار میرود. در واحدهای پتروشیمی، کنترل دقیق جریان گاز و مایعات نیازمند عملگری با دقت بالا است؛ این اکچویتور با سیگنال تدریجی امکان کنترل پیوسته دبی را فراهم میکند. در نیروگاهها، از این تجهیز برای تنظیم شیرهای بخار و تغذیه آب دیگها استفاده میشود. در صنایع تهویه مطبوع (HVAC)، برای کنترل شیرهای تنظیم دما در چیلرها و برجهای خنککننده مورد استفاده قرار میگیرد. در سیستمهای تصفیه آب، کنترل سطح و جریان ورودی به مخازن بهوسیله این اکچویتور انجام میشود. حتی در خطوط بستهبندی و فرآیندهای دارویی، این عملگر برقی شیر نقش کلیدی در پایداری و تکرارپذیری عملیات دارد.
با توجه به گشتاور بالا و تغذیه DC، اکچویتور برقی 400 نیوتن تدریجی 24VDC مناسب فضاهایی است که کنترل ولتاژ پایین الزامی است، مانند سیستمهای کنترل در محیطهای مرطوب یا خطرناک. اتصال آسان به سیستمهای PLC و قابلیت دریافت بازخورد موقعیت باعث شده تا در سیستمهای اتوماسیون پیشرفته بهصورت گسترده مورد استفاده قرار گیرد.
نکات مهم در انتخاب و نصب
محاسبه دقیق گشتاور شیر: پیش از انتخاب عملگر برقی، مقاومت مکانیکی شیر و فشار کاری باید بررسی شود تا گشتاور 400 نیوتن متر پاسخگو باشد.
نوع کنترل: اگر نیاز به تنظیم دقیق جریان یا فشار دارید، نسخه تدریجی را انتخاب کنید؛ برای باز و بسته ساده، نسخه On/Off کافی است.
تغذیه مناسب: بررسی ولتاژ 24VDC در تابلو کنترل و استفاده از منبع تغذیه پایدار اهمیت دارد.
نصب مکانیکی دقیق: تراز بودن محور شیر و اکچویتور طبق استاندارد ISO5211 باید رعایت شود تا از آسیب گیربکس جلوگیری شود.
اتصال الکتریکی ایمن: کابلکشی باید از نوع مقاوم در برابر حرارت و رطوبت باشد و حتماً از ترمینالهای با برچسب واضح استفاده گردد.
کالیبراسیون اولیه: محدوده باز و بسته تنظیم شود، نشانگر موقعیت و بازخورد سیگنال بررسی گردد.
نگهداری دورهای: شامل بررسی دمای موتور، اتصالات برقی، وضعیت روغن گیربکس، عملکرد هندویل دستی و تمیزی بدنه.
جمعبندی
اکچویتور برقی 400 نیوتن تدریجی 24VDC ترکیبی از قدرت مکانیکی، دقت کنترلی و طراحی صنعتی مقاوم است. این عملگر برقی شیر با گشتاور بالا، عملکرد تدریجی و تغذیه ایمن 24 ولت DC، برای تکنسینها و مهندسانی که به دنبال کنترل دقیق و پایدار در خطوط فرآیندی هستند، یک انتخاب ممتاز محسوب میشود. با رعایت اصول نصب و نگهداری، این تجهیز میتواند سالها بدون نیاز به تعمیر اساسی کار کند و نقش حیاتی در افزایش بهرهوری و ایمنی سیستمهای صنعتی ایفا نماید.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا اکچویتور برقی 400 نیوتن تدریجی 24VDC میتواند در فضای باز نصب شود؟
پاسخ: بله، با توجه به کلاس حفاظتی IP67 و بدنه مقاوم در برابر خوردگی، این تجهیز برای نصب در محیطهای بیرونی مناسب است.
سؤال ۲: تفاوت بین نسخه تدریجی و On/Off در این مدل چیست؟
پاسخ: در مدل تدریجی، موقعیت شیر متناسب با سیگنال ورودی (مثلاً 4-20mA) تنظیم میشود، اما در مدل On/Off تنها دو حالت باز و بسته دارد.
سؤال ۳: چه نوع سیگنال کنترلی برای این اکچویتور استفاده میشود؟
پاسخ: سیگنال استاندارد صنعتی 4-20 میلیآمپر یا 0-10 ولت برای کنترل تدریجی موقعیت به کار میرود.
سؤال ۴: آیا امکان استفاده از این اکچویتور در خطوط بخار وجود دارد؟
پاسخ: بله، به شرطی که دمای محیط از محدوده مجاز تجاوز نکند و عایقکاری شیر بهدرستی انجام شود.
سؤال ۵: چه نکاتی برای افزایش طول عمر این عملگر برقی شیر باید رعایت شود؟
پاسخ: استفاده از منبع تغذیه پایدار، نصب دقیق مکانیکی، اجرای برنامه نگهداری دورهای و بازدیدهای منظم از گیربکس و اتصالات برقی موجب افزایش عمر مفید تجهیز میشود.
