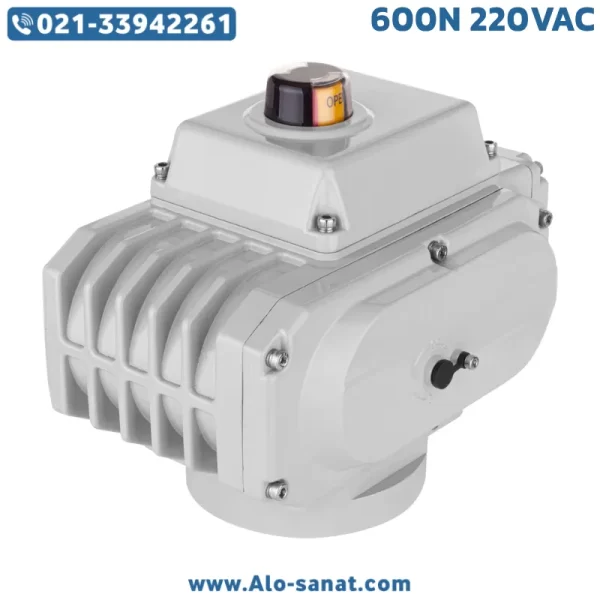

اکچویتور برقی 600 نیوتن 220VAC یکی از عملگرهای موتوری صنعتی پیشرفته است که با هدف کنترل اتوماتیک ولوها در سیستمهای فرآیندی طراحی شده است. این عملگر با تولید گشتاور 600 نیوتنمتر، قابلیت باز و بسته کردن شیرهای با سایز متوسط تا بزرگ را دارد. تغذیه برق 220 ولت AC در این مدل باعث میشود بدون نیاز به منبع تغذیه جداگانه، بهراحتی در تابلوهای برق صنعتی نصب شود. عملکرد دو حالته (ON/OFF) اکچویتور باعث میشود کنترل جریان سیال با دقت بالا و پاسخ سریع انجام گیرد. این عملگر برقی شیر با طراحی صنعتی، بدنه مقاوم، موتور قدرتمند و گیربکس خودقفلشونده، یکی از انتخابهای مطمئن در اتوماسیون صنعتی محسوب میشود.
معرفی اکچویتور برقی 600 نیوتن 220VAC
اکچویتور برقی 600 نیوتن 220VAC بهعنوان یک عملگر موتوری دقیق برای کنترل شیرهای صنعتی در سیستمهای خودکار به کار میرود. این عملگر انرژی الکتریکی را به حرکت مکانیکی تبدیل میکند تا بتواند ولو را در وضعیت باز یا بسته قرار دهد. نوع عملکرد در این مدل ON/OFF است، یعنی در پاسخ به فرمان الکتریکی، محور خروجی در زاویه 0 تا 90 درجه میچرخد و مسیر عبور سیال را باز یا مسدود میکند.
توان بالای موتور در کنار گیربکس چندمرحلهای با نسبت تبدیل بالا موجب تولید گشتاور 600 نیوتنمتر شده است که برای کنترل ولوهای سنگین در خطوط فرآیندی مناسب است. بدنه از آلومینیوم آلیاژی ریختهگریشده ساخته شده و در برابر ضربه، خوردگی و نفوذ رطوبت مقاوم است. علاوه بر این، گیربکس دارای خاصیت خودقفلشوندگی است تا در صورت قطع برق، موقعیت ولو ثابت باقی بماند.
این اکچویتور برقی با بهرهگیری از فناوری کنترل دقیق، قابلیت اتصال مستقیم به سیستمهای کنترلی PLC و تابلوهای فرمان را دارد. محدوده کاری آن بهگونهای طراحی شده که در دمای محیطی بالا و شرایط سخت صنعتی نیز عملکرد قابل اطمینان داشته باشد.
مزایا استفاده از اکچویتور برقی 600 نیوتن 220VAC
اکچویتور برقی 600 نیوتن 220VAC به دلیل ساختار مقاوم، موتور قدرتمند و طراحی دقیق خود، مزایای متعددی برای صنایع مختلف دارد که برخی از مهمترین آنها عبارتند از:
گشتاور خروجی بالا و عملکرد پایدار: گشتاور 600 نیوتنمتر، توان کافی برای کنترل ولوهای با سایز بالا را فراهم کرده و عملکرد نرم و بیصدا را تضمین میکند.
نصب آسان و سازگاری با شیرهای مختلف: طراحی مطابق استاندارد ISO 5211 باعث میشود این عملگر بهصورت مستقیم روی ولوهای توپی، پروانهای و کنترل ولو نصب شود.
بدون نیاز به سیستم هوای فشرده: برخلاف اکچویتورهای پنوماتیک، مدل برقی نیاز به کمپرسور ندارد که این ویژگی باعث صرفهجویی در هزینههای نگهداری میشود.
ایمنی و دوام بالا: مجهز به سیستمهای حفاظتی در برابر افزایش دما، بار بیش از حد و نفوذ رطوبت است و در شرایط کاری سخت، طول عمر بالایی دارد.
قابلیت استفاده در سیستمهای اتوماسیون: با پشتیبانی از سیگنالهای فرمان PLC، امکان کنترل از راه دور و یکپارچه با سایر تجهیزات صنعتی فراهم میشود.
جزئیات فنی اکچویتور برقی 600 نیوتن 220VAC
برای آشنایی بهتر تکنسینها و خریداران صنعتی، مشخصات فنی اکچویتور برقی 600 نیوتن 220VAC در زیر آورده شده است:
ولتاژ تغذیه: 220 ولت AC
گشتاور خروجی: 600 نیوتنمتر
نوع عملکرد: ON/OFF دو حالته
زاویه حرکت: 0 تا 90 درجه (Quarter Turn)
زمان چرخش کامل: حدود 40 تا 60 ثانیه
جنس بدنه: آلومینیوم آلیاژی با پوشش ضدخوردگی
درجه حفاظت: IP65 تا IP67 بسته به مدل
دمای کاری: از -20 تا +70 درجه سانتیگراد
سیستم گیربکس: کرمدندهای خودقفلشونده (Self-Locking Worm Gear)
سیستم محدودکننده: دو عدد Limit Switch برای قطع خودکار در موقعیت باز و بسته
قابلیت کنترل دستی: مجهز به اهرم یا چرخدستی اضطراری در زمان قطع برق
محافظ حرارتی موتور: دارد (برای جلوگیری از افزایش دمای بیش از حد)
نمایشگر موقعیت: نشانگر مکانیکی وضعیت باز یا بسته شیر
استاندارد نصب: ISO 5211 برای نصب مستقیم روی ولو
وزن تقریبی: حدود 6 تا 8 کیلوگرم
کاربرد: کنترل ولوهای صنعتی در خطوط گاز، آب، بخار، نفت و هوا
نحوه عملکرد اکچویتور برقی 600 نیوتن 220VAC
عملکرد اکچویتور برقی 600 نیوتن 220VAC بر پایه تبدیل انرژی الکتریکی به حرکت مکانیکی است. موتور الکتریکی درون دستگاه، نیروی چرخشی خود را از طریق گیربکس کرمدندهای به محور خروجی منتقل میکند. این محور، در نتیجه چرخش، ولو را در زاویه 90 درجه باز یا بسته میکند.
در حالت عادی، فرمان الکتریکی از طریق تابلو برق یا سیستم PLC ارسال میشود. وقتی سیگنال فرمان فعال شود، موتور شروع به حرکت کرده و پس از رسیدن به موقعیت نهایی، Limit Switchها مدار را قطع میکنند تا از آسیب مکانیکی جلوگیری شود. سیستم گیربکس دارای خاصیت خودقفلشوندگی است تا در صورت قطع برق، موقعیت ولو بدون تغییر باقی بماند.
این مدل از اکچویتور برقی برای کاربردهایی مناسب است که به کنترل سریع، قابلاطمینان و تکرارپذیر نیاز دارند. همچنین قابلیت افزودن ماژول کنترلی 4-20mA برای مدلهای تدریجی (مدولاسیون) نیز وجود دارد.
کاربردهای اکچویتور برقی 600 نیوتن 220VAC
اکچویتور برقی 600 نیوتن 220VAC در صنایع گوناگون نقش کلیدی دارد، از جمله:
صنایع نفت و گاز: برای کنترل ولوهای خطوط انتقال، سیستمهای ایمنی و فرآیندهای پالایشگاهی.
تأسیسات آب و فاضلاب: کنترل جریان در پمپخانهها و خطوط انتقال آب.
سیستمهای تهویه و سرمایش صنعتی (HVAC): کنترل شیرهای هوا و آب در بویلرها، چیلرها و برجهای خنککننده.
کارخانههای شیمیایی و دارویی: کنترل دقیق جریان سیالات حساس در خطوط تولید.
نیروگاهها و خطوط بخار: کنترل ولوهای فشار بالا در سیستمهای حرارتی و بخار.
نکات نصب و راهاندازی
پیش از نصب، ولتاژ تغذیه را بررسی کنید تا با مشخصات فنی دستگاه مطابقت داشته باشد.
محور اکچویتور باید دقیقاً با محور ولو همراستا باشد تا از فشار اضافی بر گیربکس جلوگیری شود.
در هنگام نصب در فضای باز، از کاور محافظ برای جلوگیری از نفوذ آب و آفتاب استفاده شود.
اتصالات الکتریکی طبق نقشه داخلی دستگاه و توسط تکنسین برق صنعتی انجام گیرد.
پس از نصب، جهت چرخش اکچویتور با وضعیت باز یا بسته شیر تطبیق داده شود.
عملکرد Limit Switchها را قبل از بهرهبرداری نهایی آزمایش کنید.
نگهداری و سرویس دورهای
اکچویتور برقی 600 نیوتن 220VAC با طراحی مقاوم و سیستم حفاظتی قوی نیاز به سرویس زیاد ندارد، اما نگهداری اصولی باعث افزایش عمر مفید دستگاه میشود:
هر 6 ماه عملکرد مکانیکی و الکتریکی دستگاه بررسی شود.
پیچهای اتصال و پایه نصب از نظر استحکام کنترل گردد.
از تمیز بودن بدنه و محفظه اطمینان حاصل شود تا گردوغبار موجب اختلال نشود.
در صورت کارکرد طولانیمدت، دمای موتور بررسی و از سلامت سیمپیچ اطمینان حاصل گردد.
اهرم دستی اضطراری بهصورت دورهای تست شود تا در مواقع ضروری بهدرستی عمل کند.
تفاوت اکچویتور برقی 220VAC با مدلهای 24VDC
مدل 220VAC نسبت به نسخههای 24VDC توان بالاتر و گشتاور بیشتری ارائه میدهد و برای ولوهای با سایز بزرگتر و فشار بالا مناسبتر است. این مدل مستقیماً به برق شهری متصل میشود، در حالی که مدلهای 24VDC برای محیطهای حساستر یا سیستمهایی با نیاز به ولتاژ پایین طراحی شدهاند. انتخاب بین این دو مدل بستگی به شرایط کاری، نوع منبع تغذیه و الزامات ایمنی محیط دارد.
مزایای فنی طراحی
گیربکس مورد استفاده در اکچویتور برقی 600 نیوتن 220VAC از نوع کرمدندهای دقیق با نسبت تبدیل بالا است که ضمن ایجاد گشتاور زیاد، حرکت نرم و بدون لرزش را تضمین میکند. این گیربکس خودقفلشونده است و در صورت قطع برق، ولو در موقعیت فعلی باقی میماند. موتور دستگاه دارای محافظ حرارتی بوده و در برابر افزایش دما یا بار بیش از حد، بهصورت خودکار خاموش میشود.
نکات ایمنی در استفاده
پیش از باز کردن بدنه یا انجام تعمیرات، برق دستگاه را کاملاً قطع کنید.
در محیطهای انفجاری از مدلهای ضدجرقه استفاده کنید.
اتصال سیم ارت بهصورت اصولی انجام شود تا خطر شوک الکتریکی از بین برود.
از قرار دادن اکچویتور در مجاورت منابع گرمایی یا رطوبت بالا خودداری کنید.
تعمیرات یا تنظیمات داخلی تنها توسط تکنسین متخصص انجام شود.
پرسش و پاسخ (FAQ)
1. آیا اکچویتور برقی 600 نیوتن 220VAC قابلیت مدولاسیون دارد؟
خیر، مدل پایه از نوع ON/OFF است، اما امکان ارتقا به مدل مدولاسیون با ماژول ورودی 4-20mA وجود دارد.
2. آیا در صورت قطع برق، موقعیت شیر تغییر میکند؟
خیر، بهدلیل وجود گیربکس خودقفلشونده، ولو در موقعیت فعلی باقی میماند و از حرکت ناخواسته جلوگیری میشود.
3. آیا این اکچویتور برای محیطهای مرطوب مناسب است؟
بله، بدنه با درجه حفاظت IP67 در برابر نفوذ رطوبت و گردوغبار مقاوم است و برای نصب در محیطهای باز مناسب میباشد.
4. آیا امکان کنترل دستی در زمان قطع برق وجود دارد؟
بله، اکچویتور دارای اهرم دستی اضطراری است که به اپراتور اجازه میدهد ولو را در صورت قطع برق باز یا بسته کند.
5. چگونه میتوان اکچویتور را به سیستم PLC متصل کرد؟
این عملگر از طریق ترمینال فرمان دیجیتال به خروجی PLC متصل میشود و میتواند فرمان باز و بسته را از کنترل مرکزی دریافت کند.
