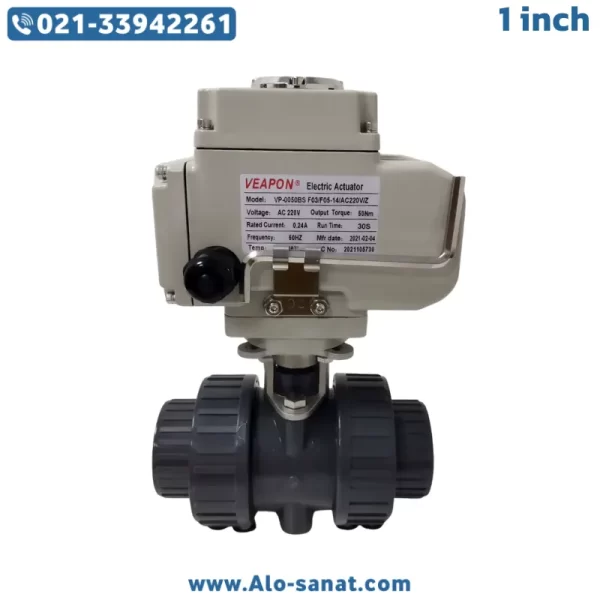

شیر توپی UPVC موتوردار برقی 1 اینچ یکی از پرکاربردترین انواع شیرهای صنعتی مدرن است که برای کنترل جریان سیالات بهصورت خودکار طراحی شده است. این محصول ترکیبی از بدنهای از جنس UPVC مقاوم در برابر خوردگی و یک اکچویتور برقی دقیق و کممصرف است. با استفاده از این شیر میتوان جریان آب، مواد شیمیایی، هوا و سایر سیالات را با دقت و سرعت بالا کنترل کرد، بدون نیاز به نیروی انسانی یا سیستمهای پنوماتیکی پرهزینه.
بدنه UPVC، وزن سبک، عملکرد نرم و عمر طولانی، از ویژگیهای برجسته این نوع شیر بهشمار میروند. این شیر موتوردار بهصورت کوبل شده و آماده نصب عرضه میشود و برای خطوط لوله ۱ اینچ در سیستمهای صنعتی، کشاورزی و تصفیه آب کاربرد گسترده دارد.
شیر توپی چیست و چه نقشی در کنترل جریان دارد؟
شیر توپی (Ball Valve) یکی از متداولترین انواع شیرهای صنعتی برای کنترل جریان سیالات است. این شیر از یک توپ توخالی با سوراخ مرکزی تشکیل شده که با چرخش ۹۰ درجه، مسیر عبور سیال را باز یا مسدود میکند. طراحی ساده اما دقیق آن باعث میشود کنترل جریان با کمترین افت فشار و بیشترین دقت انجام شود.
در مدلهای موتوردار، حرکت چرخشی توپی توسط یک عملگر برقی (Electric Actuator) انجام میشود. بهاینترتیب، باز و بسته شدن شیر بدون دخالت اپراتور و تنها با فرمان الکتریکی از تابلو یا کنترلر مرکزی انجام میگیرد.
در مدل سهراه، توپی سه مسیر دارد، اما در مدلهای دوراه، تنها مسیر عبور جریان کنترل میشود. مدل مورد بحث ما از نوع دوراه و سایز ۱ اینچ است که بهصورت موتوردار برقی برای کار در محیطهای مرطوب و خورنده مانند سیستمهای تصفیه آب و فاضلاب طراحی شده است.
معرفی شیر توپی UPVC موتوردار برقی 1 اینچ
شیر توپی UPVC موتوردار برقی 1 اینچ از ترکیب یک بدنه مقاوم از جنس پلیوینیل کلراید سخت (UPVC) و یک اکچویتور الکتریکی دقیق تشکیل شده است. جنس بدنه UPVC باعث میشود شیر در برابر اسیدها، بازها و مواد خورنده مقاوم باشد. در نتیجه، این محصول برای محیطهای شیمیایی، سیستمهای انتقال آب دریا و خطوط مواد شوینده گزینهای ایدهآل است.
اکچویتور برقی نصبشده روی شیر، وظیفه کنترل زاویه چرخش توپی را دارد. این عملگر میتواند در حالت ON/OFF (باز یا بسته کامل) یا مدولار (۴–۲۰ میلیآمپر) برای تنظیم درصدی جریان عمل کند.
این شیر در کارخانه بهصورت کوبل شده و تستشده عرضه میشود، بنابراین نیازی به تنظیم دستی بین موتور و شیر نیست. طراحی یکپارچه آن، عملکردی بدون لرزش و کاملاً آببند را تضمین میکند.
مزایای استفاده از شیر توپی UPVC موتوردار برقی
۱. مقاومت عالی در برابر خوردگی: بدنه UPVC در برابر مواد شیمیایی، اسیدها و آب نمک بسیار مقاوم است.
۲. عملکرد خودکار و دقیق: اکچویتور برقی امکان باز و بسته شدن سریع و دقیق شیر را فراهم میکند.
۳. وزن سبک و نصب آسان: جنس پلیمری باعث کاهش وزن کلی سیستم میشود.
۴. دوام بالا در برابر UV و زنگزدگی: مناسب برای استفاده در فضای باز و محیطهای مرطوب.
۵. بدون نیاز به نگهداری سنگین: بهدلیل طراحی ساده و عدم نیاز به روغنکاری مداوم.
۶. قابلیت اتصال به سیستمهای هوشمند: پشتیبانی از سیگنالهای کنترلی استاندارد صنعتی.
جزئیات فنی شیر توپی UPVC موتوردار برقی 1 اینچ
نوع شیر: شیر توپی (Ball Valve)
جنس بدنه: UPVC صنعتی مقاوم در برابر خوردگی
جنس توپی: PVC یا استنلس استیل با روکش ضدسایش
جنس نشیمنگاه: EPDM یا PTFE (تفلون)
سایز اتصال: 1 اینچ (DN25)
نوع عملکرد: موتوردار برقی (Electric Actuator)
نوع کنترل: ON/OFF یا Modulating (۴–۲۰mA)
ولتاژ تغذیه: 220V AC یا 24V DC
زاویه چرخش: 90 درجه
زمان چرخش کامل: 15 تا 30 ثانیه
درجه حفاظت موتور: IP67 (مقاوم در برابر گردوغبار و رطوبت)
فشار کاری: تا 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
نوع اتصال: دندهای (Threaded BSP) یا فلنجی استاندارد DIN
نمایشگر موقعیت: دارد (Indicator)
قابلیت کنترل دستی: دارد (Handwheel Override)
کاربرد: کنترل جریان آب، مواد شیمیایی و هوا در صنایع مختلف
نحوه عملکرد شیر توپی برقی UPVC
در این مدل، اکچویتور برقی با دریافت فرمان الکتریکی، موتور داخلی را فعال میکند. موتور از طریق گیربکس، محور متصل به توپ داخلی شیر را ۹۰ درجه میچرخاند تا مسیر جریان باز یا بسته شود.
در حالت ON/OFF، شیر تنها دو وضعیت باز و بسته دارد، اما در حالت Modulating با سیگنال ۴–۲۰ میلیآمپر، موقعیت باز بودن توپی متناسب با شدت سیگنال تغییر میکند. این قابلیت برای تنظیم دقیق دبی جریان در سیستمهای فرآیندی بسیار مفید است.
میکروسوئیچهای داخلی وضعیت باز و بسته را به کنترلر گزارش میدهند تا نظارت لحظهای بر وضعیت شیر فراهم شود.
کاربردهای شیر توپی UPVC موتوردار برقی
سیستمهای تصفیه و توزیع آب
خطوط شیمیایی و اسیدی
صنایع غذایی و دارویی
تجهیزات آزمایشگاهی و تحقیقاتی
سیستمهای آبیاری اتوماتیک
تاسیسات ساختمان و سیستمهای HVAC
خطوط هوای فشرده و مایعات سبک
بهدلیل مقاومت در برابر خوردگی، این شیر در صنایعی که تماس با مواد شیمیایی وجود دارد بسیار پرکاربرد است.
تفاوت شیر UPVC موتوردار با مدلهای فلزی
بدنه فلزی مانند استیل یا برنج در برابر خوردگی و کلر مقاوم نیست، در حالیکه UPVC در تماس مستقیم با مواد شیمیایی عملکردی پایدار دارد. همچنین شیرهای UPVC سبکتر هستند، فشار کمتری به اتصالات وارد میکنند و در محیطهای مرطوب طول عمر بیشتری دارند.
در مقابل، مدلهای فلزی برای فشارها و دماهای بسیار بالا مناسبترند. بنابراین انتخاب بین این دو، باید بر اساس نوع سیال و شرایط کاری انجام شود.
ویژگیهای اکچویتور برقی نصبشده بر شیر UPVC
۱. بدنه آلومینیومی یا پلیمری مقاوم در برابر ضربه
۲. موتور الکتریکی با گشتاور بالا
۳. گیربکس Self-Locking برای جلوگیری از برگشت محور
۴. قطع خودکار جریان در انتهای مسیر
۵. قابلیت کنترل دستی در شرایط اضطراری
۶. نمایشگر موقعیت برای مشاهده وضعیت شیر
۷. مصرف انرژی پایین و صدای کاری کم
اکچویتورهای جدید دارای برد داخلی برای کنترل دقیق زاویه چرخش و پشتیبانی از سیگنالهای کنترلی صنعتی هستند.
نکات نصب و نگهداری شیر توپی UPVC موتوردار برقی
۱. لولهها باید کاملاً تمیز و عاری از ذرات معلق باشند.
۲. در هنگام نصب، از اعمال گشتاور بیش از حد روی بدنه خودداری شود.
۳. کابلکشی بر اساس نقشه سیمکشی سازنده انجام گیرد.
۴. در محیطهای با دمای بالا، از فاصلهگذار حرارتی استفاده شود.
۵. هر ۶ ماه عملکرد شیر و اکچویتور بررسی گردد.
۶. در صورت نصب در فضای باز، استفاده از پوشش ضدUV توصیه میشود.
عملکرد در سیستمهای اتوماسیون
در سیستمهای اتوماسیون صنعتی، این شیر نقش مهمی در تنظیم و قطع جریان دارد. اکچویتور برقی آن میتواند با PLC یا کنترلر مرکزی ارتباط برقرار کرده و در پاسخ به شرایط فرآیند، بهصورت خودکار عمل کند. در سیستمهای آبیاری هوشمند، این شیر قادر است در زمانهای از پیش تعیینشده، مسیر آب را باز یا بسته کند و در خطوط شیمیایی نیز دبی دقیق سیال را کنترل نماید.
مزایای طراحی بدنه UPVC
UPVC نوعی پلیمر سخت با ساختار فشرده است که در برابر مواد شیمیایی، UV و خوردگی مقاومت عالی دارد. سطح داخلی صاف بدنه باعث کاهش افت فشار و جلوگیری از رسوب مواد در مسیر جریان میشود.
همچنین، بدنه سبک باعث نصب آسانتر و کاهش فشار روی اتصالات لوله میشود. این ویژگیها باعث میشود عمر مفید شیر در مقایسه با مدلهای فلزی افزایش یابد.
دلایل انتخاب شیر توپی UPVC موتوردار برقی برای پروژههای صنعتی
عملکرد دقیق و قابلاعتماد در سیستمهای اتوماتیک
مقاومت عالی در برابر خوردگی
مناسب برای محیطهای مرطوب و خورنده
نگهداری آسان و عمر طولانی
قابلیت نصب سریع و کنترل الکترونیکی
صرفهجویی در هزینههای تعمیر و نگهداری
بخش پرسش و پاسخ (FAQ)
۱. آیا شیر UPVC موتوردار برای مواد شیمیایی اسیدی مناسب است؟
بله، بدنه UPVC مقاومت بسیار بالایی در برابر اسیدها، بازها و مواد شوینده دارد.
۲. تفاوت مدل ON/OFF و Modulating در این شیر چیست؟
در مدل ON/OFF، شیر تنها باز یا بسته میشود، اما در مدل Modulating زاویه باز شدن بهصورت درصدی کنترل میشود.
۳. آیا این شیر در فضای باز قابل نصب است؟
بله، اکچویتور دارای IP67 است و بدنه UPVC در برابر UV و رطوبت مقاوم است.
۴. آیا امکان کنترل دستی وجود دارد؟
بله، سیستم هندویل دستی روی اکچویتور تعبیه شده تا در زمان قطع برق بتوان بهصورت مکانیکی کنترل کرد.
۵. برای چه سیالاتی مناسب است؟
برای آب، هوا، محلولهای شیمیایی سبک، فاضلاب تصفیهشده و مواد خورنده غیرروغنی مناسب است.
