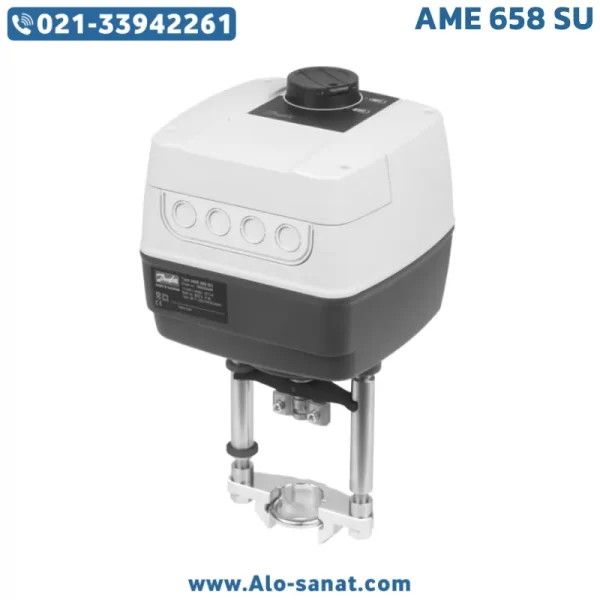

اکچویتور برقی Danfoss سری AME 658 SU

اکچویتور برقی Danfoss AME 658 SU از محصولات پیشرفته شرکت دانفوس است که برای کنترل دقیق شیرهای صنعتی و سیستم‌های تهویه مطبوع طراحی شده است. این اکچویتور به‌صورت مدولار ساخته شده و قابلیت کار با سیگنال‌های کنترلی متنوع را دارد. عملکرد ایمنی فنر بازشونده (Spring Up) در این مدل باعث می‌شود در زمان قطع برق، شیر در وضعیت امن باقی بماند. این ویژگی باعث افزایش امنیت، پایداری و اطمینان در پروژه‌های تأسیساتی و صنعتی می‌شود. ترکیب قدرت، دقت بالا و قابلیت تنظیم آسان، این محرک را به گزینه‌ای ایده‌آل برای کنترل شیرهای فشار مستقل مانند سری AB-QM تبدیل کرده است.

اکچویتور برقی چیست و چه کاربردی دارد؟

اکچویتور برقی یا محرک الکتریکی تجهیزی است که انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کند. این حرکت می‌تواند باعث باز و بسته شدن شیر، تنظیم موقعیت یا کنترل جریان سیال در سیستم‌های مختلف شود. در صنایع تأسیساتی و فرآیندی، اکچویتورهای برقی نقش حیاتی در اتوماسیون سیستم‌های کنترل دما، فشار و جریان دارند. در واقع، این تجهیزات به جای نیروی انسانی عمل باز و بسته کردن شیرها را با دقت بالا انجام می‌دهند و از طریق سیگنال‌های الکتریکی، موقعیت شیر را متناسب با نیاز سیستم تنظیم می‌کنند.

اکچویتورهای برقی در دو نوع اصلی on/off و مدولار (modulating) تولید می‌شوند. نوع on/off فقط باز یا بسته کامل کار می‌کند، اما نوع مدولار مانند Danfoss AME 658 SU می‌تواند موقعیت شیر را بین ۰ تا ۱۰۰ درصد به صورت پیوسته تنظیم کند. این ویژگی برای سیستم‌هایی که نیاز به کنترل دقیق جریان سیال دارند، بسیار حیاتی است. از جمله کاربردهای عمومی اکچویتور برقی می‌توان به سیستم‌های گرمایش و سرمایش، تهویه مطبوع، خطوط تولید صنعتی و کنترل فرآیندهای شیمیایی اشاره کرد.

معرفی اکچویتور برقی Danfoss AME 658 SU

اکچویتور برقی Danfoss سری AME 658 SU یکی از پیشرفته‌ترین مدل‌های طراحی‌شده توسط شرکت دانفوس است. این محصول با ولتاژ 24 ولت AC/DC کار می‌کند و برای کنترل دقیق شیرهای صنعتی و تأسیساتی طراحی شده است. یکی از ویژگی‌های شاخص این اکچویتور، سیستم ایمنی فنر بازشونده (Spring Up) است که هنگام قطع برق، محرک به‌صورت خودکار شیر را در موقعیت باز قرار می‌دهد. این قابلیت به‌ویژه در سیستم‌های سرمایشی یا کاربردهایی که باید در شرایط اضطراری جریان حفظ شود، اهمیت بالایی دارد.

Danfoss AME 658 SU از نوع محرک‌های مدولار است و با سیگنال‌های 0–10 ولت، 2–10 ولت یا 4–20 میلی‌آمپر کنترل می‌شود. این قابلیت باعث می‌شود دستگاه بتواند در پروژه‌هایی که کنترل دقیق جریان سیال حیاتی است، عملکردی بی‌نقص داشته باشد. همچنین، این مدل دارای قابلیت انتخاب سرعت حرکت ساقه بین ۲ یا ۶ ثانیه بر میلی‌متر است که امکان تنظیم سرعت پاسخ‌دهی دستگاه را فراهم می‌کند. اکچویتور Danfoss AME 658 SU برای کار با شیرهای کنترل فشار مستقل سری AB-QM و سایر شیرهای مشابه طراحی شده است و به‌راحتی با سیستم‌های مدیریت ساختمان (BMS) ادغام می‌شود.

از دیگر ویژگی‌های مهم آن می‌توان به عملکرد Self Stroking برای تنظیم خودکار کورس شیر، بازخورد موقعیت، مصرف انرژی پایین و درجه حفاظت IP54 اشاره کرد. این مشخصات، در کنار طراحی مهندسی دقیق، باعث شده این اکچویتور در پروژه‌های تأسیساتی، بیمارستان‌ها، مراکز صنعتی و سیستم‌های HVAC کاربرد گسترده‌ای داشته باشد.

مزایای استفاده از اکچویتور برقی Danfoss AME 658 SU

استفاده از اکچویتور برقی Danfoss AME 658 SU مزایای فراوانی برای طراحان و بهره‌برداران سیستم‌های تأسیساتی و صنعتی به همراه دارد.

1. کنترل دقیق جریان سیال: عملکرد مدولار این دستگاه امکان تنظیم پیوسته جریان را فراهم می‌کند و باعث ثبات دمایی بهتر و مصرف انرژی بهینه می‌شود.

2. ایمنی بالا در قطع برق: سیستم Spring-Up باعث باز شدن شیر در زمان قطع برق می‌شود تا جریان سیستم حیاتی متوقف نشود.

3. نصب و راه‌اندازی آسان: ویژگی Self Stroking محدوده حرکت شیر را به‌صورت خودکار تنظیم می‌کند و نیاز به تنظیم دستی را حذف می‌نماید.

4. مصرف انرژی پایین: با مصرف حدود ۱۹ وات، این مدل یکی از کم‌مصرف‌ترین محرک‌های صنعتی در کلاس خود است.

5. قابلیت بازخورد موقعیت: ارائه سیگنال بازخورد به سیستم کنترل مرکزی، نظارت دقیق بر عملکرد را ممکن می‌سازد.

6. ساختار مقاوم و طول عمر بالا: طراحی صنعتی، استفاده از متریال مقاوم و محافظت IP54 تضمین‌کننده دوام بالا حتی در محیط‌های نیمه‌صنعتی است.

7. قابلیت کار در سیستم‌های BMS: این اکچویتور کاملاً با سیستم‌های مدیریت هوشمند ساختمان سازگار است و می‌تواند اطلاعات دقیق موقعیت را به کنترلر مرکزی ارسال کند.

جزئیات فنی اکچویتور برقی Danfoss AME 658 SU

برند: دانفوس (Danfoss)
مدل: AME 658 SU
نوع عملکرد: مدولار (Modulating) و سه نقطه‌ای (3-point)
ولتاژ تغذیه: 24 V AC/DC
محدوده سیگنال ورودی: 0–10 V، 2–10 V یا 4–20 mA
نیروی خروجی: 2000 N
طول کورس حرکت (Stroke): 50 mm
زمان حرکت: قابل انتخاب بین 2 یا 6 ثانیه بر میلی‌متر
نوع عملکرد ایمنی: فنر بازشونده (Spring Up)
مصرف انرژی: حدود 19 وات
درجه حفاظت: IP54
دمای کاری محیط: 0 تا 55 درجه سانتی‌گراد
دمای نگهداری: −40 تا +70 درجه سانتی‌گراد
بازخورد موقعیت (Feedback): دارد
سیستم Self Stroking: دارد
سوئیچ کمکی (Auxiliary Switch): دارد
تابع ضد نوسان (Anti-Oscillation): دارد
محدودکننده حرکت (Stroke Limitation): قابل تنظیم
وزن خالص: حدود 9.7 کیلوگرم

توضیحات فنی

اکچویتور Danfoss AME 658 SU با نیروی خروجی 2000 نیوتن قادر است انواع شیرهای سایز متوسط تا بزرگ را با دقت بالا کنترل کند. طراحی دو سرعته آن اجازه می‌دهد بسته به نیاز پروژه، سرعت حرکت تغییر کند تا در برخی سیستم‌ها پاسخ سریع‌تر و در برخی دیگر عملکرد نرم‌تر حاصل شود. مکانیزم Self Stroking باعث می‌شود دستگاه در نخستین راه‌اندازی، کورس واقعی شیر را تشخیص داده و خود را تنظیم کند. این ویژگی احتمال خطای نصب و تنظیمات نادرست را حذف می‌کند.

بازخورد موقعیت، سیگنالی ولتاژی متناسب با موقعیت واقعی ساقه است که برای کنترلر مرکزی ارسال می‌شود و اپراتور می‌تواند وضعیت دقیق شیر را در هر لحظه بداند. همچنین، اکچویتور دارای سیستم ضد نوسان است که از تغییرات لحظه‌ای و نامنظم جلوگیری کرده و موجب پایداری عملکرد می‌شود. طراحی مقاوم آن با بدنه محکم، عایق‌بندی مناسب و حفاظت IP54 امکان کارکرد در محیط‌های صنعتی با گردوغبار و رطوبت متوسط را فراهم کرده است.

نحوه نصب و راه‌اندازی

برای نصب اکچویتور Danfoss AME 658 SU رعایت مراحل زیر ضروری است:

1. اطمینان از سازگاری شیر مورد استفاده با مدل اکچویتور.

2. نصب مکانیکی دقیق روی بدنه شیر و محکم کردن اتصال فلنجی یا رزوه‌ای.

3. اتصال سیم‌های تغذیه 24 ولت و سیم‌های سیگنال ورودی مطابق با نقشه سیم‌کشی.

4. فعال کردن عملکرد Self Stroking در راه‌اندازی اولیه جهت تنظیم خودکار کورس.

5. انتخاب سرعت مورد نظر با استفاده از سوئیچ تنظیم داخلی (۲ یا ۶ ثانیه بر میلی‌متر).

6. بررسی عملکرد فنر ایمنی با قطع لحظه‌ای برق برای اطمینان از بازگشت شیر به وضعیت باز.

7. تست بازخورد موقعیت و تنظیمات نهایی کنترلر.

نکات طراحی و انتخاب

در هنگام انتخاب اکچویتور برقی مناسب، باید به موارد زیر توجه شود:

• سازگاری نیروی محرک با سایز و فشار کاری شیر.

• ولتاژ تغذیه سیستم کنترل (AC یا DC).

• نوع سیگنال کنترلی مورد نیاز (آنالوگ یا دیجیتال).

• الزامات ایمنی در قطع برق و انتخاب مدل با عملکرد Spring-Up در صورت نیاز.

• دمای محیط نصب و میزان رطوبت.

• نیاز به بازخورد موقعیت برای سیستم‌های خودکار.

انتخاب صحیح اکچویتور تأثیر مستقیمی بر عملکرد پایدار، کاهش مصرف انرژی و افزایش عمر مفید تجهیزات دارد. در پروژه‌هایی که کنترل دقیق دما و فشار حیاتی است، انتخاب مدل‌های مدولار مانند AME 658 SU یک تصمیم کاملاً مهندسی محسوب می‌شود.

کاربردهای اکچویتور برقی Danfoss AME 658 SU

این اکچویتور در صنایع و سیستم‌های زیر کاربرد گسترده دارد:

• سیستم‌های گرمایش و سرمایش ساختمان‌ها (HVAC)

• سیستم‌های تهویه مطبوع صنعتی و تجاری

• شبکه‌های گرمایش و سرمایش منطقه‌ای

• واحدهای فن‌کویل و هواساز

• سیستم‌های کنترل دمای فرآیندی در صنایع غذایی، دارویی و شیمیایی

• خطوط تولید با کنترل خودکار سیال

• سیستم‌های BMS و کنترل مرکزی هوشمند

نگهداری و سرویس دوره‌ای

برای حفظ عملکرد پایدار اکچویتور Danfoss AME 658 SU، نکات زیر باید رعایت شود:

• بازبینی منظم وضعیت LED‌ها برای تشخیص خطا یا عملکرد نرمال.

• تمیز نگه داشتن بدنه و قسمت متحرک ساقه از گردوغبار و آلودگی.

• اطمینان از سلامت اتصالات سیم‌کشی و سفت بودن اتصالات مکانیکی.

• تست دوره‌ای مکانیزم فنر ایمنی جهت اطمینان از عملکرد در قطع برق.

• فعال‌سازی مجدد Self Stroking در صورت تعویض شیر یا انجام تعمیرات.

• کنترل بازخورد موقعیت و مقایسه آن با وضعیت واقعی شیر.

• بررسی نویز یا لرزش غیرعادی و انجام سرویس در صورت مشاهده تغییر رفتار.

نکات ایمنی در بهره‌برداری

هنگام کار با اکچویتورهای برقی باید موارد زیر رعایت شود:

• هرگز در زمان فعال بودن دستگاه، به‌صورت دستی ساقه را حرکت ندهید.

• در محیط‌های مرطوب از پوشش محافظ استفاده کنید.

• از کابل‌های مقاوم و مطابق با استاندارد ولتاژ 24 ولت بهره ببرید.

• پیش از انجام تعمیرات، برق دستگاه را قطع کنید.

• از نصب اکچویتور در محیط‌هایی با دمای بالاتر از حد مجاز خودداری نمایید.

جمع‌بندی

اکچویتور برقی Danfoss سری AME 658 SU ترکیبی از ایمنی، دقت، قدرت و دوام است. عملکرد فنر بازشونده آن، ایمنی سیستم را تضمین می‌کند و کنترل مدولار باعث افزایش کارایی و کاهش مصرف انرژی می‌شود. این مدل به‌راحتی با سیستم‌های کنترل هوشمند و شیرهای صنعتی ترکیب می‌شود و برای پروژه‌های تأسیساتی مدرن، انتخابی مطمئن و حرفه‌ای به شمار می‌آید.

پرسش و پاسخ (FAQ)

۱. آیا اکچویتور Danfoss AME 658 SU فقط برای شیرهای خاصی طراحی شده است؟
خیر، این اکچویتور علاوه بر شیرهای سری AB-QM، می‌تواند با بسیاری از شیرهای صنعتی دارای کورس ۵۰ میلی‌متر و نیروی مورد نیاز تا ۲۰۰۰ نیوتن استفاده شود.

۲. در صورت قطع برق، اکچویتور در چه موقعیتی قرار می‌گیرد؟
به دلیل وجود سیستم Spring-Up، در زمان قطع برق، اکچویتور به‌صورت خودکار شیر را در موقعیت باز قرار می‌دهد تا جریان سیستم قطع نشود.

۳. آیا می‌توان سرعت حرکت اکچویتور را تغییر داد؟
بله، دو سرعت ۲ و ۶ ثانیه بر میلی‌متر برای حرکت ساقه قابل انتخاب است تا متناسب با شرایط پروژه تنظیم شود.

۴. آیا این اکچویتور قابل استفاده در سیستم‌های BMS است؟
بله، خروجی بازخورد موقعیت و قابلیت کنترل مدولار، این اکچویتور را کاملاً مناسب برای سیستم‌های مدیریت ساختمان (BMS) می‌سازد.

۵. نحوه تشخیص خطای عملکرد در این مدل چگونه است؟
با بررسی وضعیت LED روی دستگاه می‌توان حالت خطا، عملکرد نرمال یا فعال بودن حالت ایمنی را تشخیص داد. در صورت وجود ناهماهنگی، باید تنظیمات DIP Switch و Self Stroking بررسی شود.
