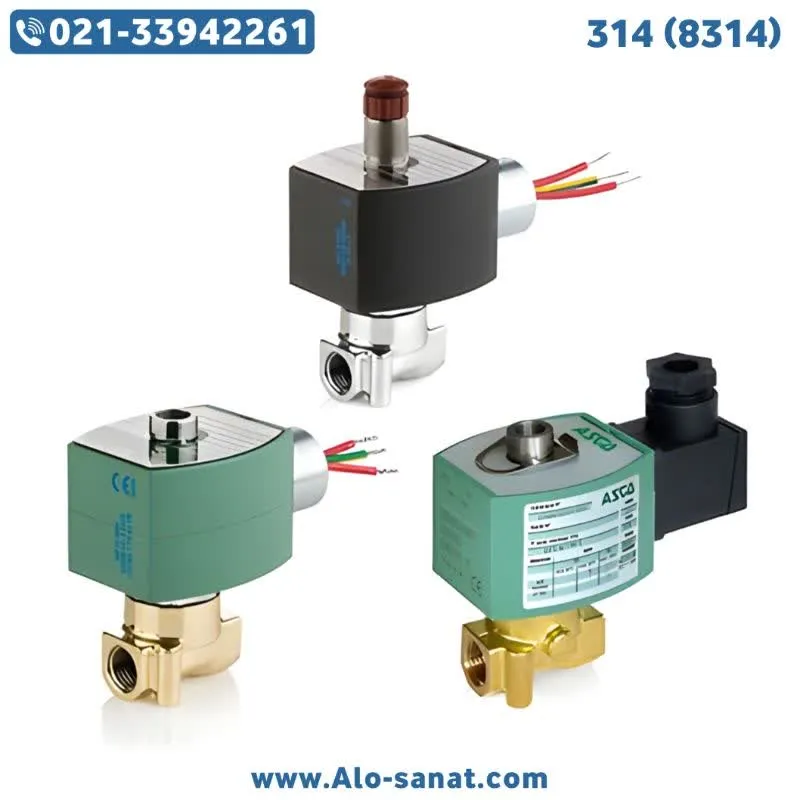

شیر برقی آسکو مدل 314 (8314) از سری شیرهای جمعوجور و فوقدقیق برند Asco است که برای کاربردهای کنترل پنوماتیک، گازهای بیاثر و سیالات سبک طراحی شده است. شیر برقی Asco 314 (8314) با عملکرد مستقیم (direct-acting) و طراحی Normally Closed، قابلیت عملکرد در فشارهای پایین و بدون نیاز به حداقل فشار دیفرانسیل را دارد. این مدل در ابزار دقیق، سیستمهای تست، و تجهیزات پزشکی بهطور گسترده استفاده میشود.
مشخصات فنی شیر برقی آسکو مدل 314
شیر برقی آسکو مدل 314 (8314) از نوع دوپورت (2/2)، Normally Closed و با مکانیزم عملکرد مستقیم میباشد. بدنه آن از برنج (brass) ساخته شده و اجزای داخلی از فولاد ضدزنگ (stainless steel) و آببندهای مقاوم تشکیل شدهاند. فشار کاری این شیر از خلأ کامل تا حدود 17 بار است و دمای مجاز کاری بین -40 تا 80 درجه سانتیگراد تعریف شده. ولتاژهای متداول آن شامل 24V DC، 110V AC و 220V AC است. سایز اتصال معمولاً 1/8 اینچ یا 1/4 اینچ از نوع NPT است و ضریب جریان (Cv) برابر با 0.05 تا 0.15 میباشد.
نحوه عملکرد شیر برقی Asco مدل 314 (8314)
شیر برقی Asco 314 (8314) با تحریک مستقیم بوبین (Coil) و بدون نیاز به فشار اولیه، پیستون (Piston) را جابجا میکند تا مسیر سیال باز شود. با قطع برق، فنر برگشت (Spring) پیستون را به حالت بسته بازمیگرداند. این طراحی مستقیم و ساده، شیر را برای کاربردهایی با فشار بسیار پایین یا حتی شرایط خلأ مناسب میسازد. همچنین پاسخ سریع و دقیق آن در فرآیندهای کنترل حساس بسیار مطلوب است.
کاربردهای شیر برقی آسکو مدل 314
شیر برقی آسکو مدل 314 (8314) در تجهیزات ابزار دقیق، سیستمهای پنوماتیک سبک، تجهیزات تست نشتی، دستگاههای پزشکی، و خطوط گاز بیاثر با فشار پایین کاربرد دارد. این مدل به دلیل ابعاد کوچک، وزن کم و پاسخ سریع، انتخابی عالی برای فضاهای محدود و فرایندهای حساس محسوب میشود.
نصب و نگهداری شیر برقی Asco 314
برای نصب این شیر باید به جهت جریان مشخصشده روی بدنه دقت شود. نصب بهصورت عمودی توصیه میشود تا بازگشت فنر بهخوبی عمل کند. استفاده از فیلتر خطی برای جلوگیری از ورود ذرات به محفظه داخلی توصیه میشود. بررسی دورهای بوبین، پیستون و آببندها جهت جلوگیری از نشتی و اختلال عملکرد ضروری است.
اجزای اصلی و متریال شیر برقی آسکو مدل 314
بوبین (Coil): ایجاد میدان مغناطیسی جهت تحریک مستقیم شیر
پیستون (Piston): بازکننده مسیر جریان بدون نیاز به فشار اولیه
فنر برگشت (Spring): بازگرداندن شیر به وضعیت بسته پس از قطع برق
بدنه (Body): از برنج (brass) با طراحی مقاوم و دقیق
آببند (Seal): از مواد مقاوم به دما و مواد شیمیایی سبک
مزایای شیر برقی آسکو مدل 314 (8314)
شیر برقی آسکو مدل 314 (8314) دارای طراحی مستقیم، پاسخ سریع و عملکرد بسیار دقیق در فشارهای پایین است. این شیر بدون نیاز به فشار دیفرانسیل، در کاربردهای خلأ و سیالات سبک عملکرد پایداری دارد. طراحی جمعوجور، مصرف کم انرژی و عمر طولانی اجزا از ویژگیهای شاخص این مدل است. امکان نصب آسان و نگهداری ساده، آن را به گزینهای کاربردی در صنایع حساس تبدیل کرده است.
پرسشهای متداول
آیا شیر برقی آسکو مدل 314 (8314) در فشار صفر یا خلأ کار میکند؟
بله، این شیر از نوع عملکرد مستقیم بوده و برای فشار صفر مناسب است.
سایز اتصالات شیر برقی Asco 314 چیست؟
اتصالات 1/8 اینچ یا 1/4 اینچ NPT هستند.
ضریب جریان Cv این شیر چقدر است؟
بسته به مدل بین 0.05 تا 0.15 متغیر است.
آیا این شیر برای گازهای بیاثر مناسب است؟
بله، برای گازهای سبک و بیاثر بسیار مناسب است.
جنس بدنه شیر برقی آسکو 314 چیست؟
بدنه از برنج ساخته شده است.
